قالب تزریق قاب بغل موتور(مدل باکستر): از طراحی تا تولید با کیفیت صنعتی

اهمیت قطعات پلاستیکی در صنعت موتورسیکلت

صنعت موتورسیکلتسازی امروزه به شدت به قطعات پلاستیکی وابسته است. این قطعات نه تنها وزن کلی موتورسیکلت را کاهش میدهند، بلکه در برابر خوردگی مقاوم بوده و امکان تولید انبوه با هزینه مقرونبهصرفه را فراهم میکنند. در میان این قطعات، قالب تزریق قاب بغل موتور از اهمیت ویژهای برخوردار است، چرا که هم به عنوان بخشی از زیبایی ظاهری موتورسیکلت عمل میکند و هم در محافظت از بخشهای مکانیکی موتور نقش دارد.

کاربردهای قالب تزریق در تولید قطعات موتورسیکلت

قالبگیری تزریقی امکان تولید طیف گستردهای از قطعات موتورسیکلت را فراهم میکند. از جمله مهمترین این قطعات میتوان به:

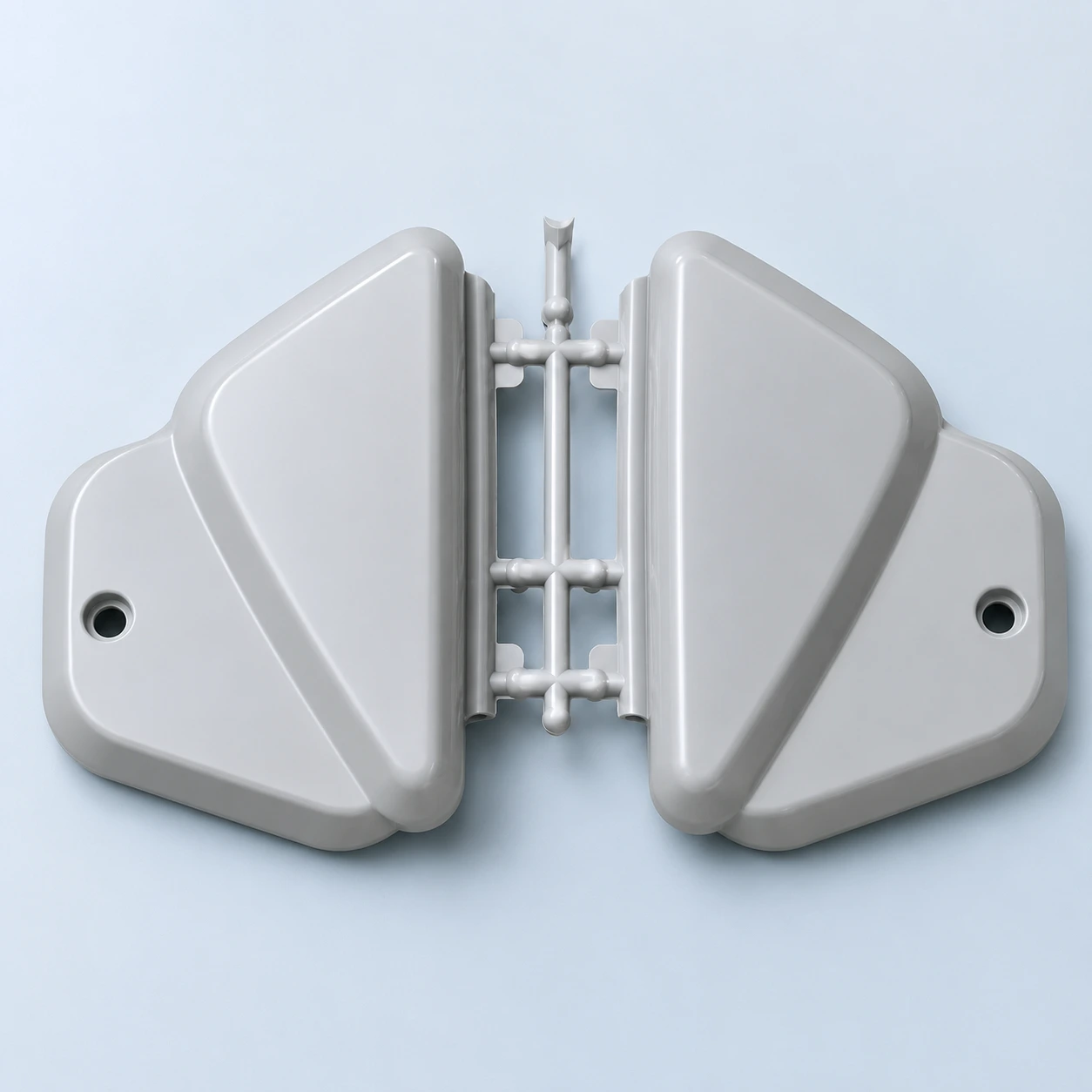

• قاب بغل موتور (محافظ جانبی موتور)

• پنلهای بدنه و کاورهای پلاستیکی

• محفظههای الکتریکی و باکسهای سیمکشی

• دستههای کنترلی و اهرمهای فرمان

• قطعات سیستم روشنایی و چراغها

تولید این قطعات با قالب تزریق پلاستیک مزایای متعددی دارد که مهمترین آنها دقت ابعادی بالا، سرعت تولید مناسب و امکان استفاده از مواد پلیمری با خواص مکانیکی مطلوب است.

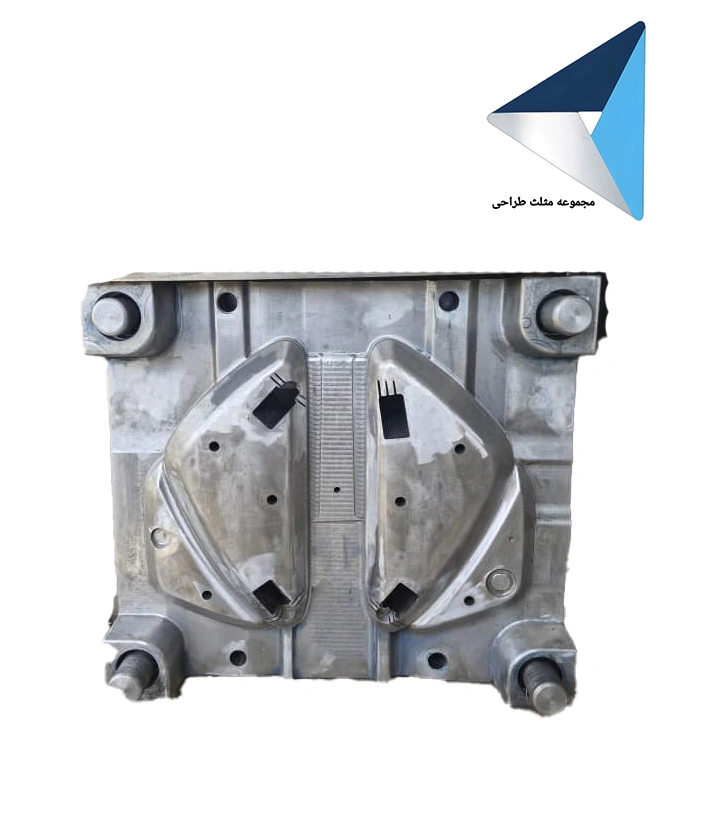

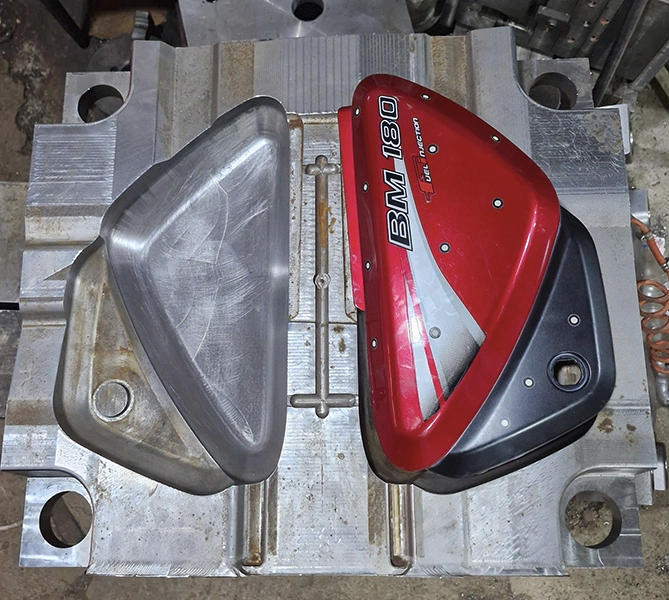

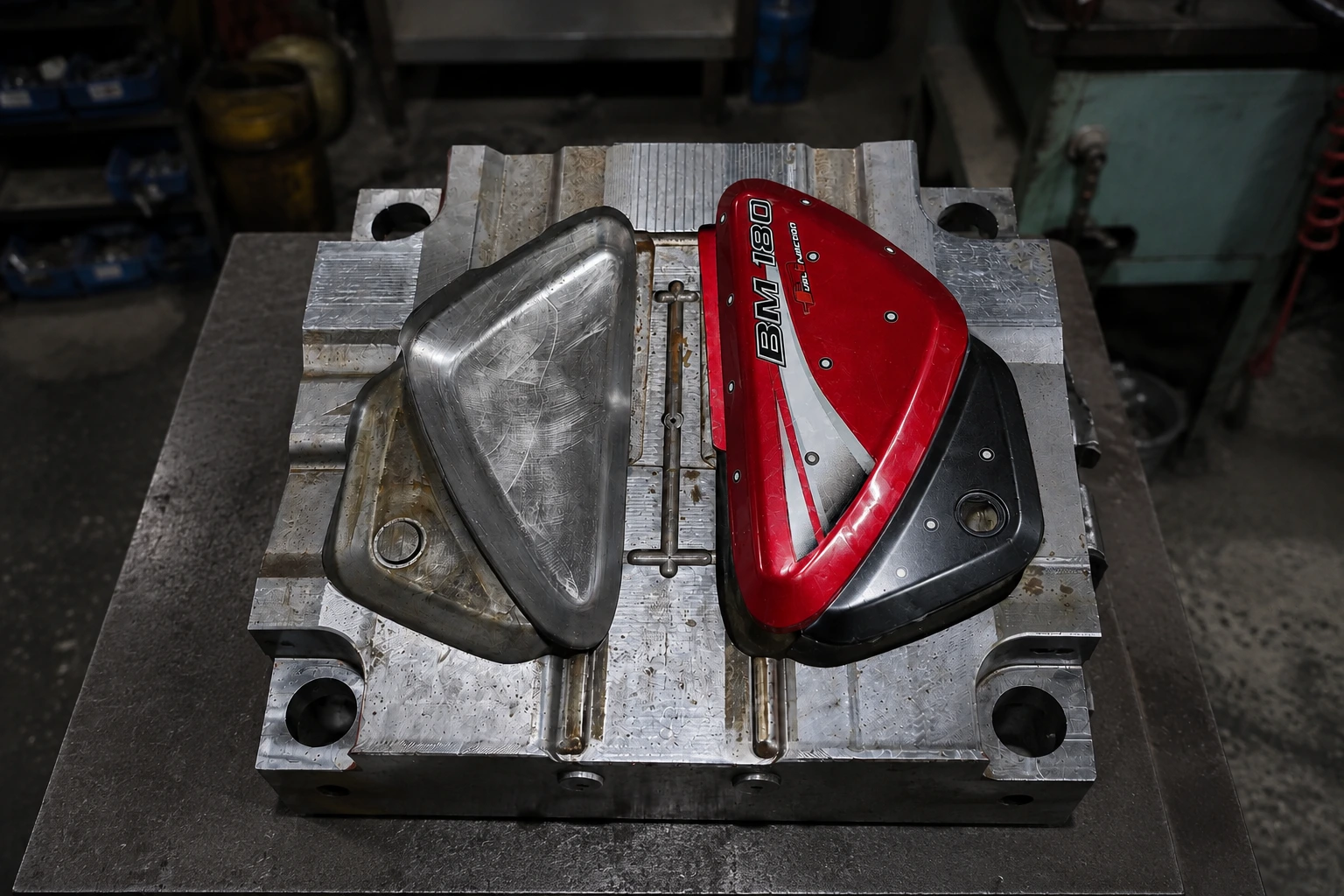

پروژه ساخت قالب تزریق قاب بغل موتور

در این پروژه تخصصی، فرآیند کامل طراحی و ساخت قالب تزریق قاب بغل موتور با استفاده از دانش فنی روز و تجهیزات پیشرفته به انجام رسید. مراحل اصلی این پروژه به شرح زیر است:



1. اسکن سه بعدی و طراحی مهندسی

فرآیند با اسکن سهبعدی دقیق نمونه اولیه آغاز شد. در این مرحله از اسکنرهای نوری با دقت 0.05 میلیمتر استفاده شد تا تمام جزئیات هندسی قطعه به دقت ثبت شود. دادههای اسکن پس از پردازش در نرمافزارهای تخصصی مانند Geomagic Design X اصلاح و آمادهسازی شدند.



2. انتخاب مواد و طراحی قالب

برای تولید قالب تزریق قاب بغل موتور از پلیمر ABS استفاده شد. این ماده به دلایل زیر انتخاب گردید:

• مقاومت ضربهای عالی

• پایداری ابعادی مناسب

• قابلیت پرداخت سطحی مطلوب

• مقاومت در برابر حرارت تا 80 درجه سانتیگراد

طراحی قالب با نرمافزارهای SolidWorks و Moldflow انجام شد که امکان تحلیل جریان مواد و پیشبینی نقاط احتمالی عیب را فراهم میکرد.

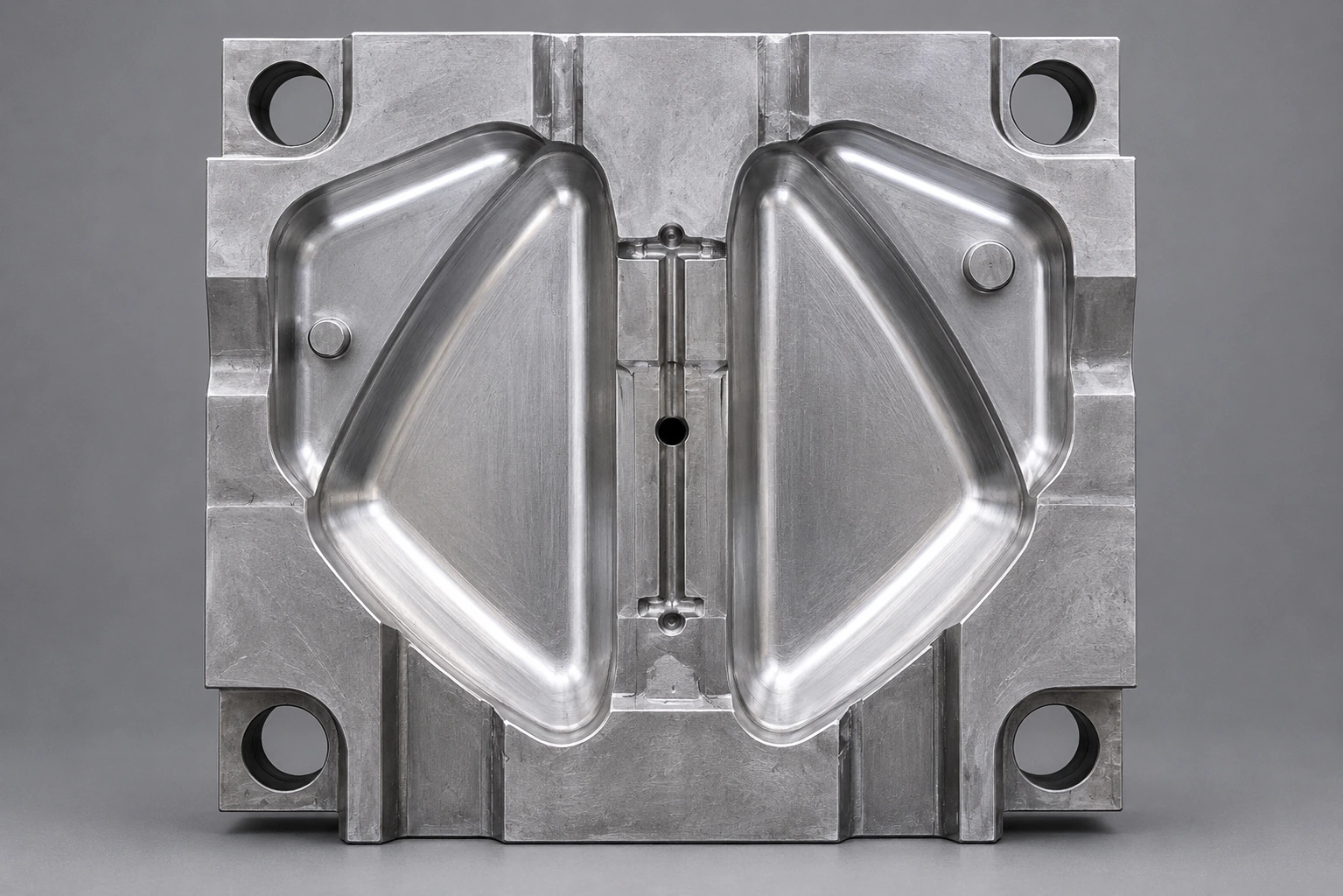

3. ساخت و ماشینکاری دقیق قالب

قالب نهایی از جنس فولاد گرمکار (H13) با عملیات حرارتی مناسب ساخته شد. فرآیند ماشینکاری شامل مراحل زیر بود:

• تراشکاری اولیه با دستگاههای CNC

• فرزکاری دقیق سطوح

• سنگزنی و پولیش نهایی

• ساخت سیستم خنککاری بهینه

4. تست و بهینهسازی قالب

پس از ساخت، قالب روی دستگاه تزریق 250 تن نصب و تستهای اولیه انجام شد. در این مرحله پارامترهای مختلف از جمله:



• دمای مذاب (220-240°C برای ABS)

• فشار تزریق (800-1000 بار)

• زمان خنککاری (20-30 ثانیه) به دقت تنظیم و بهینهسازی شدند.

مزایای قالب ساخته شده

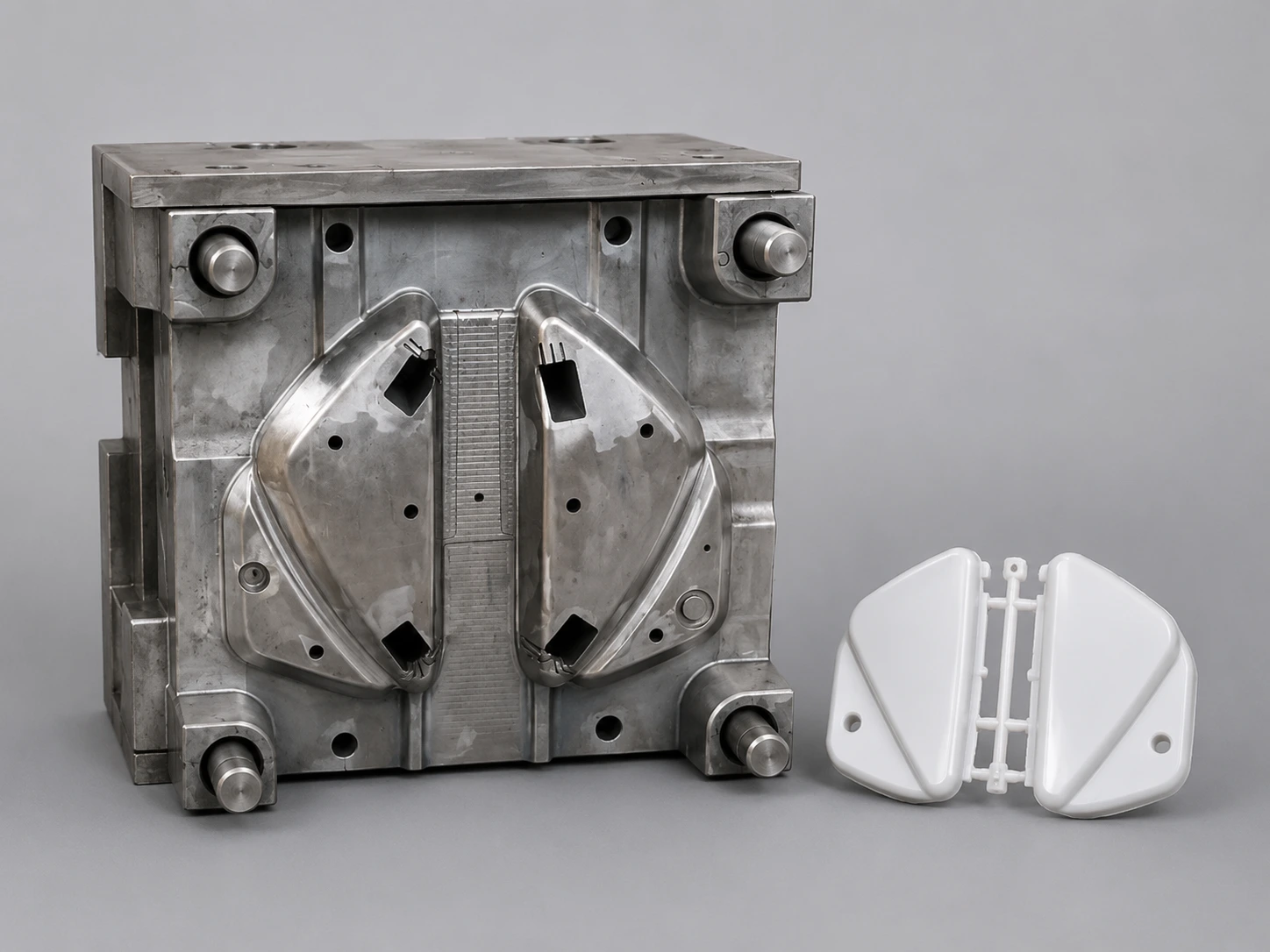

قالب تزریق قاب بغل موتور تولیدی در این پروژه دارای ویژگیهای منحصر به فردی است:



• عمر کاری بالا (بیش از 500,000 shot)

• دقت ابعادی ±0.1 میلیمتر

• زمان سیکل کوتاه (کمتر از 40 ثانیه)

• سیستم خنککاری بهینه شده

• مکانیزم بیروناندازی هوشمند

تولید قالب تزریق قاب بغل موتور با کیفیت بالا نیازمند دانش فنی عمیق و تجهیزات پیشرفته است. در این پروژه با بهکارگیری آخرین تکنولوژیهای طراحی و ساخت، قالبی با کارایی ممتاز تولید شده است که میتواند نیازهای صنعت موتورسیکلتسازی را به خوبی برآورده کند.

برای سفارش ساخت قالبهای مشابه یا دریافت مشاوره فنی، تیم مهندسی ما آماده ارائه خدمات تخصصی است. با ما تماس بگیرید تا بهترین راهکار را برای نیازهای تولیدی شما ارائه دهیم.
