ساخت مدل ریختهگری با پرینتر سهبعدی؛ از طراحی تا الگوی آماده قالبگیری
ساخت یک قطعه فلزی باکیفیت، پیش از ورود به کوره و فرآیند ریختهگری آغاز میشود. اولین و مهمترین مرحله، تولید مدل یا الگوی ریختهگری (Pattern) است؛ الگویی که شکل نهایی قطعه را با در نظر گرفتن تلرانسها، انقباض فلز، زوایای خروج و سایر الزامات مهندسی در اختیار قالبساز قرار میدهد. هرچه این الگو دقیقتر ساخته شود، کیفیت قالب، دقت قطعه ریختهگری و هزینه نهایی تولید نیز بهبود خواهد یافت.
در گذشته، ساخت مدلهای ریختهگری معمولاً با چوب، رزین یا ماشینکاری انجام میشد که علاوه بر زمانبر بودن، اعمال اصلاحات روی آنها نیز دشوار و پرهزینه بود. امروزه با استفاده از طراحی سهبعدی و پرینت سهبعدی صنعتی، میتوان الگوهای ریختهگری را با دقت بالا، در مدتزمان کوتاه و با امکان اصلاح سریع تولید کرد. این روش، بهویژه برای قطعات پیچیده، نمونهسازی، تولید محدود و توسعه محصولات جدید، مزایای قابلتوجهی نسبت به روشهای سنتی دارد.
در مجموعه مثلث طراحی، فرآیند ساخت مدل ریختهگری از بررسی نیاز پروژه آغاز میشود. در صورت نیاز، قطعه موجود اسکن سهبعدی یا مهندسی معکوس میشود، سپس مدل سهبعدی با در نظر گرفتن الزامات فرآیند ریختهگری طراحی شده و الگوی نهایی با استفاده از پرینترهای سهبعدی صنعتی تولید میشود. در پایان، الگو پس از پرداخت و کنترل کیفیت، آماده استفاده در قالبگیری ماسهای یا سایر روشهای ریختهگری خواهد بود.
مدل ریختهگری چیست و چرا مهمترین مرحله قبل از ریختهگری است؟
مدل یا الگوی ریختهگری (Casting Pattern)، نمونهای فیزیکی از قطعه نهایی است که برای ساخت قالب ریختهگری استفاده میشود. این الگو مستقیماً داخل ماسه قالبگیری یا سایر مواد قالب قرار میگیرد و پس از خارج شدن آن، فضای خالی ایجادشده با فلز مذاب پر میشود. به همین دلیل، هر جزئیاتی که روی الگو وجود داشته باشد، با دقت بسیار بالا به قالب و در نهایت به قطعه فلزی منتقل خواهد شد.
برخلاف تصور بسیاری از افراد، الگوی ریختهگری دقیقاً هماندازه قطعه نهایی ساخته نمیشود. طراح باید عواملی مانند انقباض فلز پس از انجماد، زوایای خروج (Draft Angle)، اضافه بار ماشینکاری (Machining Allowance) و نحوه جدایش قالب را از همان ابتدای طراحی در نظر بگیرد. رعایت این نکات باعث میشود قطعه پس از ریختهگری و ماشینکاری، به ابعاد و کیفیت موردنظر برسد.
چرا کیفیت الگوی ریختهگری اهمیت زیادی دارد؟
الگوی ریختهگری، پایه و اساس کل فرآیند تولید است. اگر در این مرحله خطایی وجود داشته باشد، همان خطا در قالب و سپس در تمام قطعات تولیدی تکرار خواهد شد. اصلاح چنین مشکلاتی پس از ساخت قالب یا انجام ریختهگری، معمولاً زمانبر و پرهزینه است.
به همین دلیل، ساخت یک الگوی دقیق میتواند:
- دقت ابعادی قطعه را افزایش دهد.
- کیفیت سطح قطعه ریختهشده را بهبود ببخشد.
- هزینههای اصلاح قالب را کاهش دهد.
- ضایعات تولید را کم کند.
- سرعت آمادهسازی پروژه را افزایش دهد.
تفاوت الگوی سنتی با الگوی چاپ سهبعدی
در روشهای سنتی، ساخت الگو معمولاً با چوب، رزین یا ماشینکاری انجام میشد. این روشها برای قطعات پیچیده به زمان، مهارت و هزینه بیشتری نیاز دارند و اعمال تغییرات روی آنها نیز دشوار است.
در مقابل، استفاده از پرینتر سهبعدی صنعتی این امکان را فراهم میکند که الگو مستقیماً از روی فایل سهبعدی تولید شود. در صورت نیاز به اصلاح طراحی، تنها فایل CAD ویرایش شده و نسخه جدید الگو چاپ میشود؛ بدون اینکه نیازی به ساخت مجدد ابزار یا انجام ماشینکاریهای زمانبر باشد.
چه زمانی استفاده از پرینت سهبعدی بهترین انتخاب است؟
ساخت مدل ریختهگری با پرینتر سهبعدی بهویژه در پروژههای زیر مزایای قابلتوجهی دارد:
- ساخت قطعات با هندسه پیچیده
- تولید نمونه اولیه قبل از تولید انبوه
- پروژههایی که زمان تحویل کوتاهی دارند
- ساخت قطعات سفارشی
- تولید محدود یا تکنمونه
- توسعه و اصلاح محصولات جدید
- مهندسی معکوس قطعات قدیمی یا وارداتی
در این پروژهها، سرعت بالا، دقت مناسب و امکان اصلاح سریع، پرینت سهبعدی را به یکی از کارآمدترین روشهای ساخت الگوی ریختهگری تبدیل کرده است.
پایان این مرحله
پس از آماده شدن مدل سهبعدی و تأیید مشخصات فنی، الگو وارد مرحله ساخت با پرینتر سهبعدی میشود؛ جایی که فایل مهندسی به یک الگوی واقعی و آماده قالبگیری تبدیل خواهد شد.
اگر فقط یک قطعه، نقشه یا ایده داشته باشید، از همینجا پروژه شروع میشود
بسیاری از پروژههای ریختهگری با یک فایل سهبعدی آماده آغاز نمیشوند. در عمل، اغلب مشتریان تنها یک قطعه قدیمی، یک نمونه وارداتی، یک نقشه دوبعدی یا حتی تصویری از قطعه موردنظر خود را در اختیار دارند. این موضوع مانعی برای شروع پروژه نیست؛ زیرا نخستین وظیفه تیم مهندسی، تبدیل این اطلاعات اولیه به یک الگوی ریختهگری دقیق و قابل تولید است.
در مجموعه مثلث طراحی، پیش از ساخت مدل، اطلاعات پروژه بررسی میشود تا بهترین مسیر برای طراحی و تولید الگو انتخاب شود. این مرحله، پایه و اساس تمام مراحل بعدی است و کیفیت نهایی قطعه ریختهگری تا حد زیادی به دقت آن وابسته خواهد بود.
اگر نمونه فیزیکی قطعه موجود باشد
در بسیاری از پروژهها، تنها یک قطعه فلزی در اختیار مشتری قرار دارد؛ قطعهای که ممکن است سالها در حال استفاده بوده، دچار سایش شده یا حتی بخشی از آن آسیب دیده باشد.
در این شرایط، با استفاده از اسکن سهبعدی یا اندازهبرداری دقیق، هندسه قطعه ثبت شده و سپس یک مدل CAD پارامتریک از آن ایجاد میشود. این مدل صرفاً یک کپی از قطعه نیست، بلکه امکان اصلاح، بهینهسازی و آمادهسازی آن برای فرآیند ریختهگری نیز وجود دارد.
اگر فقط نقشه یا تصویر داشته باشید
گاهی تنها اطلاعات موجود، یک نقشه دوبعدی، یک تصویر یا حتی یک طرح دستی است. در این شرایط نیز مدل سهبعدی از ابتدا طراحی میشود.
در هنگام طراحی، علاوه بر شکل ظاهری قطعه، موارد مهمی مانند:
- انقباض فلز (Shrinkage Allowance)
- زوایای خروج (Draft Angle)
- اضافه بار ماشینکاری (Machining Allowance)
- محل جدایش قالب (Parting Line)
- محل Core Print در صورت نیاز
نیز در نظر گرفته میشوند تا الگوی نهایی مستقیماً برای قالبگیری مناسب باشد.

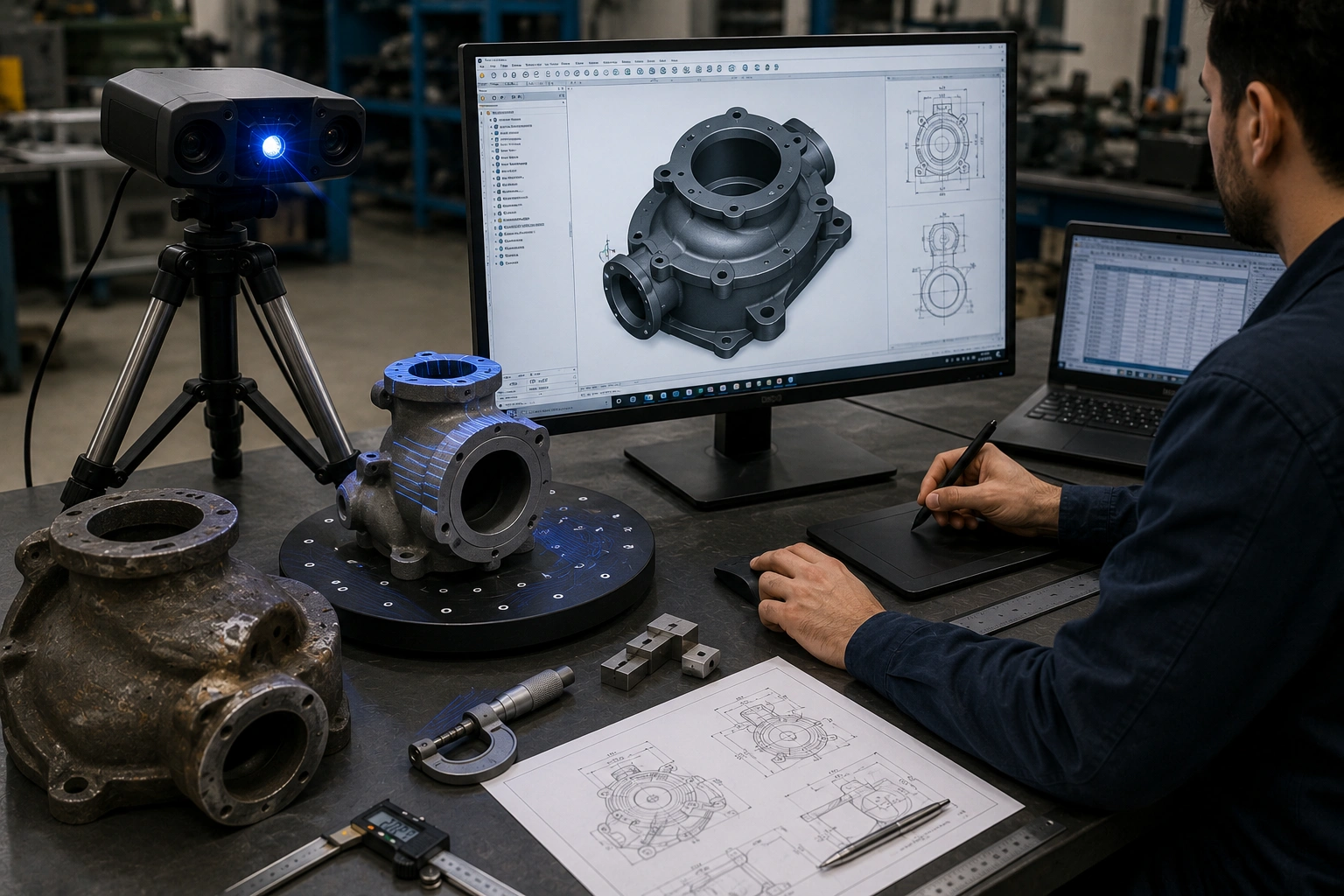

مهندسی معکوس برای قطعات قدیمی و وارداتی
یکی از کاربردهای مهم طراحی سهبعدی، مهندسی معکوس (Reverse Engineering) است. در بسیاری از صنایع، قطعاتی وجود دارند که دیگر تولید نمیشوند یا نقشه فنی آنها در دسترس نیست.
در چنین پروژههایی، ابتدا قطعه اسکن یا اندازهبرداری شده و سپس مدل سهبعدی آن بازسازی میشود. در صورت نیاز، ایرادهای طراحی اولیه نیز اصلاح شده و نسخه بهینهشده برای ساخت الگوی ریختهگری آماده خواهد شد.
چرا طراحی مهندسی قبل از ساخت الگو اهمیت دارد؟
هدف از طراحی سهبعدی تنها ساخت یک مدل ظاهری نیست. در این مرحله، الگو برای شرایط واقعی ریختهگری آماده میشود تا پس از قالبگیری و انجماد فلز، قطعه نهایی کمترین میزان خطا را داشته باشد.
این رویکرد باعث میشود:
- احتمال اصلاح الگو کاهش یابد.
- هزینههای قالبگیری کمتر شود.
- کیفیت قطعات ریختهشده افزایش پیدا کند.
- زمان آمادهسازی پروژه کوتاهتر شود.
- فرآیند تولید با اطمینان بیشتری انجام شود.
خروجی این مرحله
در پایان این مرحله، یک مدل سهبعدی مهندسیشده و آماده تولید در اختیار خواهیم داشت. این مدل، مبنای ساخت الگوی ریختهگری با پرینتر سهبعدی خواهد بود و تمام جزئیات موردنیاز برای قالبگیری را در خود خواهد داشت.
در مرحله بعد، این فایل مهندسی مستقیماً وارد فرآیند چاپ سهبعدی میشود تا به یک الگوی واقعی و آماده قالبگیری تبدیل شود.

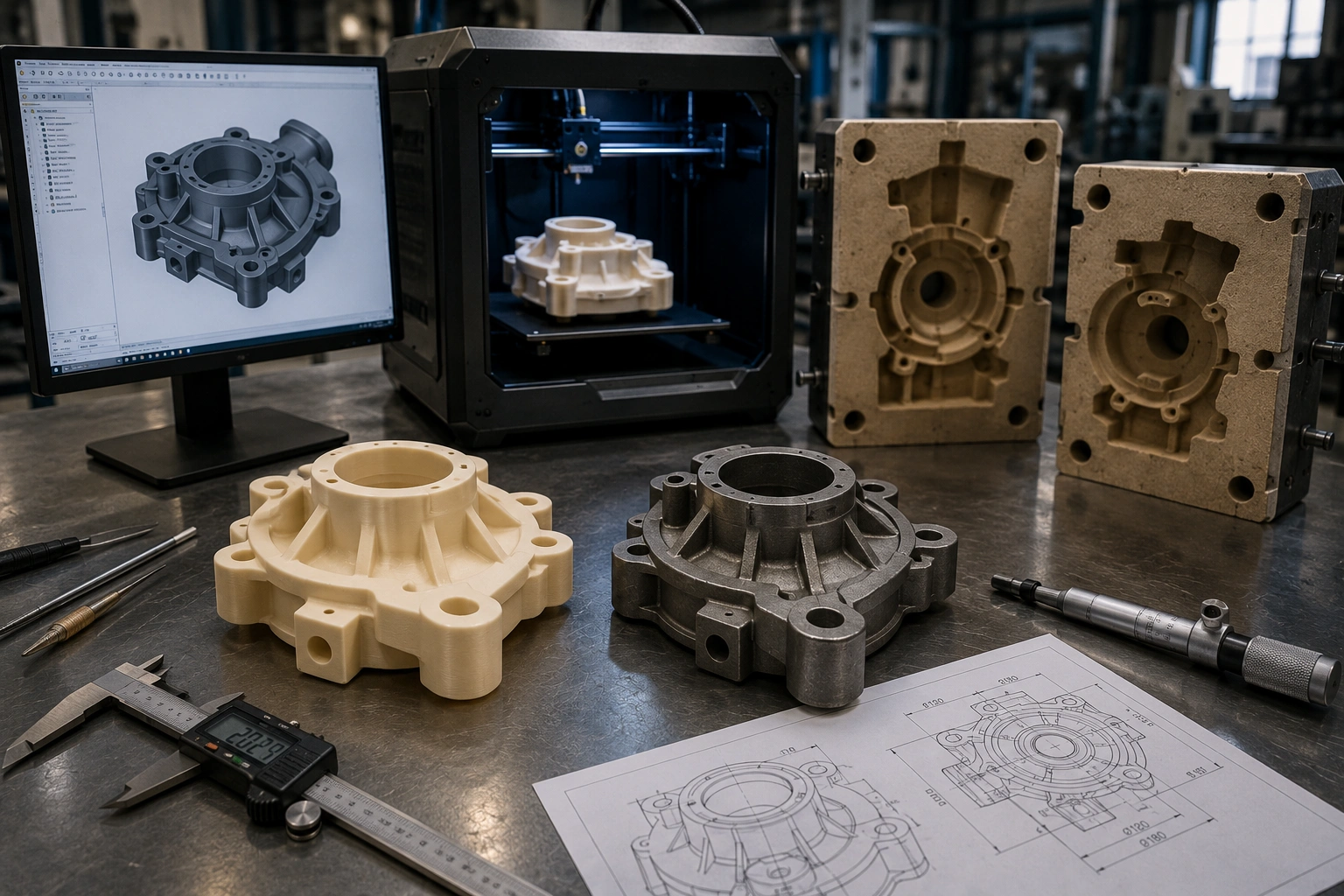

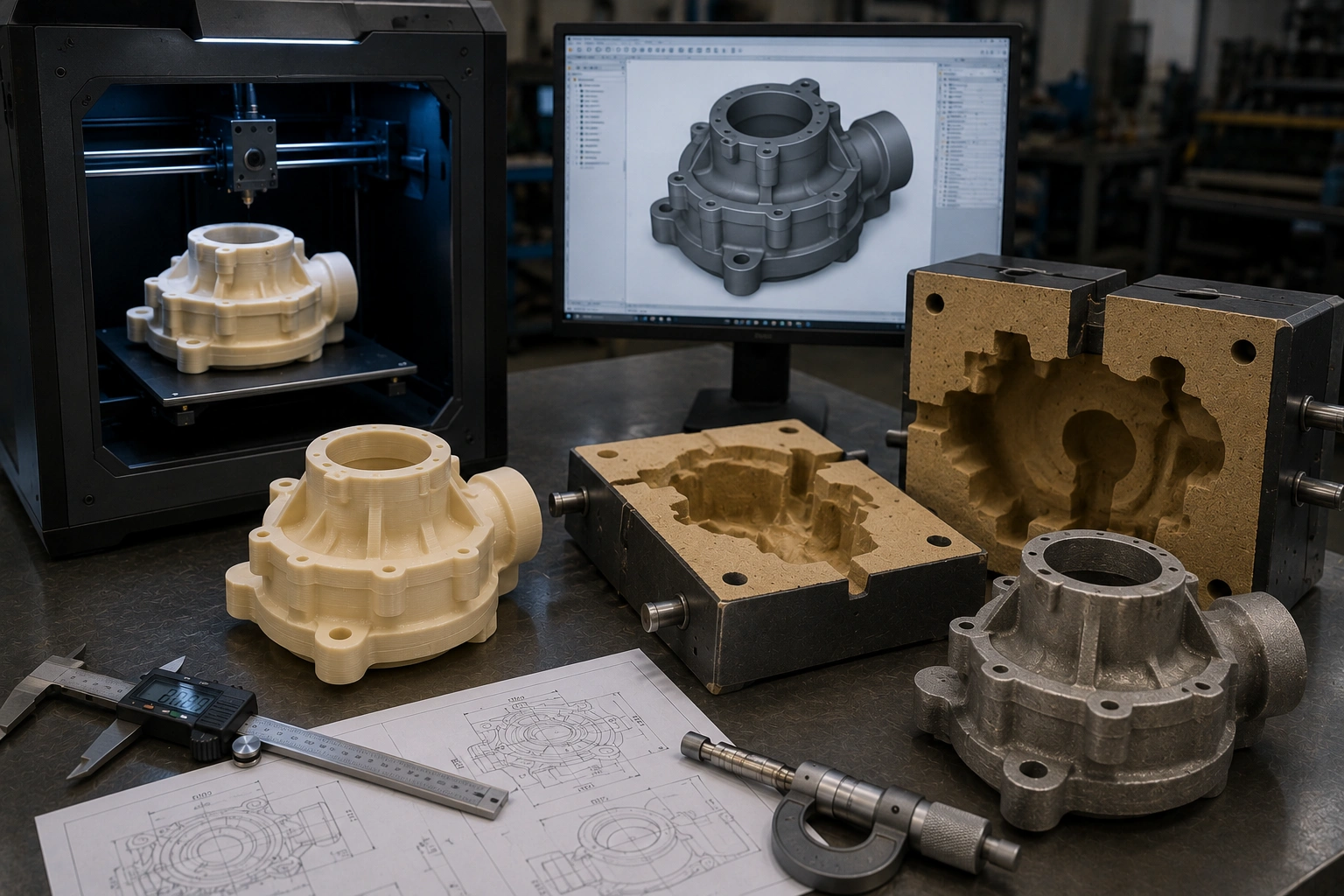

ساخت الگوی ریختهگری با پرینتر سهبعدی؛ سریع، دقیق و آماده قالبگیری
پس از تکمیل طراحی سهبعدی و بررسی تمام الزامات فنی، فایل مهندسی وارد مرحله تولید میشود. در این مرحله، الگوی ریختهگری (Casting Pattern) با استفاده از پرینترهای سهبعدی صنعتی ساخته میشود تا مستقیماً در فرآیند قالبگیری مورد استفاده قرار گیرد.
برخلاف روشهای سنتی که ساخت الگو با چوب، رزین یا ماشینکاری CNC انجام میشد، پرینت سهبعدی این امکان را فراهم میکند که مدل با دقت بالا، در مدتزمان کوتاه و بدون محدودیتهای متداول تولید شود. این روش بهویژه برای قطعات پیچیده، نمونههای اولیه و پروژههایی که نیاز به اصلاحات سریع دارند، مزیت قابلتوجهی ایجاد میکند.
الگو دقیقاً مطابق نیاز فرآیند ریختهگری ساخته میشود
مدل چاپشده تنها شکل ظاهری قطعه نیست. پیش از چاپ، تمامی پارامترهای موردنیاز فرآیند ریختهگری در طراحی لحاظ میشوند تا الگو مستقیماً برای قالبگیری آماده باشد.
از جمله مهمترین مواردی که در طراحی الگو در نظر گرفته میشوند:
- ضریب انقباض فلز (Shrinkage Allowance)
- اضافه بار ماشینکاری (Machining Allowance)
- زاویه خروج (Draft Angle)
- محل جدایش قالب (Parting Line)
- Core Print برای قطعات دارای ماهیچه
- شعاع گوشهها و فیلتها
- استحکام مناسب الگو برای قالبگیری
این موارد باعث میشوند قطعه پس از ریختهگری، ماشینکاری و مونتاژ، به ابعاد نهایی موردنظر برسد.
چرا پرینت سهبعدی جایگزین مناسبی برای روشهای سنتی است؟
در گذشته، ساخت یک الگوی چوبی یا رزینی ممکن بود چندین روز یا حتی چند هفته زمان نیاز داشته باشد. علاوه بر این، هرگونه تغییر در طراحی معمولاً به ساخت مجدد بخشهایی از الگو منجر میشد.
در مقابل، در روش چاپ سهبعدی تنها کافی است فایل سهبعدی اصلاح شود تا نسخه جدید الگو با همان دقت اولیه تولید گردد.
این ویژگی باعث میشود:
- زمان آمادهسازی پروژه کاهش یابد.
- هزینه اصلاحات کمتر شود.
- امکان تولید قطعات پیچیده فراهم گردد.
- دقت ابعادی افزایش پیدا کند.
- توسعه محصولات جدید سریعتر انجام شود.

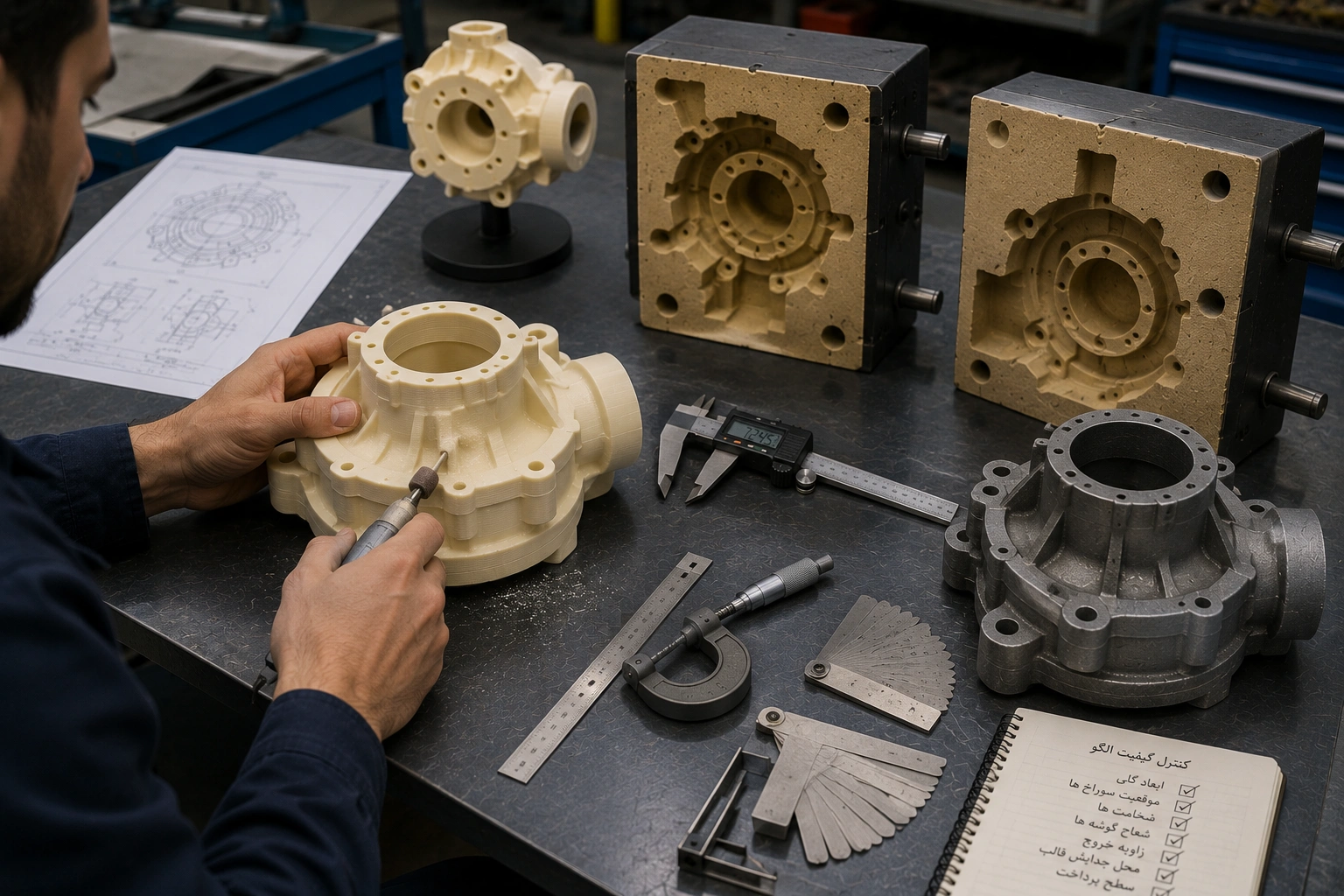

پرداخت و آمادهسازی الگو
پس از پایان فرآیند چاپ، الگو وارد مرحله پرداخت و کنترل کیفیت میشود.
بسته به نوع پروژه، ممکن است عملیات زیر انجام شود:
- حذف ساپورتها
- پرداخت سطح
- اصلاح جزئیات
- کنترل ابعاد
- مونتاژ قطعات چندتکه
- آمادهسازی برای قالبگیری ماسهای
هدف این مرحله، تولید الگویی است که بدون نیاز به اصلاحات اضافی، مستقیماً وارد فرآیند قالبگیری شود.
آماده برای تحویل به ریختهگری
پس از پایان کنترل کیفیت، الگوی ریختهگری آماده استفاده خواهد بود و میتواند در فرآیند قالبگیری ماسهای یا سایر روشهای ریختهگری مورد استفاده قرار گیرد.
در صورت نیاز، امکان تولید چند نسخه از یک الگو، اصلاح طراحی یا ساخت مجدد آن نیز وجود دارد؛ زیرا تمامی اطلاعات پروژه بهصورت دیجیتال ذخیره میشوند و هر زمان قابل بازتولید هستند.
چرا ریختهگران از این روش استفاده میکنند؟
امروزه بسیاری از کارگاههای ریختهگری و تولیدکنندگان قطعات فلزی، بهجای ساخت الگو با روشهای سنتی، از پرینت سهبعدی استفاده میکنند؛ زیرا این روش علاوه بر افزایش سرعت، امکان تولید الگوهای پیچیده، اصلاح سریع طرح و کاهش هزینههای توسعه محصول را نیز فراهم میکند.
به همین دلیل، ساخت الگوی ریختهگری با پرینتر سهبعدی به یکی از کارآمدترین روشهای آمادهسازی پروژههای ریختهگری در صنایع مختلف تبدیل شده است.
آمادهسازی الگوی ریختهگری برای قالبگیری؛ آخرین مرحله قبل از ورود به خط ریختهگری
پس از پایان چاپ سهبعدی، الگوی ریختهگری وارد مرحله آمادهسازی میشود. در این مرحله، الگو از نظر کیفیت سطح، دقت ابعادی و قابلیت استفاده در فرآیند قالبگیری بررسی میشود تا بدون ایجاد مشکل، وارد خط تولید شود.
هدف از این مرحله، تنها تمیز کردن مدل نیست؛ بلکه آمادهسازی کامل آن برای تحمل عملیات قالبگیری و تولید قالبی دقیق و بدون نقص است. هرچه این مرحله با دقت بیشتری انجام شود، کیفیت قالب ماسهای و در نتیجه کیفیت قطعه ریختهشده نیز بالاتر خواهد بود.
پرداخت سطح الگو
سطح الگوی ریختهگری تأثیر مستقیمی بر کیفیت سطح قالب و قطعه نهایی دارد. به همین دلیل، پس از چاپ سهبعدی، عملیات پرداخت متناسب با نوع پروژه انجام میشود.
این عملیات میتواند شامل موارد زیر باشد:
- حذف ساپورتهای چاپ
- صاف کردن خطوط لایههای چاپ
- پرداخت و پولیش سطوح حساس
- اصلاح جزئیات ظریف
- آمادهسازی برای پوششهای محافظ در صورت نیاز
هدف از این عملیات، دستیابی به سطحی یکنواخت و مناسب برای قالبگیری است.
کنترل ابعاد و کیفیت
پس از پرداخت، الگو با استفاده از ابزارهای اندازهگیری دقیق کنترل میشود تا تمامی ابعاد مطابق فایل سهبعدی باشند.
در این مرحله مواردی مانند:
- ابعاد کلی
- موقعیت سوراخها
- ضخامتها
- شعاع گوشهها
- زوایای خروج
- محل جدایش قالب
بررسی میشوند تا الگو بدون نیاز به اصلاحات اضافی وارد مرحله قالبگیری شود.
مونتاژ الگوهای چندتکه
برخی قطعات صنعتی به دلیل ابعاد یا پیچیدگی هندسی، بهصورت چند بخش مجزا چاپ میشوند.
در این پروژهها، پس از چاپ، قطعات با دقت بالا مونتاژ شده و همراستایی آنها کنترل میشود تا الگو بهصورت یکپارچه و بدون خطای ابعادی در اختیار ریختهگر قرار گیرد.
آماده برای قالبگیری ماسهای
پس از پایان کنترل کیفیت، الگو آماده استفاده در فرآیند قالبگیری خواهد بود.
بسته به روش ریختهگری، الگو میتواند در:
- قالبگیری ماسهای دستی
- قالبگیری ماسهای ماشینی
- قالبگیری رزینی
- سایر روشهای متداول ریختهگری
مورد استفاده قرار گیرد.
هدف این است که ریختهگر بتواند بدون انجام عملیات اضافی، الگو را مستقیماً وارد فرآیند تولید کند.
مزیت استفاده از الگوهای چاپ سهبعدی
آمادهسازی صحیح الگو باعث میشود علاوه بر افزایش کیفیت قالب، عمر الگو نیز بیشتر شود و در صورت نیاز، بتوان از آن برای ساخت چندین قالب استفاده کرد.
از آنجا که فایل سهبعدی پروژه نیز در مجموعه مثلث طراحی نگهداری میشود، در صورت آسیبدیدن یا نیاز به تولید مجدد، میتوان همان الگو را با همان دقت و مشخصات اولیه دوباره تولید کرد؛ بدون آنکه نیازی به طراحی مجدد یا ساخت الگوی جدید از ابتدا باشد.

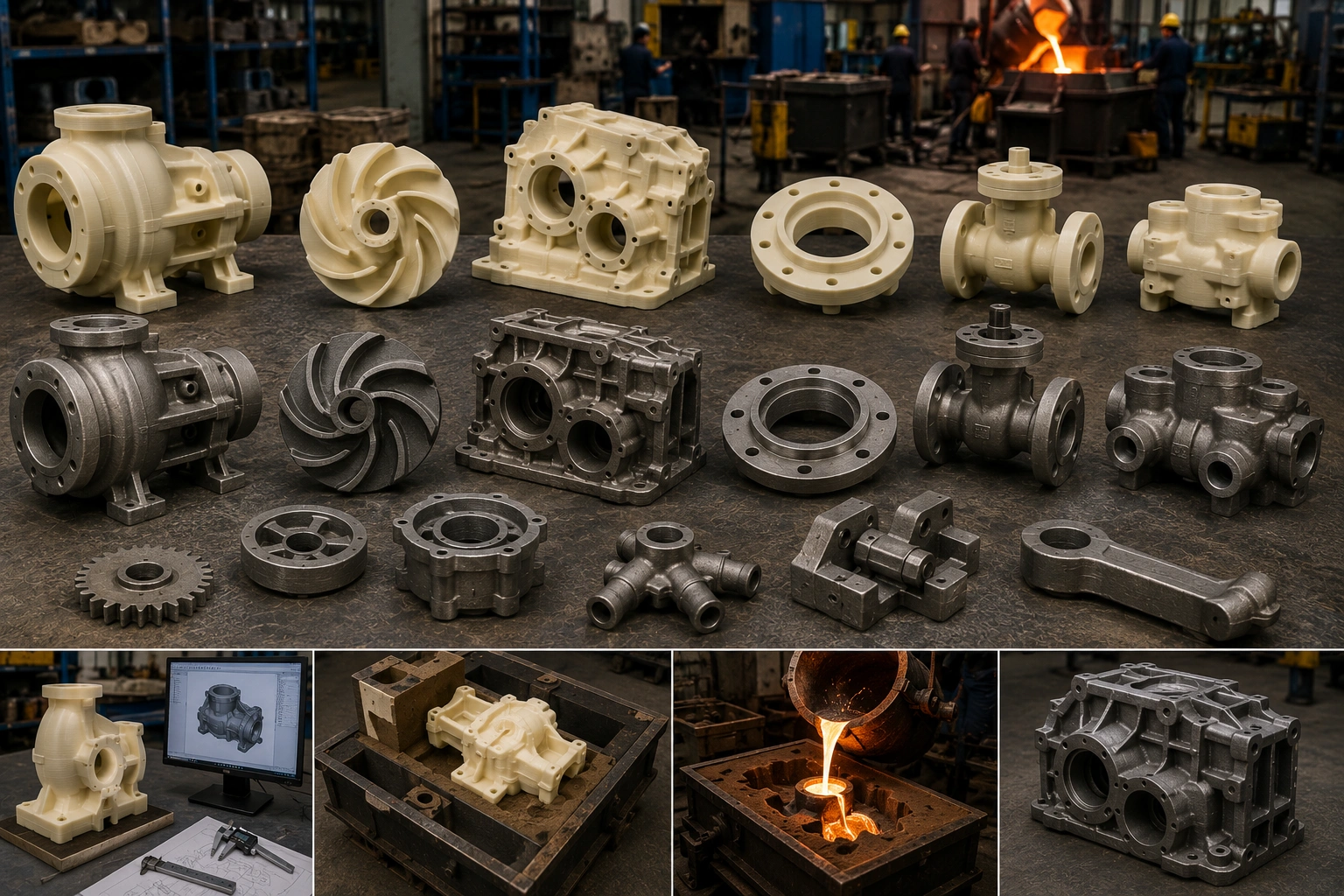

چه قطعات و صنایعی از الگوهای ریختهگری چاپ سهبعدی استفاده میکنند؟
ساخت الگوی ریختهگری با پرینتر سهبعدی تنها برای نمونهسازی یا پروژههای خاص نیست. امروزه بسیاری از کارخانهها، کارگاههای ریختهگری و تولیدکنندگان قطعات صنعتی از این روش برای ساخت الگوهای دقیق، کاهش زمان آمادهسازی و توسعه محصولات جدید استفاده میکنند.
هر پروژهای که نیاز به ساخت یک الگوی ریختهگری دقیق داشته باشد، میتواند از مزایای طراحی سهبعدی و پرینت سهبعدی بهرهمند شود. بهویژه زمانی که قطعه دارای هندسه پیچیده باشد یا ساخت الگو با روشهای سنتی زمان و هزینه زیادی نیاز داشته باشد.
قطعات صنعتی قابل ساخت با این روش
پرینت سهبعدی امکان تولید الگوهای بسیار متنوعی را فراهم میکند و محدود به شکل یا ابعاد خاصی نیست. از جمله رایجترین قطعاتی که الگوی آنها با این روش ساخته میشود میتوان به موارد زیر اشاره کرد:
- هوزینگ پمپ و کمپرسور
- پروانه انواع پمپ و فن
- بدنه گیربکس
- فلنجهای صنعتی
- شیرآلات و اتصالات فلزی
- هوزینگ یاتاقان
- پولی و چرختسمه
- چرخدندههای ریختهگری
- قطعات ماشینآلات کشاورزی
- قطعات ماشینآلات معدنی
- قطعات خطوط تولید
- قطعات سفارشی و خاص
در بسیاری از این پروژهها، استفاده از پرینت سهبعدی باعث کاهش چشمگیر زمان ساخت الگو و افزایش دقت ابعادی میشود.
صنایع استفادهکننده از مدلهای ریختهگری
این روش در صنایع مختلف کاربرد دارد و هر روز تعداد بیشتری از تولیدکنندگان از آن استفاده میکنند. مهمترین صنایع عبارتاند از:
- صنایع نفت، گاز و پتروشیمی
- صنایع فولاد و ذوب فلزات
- صنایع سیمان
- صنایع معدنی
- خودروسازی و قطعهسازی
- صنایع کشاورزی
- صنایع دریایی
- صنایع نیروگاهی
- صنایع غذایی
- ماشینسازی و تجهیزات صنعتی
در این صنایع، سرعت ساخت الگو و امکان اصلاح سریع طراحی، نقش مهمی در کاهش زمان توسعه محصول و هزینههای تولید دارد.
مناسب برای ساخت قطعات قدیمی و کمیاب
یکی از کاربردهای مهم پرینت سهبعدی، بازسازی قطعاتی است که دیگر تولید نمیشوند یا نقشه فنی آنها در دسترس نیست.
در چنین شرایطی، ابتدا قطعه موجود اسکن یا اندازهبرداری میشود، سپس مدل سهبعدی آن بازسازی شده و در نهایت الگوی جدید برای فرآیند ریختهگری ساخته میشود.
این روش به بسیاری از کارخانهها کمک میکند بدون نیاز به واردات قطعات یا ساخت مجدد الگوهای سنتی، قطعات موردنیاز خود را دوباره تولید کنند.
توسعه محصولات جدید
پرینت سهبعدی تنها برای بازسازی قطعات قدیمی کاربرد ندارد. بسیاری از شرکتها از این فناوری برای توسعه محصولات جدید نیز استفاده میکنند.
از آنجا که اصلاح فایل سهبعدی بسیار سریع و کمهزینه است، میتوان نسخههای مختلف یک الگو را در مدت کوتاهی تولید و آزمایش کرد. این موضوع باعث میشود فرآیند طراحی تا تولید نهایی با سرعت بیشتری انجام شود و هزینه توسعه محصول کاهش یابد.
چرا این روش برای ریختهگران بهصرفه است؟
ساخت الگو با پرینتر سهبعدی علاوه بر افزایش سرعت، ریسک پروژه را نیز کاهش میدهد. در صورت نیاز به اصلاح طراحی، نیازی به ساخت مجدد الگو از ابتدا نیست و تنها با ویرایش فایل سهبعدی، نسخه جدید در مدت کوتاهی تولید خواهد شد.
به همین دلیل، بسیاری از ریختهگریهای صنعتی، این روش را بهعنوان جایگزینی سریع، دقیق و اقتصادی برای ساخت الگوهای سنتی انتخاب کردهاند.
چرا ساخت الگوی ریختهگری با پرینتر سهبعدی انتخاب هوشمندانهتری است؟
در سالهای اخیر، بسیاری از کارگاههای ریختهگری و تولیدکنندگان قطعات فلزی، روشهای سنتی ساخت الگو را با فناوری پرینت سهبعدی جایگزین کردهاند. دلیل این تغییر، تنها استفاده از یک فناوری جدید نیست؛ بلکه افزایش سرعت، دقت و انعطافپذیری در فرآیند تولید است.
در روشهای سنتی، ساخت الگو معمولاً به ماشینکاری، نجاری صنعتی یا ساخت دستی وابسته است. این فرآیندها علاوه بر زمانبر بودن، در صورت نیاز به اصلاح طراحی، هزینه و زمان زیادی به پروژه تحمیل میکنند. در مقابل، پرینت سهبعدی این امکان را فراهم میکند که الگو مستقیماً از روی فایل CAD ساخته شود و هرگونه تغییر تنها با ویرایش فایل سهبعدی انجام گیرد.
کاهش چشمگیر زمان ساخت الگو
یکی از مهمترین مزایای پرینت سهبعدی، کاهش زمان آمادهسازی پروژه است. در بسیاری از موارد، الگویی که با روشهای سنتی به چندین روز یا حتی چند هفته زمان نیاز دارد، با استفاده از پرینتر سهبعدی در مدت بسیار کوتاهتری تولید میشود.
این موضوع بهویژه برای پروژههای نمونهسازی، توسعه محصول و سفارشهای فوری اهمیت زیادی دارد.
امکان اصلاح سریع بدون ساخت مجدد الگو
در فرآیند توسعه محصول، انجام اصلاحات تقریباً اجتنابناپذیر است. اگر الگو با روش سنتی ساخته شده باشد، هر تغییر ممکن است به ساخت مجدد بخشهایی از الگو یا حتی ساخت کامل یک الگوی جدید منجر شود.
اما در روش چاپ سهبعدی، تنها کافی است فایل طراحی اصلاح شود تا نسخه جدید الگو با همان دقت و در مدت کوتاهی تولید گردد.
تولید هندسههای پیچیده
برخی قطعات صنعتی دارای فرمهایی هستند که ساخت آنها با روشهای سنتی بسیار دشوار یا پرهزینه است.
پرینت سهبعدی این محدودیت را تا حد زیادی برطرف کرده و امکان تولید الگوهایی با:
- سطوح منحنی پیچیده
- حفرههای داخلی
- هندسههای ارگانیک
- جزئیات بسیار ظریف
را فراهم میکند؛ بدون اینکه کیفیت یا دقت قطعه کاهش یابد.
کاهش هزینه توسعه محصول
هرچه فرآیند ساخت الگو سریعتر و اصلاح آن سادهتر باشد، هزینه کلی توسعه محصول نیز کاهش پیدا میکند.
این موضوع به شرکتها اجازه میدهد قبل از تولید نهایی، چندین نسخه از الگو را آزمایش کرده و بهترین طراحی را انتخاب کنند؛ بدون اینکه هزینههای سنگین ساخت مجدد الگو به پروژه تحمیل شود.
بایگانی دیجیتال پروژهها
یکی دیگر از مزایای مهم این روش، ذخیره فایلهای سهبعدی پروژه است.
در صورتی که در آینده به تولید مجدد الگو، افزایش تیراژ یا اعمال تغییرات نیاز باشد، نیازی به شروع پروژه از ابتدا نخواهد بود. فایل مهندسی پروژه در آرشیو باقی میماند و هر زمان میتوان همان الگو یا نسخه اصلاحشده آن را دوباره تولید کرد.
این موضوع علاوه بر صرفهجویی در زمان، باعث کاهش هزینههای نگهداری الگوهای فیزیکی نیز میشود.
همکاری با مجموعه مثلث طراحی
در مجموعه مثلث طراحی، فرآیند ساخت الگوی ریختهگری تنها به چاپ سهبعدی محدود نمیشود. پروژه از تحلیل نیازهای مشتری آغاز شده و پس از طراحی مهندسی، در نظر گرفتن الزامات ریختهگری، تولید الگو، پرداخت، کنترل کیفیت و آمادهسازی نهایی، الگویی در اختیار شما قرار میگیرد که مستقیماً قابل استفاده در فرآیند قالبگیری باشد.
هدف ما این است که ریختهگران بتوانند بدون صرف زمان برای ساخت الگوهای سنتی، سریعتر وارد مرحله قالبگیری و تولید قطعات فلزی شوند و در عین حال، از دقت و کیفیت بالاتری نیز بهرهمند شوند.
جدول مقایسه روش سنتی و پرینت سهبعدی در ساخت الگوی ریختهگری
| معیار | روش سنتی | پرینت سهبعدی |
|---|---|---|
| زمان ساخت الگو | چند روز تا چند هفته | چند ساعت تا چند روز |
| امکان اصلاح طراحی | دشوار و پرهزینه | سریع و کمهزینه |
| ساخت هندسههای پیچیده | محدود | بسیار آسان |
| دقت ابعادی | وابسته به مهارت سازنده | بسیار بالا و تکرارپذیر |
| امکان تولید مجدد | نیاز به ساخت دوباره | چاپ مجدد از فایل سهبعدی |
| بایگانی پروژه | فیزیکی | دیجیتال و دائمی |
| توسعه محصول | زمانبر | سریع و انعطافپذیر |
تحلیل جدول
همانطور که جدول نشان میدهد، پرینت سهبعدی تنها جایگزینی برای روشهای سنتی نیست؛ بلکه رویکردی مهندسی برای افزایش سرعت، دقت و انعطافپذیری در ساخت الگوهای ریختهگری است. امکان اصلاح سریع طراحی، تولید مجدد بدون ساخت الگوی جدید و بایگانی دیجیتال پروژهها، باعث شده است این فناوری به یکی از ابزارهای اصلی بسیاری از کارگاههای ریختهگری مدرن تبدیل شود.
نکته مهم
یک الگوی ریختهگری دقیق، تنها شکل ظاهری قطعه نیست؛ بلکه پایه کیفیت کل فرآیند ریختهگری است. اگر در مرحله طراحی، عواملی مانند انقباض فلز، زوایای خروج، اضافهبار ماشینکاری و محل جدایش قالب بهدرستی در نظر گرفته شوند، کیفیت قطعه نهایی افزایش یافته و نیاز به اصلاحات پرهزینه پس از ریختهگری به حداقل خواهد رسید. به همین دلیل، سرمایهگذاری روی طراحی و ساخت صحیح الگو، یکی از مؤثرترین راهکارها برای کاهش هزینه و افزایش کیفیت تولید است.
جمعبندی
ساخت یک قطعه ریختهگری باکیفیت، پیش از ذوب فلز و قالبگیری آغاز میشود. اولین و مهمترین گام، طراحی و ساخت یک الگوی ریختهگری دقیق است؛ الگویی که تمام ویژگیهای قطعه نهایی، از جمله انقباض فلز، زوایای خروج، اضافهبار ماشینکاری و جزئیات هندسی را در خود جای داده باشد. هرچه این الگو با دقت بیشتری طراحی و تولید شود، کیفیت قالب، دقت ابعادی قطعه و راندمان فرآیند ریختهگری نیز افزایش خواهد یافت.
استفاده از پرینتر سهبعدی صنعتی، روش ساخت الگوهای ریختهگری را متحول کرده است. این فناوری امکان تولید سریع الگوهای پیچیده، اعمال اصلاحات در کوتاهترین زمان، کاهش هزینههای توسعه محصول و افزایش دقت ساخت را فراهم میکند. به همین دلیل، امروزه بسیاری از ریختهگریهای صنعتی و تولیدکنندگان قطعات فلزی، پرینت سهبعدی را بهعنوان جایگزینی سریع، دقیق و اقتصادی برای روشهای سنتی انتخاب کردهاند.
در مجموعه مثلث طراحی، فرآیند ساخت الگوی ریختهگری تنها به چاپ سهبعدی محدود نمیشود. پروژه از بررسی نیازهای فنی آغاز شده و در صورت نیاز، شامل مهندسی معکوس، اسکن سهبعدی، طراحی مهندسی، ساخت الگوی ریختهگری با پرینتر سهبعدی، پرداخت، کنترل کیفیت و آمادهسازی نهایی برای قالبگیری خواهد بود. هدف ما این است که ریختهگران و تولیدکنندگان قطعات فلزی، الگویی دقیق و آماده استفاده دریافت کنند تا بتوانند با اطمینان بیشتری وارد فرآیند قالبگیری و ریختهگری شوند.
اگر برای تولید یک قطعه جدید، بازسازی یک قطعه قدیمی یا ساخت الگوی ریختهگری به یک فایل سهبعدی دقیق نیاز دارید، تیم مثلث طراحی آماده است تا پروژه شما را از مرحله ایده یا نمونه اولیه تا ساخت یک الگوی آماده قالبگیری همراهی کند.
سوالات متداول
1. آیا برای ساخت الگوی ریختهگری حتماً باید فایل سهبعدی داشته باشم؟
خیر. اگر فایل سهبعدی در اختیار نداشته باشید، میتوان پروژه را با استفاده از یک نمونه فیزیکی، نقشه دوبعدی، تصویر یا حتی یک طرح اولیه آغاز کرد. در صورت نیاز، مدل سهبعدی توسط تیم طراحی مجموعه ایجاد و برای ساخت الگو آماده میشود.
2. آیا امکان ساخت الگوی ریختهگری از روی یک قطعه قدیمی یا فرسوده وجود دارد؟
بله. با استفاده از اسکن سهبعدی، اندازهبرداری دقیق و مهندسی معکوس، میتوان قطعات قدیمی یا نمونههای وارداتی را بازسازی کرد و الگوی جدیدی برای فرآیند ریختهگری تولید نمود.
3. الگوهای چاپشده با پرینتر سهبعدی برای چه روشهای ریختهگری مناسب هستند؟
این الگوها معمولاً برای قالبگیری ماسهای، قالبگیری رزینی و بسیاری از روشهای متداول ریختهگری فلزات استفاده میشوند. نوع طراحی و متریال الگو نیز بر اساس فرآیند موردنظر انتخاب خواهد شد.
4. آیا امکان اصلاح الگو پس از طراحی وجود دارد؟
بله. یکی از مهمترین مزایای پرینت سهبعدی این است که در صورت نیاز به تغییر ابعاد یا جزئیات، تنها فایل سهبعدی اصلاح شده و نسخه جدید الگو بدون نیاز به ساخت مجدد ابزارهای سنتی تولید میشود.
5. چه صنایعی بیشترین استفاده را از الگوهای ریختهگری چاپ سهبعدی دارند؟
صنایع نفت و گاز، پتروشیمی، خودروسازی، ماشینسازی، صنایع معدنی، فولاد، سیمان، کشاورزی، نیروگاهی و بسیاری از تولیدکنندگان قطعات صنعتی از این روش برای ساخت الگوهای دقیق، نمونهسازی و توسعه محصولات جدید استفاده میکنند.
