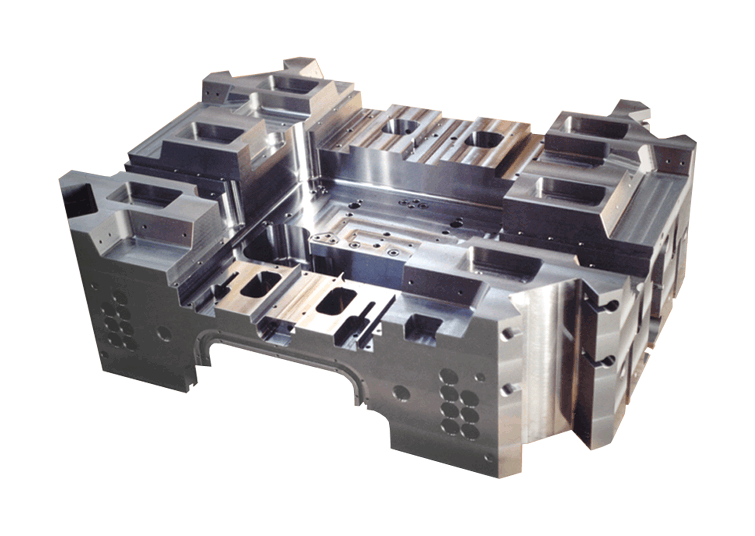

فولاد قالبسازی در قالب تزریق پلاستیک | راهنمای کامل انتخاب فولاد مناسب قالب

انتخاب فولاد قالبسازی یکی از مهم‌ترین تصمیم‌ها در فرآیند طراحی و ساخت قالب تزریق پلاستیک است. نوع فولادی که برای هر بخش از قالب انتخاب می‌شود، به‌طور مستقیم بر کیفیت قطعات تولیدی، طول عمر قالب، هزینه‌های تعمیر و نگهداری و حتی سرعت تولید تأثیر می‌گذارد. بسیاری از مشکلاتی مانند سایش زودهنگام، لب‌پر شدن لبه‌های قالب، افت کیفیت سطح قطعات و تغییر ابعاد قالب، نتیجه انتخاب نادرست فولاد است.

در قالب‌های حرفه‌ای، معمولاً از یک نوع فولاد برای تمام بخش‌ها استفاده نمی‌شود. هر قسمت از قالب با توجه به میزان فشار، حرارت، سایش و عملکرد مورد انتظار، به فولاد مخصوص خود نیاز دارد. در این مقاله با مهم‌ترین فولادهای مورد استفاده در قالبسازی مانند P20، 1.2311، 1.2312، 1.2738، MO40، H13 و D2 آشنا می‌شوید، کاربرد هرکدام را بررسی می‌کنیم و نکات مهم انتخاب فولاد مناسب برای ساخت قالب تزریق پلاستیک را بر اساس تجربه عملی در پروژه‌های صنعتی توضیح می‌دهیم.

فولاد قالبسازی چیست و چه نقشی در قالب تزریق پلاستیک دارد؟

فولاد قالبسازی به گروهی از فولادهای آلیاژی گفته می‌شود که برای ساخت قالب‌های صنعتی، به‌ویژه قالب‌های تزریق پلاستیک، طراحی شده‌اند. این فولادها به دلیل استحکام بالا، مقاومت مناسب در برابر سایش، قابلیت ماشینکاری، امکان عملیات حرارتی و پایداری ابعادی، گزینه‌ای ایده‌آل برای تولید قالب‌های دقیق هستند.

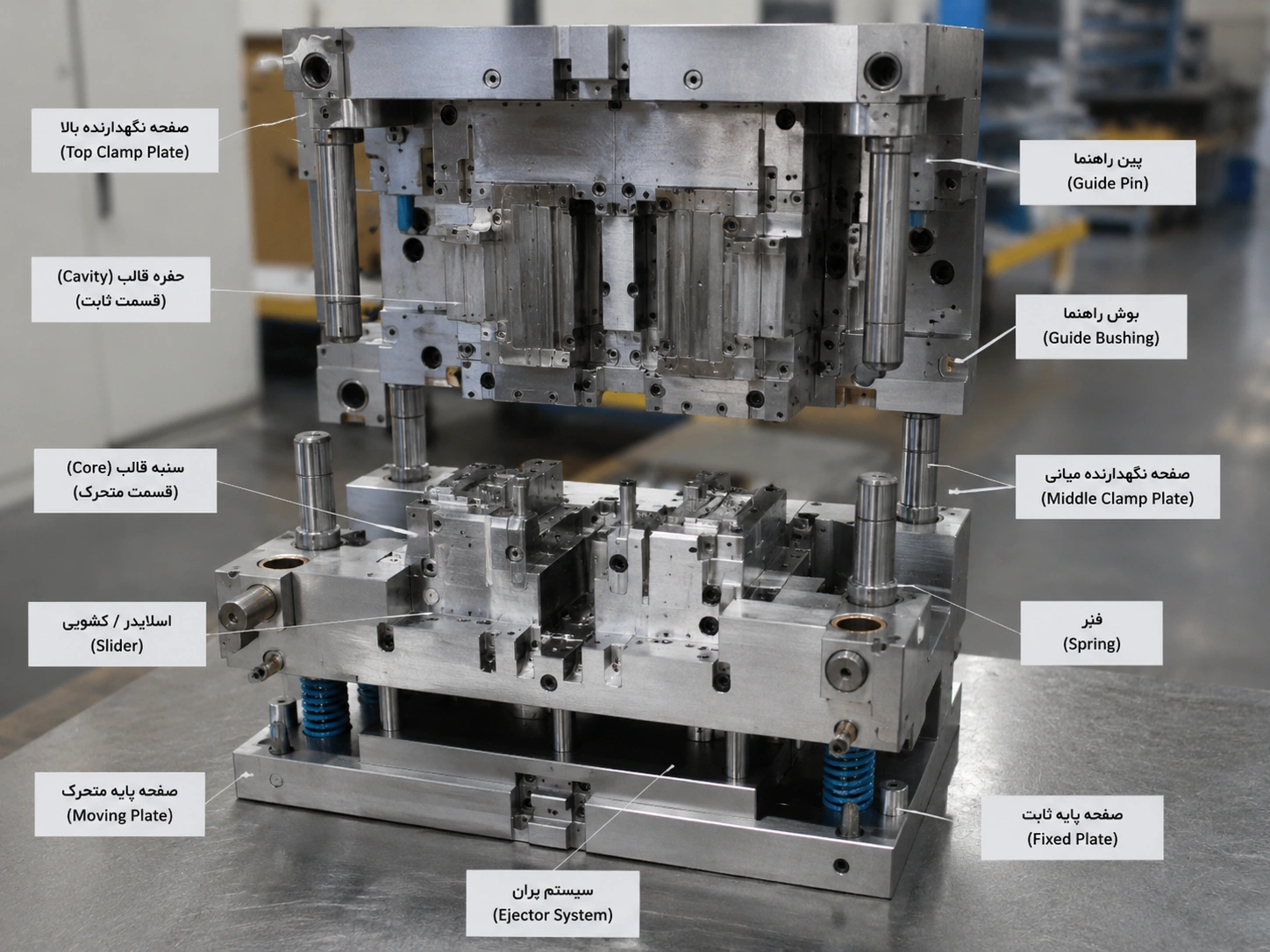

در ساخت یک قالب تزریق پلاستیک، هر بخش وظیفه متفاوتی دارد؛ به همین دلیل نمی‌توان برای تمام قسمت‌ها از یک نوع فولاد استفاده کرد. برای مثال، بخش‌های سنبه (Core) و ماتریس (Cavity) معمولاً به فولادهایی نیاز دارند که علاوه بر استحکام، قابلیت پولیش بالایی نیز داشته باشند، در حالی که صفحات نگهدارنده و پل‌های قالب بیشتر به چقرمگی و مقاومت مکانیکی نیاز دارند.

به همین دلیل در پروژه‌های حرفه‌ای، انتخاب فولاد هم‌زمان با طراحی قالب انجام می‌شود. در مجموعه ما نیز قبل از شروع ساخت قالب، ابتدا طراحی سه‌بعدی قطعه و مجموعه قالب بررسی می‌شود تا مناسب‌ترین فولاد برای هر بخش انتخاب گردد. این کار علاوه بر افزایش عمر قالب، باعث کاهش هزینه‌های تعمیر و افزایش کیفیت قطعات تولیدی خواهد شد.

فولاد قالبسازی چیست و چه نقشی در قالب تزریق پلاستیک دارد؟

فولاد قالبسازی آلیاژی مهندسی‌شده است که برای ساخت قالب‌های صنعتی، به‌ویژه قالب‌های تزریق پلاستیک، طراحی شده است. این فولادها به دلیل استحکام بالا، مقاومت در برابر سایش، قابلیت ماشینکاری، امکان عملیات حرارتی و پایداری ابعادی، بهترین گزینه برای تولید قالب‌هایی هستند که باید در طول هزاران یا حتی میلیون‌ها سیکل تولید، کیفیت خود را حفظ کنند.

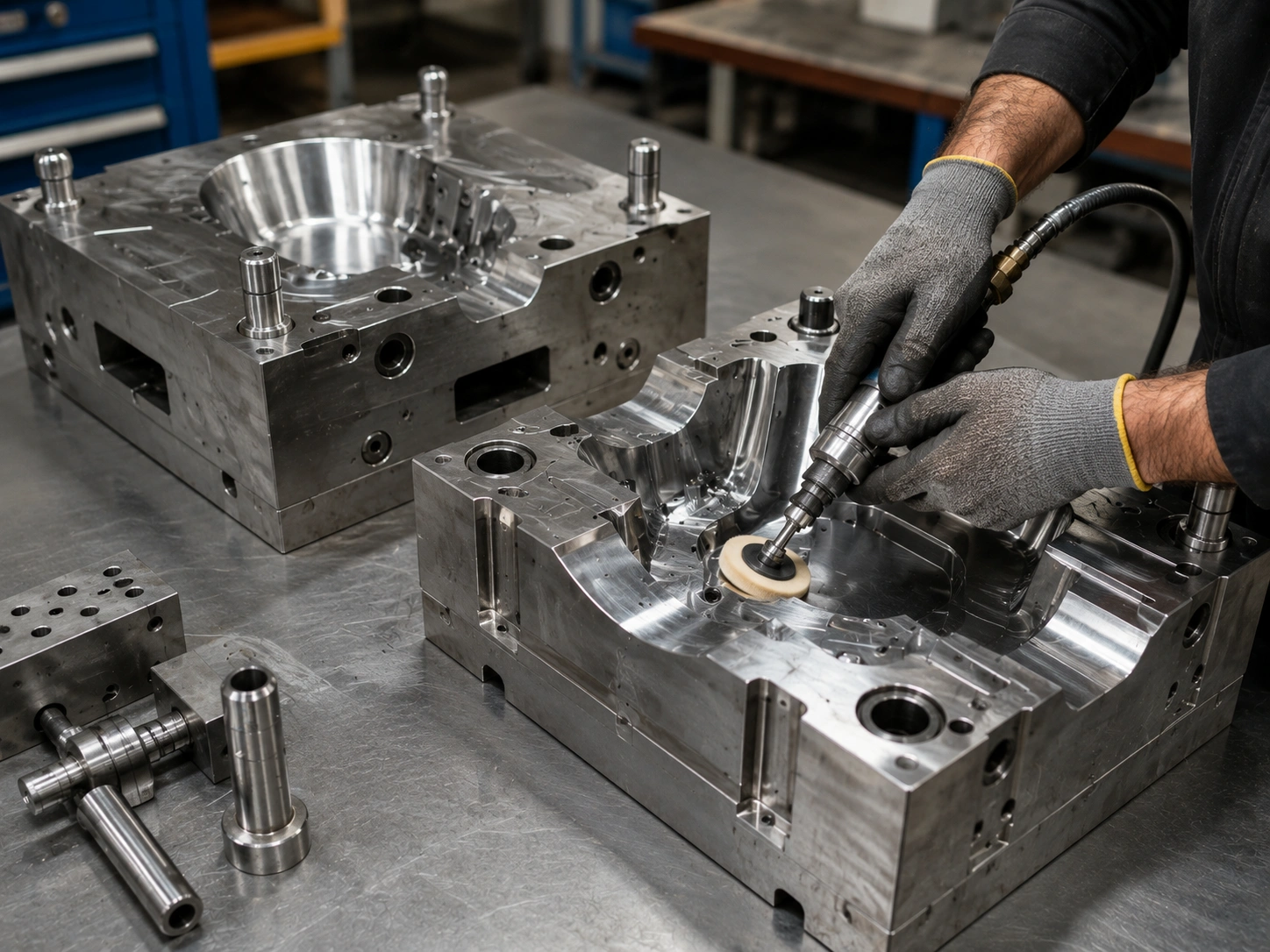

در ساخت یک قالب تزریق پلاستیک، همه قطعات شرایط کاری یکسانی ندارند؛ به همین دلیل استفاده از یک نوع فولاد برای تمام بخش‌های قالب انتخاب درستی نیست. بخش‌هایی مانند Core (سنبه) و Cavity (ماتریس) مستقیماً با مذاب پلاستیک در تماس هستند و باید علاوه بر مقاومت مکانیکی، قابلیت پولیش و حفظ کیفیت سطح را نیز داشته باشند. در مقابل، صفحات نگهدارنده، پل‌ها و قطعات سازه‌ای بیشتر به استحکام و مقاومت در برابر تنش نیاز دارند.

به همین دلیل، طراح قالب از همان ابتدای پروژه و هم‌زمان با طراحی سه‌بعدی، برای هر قسمت مناسب‌ترین فولاد را انتخاب می‌کند. این تصمیم علاوه بر افزایش عمر قالب، موجب کاهش هزینه‌های تعمیر، افزایش کیفیت قطعات تولیدی و کاهش توقف خط تولید خواهد شد.

چرا انتخاب فولاد مناسب در قالب تزریق پلاستیک اهمیت دارد؟

انتخاب فولاد مناسب یکی از مهم‌ترین عوامل موفقیت در ساخت قالب تزریق پلاستیک است. هر قالب در طول عمر خود ممکن است صدها هزار یا حتی میلیون‌ها سیکل تولید را پشت سر بگذارد و در این مدت به‌طور مداوم تحت فشار، حرارت و سایش قرار گیرد. اگر فولاد انتخاب‌شده متناسب با شرایط کاری قالب نباشد، کیفیت قطعات تولیدی کاهش یافته، هزینه‌های تعمیر افزایش پیدا می‌کند و عمر مفید قالب به شکل محسوسی کم خواهد شد.

در انتخاب فولاد قالبسازی باید عواملی مانند نوع مواد اولیه پلاستیکی، تیراژ تولید، میزان سایش، دمای کاری، کیفیت سطح مورد انتظار و قابلیت عملیات حرارتی در نظر گرفته شود. برای مثال، قالبی که قرار است قطعات شفاف تولید کند، به فولادی با قابلیت پولیش بسیار بالا نیاز دارد؛ در حالی که برای قطعات صنعتی، مقاومت سایشی و استحکام مکانیکی اهمیت بیشتری پیدا می‌کند.

در مجموعه مثلث طراحی، انتخاب فولاد تنها بر اساس قیمت انجام نمی‌شود. ابتدا نوع قطعه، شرایط تولید و عملکرد هر بخش از قالب بررسی می‌شود و سپس مناسب‌ترین فولاد برای Core، Cavity، صفحات نگهدارنده، پل‌ها و سایر اجزای قالب انتخاب می‌شود. این رویکرد باعث افزایش عمر قالب، کاهش هزینه‌های نگهداری و تولید قطعات با کیفیت یکنواخت خواهد شد.

پس از انتخاب فولاد مناسب، فرآیند طراحی و ساخت قالب با در نظر گرفتن ویژگی‌های همان فولاد انجام می‌شود تا تمامی اجزای قالب از نظر استحکام، دقت و عملکرد در بهترین شرایط قرار گیرند.

مهم‌ترین معیارهای انتخاب فولاد قالبسازی

انتخاب فولاد قالبسازی تنها بر اساس قیمت یا موجودی بازار انجام نمی‌شود. مهندس طراح قالب باید شرایط تولید، نوع قطعه، جنس مواد پلاستیکی و تیراژ تولید را بررسی کند تا مناسب‌ترین گرید فولاد را برای هر بخش از قالب انتخاب کند. مهم‌ترین معیارهای انتخاب فولاد قالبسازی عبارت‌اند از:

✔️ تیراژ تولید قطعات پلاستیکی

✔️ نوع مواد اولیه و میزان خورندگی آن

✔️ مقاومت مورد نیاز در برابر سایش

✔️ قابلیت عملیات حرارتی و سختکاری

✔️ کیفیت سطح و میزان پولیش مورد نیاز

✔️ پایداری ابعادی در طول تولید

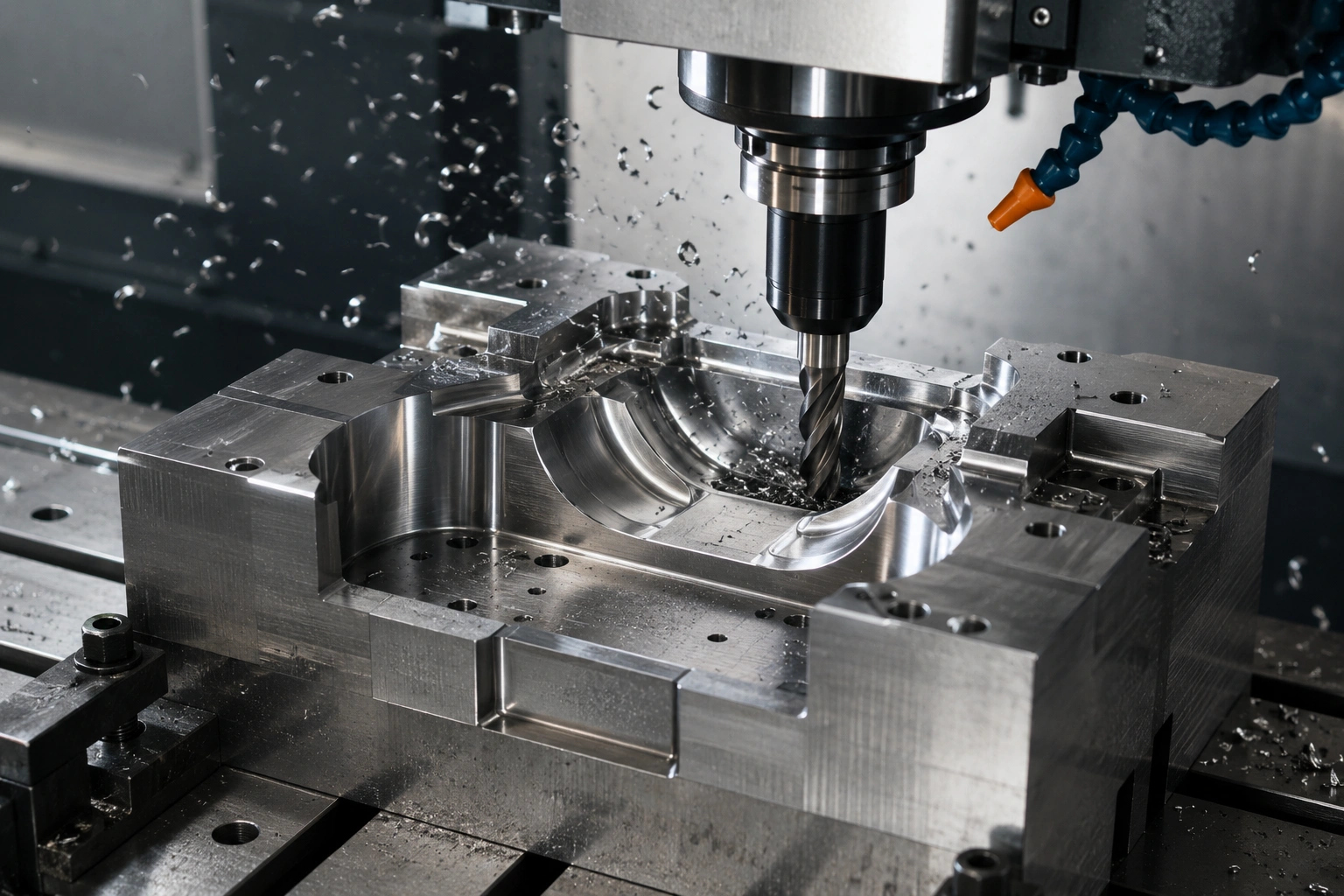

✔️ قابلیت ماشینکاری و ساخت قالب

✔️ هزینه ساخت و نگهداری قالب

✔️ عمر مفید مورد انتظار قالب

در بسیاری از پروژه‌های صنعتی، استفاده از گریدهای مختلف فولاد قالبسازی در یک قالب، بهترین نتیجه را از نظر کیفیت، دوام و هزینه به همراه دارد. به همین دلیل معمولاً برای Core، Cavity، صفحات نگهدارنده و قطعات سایشی از فولادهای متفاوتی استفاده می‌شود تا هر بخش متناسب با شرایط کاری خود، بیشترین بازدهی را داشته باشد.

انواع فولاد قالبسازی مورد استفاده در قالب تزریق پلاستیک

در ساخت قالب تزریق پلاستیک معمولاً از یک نوع فولاد برای تمام اجزای قالب استفاده نمی‌شود. هر بخش از قالب وظیفه متفاوتی بر عهده دارد و به همین دلیل باید متناسب با میزان فشار، سایش، دما و نوع عملکرد، فولاد مناسبی برای آن انتخاب شود.

برای مثال، بخش‌های Core و Cavity بیشترین تماس را با مواد مذاب پلاستیکی دارند و علاوه بر مقاومت مکانیکی، باید قابلیت پولیش بالایی نیز داشته باشند. در مقابل، صفحات نگهدارنده و پل‌های قالب بیشتر به استحکام و مقاومت در برابر تنش نیاز دارند و لزوماً نیازی به فولادهای گران‌قیمت با قابلیت پولیش بالا ندارند.

در ادامه، رایج‌ترین فولادهای مورد استفاده در صنعت قالبسازی ایران را به همراه ویژگی‌ها، مزایا، معایب و کاربرد هرکدام بررسی می‌کنیم.

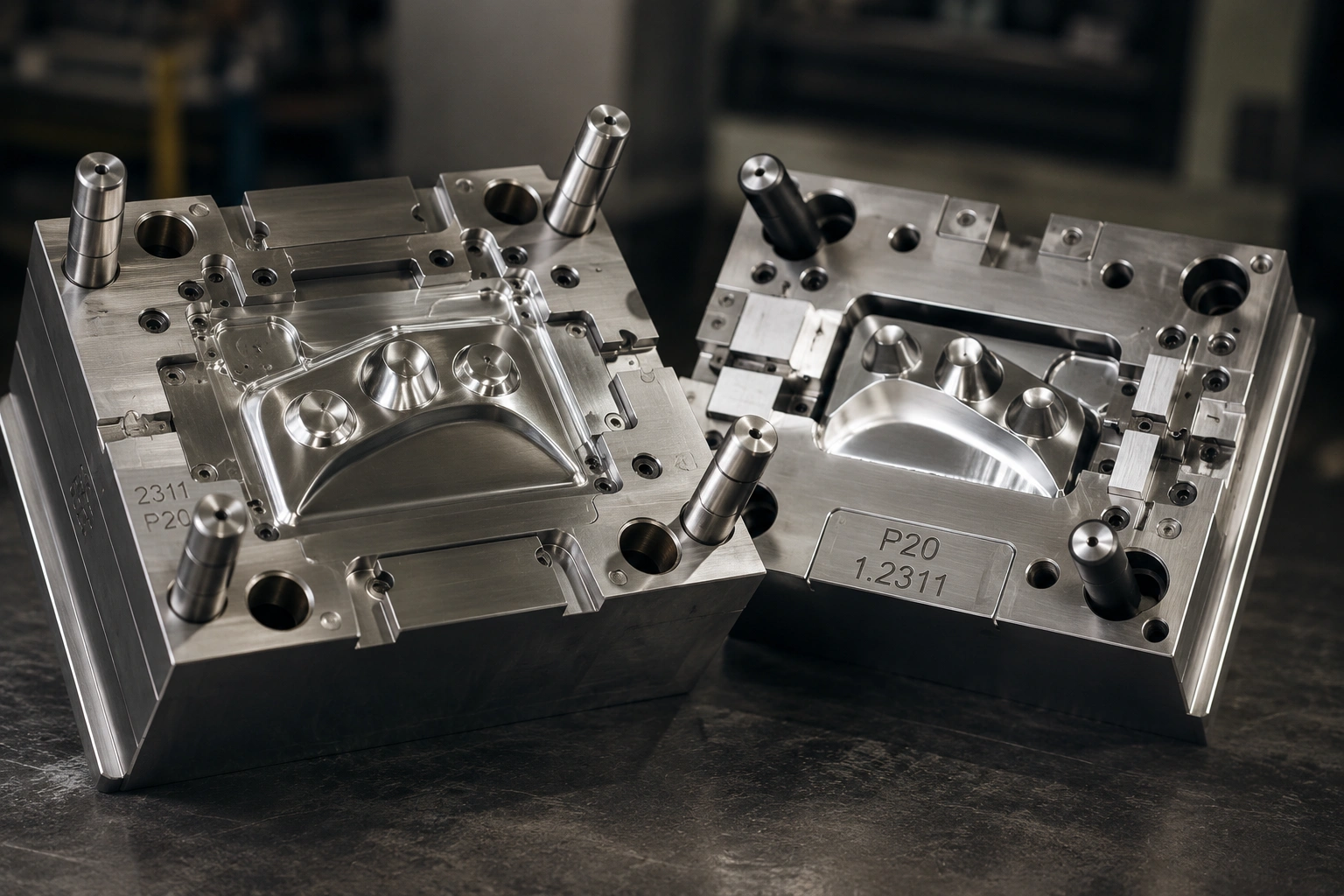

فولاد P20 (1.2311)؛ پرکاربردترین فولاد قالبسازی

فولاد P20 که با شماره استاندارد 1.2311 نیز شناخته می‌شود، یکی از پرمصرف‌ترین فولادهای قالبسازی در صنعت تزریق پلاستیک است. این فولاد به دلیل تعادل مناسب بین استحکام، قابلیت ماشینکاری، قابلیت پولیش و قیمت، انتخاب اول بسیاری از قالبسازان برای ساخت بخش‌های اصلی قالب محسوب می‌شود.

این فولاد معمولاً به‌صورت پیش‌سختکاری شده با سختی حدود 28 تا 32 راکول C عرضه می‌شود و در بسیاری از پروژه‌ها بدون نیاز به عملیات حرارتی مجدد قابل استفاده است. همین موضوع باعث کاهش زمان ساخت قالب و افزایش دقت ابعادی قطعات می‌شود.

مزایای فولاد P20

✔️ ماشینکاری آسان و سریع

✔️ قابلیت پولیش بسیار مناسب

✔️ پایداری ابعادی خوب

✔️ قیمت اقتصادی نسبت به فولادهای آلیاژی خاص

✔️ مناسب برای تولید قطعات با کیفیت سطح بالا

کاربرد در قالب تزریق پلاستیک

فولاد P20 بیشتر برای ساخت بخش‌های Core و Cavity، اینسرت‌ها و قطعات اصلی قالب استفاده می‌شود. این فولاد انتخاب مناسبی برای قالب‌هایی با تیراژ متوسط تا بالا است و در صنایع لوازم خانگی، قطعات خودرو، تجهیزات صنعتی و بسیاری از محصولات پلاستیکی کاربرد دارد.

💡 تجربه کارگاهی مثلث طراحی

در بسیاری از پروژه‌های مجموعه مثلث طراحی، از فولاد P20 برای ساخت بخش‌های اصلی قالب استفاده می‌شود؛ زیرا علاوه بر کیفیت ماشینکاری مناسب، امکان پرداخت سطح و دستیابی به کیفیت ظاهری مطلوب قطعات پلاستیکی را فراهم می‌کند. انتخاب این فولاد زمانی بهترین نتیجه را دارد که کیفیت سطح قطعه و دوام قالب هر دو اهمیت داشته باشند.

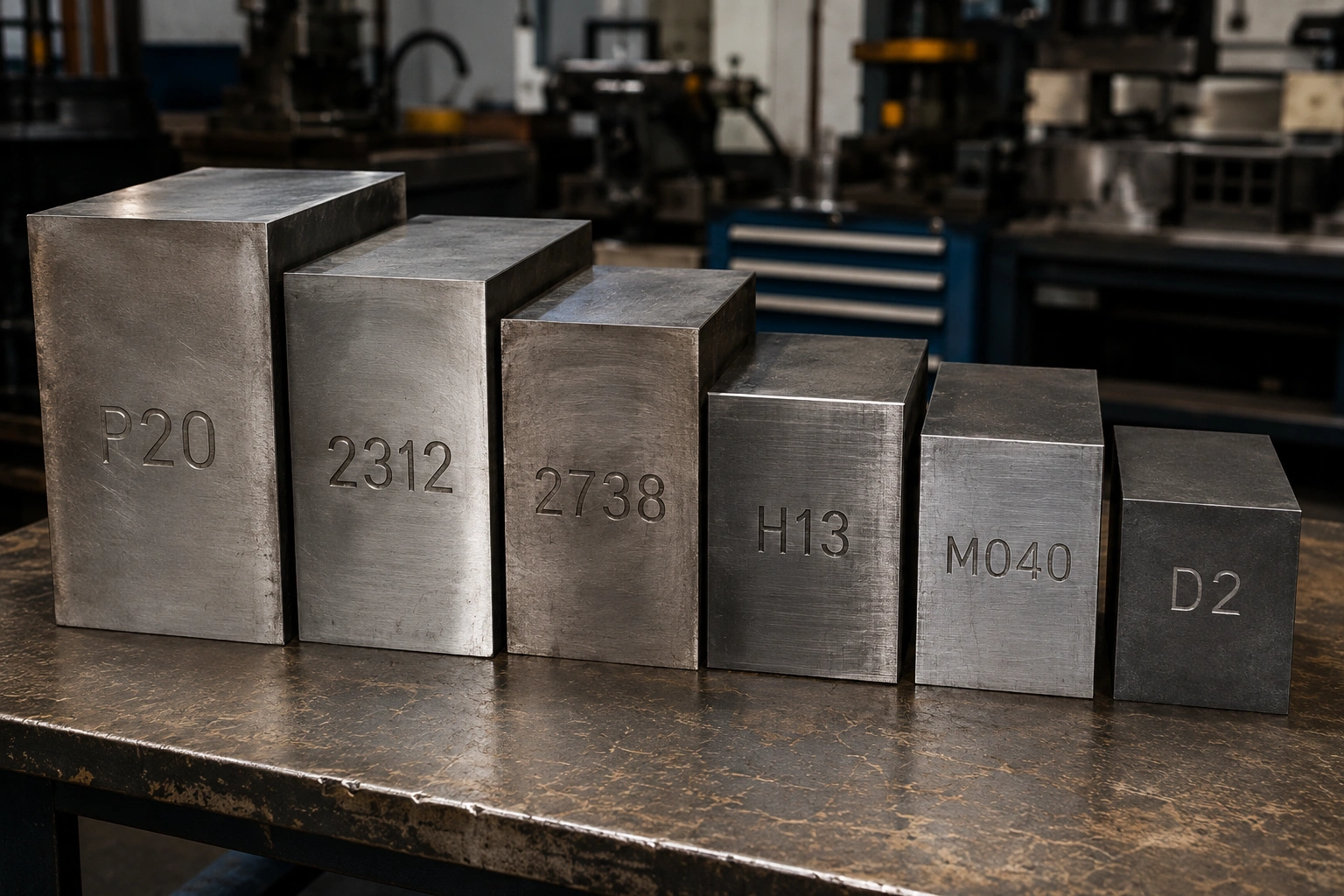

فولادهای پرکاربرد در قالب تزریق پلاستیک و کاربرد هر کدام

در قالبسازی صنعتی، استفاده از یک نوع فولاد برای تمام اجزای قالب کار درستی نیست. هر قسمت از قالب با توجه به میزان فشار، سایش، دما و نوع عملکرد، به فولادی با ویژگی‌های متفاوت نیاز دارد. به همین دلیل طراحان حرفه‌ای، پیش از شروع طراحی و ساخت قالب تزریق پلاستیک، نوع فولاد هر بخش را مشخص می‌کنند تا قالب از نظر استحکام، عمر مفید و کیفیت تولید در بهترین شرایط قرار گیرد.

در بسیاری از پروژه‌ها نیز ابتدا با استفاده از طراحی سه بعدی صنعتی تمام اجزای قالب مدل‌سازی و تحلیل می‌شوند تا قبل از ماشینکاری، جنس مناسب هر قطعه مشخص شود. همچنین در پروژه‌های توسعه محصول، استفاده از خدمات پرینت سه بعدی برای ساخت نمونه اولیه، امکان بررسی عملکرد قطعه و کاهش هزینه‌های اصلاح قالب را فراهم می‌کند. پس از تکمیل قالب نیز تولید انبوه توسط خدمات تزریق پلاستیک انجام می‌شود.

مقایسه فولادهای قالبسازی از نظر کاربرد و ویژگی‌ها

در انتخاب فولاد قالبسازی تنها سختی یا قیمت اهمیت ندارد. هر گرید فولاد با هدف خاصی طراحی شده است و باید متناسب با نوع قطعه، تیراژ تولید، شرایط کاری قالب و کیفیت سطح مورد انتظار انتخاب شود. به همین دلیل در پروژه‌های حرفه‌ای، مهندسان پیش از شروع طراحی و ساخت قالب تزریق پلاستیک تمامی شرایط تولید را بررسی کرده و سپس مناسب‌ترین فولاد را برای هر بخش قالب انتخاب می‌کنند.

به عنوان مثال، فولاد P20 به دلیل ماشینکاری مناسب و قابلیت پولیش بالا، یکی از بهترین گزینه‌ها برای Core و Cavity محسوب می‌شود. در مقابل، 2312 به علت وجود گوگرد، ماشینکاری سریع‌تری دارد و زمان ساخت قالب را کاهش می‌دهد. فولاد 2738 برای قالب‌های بزرگ و قطعاتی با ابعاد زیاد انتخاب مناسبی است، زیرا پایداری ابعادی بالاتری دارد.

برای قسمت‌هایی که تحت فشار مکانیکی زیاد قرار دارند، معمولاً از MO40 استفاده می‌شود. همچنین در بخش‌هایی که دمای بالا یا سایش شدید وجود دارد، فولادهای H13 و D2 عملکرد بسیار بهتری نسبت به فولادهای معمولی دارند.

جمع‌بندی

انتخاب فولاد قالبسازی مناسب، یکی از مهم‌ترین عوامل موفقیت در ساخت قالب تزریق پلاستیک است. هر گرید فولاد با توجه به ویژگی‌هایی مانند مقاومت سایشی، قابلیت ماشینکاری، سختی، قابلیت پولیش و پایداری ابعادی، برای بخش خاصی از قالب طراحی شده است. به همین دلیل استفاده از یک نوع فولاد برای تمام اجزای قالب، معمولاً انتخاب درستی نیست.

در مجموعه مثلث طراحی، انتخاب فولاد تنها بر اساس قیمت انجام نمی‌شود؛ بلکه پیش از شروع پروژه، نوع قطعه، تیراژ تولید، جنس مواد اولیه و شرایط کاری قالب به‌طور دقیق بررسی می‌شود. سپس با استفاده از طراحی سه‌بعدی صنعتی، مناسب‌ترین فولاد برای هر بخش قالب انتخاب شده و در صورت نیاز، با بهره‌گیری از خدمات پرینت سه‌بعدی، نمونه اولیه تولید و ارزیابی می‌شود. پس از تأیید نهایی نیز فرآیند طراحی و ساخت قالب تزریق پلاستیک و در ادامه خدمات تزریق پلاستیک برای تولید انبوه قطعات با بالاترین کیفیت انجام خواهد شد.

اگر قصد ساخت یک قالب باکیفیت، بادوام و مقرون‌به‌صرفه را دارید، انتخاب صحیح فولاد از همان ابتدای پروژه می‌تواند هزینه‌های تعمیر، توقف تولید و اصلاحات بعدی را به میزان قابل توجهی کاهش دهد و کیفیت نهایی محصول را تضمین کند.

سوالات متداول

سوال ۱: بهترین فولاد قالبسازی برای قالب تزریق پلاستیک چیست؟

پاسخ:
هیچ فولادی را نمی‌توان به عنوان بهترین گزینه برای تمام قالب‌ها معرفی کرد. انتخاب فولاد به عواملی مانند تیراژ تولید، نوع مواد پلاستیکی، کیفیت سطح مورد نیاز، شرایط کاری قالب و بودجه پروژه بستگی دارد. فولادهای P20، 1.2311، 1.2312، 1.2738، H13 و MO40 هر کدام برای کاربردهای خاصی طراحی شده‌اند.

سوال ۲: تفاوت فولاد P20 و 1.2312 چیست؟

پاسخ:
هر دو فولاد از پرکاربردترین فولادهای قالبسازی هستند، اما فولاد 1.2312 به دلیل وجود گوگرد، ماشینکاری آسان‌تر و سریع‌تری دارد. در مقابل، فولاد P20 یا 1.2311 قابلیت پولیش بهتری داشته و برای قالب‌هایی که کیفیت سطح قطعه اهمیت بالایی دارد، انتخاب مناسب‌تری محسوب می‌شود.

سوال ۳: فولاد MO40 در کدام قسمت‌های قالب استفاده می‌شود؟

پاسخ:
فولاد MO40 معمولاً برای صفحات نگهدارنده، پل‌های قالب، هولدرها و سایر قطعات سازه‌ای که تحت تنش مکانیکی قرار دارند استفاده می‌شود. این فولاد به دلیل استحکام و چقرمگی بالا، برای Core و Cavity پیشنهاد نمی‌شود.

سوال ۴: آیا قبل از ساخت قالب می‌توان عملکرد قطعه را بررسی کرد؟

پاسخ:
بله. در بسیاری از پروژه‌ها ابتدا طراحی سه‌بعدی قطعه انجام شده و سپس با استفاده از پرینت سه‌بعدی، نمونه اولیه تولید می‌شود. این روش باعث می‌شود مشکلات احتمالی قبل از ساخت قالب شناسایی شده و هزینه اصلاحات به میزان قابل توجهی کاهش پیدا کند.

سوال ۵: انتخاب فولاد چه تأثیری بر کیفیت قطعات تزریق پلاستیک دارد؟

پاسخ:
انتخاب صحیح فولاد باعث افزایش دقت ابعادی قالب، بهبود کیفیت سطح قطعات، افزایش عمر قالب، کاهش سایش و کاهش هزینه‌های تعمیر و نگهداری می‌شود. همچنین در تولید انبوه، انتخاب فولاد مناسب نقش مهمی در پایداری کیفیت محصولات دارد.
