سیستم پران قالب تزریق پلاستیک | راهنمای کامل انواع پران و خروج قطعه از قالب

سیستم پران قالب تزریق پلاستیک یکی از مهم‌ترین بخش‌های هر قالب است که وظیفه خروج ایمن قطعه پس از پایان فرآیند تزریق را بر عهده دارد. انتخاب صحیح نوع پران، محل قرارگیری آن، طراحی صفحه پران و هماهنگی با هندسه قطعه، تأثیر مستقیمی بر کیفیت محصول، سرعت تولید و عمر قالب دارد. در این مقاله با عملکرد سیستم پران، انواع پین پران، تیغه پران، بوش پران، صفحه پران و معیارهای طراحی و انتخاب هر یک آشنا می‌شوید.

سیستم پران قالب تزریق پلاستیک چیست؟

پس از تزریق مواد مذاب، قطعه پلاستیکی داخل قالب سرد شده و به دلیل انقباض، معمولاً به یکی از نیمه‌های قالب می‌چسبد. اگر مکانیزم مناسبی برای خارج کردن قطعه وجود نداشته باشد، امکان آسیب دیدن قطعه، ایجاد خط و خش، تغییر شکل یا حتی شکستن آن وجود خواهد داشت.

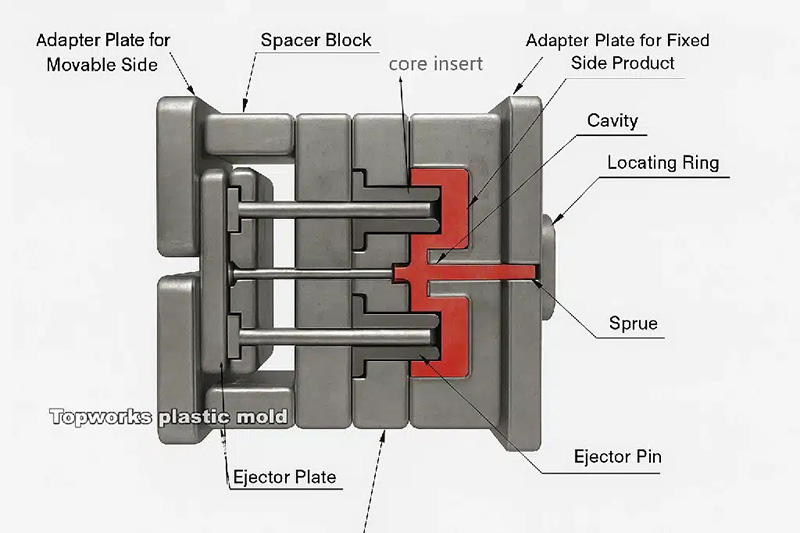

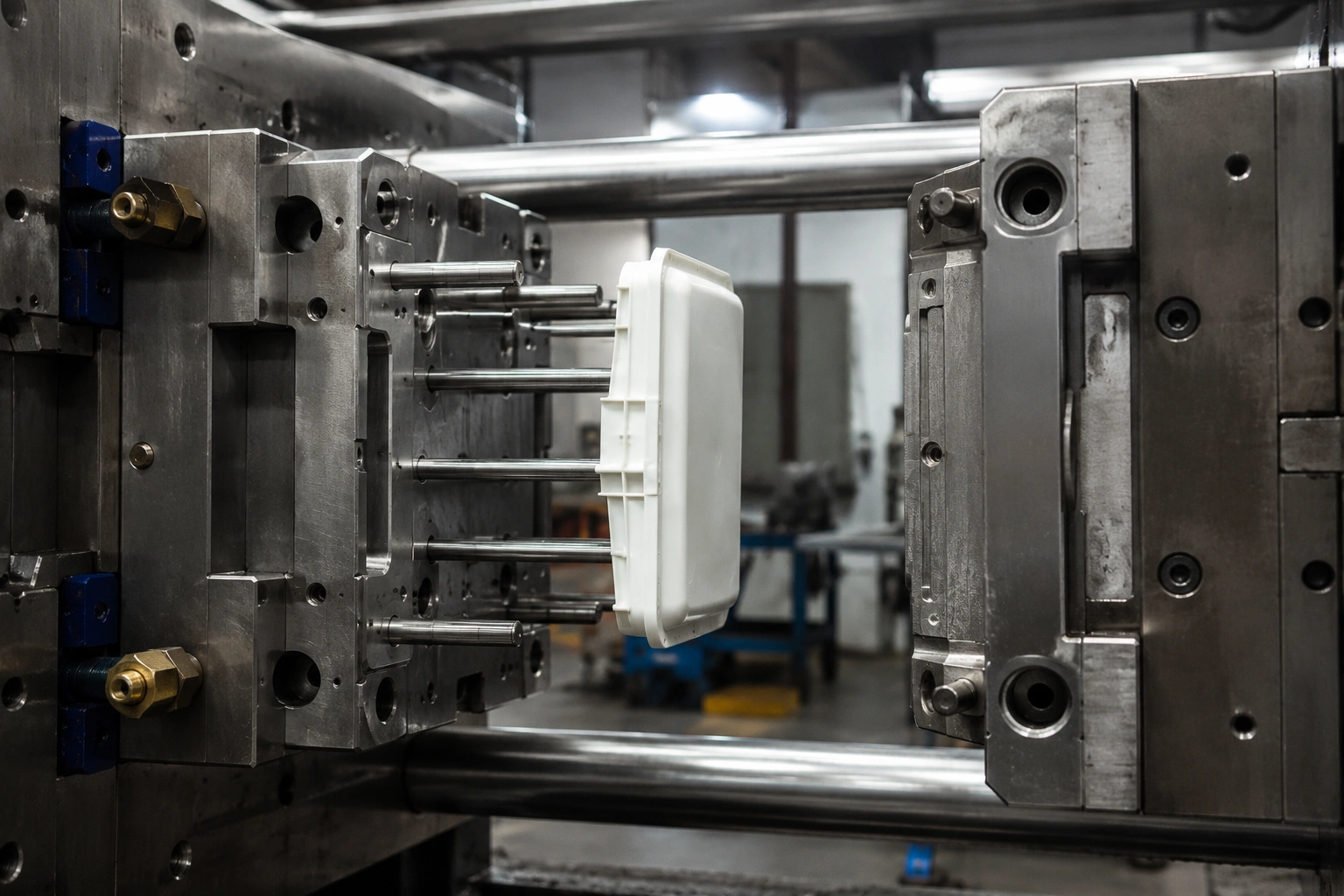

سیستم پران قالب تزریق پلاستیک مجموعه‌ای از قطعات مکانیکی است که پس از باز شدن قالب، نیروی لازم را برای جداسازی قطعه از Core یا Cavity تأمین می‌کند. این سیستم معمولاً از صفحه پران، پین‌های پران، تیغه‌های پران، بوش‌های پران، میل‌های راهنما و مکانیزم برگشت تشکیل شده و بر اساس شکل قطعه و نوع پلیمر طراحی می‌شود.

در پروژه‌های حرفه‌ای، طراحی محل قرارگیری پران‌ها همزمان با طراحی سه‌بعدی محصول و طراحی قالب انجام می‌شود. در بسیاری از پروژه‌ها نیز پیش از ساخت قالب، با استفاده از **پرینت سه‌بعدی** می‌توان عملکرد قطعه و حتی محل تقریبی پران‌ها را بررسی کرد تا از بروز مشکلات احتمالی در تولید انبوه جلوگیری شود.

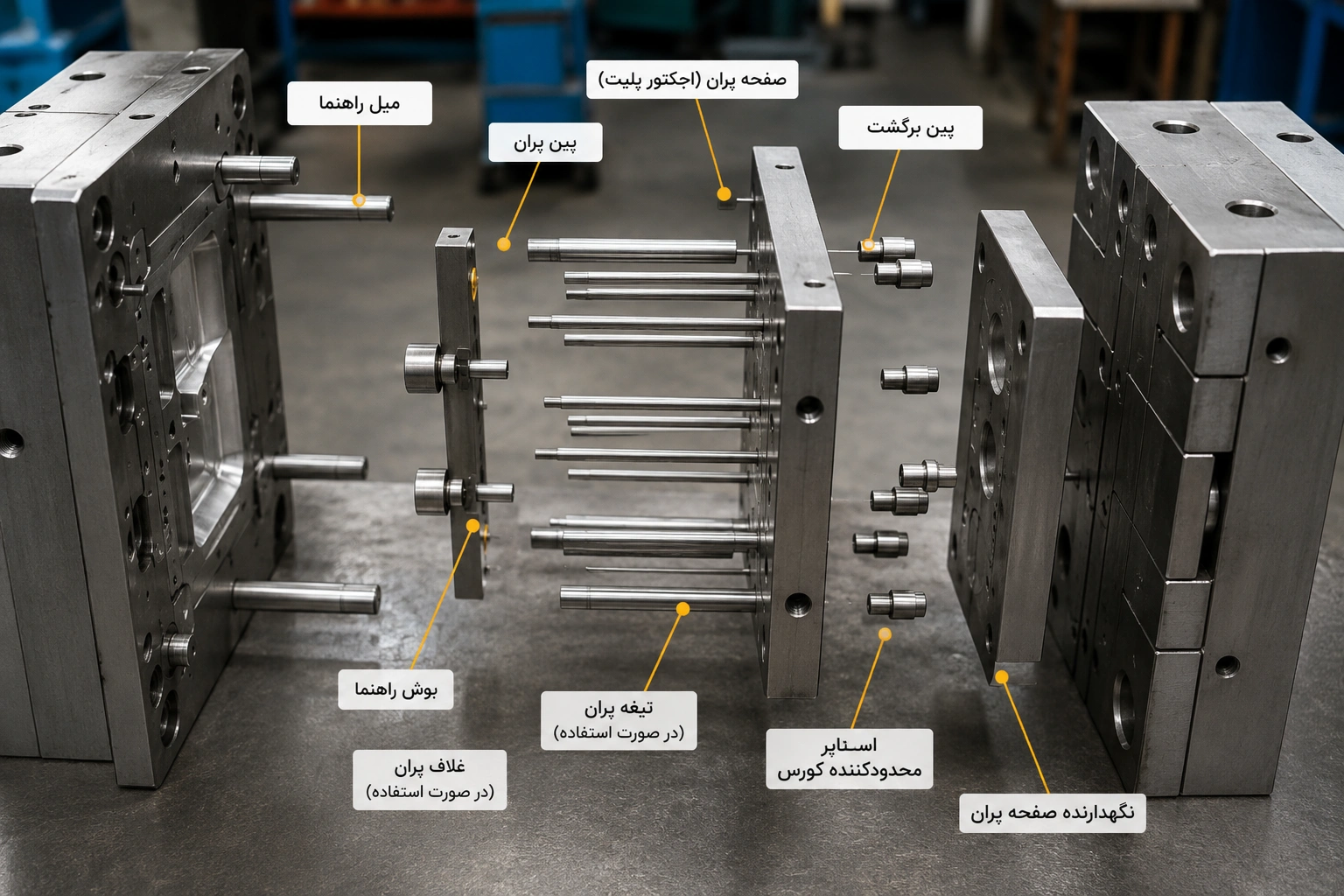

اجزای سیستم پران قالب تزریق پلاستیک

سیستم پران قالب تزریق پلاستیک تنها از چند پین ساده تشکیل نشده است، بلکه مجموعه‌ای از قطعات مکانیکی است که با هماهنگی کامل، وظیفه جداسازی قطعه از قالب را بر عهده دارند. هر یک از این اجزا نقش مشخصی در انتقال نیرو، هدایت حرکت صفحه پران و خروج ایمن قطعه ایفا می‌کنند. طراحی صحیح این مجموعه تأثیر مستقیمی بر کیفیت قطعه، سرعت تولید و عمر قالب دارد.

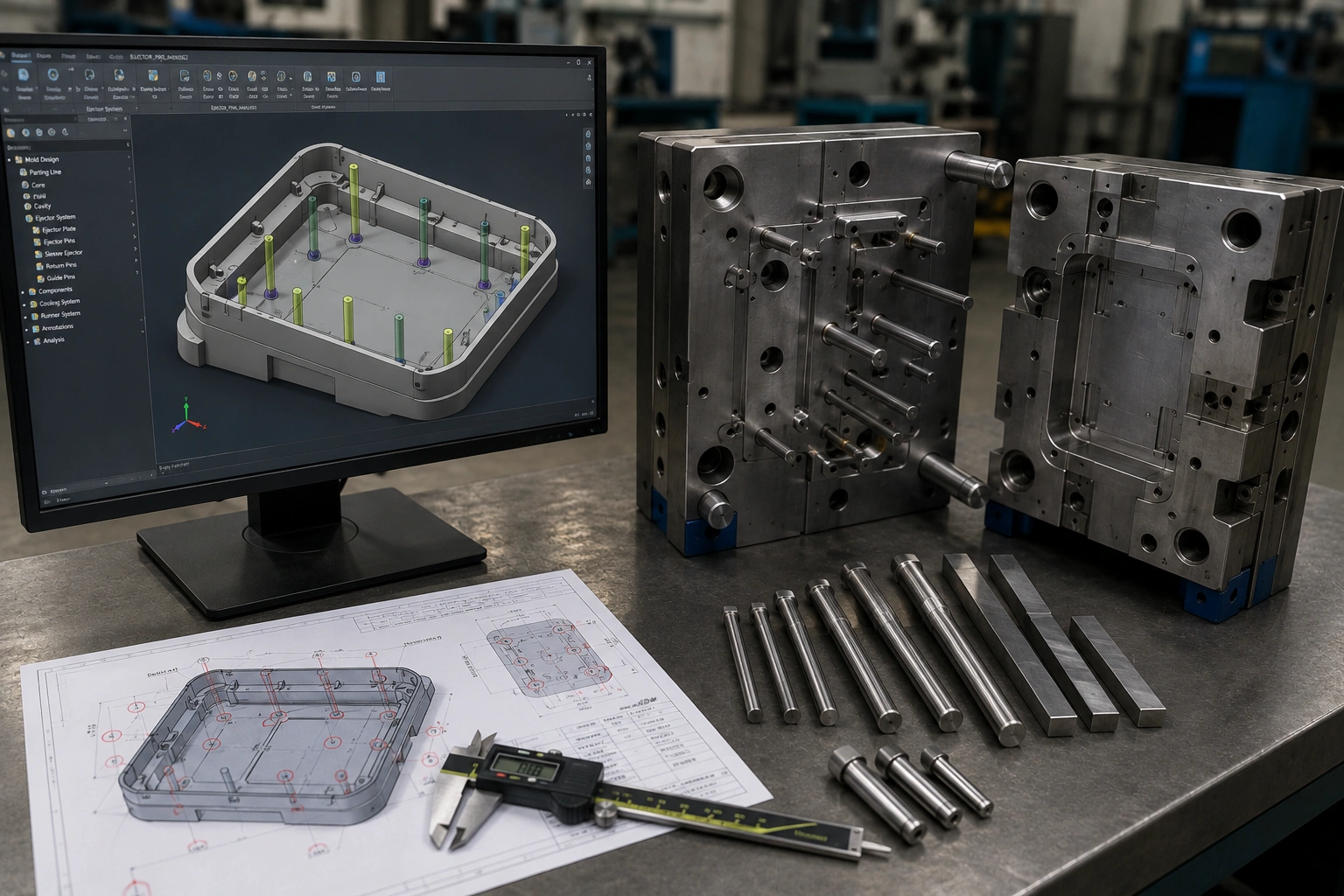

در فرآیند طراحی سه بعدی قالب تزریق پلاستیک، محل قرارگیری تمامی اجزای سیستم پران به‌صورت دقیق در نرم‌افزارهای CAD بررسی می‌شود تا از ایجاد تداخل با سیستم خنک‌کاری، راهگاه، کشویی‌ها و سایر اجزای قالب جلوگیری شود. در بسیاری از پروژه‌ها نیز با استفاده از پرینت سه بعدی نمونه اولیه، عملکرد مکانیزم پران قبل از ساخت قالب ارزیابی می‌شود تا هزینه اصلاحات در مرحله تولید کاهش یابد.

اجزای اصلی سیستم پران عبارت‌اند از:

۱- صفحه پران (Ejector Plate)

صفحه پران نیروی تولیدشده توسط دستگاه تزریق را به تمامی پین‌های پران منتقل می‌کند و باعث می‌شود تمام پران‌ها به‌صورت هم‌زمان حرکت کنند. دقت ماشینکاری و هم‌راستایی این صفحه نقش مهمی در عملکرد صحیح سیستم دارد.

۲- پین پران (Ejector Pin)

پین پران متداول‌ترین نوع پران است که با تماس مستقیم با قطعه، آن را از روی Core جدا می‌کند. قطر، تعداد و محل قرارگیری پین‌ها باید بر اساس شکل هندسی قطعه و نیروی مورد نیاز برای خروج آن تعیین شود.

۳- پین برگشت (Return Pin)

پس از پایان عملیات خروج قطعه، پین‌های برگشت صفحه پران را به موقعیت اولیه بازمی‌گردانند تا قالب برای سیکل بعدی آماده شود. عملکرد صحیح این قطعه از آسیب دیدن قالب و گیر کردن سیستم جلوگیری می‌کند.

۴- میل راهنمای صفحه پران

این میل‌ها حرکت صفحه پران را هدایت می‌کنند و مانع از ایجاد لقی یا حرکت نامتعادل آن می‌شوند. وجود آن‌ها باعث افزایش دقت عملکرد و کاهش استهلاک مجموعه پران خواهد شد.

۵- پیچ‌ها، استاپرها و قطعات نگهدارنده

این قطعات اگرچه کوچک هستند، اما در تنظیم کورس حرکت، جلوگیری از برخورد صفحه پران با سایر اجزای قالب و افزایش دوام مکانیزم نقش مهمی دارند.

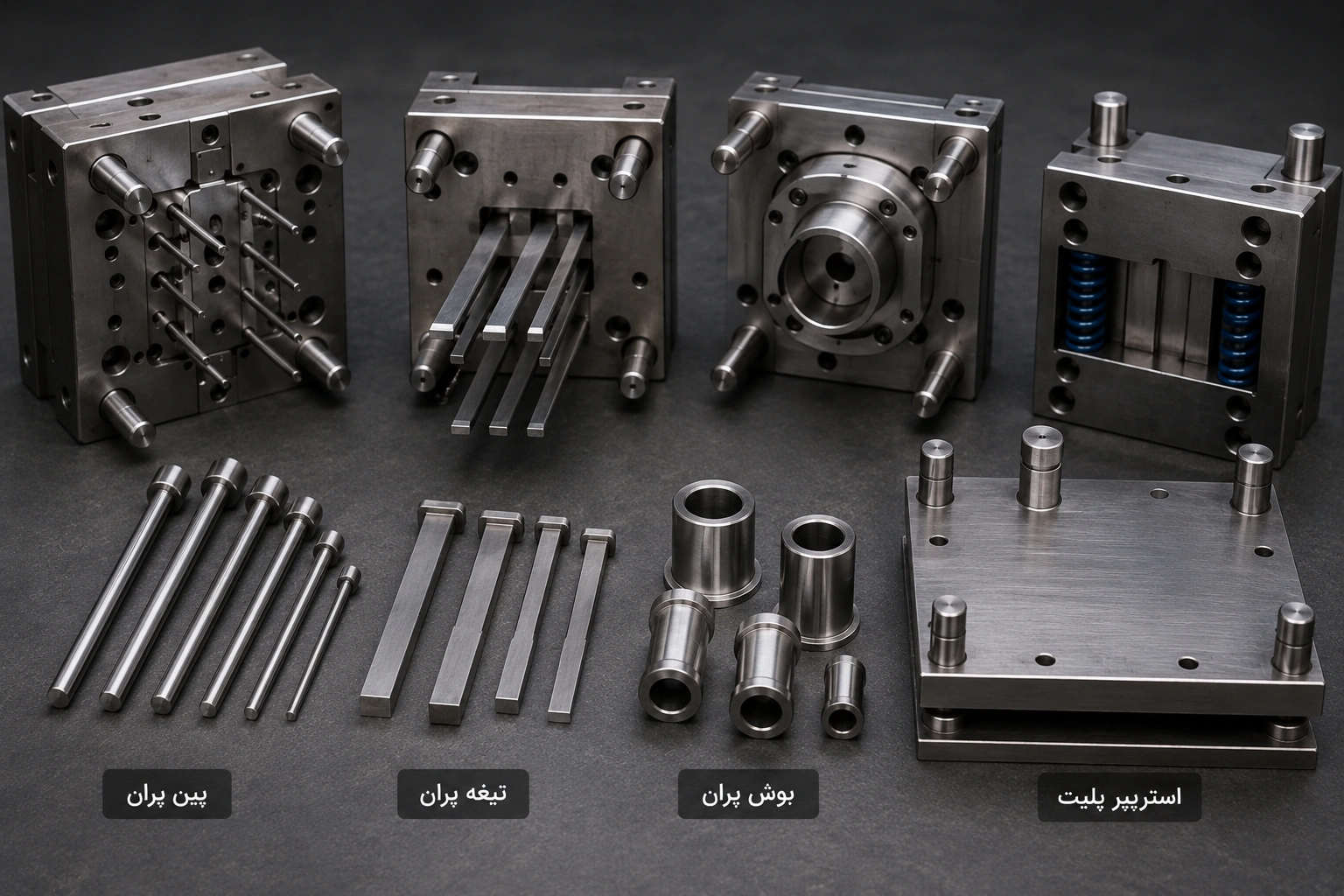

انواع پران در قالب تزریق پلاستیک

سیستم پران در تمامی قالب‌های تزریق پلاستیک عملکرد یکسانی ندارد. با توجه به شکل هندسی قطعه، محل قرارگیری سطوح گیر، ضخامت دیواره‌ها، جنس پلیمر و کیفیت سطح مورد نیاز، طراح قالب باید مناسب‌ترین نوع پران را انتخاب کند. انتخاب نادرست سیستم پران می‌تواند باعث ایجاد سفیدشدگی (Stress Whitening)، تغییر شکل قطعه، ایجاد اثر پین روی سطح محصول یا حتی شکستگی قطعه هنگام خروج از قالب شود.

در فرآیند طراحی سه بعدی قالب تزریق پلاستیک، نوع و محل قرارگیری هر پران از همان ابتدای طراحی مشخص می‌شود تا نیرو به صورت یکنواخت به قطعه منتقل شده و خروج قطعه بدون آسیب انجام شود.

انواع متداول پران عبارت‌اند از:

۱- پین پران (Ejector Pin)

رایج‌ترین نوع پران در قالب‌های تزریق پلاستیک است. این پین‌ها معمولاً برای قطعاتی استفاده می‌شوند که سطح تماس مناسبی برای اعمال نیرو دارند. انتخاب قطر، تعداد و محل نصب پین‌ها باید به گونه‌ای باشد که فشار به طور یکنواخت روی قطعه توزیع شود.

۲- تیغه پران (Blade Ejector)

برای قطعاتی با دیواره‌های باریک، شیارهای عمیق یا سطوح باریک که امکان استفاده از پین گرد وجود ندارد، از تیغه پران استفاده می‌شود. این نوع پران سطح تماس بیشتری ایجاد کرده و از تمرکز تنش جلوگیری می‌کند.

۳- بوش پران (Sleeve Ejector)

در قطعات استوانه‌ای مانند بوش‌ها، لوله‌ها یا قطعات دارای هسته گرد، بوش پران بهترین انتخاب است. این نوع پران نیرو را به صورت یکنواخت در اطراف قطعه توزیع کرده و احتمال تغییر شکل را کاهش می‌دهد.

۴- استریپر پلیت (Stripper Plate)

برای قطعات نازک، قطعات با سطح ظاهری حساس یا محصولات بسته‌بندی، از استریپر پلیت استفاده می‌شود. در این روش، به جای چند نقطه تماس، کل محیط قطعه به صورت یکنواخت از قالب جدا می‌شود.

۵- پران بادی (Air Ejector)

در برخی قالب‌های خاص، هوای فشرده برای شکستن خلأ بین قطعه و Core استفاده می‌شود. این روش معمولاً همراه سایر سیستم‌های پران به کار می‌رود و از آسیب به قطعات ظریف جلوگیری می‌کند.

۶- پران سوپاپی (Valve Ejector)

این سیستم در قالب‌های تخصصی و برخی قالب‌های چندمرحله‌ای استفاده می‌شود و امکان کنترل دقیق‌تر فرآیند خروج قطعه را فراهم می‌کند.

در بسیاری از قالب‌های صنعتی، تنها یک نوع پران استفاده نمی‌شود؛ بلکه چند مکانیزم مختلف به‌صورت هم‌زمان در کنار یکدیگر به کار می‌روند تا قطعه بدون ایجاد تنش، تابیدگی یا آسیب از قالب خارج شود. انتخاب این ترکیب به تجربه طراح قالب، نوع محصول و شرایط تولید بستگی دارد.

نحوه انتخاب محل و نوع پران در طراحی قالب تزریق پلاستیک

انتخاب محل قرارگیری پران‌ها تنها به خارج کردن قطعه از قالب محدود نمی‌شود، بلکه یکی از حساس‌ترین مراحل طراحی قالب تزریق پلاستیک به شمار می‌رود. طراح باید به گونه‌ای سیستم پران را طراحی کند که قطعه بدون ایجاد تنش، تغییر شکل یا آسیب از روی Core جدا شود و هم‌زمان هیچ اثری از محل پران روی سطوح ظاهری محصول باقی نماند.

برای تعیین محل مناسب پران‌ها، طراح قالب عوامل متعددی را بررسی می‌کند که مهم‌ترین آن‌ها عبارت‌اند از:

۱- شکل هندسی قطعه

قطعات دارای دیواره‌های بلند، سطوح نازک، شیارهای عمیق یا قسمت‌های استوانه‌ای به روش‌های متفاوتی برای خروج از قالب نیاز دارند. به همین دلیل محل قرارگیری پران‌ها در هر قطعه کاملاً متفاوت است.

۲- میزان نیروی لازم برای خروج قطعه

پس از سرد شدن، قطعه به دلیل انقباض به Core یا Cavity می‌چسبد. هرچه میزان این چسبندگی بیشتر باشد، نیروی بیشتری برای خروج قطعه لازم است و تعداد یا سطح تماس پران‌ها نیز افزایش پیدا می‌کند.

۳- ضخامت دیواره‌ها

پران‌ها معمولاً در قسمت‌هایی قرار می‌گیرند که ضخامت بیشتری دارند تا فشار واردشده باعث فرورفتگی یا تغییر شکل قطعه نشود. استفاده از پران در نقاط نازک می‌تواند موجب ایجاد آثار دائمی روی محصول شود.

۴- کیفیت سطح ظاهری قطعه

اگر یکی از سطوح قطعه به عنوان سطح نمایان یا تزئینی در نظر گرفته شده باشد، طراح تلاش می‌کند محل تماس پران‌ها را به سطوح پنهان منتقل کند تا هیچ اثری از پین پران روی محصول باقی نماند.

۵- نوع پلیمر مصرفی

رفتار پلیمرها در زمان سرد شدن با یکدیگر متفاوت است. موادی مانند پلی‌آمید، پلی‌کربنات یا پلی‌پروپیلن هرکدام میزان انقباض و چسبندگی متفاوتی دارند؛ بنابراین طراحی سیستم پران نیز متناسب با ویژگی‌های هر ماده انجام می‌شود.

۶- تحلیل سه‌بعدی قبل از ساخت قالب

در پروژه‌های حرفه‌ای، محل پران‌ها ابتدا در نرم‌افزارهای CAD بررسی شده و در صورت نیاز با استفاده از پرینت سه‌بعدی نمونه اولیه، عملکرد مکانیزم خروج قطعه ارزیابی می‌شود. این کار باعث کاهش خطاهای طراحی و جلوگیری از اصلاحات پرهزینه پس از ساخت قالب خواهد شد.

در نهایت، انتخاب نوع و محل پران نتیجه ترکیب محاسبات مهندسی، تجربه طراح قالب و شناخت رفتار پلیمر است. هرچه این مرحله با دقت بیشتری انجام شود، کیفیت قطعات تولیدی افزایش یافته، زمان سیکل تولید کاهش پیدا کرده و عمر قالب نیز بیشتر خواهد شد.

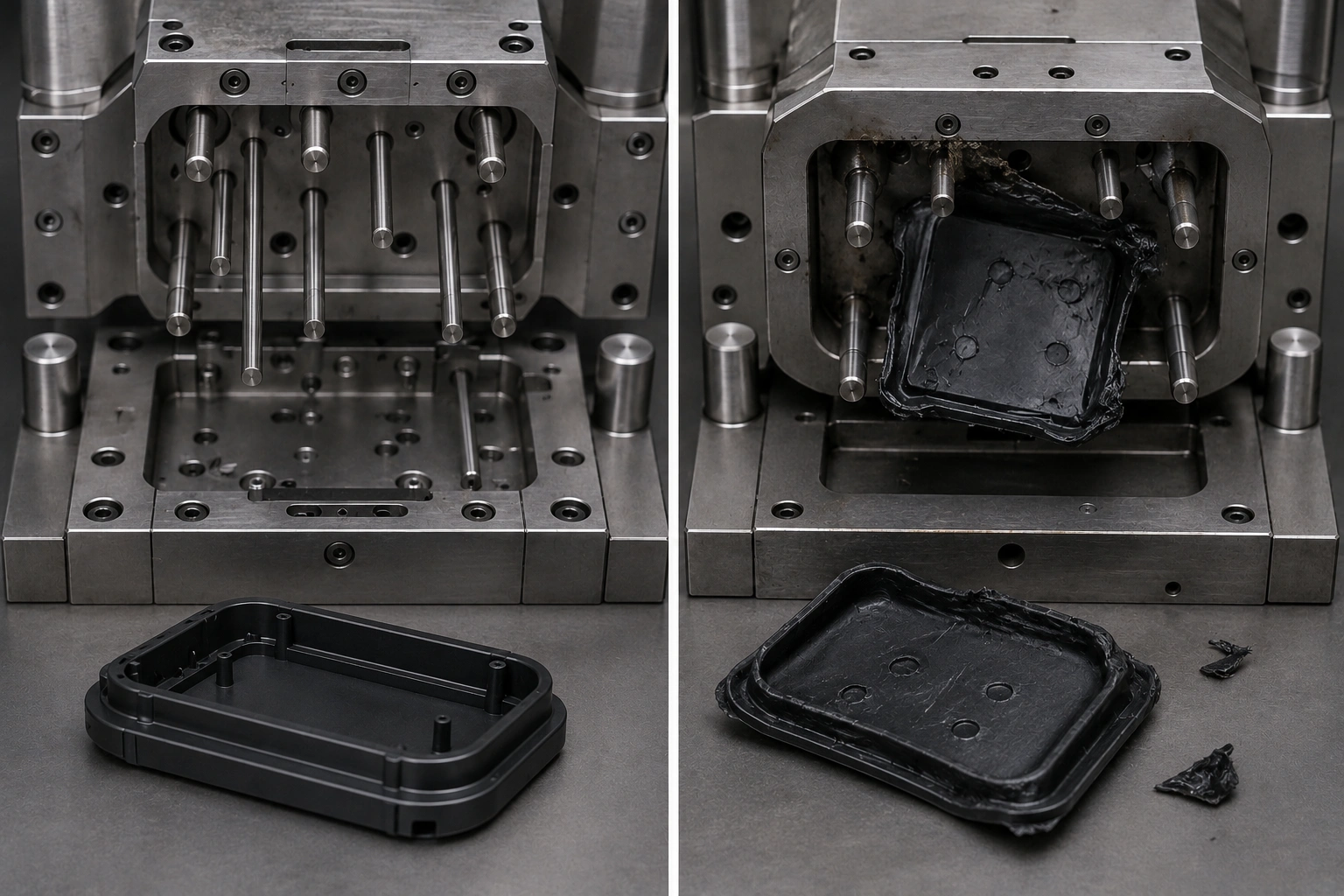

اشتباهات رایج در طراحی سیستم پران قالب تزریق پلاستیک

طراحی سیستم پران تنها به انتخاب نوع پران یا تعیین محل قرارگیری آن محدود نمی‌شود. بسیاری از مشکلاتی که در فرآیند تولید قطعات پلاستیکی مشاهده می‌شود، به دلیل طراحی نادرست سیستم خروج قطعه از قالب است. این ایرادات علاوه بر کاهش کیفیت محصول، باعث افزایش زمان سیکل تولید، استهلاک قالب و هزینه‌های تعمیر و نگهداری می‌شوند.

در ادامه، برخی از رایج‌ترین اشتباهات در طراحی سیستم پران را بررسی می‌کنیم.

۱- توزیع نامناسب پین‌های پران

اگر پین‌های پران تنها در یک بخش از قطعه قرار بگیرند، نیروی خروج به‌صورت نامتعادل توزیع می‌شود. در این شرایط ممکن است قطعه هنگام خروج خم شود، تاب بردارد یا حتی از یک سمت داخل قالب باقی بماند.

۲- انتخاب نادرست نوع پران

استفاده از پین پران در قطعاتی که به تیغه پران یا بوش پران نیاز دارند، باعث تمرکز تنش و ایجاد آثار دائمی روی قطعه می‌شود. انتخاب نوع پران باید بر اساس هندسه قطعه انجام شود، نه صرفاً بر اساس سادگی ساخت قالب.

۳- قرار دادن پران روی سطوح ظاهری

یکی از خطاهای متداول، جانمایی پین‌های پران روی سطوحی است که پس از مونتاژ محصول در معرض دید قرار می‌گیرند. این موضوع باعث ایجاد رد پران روی محصول شده و کیفیت ظاهری قطعه را کاهش می‌دهد.

۴- محاسبه نکردن نیروی خروج قطعه

هر پلیمر پس از سرد شدن میزان متفاوتی به هسته قالب می‌چسبد. اگر نیروی موردنیاز برای خروج قطعه به‌درستی محاسبه نشود، احتمال شکست پین‌های پران، گیر کردن قطعه یا آسیب به قالب افزایش پیدا می‌کند.

۵- نادیده گرفتن انقباض مواد پلاستیکی

میزان شرینکیج (Shrinkage) مواد مختلف با یکدیگر تفاوت دارد. این موضوع مستقیماً روی میزان چسبندگی قطعه به Core تأثیر می‌گذارد و در طراحی سیستم پران باید در نظر گرفته شود.

۶- عدم هماهنگی با سیستم خنک‌کاری و راهگاه

پران‌ها نباید با کانال‌های خنک‌کاری، بوش راهگاه، کشویی‌ها یا سایر اجزای قالب تداخل داشته باشند. به همین دلیل طراحی سیستم پران باید هم‌زمان با طراحی کامل قالب انجام شود.

۷- بی‌توجهی به تعمیر و نگهداری قالب

در قالب‌هایی که دسترسی به پین‌های پران دشوار است، عملیات سرویس و تعویض قطعات زمان‌بر خواهد بود. یک طراحی اصولی علاوه بر عملکرد مناسب، باید تعمیرات آینده را نیز ساده‌تر کند.

در پروژه‌های حرفه‌ای، تمامی این موارد پیش از ساخت قالب در محیط طراحی سه‌بعدی بررسی می‌شوند تا عملکرد سیستم پران در شرایط واقعی شبیه‌سازی شده و احتمال بروز خطا در مرحله تولید به حداقل برسد.

مقایسه انواع پران در قالب تزریق پلاستیک

همان‌طور که مشاهده می‌شود، هر نوع پران برای کاربرد مشخصی طراحی شده است. در قالب‌های صنعتی، معمولاً ترکیبی از چند سیستم پران مورد استفاده قرار می‌گیرد تا خروج قطعه با کمترین تنش و بیشترین دقت انجام شود. انتخاب صحیح این مکانیزم علاوه بر افزایش کیفیت محصول، باعث کاهش ضایعات، افزایش عمر قالب و کوتاه‌تر شدن زمان سیکل تولید خواهد شد.

📌 نکته مهم

در بسیاری از پروژه‌های قالب‌سازی، مشکل خروج قطعه به دلیل انتخاب نوع پران نیست، بلکه به دلیل جانمایی نادرست آن است. حتی بهترین پین‌های پران نیز اگر در محل مناسبی قرار نگیرند، می‌توانند باعث سفیدشدگی، تغییر شکل، ایجاد آثار پران روی قطعه یا افزایش استهلاک قالب شوند. به همین دلیل، طراحی سیستم پران باید هم‌زمان با طراحی سه‌بعدی محصول و قالب انجام شود تا تمامی نیروهای خروج قطعه به‌صورت یکنواخت توزیع شوند.

جمع‌بندی



سیستم پران قالب تزریق پلاستیک یکی از مهم‌ترین بخش‌های هر قالب است که نقش مستقیمی در کیفیت قطعه، سرعت تولید و عمر قالب دارد. انتخاب صحیح نوع پران، تعیین محل مناسب پین‌ها، طراحی اصولی صفحه پران و هماهنگی کامل با هندسه قطعه، از بروز بسیاری از مشکلات تولید جلوگیری می‌کند.

در پروژه‌های حرفه‌ای، طراحی سیستم پران از همان مراحل اولیه طراحی سه‌بعدی قالب تزریق پلاستیک انجام می‌شود و تمامی اجزای آن پیش از ساخت قالب بررسی و بهینه‌سازی می‌شوند. این رویکرد علاوه بر کاهش هزینه‌های اصلاح قالب، کیفیت قطعات تولیدی را افزایش داده و زمان سیکل تولید را نیز کاهش می‌دهد.

اگر قصد ساخت یک قالب تزریق پلاستیک با عملکرد پایدار و عمر بالا را دارید، طراحی اصولی سیستم پران را نباید به مرحله ساخت موکول کنید. بررسی دقیق مکانیزم خروج قطعه در مرحله طراحی، یکی از مهم‌ترین عوامل موفقیت یک پروژه صنعتی است.
