قالب تزریق پلاستیک از چه اجزایی تشکیل شده است؟
خلاصه مقاله
قالب تزریق پلاستیک مجموعهای مهندسیشده از قطعات و سیستمهای مختلف است که مواد پلاستیکی مذاب را به محصولی با شکل، ابعاد و کیفیت مشخص تبدیل میکند. هر بخش از قالب وظیفه جداگانهای دارد؛ برخی اجزا فرم نهایی قطعه را ایجاد میکنند و بخشهای دیگر وظیفه هدایت مواد، خنککاری، باز و بستهشدن قالب و خروج قطعه را بر عهده دارند.
از مهمترین اجزای قالب تزریق پلاستیک میتوان به هسته و حفره قالب، صفحات نگهدارنده، سیستم راهگاه و گیت، پینهای راهنما، سیستم خنککاری و مجموعه پران اشاره کرد. طراحی صحیح و هماهنگی این اجزا تأثیر مستقیمی بر کیفیت قطعه، سرعت تولید، طول عمر قالب و کاهش عیوب محصول دارد.
در این مقاله، اجزای اصلی قالب تزریق پلاستیک و وظیفه هر بخش را بهصورت کوتاه و کاربردی بررسی میکنیم.

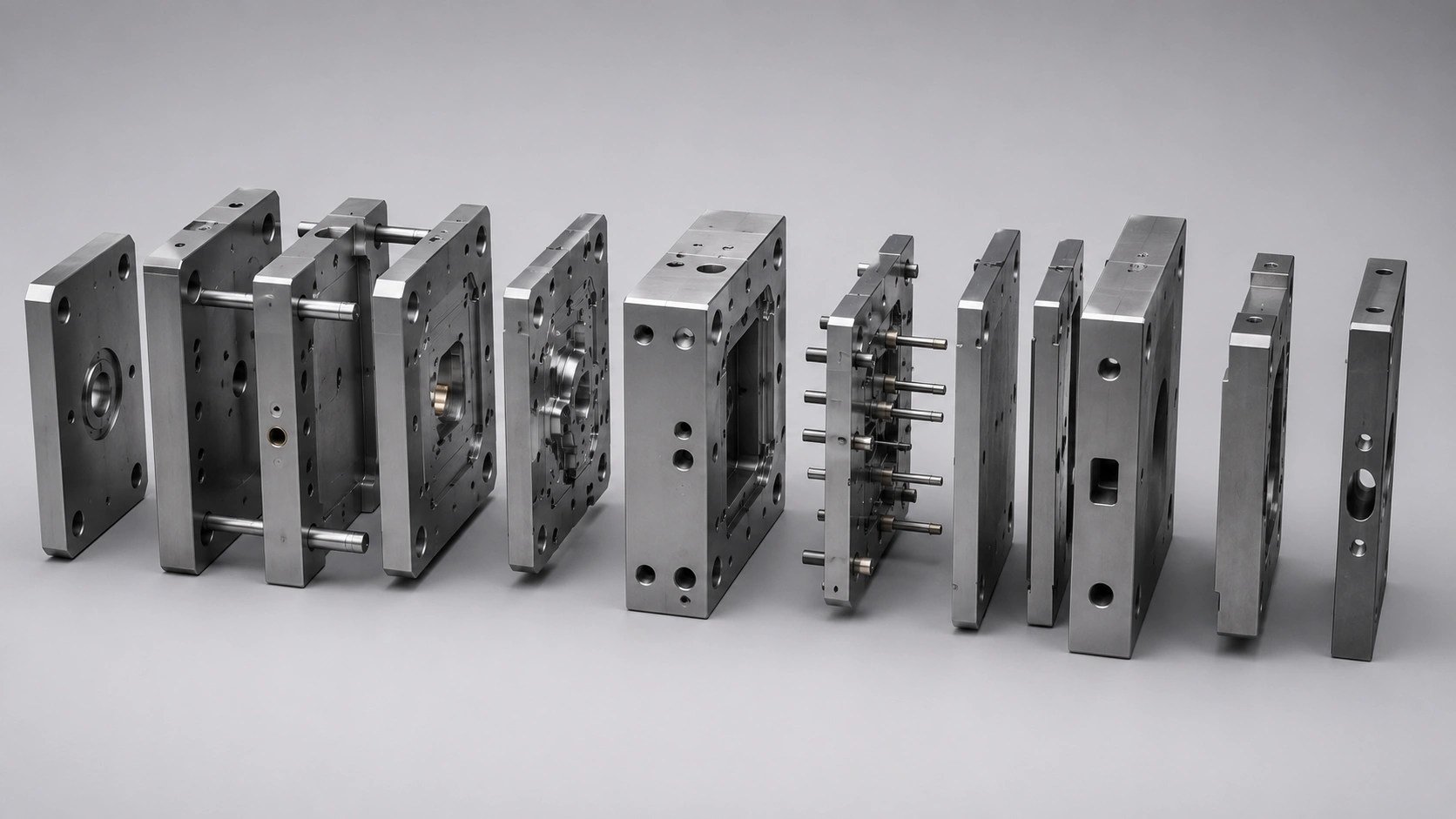

اجزای اصلی قالب تزریق پلاستیک
قالب تزریق پلاستیک از مجموعهای از صفحات، قطعات و سیستمهای مکانیکی تشکیل شده است که هرکدام وظیفه مشخصی دارند. هماهنگی این اجزا باعث میشود مواد مذاب بهدرستی وارد قالب شوند، شکل قطعه را ایجاد کنند و پس از خنکشدن بدون آسیب از قالب خارج شوند.
مهمترین اجزای قالب شامل موارد زیر هستند:
- هسته قالب (Core): بخش برجسته قالب است که معمولاً سطوح داخلی قطعه پلاستیکی را شکل میدهد.
- حفره قالب (Cavity): فضای شکلدهندهای است که معمولاً فرم خارجی قطعه در آن ایجاد میشود.
- صفحات قالب: اجزای مختلف قالب را نگه میدارند و باعث اتصال قالب به دستگاه تزریق میشوند.
- پین و بوش راهنما: دو نیمه قالب را هنگام بستهشدن در موقعیت صحیح قرار میدهند.
- سیستم راهگاه و گیت: مواد مذاب را از نازل دستگاه به حفره قالب هدایت میکند.
- سیستم خنککاری: دمای قالب را کنترل کرده و به جامدشدن قطعه کمک میکند.
- سیستم پران: پس از بازشدن قالب، قطعه تولیدشده را از بخش متحرک خارج میکند.
طراحی ابعاد و موقعیت این اجزا باید براساس هندسه قطعه، جنس مواد و شرایط تولید انجام شود. به همین دلیل، بررسی دقیق محصول و تهیه مدل سهبعدی صنعتی پیش از طراحی قالب میتواند از بسیاری از خطاهای ساخت و اصلاحات پرهزینه جلوگیری کند.
«چیدمان صحیح اجزا در مرحله طراحی سه بعدی قالب تزریق پلاستیک انجام میشود.»

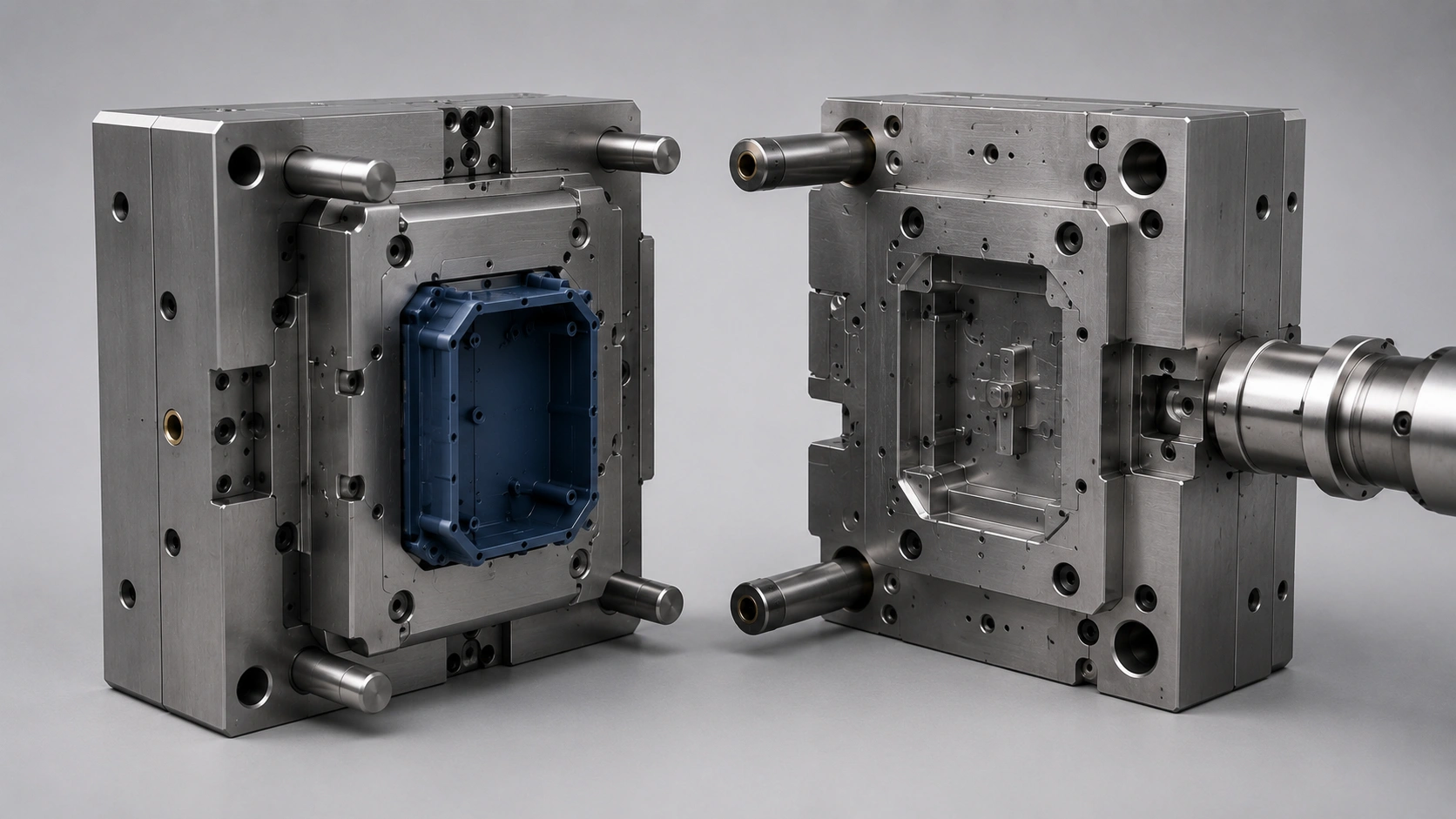

بخش ثابت و بخش متحرک قالب تزریق پلاستیک
قالب تزریق پلاستیک معمولاً از دو نیمه اصلی تشکیل میشود: بخش ثابت و بخش متحرک. بخش ثابت در سمت نازل دستگاه قرار میگیرد و مسیر ورود مواد مذاب به قالب را در خود جای میدهد. بخش متحرک نیز همراه با واحد گیره دستگاه حرکت میکند تا قالب باز و بسته شود.
پس از تزریق و خنکشدن مواد، بخش متحرک از بخش ثابت فاصله میگیرد و قطعه معمولاً روی سمت متحرک باقی میماند تا سیستم پران بتواند آن را از قالب خارج کند. پینها و بوشهای راهنما نیز هنگام بستهشدن قالب، دو نیمه را با دقت در موقعیت صحیح قرار میدهند.
هماهنگی میان بخش ثابت و متحرک اهمیت زیادی دارد؛ زیرا هرگونه ناهماهنگی میتواند باعث ایجاد پلیسه، اختلاف ابعادی، آسیب به سطوح قالب یا کاهش کیفیت قطعه نهایی شود.
«در قالبهای دارای زیربُرش، استفاده از کشویی قالب تزریق پلاستیک ضروری است.»«نمونه کاربرد کشویی و سایر اجزا را میتوانید در قالب جعبه تقسیم برق مشاهده کنید.»
«انتخاب فولاد قالبسازی مناسب برای هر بخش قالب، نقش مهمی در دوام و کیفیت آن دارد.»

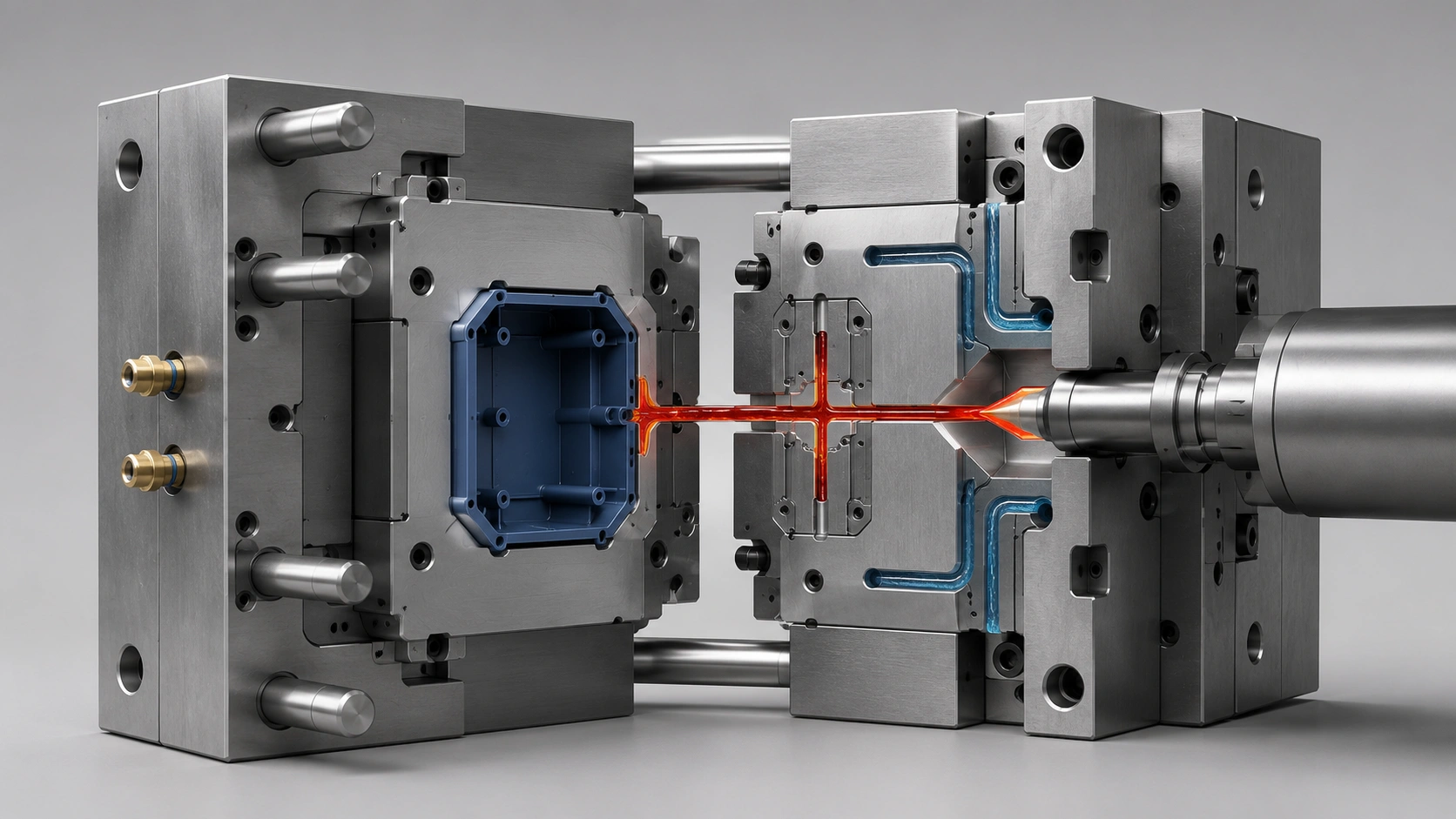

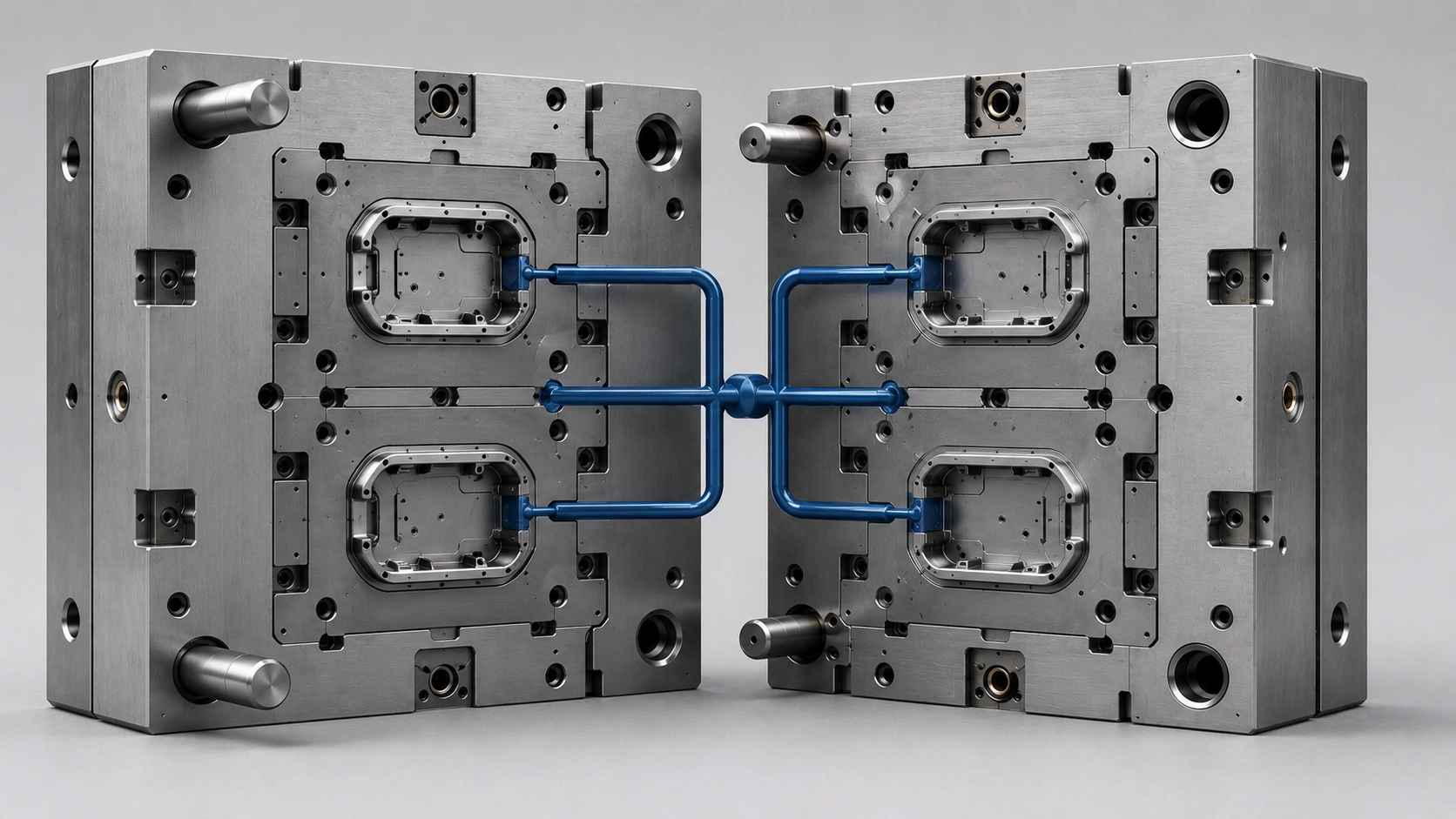

سیستم راهگاه و گیت در قالب تزریق پلاستیک
مواد مذاب پس از خروج از نازل دستگاه، از طریق سیستم راهگاه به حفره قالب منتقل میشوند. این سیستم معمولاً شامل بوش تزریق، راهگاه اصلی، راهگاههای فرعی و گیت است و باید مواد را با کمترین افت فشار و بهصورت یکنواخت به محل شکلگیری قطعه برساند.
گیت آخرین مسیر ورود مواد به حفره قالب است. محل، ابعاد و نوع گیت باید براساس شکل قطعه، ضخامت دیواره، نوع مواد و کیفیت ظاهری موردنیاز انتخاب شود. طراحی نامناسب گیت میتواند باعث ایجاد عیوبی مانند پرنشدن قالب، خط جوش، تاببرداشتگی یا باقیماندن اثر نامناسب روی سطح قطعه شود.
پس از ساخت قالب، تنظیم دما، فشار و سرعت تزریق نیز اهمیت زیادی دارد. انجام صحیح خدمات تزریق پلاستیک کمک میکند مواد بهدرستی در مسیر راهگاه جریان پیدا کنند و حفره قالب بهصورت کامل پر شود.

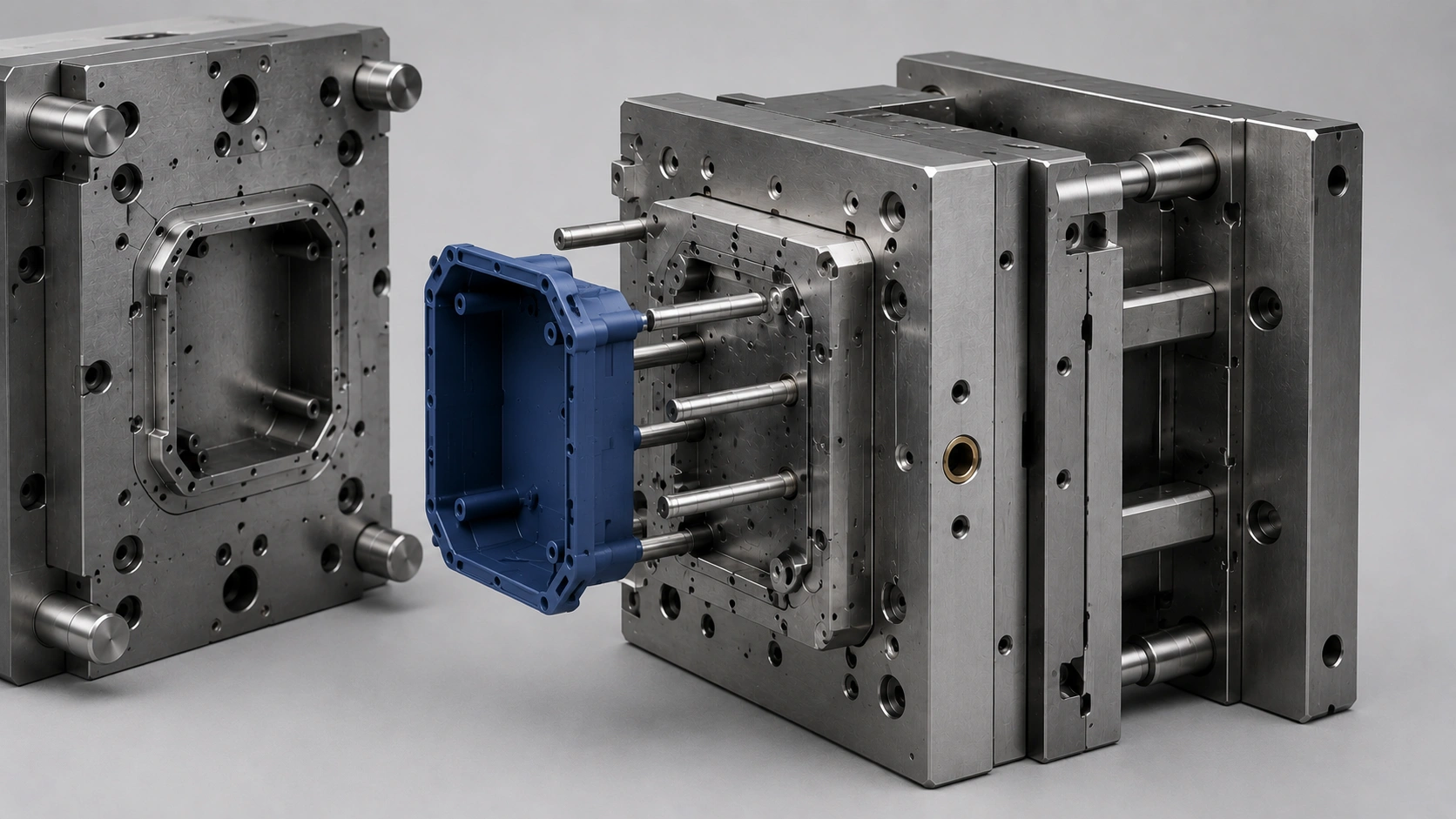

سیستم پران در قالب تزریق پلاستیک
پس از خنکشدن قطعه و بازشدن قالب، قطعه معمولاً به دلیل انقباض روی هسته بخش متحرک باقی میماند. در این مرحله، سیستم پران با حرکت به سمت جلو، قطعه را از سطح قالب جدا میکند تا چرخه بعدی تولید آغاز شود.
سیستم پران معمولاً از صفحات پران، پینهای پران و اجزای هدایتکننده تشکیل شده است. تعداد، قطر و محل قرارگیری پینها باید براساس شکل، ضخامت و استحکام قطعه انتخاب شود تا نیروی خروج بهصورت مناسب توزیع شود.
اگر محل پینهای پران بهدرستی انتخاب نشود، ممکن است روی قطعه اثر نامناسب ایجاد شود یا هنگام خروج، مشکلاتی مانند تغییر شکل، سفیدشدگی و شکستگی به وجود آید. به همین دلیل، عملکرد سیستم پران باید پیش از ساخت قالب بررسی شود و در صورت نیاز میتوان با نمونهسازی به روش پرینت سهبعدی نحوه خروج و نقاط حساس قطعه را بهتر ارزیابی کرد.
«در قالب تزریق قطعات پزشکی تمام اجزای قالب با تلرانس بسیار دقیق طراحی و ساخته شدهاند.»

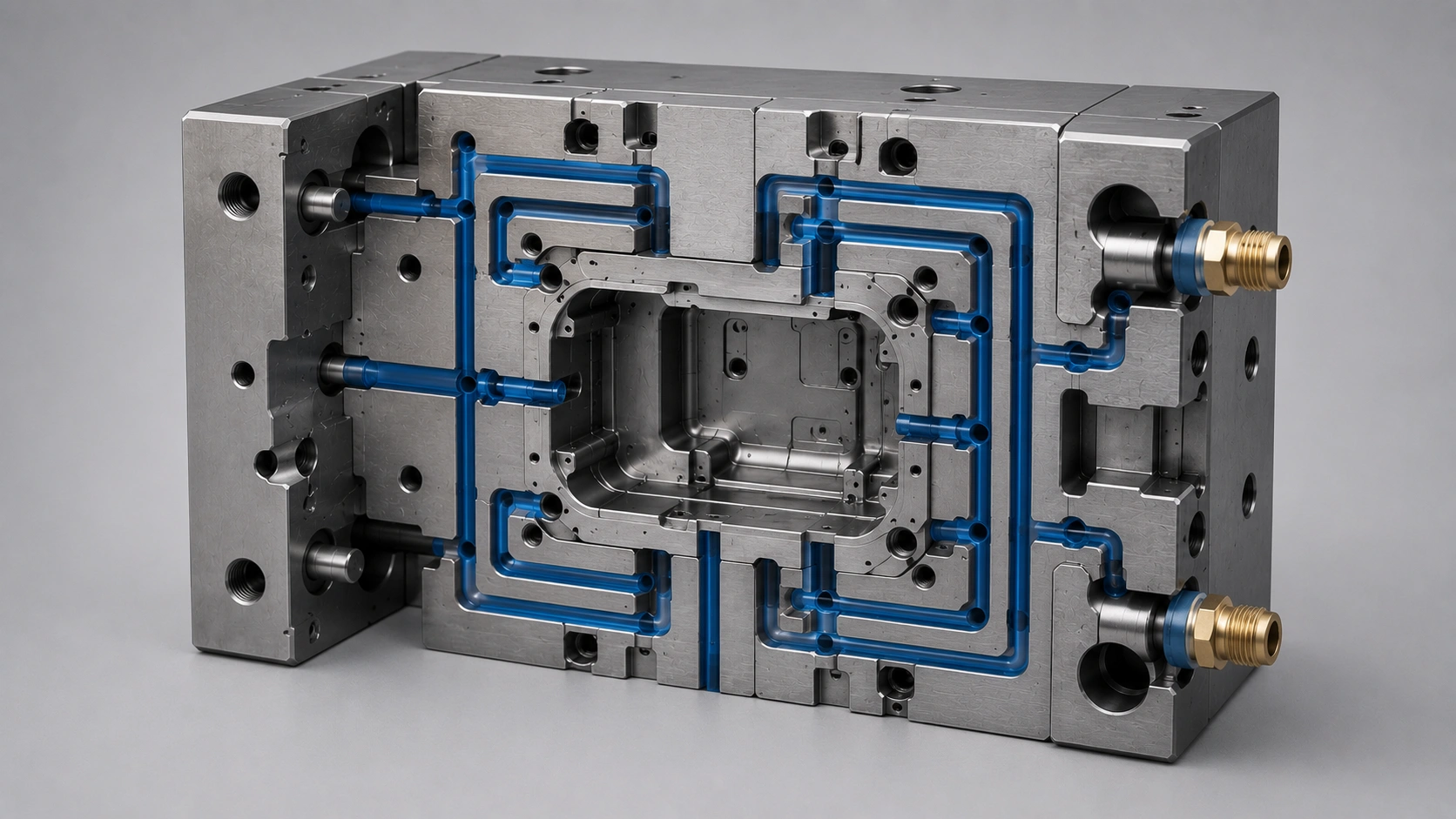

سیستم خنککاری قالب تزریق پلاستیک
پس از ورود مواد مذاب به حفره قالب، باید حرارت قطعه بهصورت کنترلشده کاهش پیدا کند تا پلاستیک جامد شود و قطعه بدون تغییر شکل از قالب خارج شود. این وظیفه بر عهده سیستم خنککاری است که معمولاً از مجموعهای از کانالهای داخلی برای گردش آب تشکیل میشود.
محل و فاصله کانالهای خنککاری باید متناسب با شکل قطعه و ضخامت بخشهای مختلف آن طراحی شود. خنککاری نامتعادل میتواند باعث ایجاد مشکلاتی مانند تاببرداشتگی، جمعشدگی نامتقارن، فرورفتگی سطح یا افزایش زمان تولید شود.
عملکرد مناسب این سیستم علاوه بر حفظ کیفیت قطعه، زمان هر چرخه تزریق را کاهش میدهد و به تولید پایدارتر کمک میکند. به همین دلیل، مسیر کانالها باید هنگام طراحی قالب بررسی شود تا تمام نواحی قطعه با سرعتی مناسب و تا حد امکان یکنواخت خنک شوند.
«برای مشاهده نحوه استفاده از این اجزا در یک پروژه واقعی، قالب تزریق هوستافرم را ببینید.»
«یکی دیگر از نمونههای صنعتی، قالب تزریق دستگیره UPVC است که از ساختار مشابهی بهره میبرد.»
جمعبندی
قالب تزریق پلاستیک از مجموعهای از قطعات و سیستمهای هماهنگ تشکیل شده است که هرکدام وظیفه مشخصی در فرایند تولید دارند. هسته و حفره، شکل اصلی محصول را ایجاد میکنند؛ سیستم راهگاه و گیت مواد مذاب را به داخل قالب میرساند و بخش ثابت و متحرک، باز و بستهشدن صحیح قالب را امکانپذیر میکنند.
پس از پرشدن حفره، کانالهای خنککاری به کاهش کنترلشده دمای قطعه کمک میکنند و در پایان، سیستم پران قطعه جامدشده را از قالب خارج میکند. طراحی صحیح هرکدام از این اجزا میتواند بر کیفیت ظاهری، دقت ابعادی، زمان تولید و طول عمر قالب تأثیر مستقیم داشته باشد.
به همین دلیل، قالب تزریق پلاستیک فقط از دو صفحه فلزی تشکیل نشده است؛ بلکه یک مجموعه مهندسیشده است که اجزای آن باید متناسب با شکل قطعه، نوع مواد، تیراژ تولید و شرایط دستگاه طراحی و ساخته شوند.
«تعداد اجزا و مکانیزمهای قالب، مستقیماً بر هزینه ساخت قالب تزریق پلاستیک تأثیر میگذارد.»
سوالات متداول درباره اجزای قالب تزریق پلاستیک
1. قالب تزریق پلاستیک از چه اجزایی تشکیل شده است؟
قالب تزریق پلاستیک از اجزایی مانند هسته و حفره، صفحات قالب، پین و بوش راهنما، سیستم راهگاه و گیت، کانالهای خنککاری و مجموعه پران تشکیل میشود. هرکدام از این بخشها وظیفه مشخصی در شکلدهی و تولید قطعه دارند.
2. تفاوت هسته (Core) و حفره (Cavity) قالب چیست؟
هسته معمولاً بخش برجسته قالب است و سطوح داخلی قطعه را شکل میدهد. حفره نیز فضای شکلدهندهای است که معمولاً فرم خارجی محصول در آن ایجاد میشود. ترکیب این دو بخش، فضای موردنیاز برای شکلگیری قطعه پلاستیکی را به وجود میآورد.
3. وظیفه سیستم راهگاه و گیت در قالب چیست؟
سیستم راهگاه، مواد پلاستیکی مذاب را از نازل دستگاه به سمت حفره قالب هدایت میکند. گیت نیز آخرین بخش مسیر ورود مواد است و محل و ابعاد آن میتواند بر نحوه پرشدن قالب و کیفیت قطعه تأثیر بگذارد.
4. چرا قالب تزریق پلاستیک به سیستم خنککاری نیاز دارد؟
سیستم خنککاری حرارت مواد مذاب را کاهش میدهد تا قطعه بهصورت کنترلشده جامد شود. طراحی مناسب کانالهای خنککاری میتواند به کاهش زمان تولید و جلوگیری از عیوبی مانند تاببرداشتگی و جمعشدگی نامتقارن کمک کند.
5. سیستم پران چگونه قطعه را از قالب خارج میکند؟
پس از خنکشدن قطعه و بازشدن قالب، صفحات پران حرکت میکنند و نیروی لازم را به پینهای پران انتقال میدهند. پینها قطعه را از روی هسته جدا میکنند تا قالب برای شروع چرخه بعدی آماده شود.
