هزینه ساخت قالب تزریق پلاستیک چگونه محاسبه میشود؟
هزینه ساخت قالب تزریق پلاستیک با یک قیمت ثابت یا فقط بر اساس ابعاد ظاهری قطعه تعیین نمیشود. برای برآورد دقیق، ابتدا باید فایل سهبعدی، نقشه یا نمونه قطعه بررسی شود و اطلاعاتی مانند جنس ماده پلیمری، تیراژ تولید، تعداد کویته، کیفیت سطح، دقت ابعادی و عمر مورد انتظار قالب مشخص شوند.

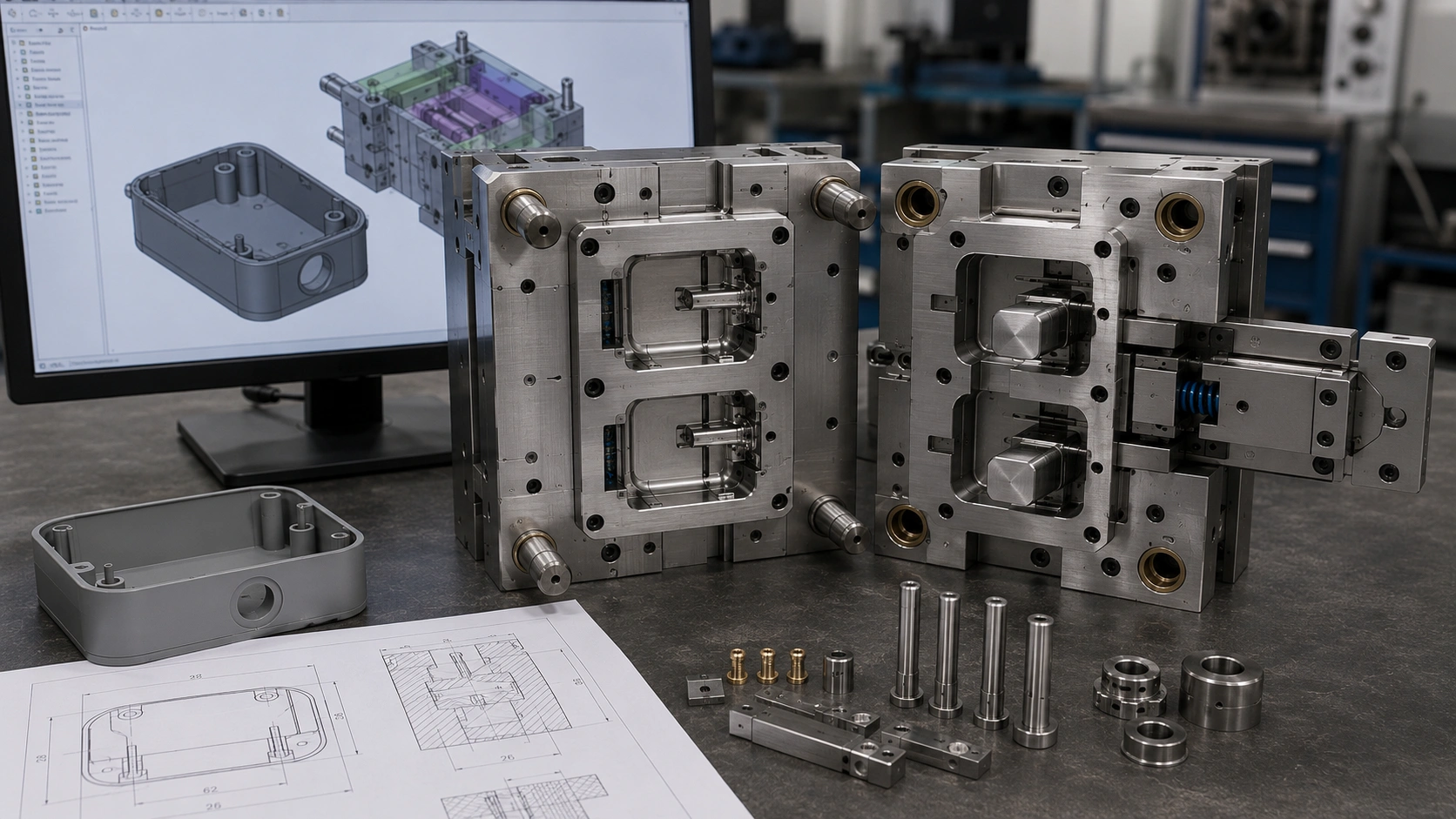

هندسه قطعه یکی از مهمترین عوامل مؤثر بر قیمت قالب است. وجود آندرکات، سوراخ یا شیار جانبی، رزوه، خار، دیوارههای عمیق و بخشهایی که در جهت بازشدن قالب آزاد نمیشوند، ممکن است استفاده از کشویی، لیفتر، مکانیزم رزوهبازکن یا اجزای متحرک دیگر را ضروری کند. افزایش تعداد قطعات و مکانیزمهای قالب معمولاً باعث افزایش زمان طراحی، ماشینکاری، مونتاژ و تنظیم میشود.
ابعاد قطعه نیز بر اندازه سنبه و ماتریس، ابعاد صفحات، مقدار فولاد مصرفی، وزن قالب و ظرفیت تجهیزات موردنیاز اثر میگذارد. بااینحال، بزرگبودن قطعه همیشه به معنای گرانتر بودن قالب نیست؛ زیرا ممکن است یک قطعه کوچک با هندسه پیچیده، تلرانسهای محدود یا چند مکانیزم جانبی، هزینه ساخت بیشتری نسبت به یک قطعه بزرگ اما ساده داشته باشد.
تعداد کویته یا حفرههای قالب نیز باید بر اساس تیراژ، زمان تولید، ظرفیت دستگاه تزریق و هزینه سرمایهگذاری بررسی شود. افزایش تعداد کویته میتواند ظرفیت تولید در هر سیکل را بیشتر کند، اما معمولاً ابعاد قالب، مقدار ماشینکاری، پیچیدگی راهگاه، سیستم خنککاری و هزینه ساخت را نیز افزایش میدهد.
نوع فولاد و کیفیت قطعات استاندارد بر قیمت اولیه و عمر قالب تأثیر دارند. انتخاب فولاد باید بر اساس تیراژ مورد انتظار، نوع ماده پلیمری، میزان سایش یا خورندگی، کیفیت سطح و شرایط تولید انجام شود. استفاده از فولاد گرانتر همیشه ضروری نیست و انتخاب فولاد ارزانتر نیز برای همه پروژهها تصمیم اقتصادی محسوب نمیشود.
نوع سیستم راهگاه، طراحی خنککاری، روش پران، کیفیت پرداخت سطح و نیاز به عملیات حرارتی از عوامل دیگر تعیینکننده هزینه هستند. قالبهای دارای راهگاه گرم معمولاً به تجهیزات و کنترل بیشتری نیاز دارند؛ درحالیکه قالب راهگاه سرد ممکن است ساختار سادهتری داشته باشد، اما مقدار راهگاه و ضایعات تولید نیز باید در محاسبات بررسی شود.
هزینه پروژه فقط به ماشینکاری فولاد محدود نیست. طراحی یا اصلاح مدل قطعه، طراحی قالب، خرید فولاد و قطعات استاندارد، فرزکاری CNC، وایرکات، اسپارک، سنگزنی، عملیات حرارتی، پرداخت، مونتاژ، تست، نمونهگیری و اصلاحات پس از آزمون میتوانند بخشی از هزینه نهایی باشند.
برای مقایسه پیشنهادهای قیمت، بهتر است فقط مبلغ نهایی بررسی نشود. جنس فولاد، تعداد کویته، نوع راهگاه، مکانیزمهای جانبی، قطعات استاندارد، محدوده تست و اصلاح، زمان تحویل و خدمات پس از ساخت باید در پیشنهاد فنی مشخص باشند. دو قالب با ظاهر مشابه ممکن است از نظر ساختار، عمر، کیفیت تولید و هزینه نگهداری تفاوت زیادی داشته باشند.
در این مقاله، تمام عوامل مؤثر بر هزینه ساخت قالب تزریق پلاستیک را بررسی میکنیم، اجزای اصلی هزینه را توضیح میدهیم و نشان میدهیم چگونه میتوان بدون کاهش غیرمنطقی کیفیت، هزینه پروژه را مدیریت کرد.
چرا بدون بررسی قطعه نمیتوان هزینه ساخت قالب تزریق پلاستیک را دقیق محاسبه کرد؟
یکی از اولین پرسشهای مشتریان هنگام شروع یک پروژه این است که: «ساخت قالب این قطعه چقدر هزینه دارد؟» پاسخ دقیق به این سؤال فقط با دانستن نام قطعه، وزن تقریبی یا ابعاد کلی آن امکانپذیر نیست؛ زیرا هزینه قالب به مجموعهای از عوامل هندسی، فنی و تولیدی وابسته است.
ممکن است دو قطعه ابعاد و وزن تقریباً یکسانی داشته باشند، اما هزینه ساخت قالب آنها تفاوت زیادی داشته باشد. یک قطعه میتواند با قالبی ساده و بدون مکانیزم جانبی تولید شود، درحالیکه قطعه دیگر به دلیل وجود سوراخ جانبی، آندرکات، رزوه یا شکل پیچیده به کشویی، لیفتر یا مکانیزمهای متحرک نیاز داشته باشد.
همچنین قیمت قالب فقط به شکل قطعه وابسته نیست. جنس ماده پلیمری، تیراژ تولید، تعداد کویته، کیفیت سطح، دقت ابعادی، نوع راهگاه و عمر مورد انتظار قالب نیز میتوانند ساختار قالب و هزینه نهایی پروژه را تغییر دهند.
به همین دلیل، اعلام قیمت بدون بررسی اطلاعات فنی معمولاً یک برآورد اولیه است و نباید بهعنوان قیمت قطعی ساخت در نظر گرفته شود.
در نمونهکار قالب تزریق دستگیره UPVC میتوانید مشاهده کنید که چگونه طراحی مناسب قالب، علاوه بر افزایش کیفیت، به کاهش هزینههای تولید نیز کمک میکند.
برای برآورد هزینه قالب چه اطلاعاتی موردنیاز است؟
برای بررسی اولیه، بهتر است اطلاعات زیر در اختیار مجموعه قالبساز قرار بگیرند:
- فایل سهبعدی قطعه، در صورت وجود
- نقشه دوبعدی و ابعاد اصلی
- نمونه فیزیکی قطعه
- تصاویر واضح از زوایای مختلف
- کاربرد محصول
- جنس ماده پلیمری
- تیراژ مورد انتظار
- تعداد قطعات موردنیاز در یک بازه زمانی
- کیفیت ظاهری سطح
- ابعاد و تلرانسهای مهم
- نحوه مونتاژ قطعه
- رنگ و شرایط ظاهری محصول
- دستگاه تزریق موردنظر، در صورت مشخصبودن
- محدودیت زمان تولید یا زمان سیکل
ممکن است همه این اطلاعات در شروع پروژه آماده نباشند. در چنین شرایطی، بررسی با اطلاعات موجود آغاز میشود و موارد تکمیلی پیش از طراحی یا ارائه قیمت نهایی مشخص خواهند شد.
فایل سهبعدی چه اطلاعاتی درباره هزینه قالب ارائه میدهد؟
فایل سهبعدی امکان بررسی دقیق هندسه قطعه را فراهم میکند. طراح قالب میتواند جهت خروج قطعه را بررسی کند و بخشهایی را که ممکن است به مکانیزم جانبی نیاز داشته باشند شناسایی کند.
در بررسی فایل سهبعدی معمولاً موارد زیر ارزیابی میشوند:
- ابعاد کلی قطعه
- ضخامت دیوارهها
- عمق بخشهای مختلف
- زاویههای خروج
- وجود آندرکات
- سوراخها و شیارهای جانبی
- محل پیچها، خارها و اتصالات
- ریبها و برجستگیهای داخلی
- سطوح حساس یا ظاهری
- نحوه احتمالی جدایش قالب
- امکان خروج قطعه از سنبه و ماتریس
برای مثال، یک سوراخ جانبی ممکن است در ظاهر جزئی ساده باشد؛ اما اگر در جهت بازشدن قالب آزاد نشود، میتواند به کشویی یا مکانیزم دیگری نیاز داشته باشد. این تغییر فقط هزینه یک قطعه اضافی نیست و ممکن است بر ابعاد قالب، طراحی صفحات، زمان ماشینکاری و مونتاژ نیز اثر بگذارد.
برای آشنایی با یک پروژه صنعتی که پیچیدگی طراحی و ساخت قالب در آن بالاست، پیشنهاد میکنیم نمونهکار قالب تزریق بغل موتور را نیز بررسی کنید.
آیا فایل STL برای قیمتگذاری کافی است؟
فایل STL میتواند برای مشاهده شکل کلی و بررسی اولیه هندسه مفید باشد؛ اما همیشه بهترین فرمت برای طراحی و ساخت قالب نیست. این فایل معمولاً از سطوح مثلثی تشکیل شده است و ممکن است ویرایش دقیق ابعاد، شعاعها یا ویژگیهای مهندسی در آن دشوار باشد.
برای بررسی تخصصی و اعمال اصلاحات طراحی، فایلهای قابل ویرایش یا فرمتهای تبادل هندسه مانند STEP معمولاً اطلاعات مناسبتری در اختیار طراح قرار میدهند.
بااینحال، اگر فقط فایل STL موجود باشد، میتوان آن را برای بررسی اولیه ارسال کرد. پس از ارزیابی کیفیت فایل مشخص میشود که آیا مدل قابل استفاده است یا به اصلاح و بازطراحی نیاز دارد.
اگر فایل سهبعدی نداشته باشیم چه میشود؟
نداشتن فایل سهبعدی به معنای متوقفشدن پروژه نیست. طراحی میتواند بر اساس اطلاعات دیگری آغاز شود؛ برای مثال:
- طرح دستی
- نقشه دوبعدی
- تصاویر محصول
- ابعاد اولیه
- نمونه فیزیکی
- قطعه مشابه
- توضیح درباره عملکرد و نحوه استفاده
اگر یک نمونه فیزیکی موجود باشد، بسته به هندسه و دقت موردنیاز میتوان از اندازهگیری، مدلسازی یا روشهای مهندسی معکوس استفاده کرد.
بااینحال، طراحی دقیق فقط بر اساس یک عکس یا توضیح کوتاه همیشه امکانپذیر نیست. برای ساخت مدل قابل تولید، باید ابعاد، عملکرد، نحوه مونتاژ و محدودیتهای محصول مشخص شوند.
در این شرایط، هزینه طراحی سهبعدی یا بازطراحی قطعه ممکن است بهعنوان بخشی جداگانه از هزینه پروژه در نظر گرفته شود.
چرا ابعاد قطعه بهتنهایی برای قیمتگذاری کافی نیست؟
ابعاد قطعه بر اندازه سنبه، ماتریس، صفحات قالب، مقدار فولاد و وزن مجموعه اثر میگذارند؛ اما پیچیدگی هندسه نیز اهمیت زیادی دارد.
برای مثال، یک قاب بزرگ و نسبتاً ساده ممکن است به قالبی با ساختار مستقیم نیاز داشته باشد. در مقابل، یک قطعه کوچک دارای چند آندرکات، رزوه داخلی و اتصالات جانبی ممکن است به مکانیزمهای متعدد و ماشینکاری دقیقتری نیاز پیدا کند.
بنابراین، قیمت قالب را نمیتوان فقط بر اساس طول، عرض یا وزن قطعه محاسبه کرد.
جنس ماده پلیمری چگونه بر برآورد هزینه اثر میگذارد؟
مادهای که قرار است در قالب تزریق شود، میتواند بر طراحی و انتخاب اجزای قالب اثر بگذارد. ویژگیهایی مانند دمای فرآیند، مقدار جمعشدگی، میزان سایش، خورندگی و نیاز به کیفیت سطح باید در نظر گرفته شوند.
برای مثال، برخی مواد تقویتشده با الیاف میتوانند سایش بیشتری در مسیر جریان و سطوح قالب ایجاد کنند. بعضی مواد نیز ممکن است به کنترل دمای دقیقتر یا انتخاب فولاد و پوشش مناسب نیاز داشته باشند.
همچنین مقدار جمعشدگی ماده در تعیین ابعاد حفره قالب اهمیت دارد. به همین دلیل، بهتر است نوع یا گرید ماده پیش از نهاییشدن طراحی قالب مشخص شود.
تیراژ تولید چه ارتباطی با قیمت قالب دارد؟
تیراژ مورد انتظار یکی از اطلاعات مهم برای انتخاب ساختار قالب است. قالبی که برای تولید محدود طراحی میشود ممکن است از نظر جنس فولاد، تعداد کویته و سطح سرمایهگذاری با قالبی که باید در تیراژ بالا و طی چند سال کار کند متفاوت باشد.
تیراژ میتواند بر موارد زیر اثر بگذارد:
- تعداد کویته
- جنس و سختی فولاد
- نوع قطعات استاندارد
- طراحی سیستم خنککاری
- نوع راهگاه
- سطح اتوماسیون
- عمر مورد انتظار قالب
- قابلیت تعمیر و نگهداری
افزایش تیراژ همیشه به معنای انتخاب گرانترین ساختار نیست؛ اما قالب باید متناسب با تعداد سیکل مورد انتظار و شرایط تولید طراحی شود.
کیفیت سطح قطعه چگونه قیمت قالب را تغییر میدهد؟
کیفیت ظاهری مورد انتظار میتواند بر انتخاب فولاد، روش ماشینکاری و میزان پرداخت اثر بگذارد.
سطح قطعه ممکن است یکی از حالتهای زیر را نیاز داشته باشد:
- سطح معمولی صنعتی
- سطح مات
- بافتدار
- پولیششده
- براق یا آینهای
- دارای نوشته یا بافت حکشده
هر سطح الزامات یکسانی ندارد. برای مثال، سطح براق ممکن است به فولاد مناسب، ماشینکاری دقیقتر و مراحل پرداخت بیشتری نیاز داشته باشد. سطوح بافتدار نیز باید با توجه به عمق بافت و زاویه خروج طراحی شوند.
به همین دلیل، کیفیت سطح باید پیش از قیمتگذاری مشخص شود؛ زیرا تغییر آن پس از ساخت ممکن است به اصلاحات اضافی نیاز داشته باشد.

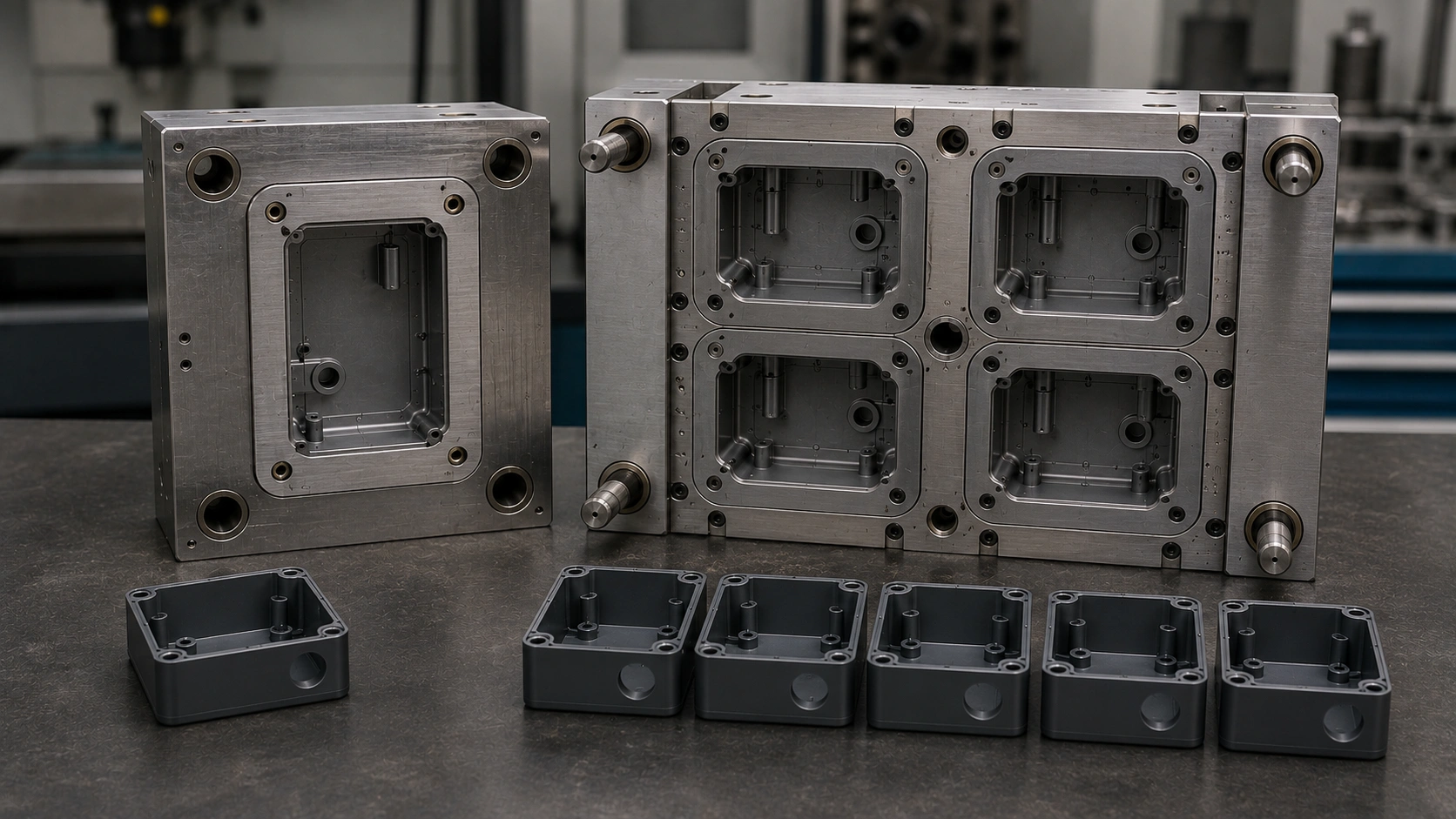

تعداد کویته چگونه بر هزینه اثر میگذارد؟
تعداد کویته مشخص میکند در هر سیکل تزریق چند قطعه تولید میشود. قالب چندکویته میتواند ظرفیت تولید را افزایش دهد، اما معمولاً به فولاد بیشتر، ماشینکاری بیشتر و طراحی پیچیدهتری نیاز دارد.
افزایش تعداد کویته ممکن است بر موارد زیر اثر بگذارد:
- ابعاد قالب
- تعداد سنبه و حفرهها
- سیستم راهگاه
- تعادل جریان
- سیستم خنککاری
- تعداد اجزای پران
- ظرفیت دستگاه تزریق
- زمان طراحی و ساخت
انتخاب تعداد کویته باید با توجه به تیراژ، هزینه قالب، زمان تولید و ظرفیت دستگاه انجام شود. بیشترین تعداد کویته همیشه اقتصادیترین انتخاب نیست.
قیمت اولیه با قیمت قطعی چه تفاوتی دارد؟
در مرحله ابتدایی ممکن است بر اساس تصاویر، ابعاد کلی یا توضیحات پروژه یک بازه تقریبی ارائه شود. این برآورد برای بررسی امکان شروع پروژه مفید است، اما ممکن است پس از دریافت فایل و مشخصات کامل تغییر کند.
قیمت دقیقتر معمولاً پس از بررسی موارد زیر ارائه میشود:
- هندسه نهایی قطعه
- جنس ماده پلیمری
- تعداد کویته
- نوع راهگاه
- مکانیزمهای جانبی
- جنس فولاد
- کیفیت سطح
- تیراژ و عمر مورد انتظار
- محدوده تست و اصلاح
- زمانبندی پروژه
هرچه اطلاعات پروژه کاملتر باشند، احتمال تغییر هزینه در مراحل بعدی کمتر خواهد بود.

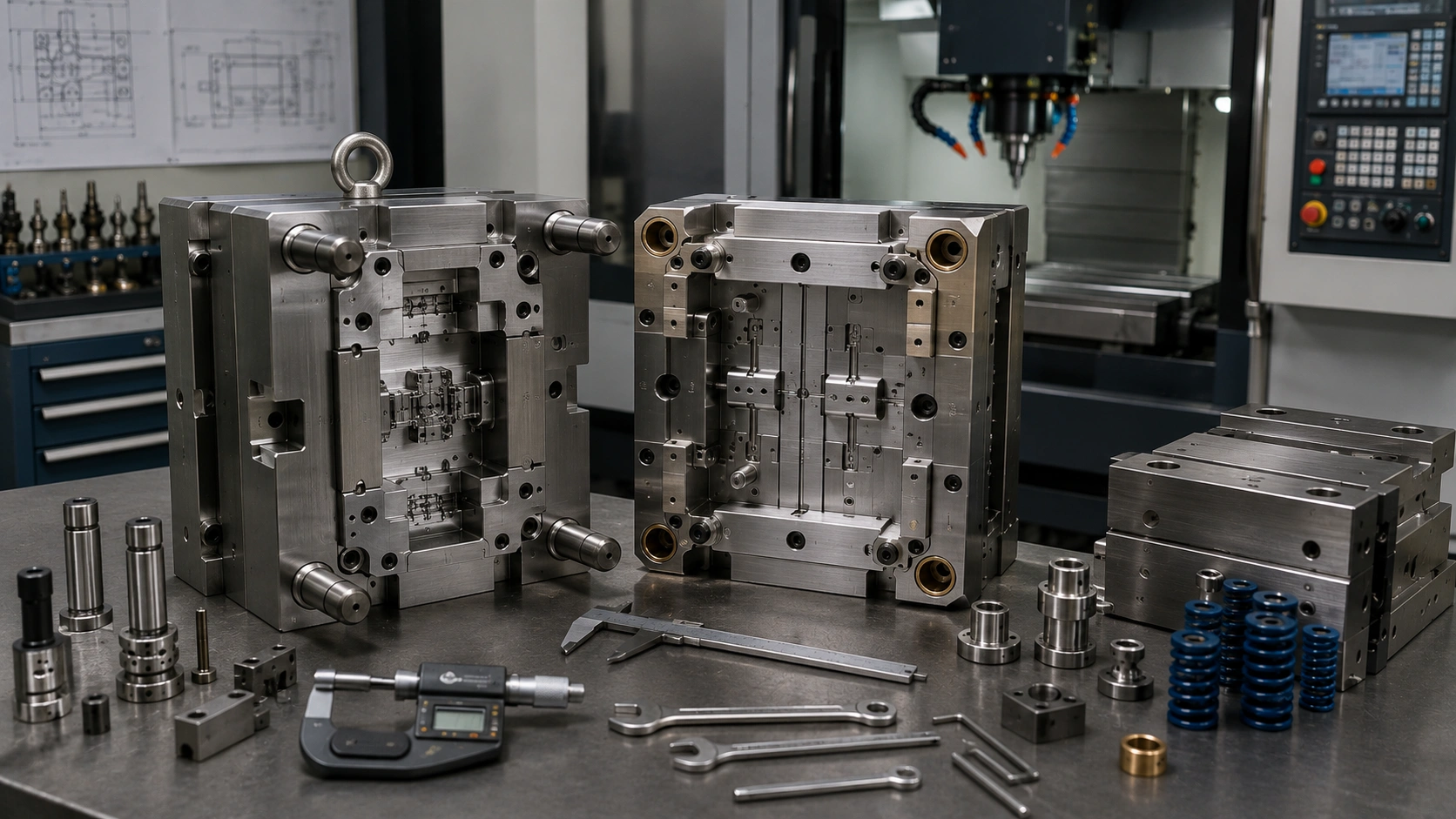

هزینه ساخت قالب تزریق پلاستیک از چه بخشهایی تشکیل میشود؟
هزینه ساخت قالب تزریق پلاستیک فقط شامل خرید یک بلوک فولادی و ماشینکاری آن نیست. پیش از شروع ساخت، قطعه باید بررسی و در صورت نیاز برای فرآیند تزریق پلاستیک اصلاح شود. سپس طراحی قالب، انتخاب فولاد و قطعات استاندارد، ماشینکاری، مونتاژ، تست و اصلاحات احتمالی انجام میشوند.
سهم هر بخش از هزینه برای تمام پروژهها یکسان نیست. ممکن است در یک قالب ساده، هزینه فولاد و ماشینکاری بخش اصلی قیمت را تشکیل دهد؛ اما در قالبی دارای چند کشویی، سیستم راهگاه گرم یا تلرانسهای محدود، هزینه طراحی، مکانیزمها، قطعات استاندارد و تنظیمات نهایی افزایش پیدا کند.
به همین دلیل، برای مقایسه قیمت دو قالب باید مشخص شود هر پیشنهاد شامل چه خدمات، تجهیزات و مشخصات فنی است.
اگر میخواهید نمونهای واقعی از اجرای یک پروژه قالبسازی را مشاهده کنید، نمونهکار قالب تزریق پایه میل میتواند دید مناسبی از کیفیت ساخت و جزئیات فنی قالب در اختیار شما قرار دهد.
۱. هزینه طراحی یا اصلاح مدل سهبعدی قطعه
پیش از طراحی قالب باید مدل نهایی قطعه مشخص باشد. اگر مشتری فایل سهبعدی کامل و قابل استفاده داشته باشد، مدل از نظر قابلیت تولید با تزریق پلاستیک بررسی میشود. اگر فایل وجود نداشته باشد یا هندسه آن برای تولید مناسب نباشد، ممکن است طراحی، بازطراحی یا اصلاح قطعه بهصورت جداگانه انجام شود.
در این مرحله ممکن است موارد زیر بررسی یا اصلاح شوند:
- ضخامت دیوارهها
- زاویههای خروج
- آندرکاتها
- محل سوراخها و شیارها
- ریبها و تقویتکنندهها
- محل پیچ، خار و اتصالات
- شعاع گوشهها
- نحوه مونتاژ
- جهت خروج قطعه از قالب
- امکان ساخت با فرآیند تزریق پلاستیک
هزینه این مرحله به پیچیدگی قطعه، کیفیت اطلاعات اولیه، تعداد اجزا و میزان اصلاحات موردنیاز وابسته است.
برای مثال، طراحی یک قطعه ساده بر اساس نقشه کامل با بازطراحی مجموعهای چندقطعهای از روی نمونه فیزیکی، زمان و فعالیت مهندسی یکسانی نیاز ندارد.
۲. هزینه نمونهسازی پیش از ساخت قالب
ساخت نمونه اولیه برای تمام پروژهها اجباری نیست؛ اما در برخی محصولات میتواند پیش از شروع قالبسازی مفید باشد.
نمونه فیزیکی ممکن است برای بررسی موارد زیر ساخته شود:
- ابعاد و تناسب کلی
- فرم ظاهری
- نحوه قرارگیری در دست
- مونتاژ قطعات
- فضای اجزای داخلی
- محل اتصالات
- دسترسی به پیچها و اجزا
- برخی عملکردهای اولیه
هزینه نمونهسازی به ابعاد قطعه، حجم ماده، فناوری ساخت، متریال، کیفیت سطح و عملیات تکمیلی وابسته است.
نمونه پرینتشده همیشه رفتار قطعه تزریقی را بازسازی نمیکند؛ اما میتواند برخی ایرادهای مربوط به فرم، ابعاد و مونتاژ را پیش از ساخت قالب آشکار کند.
اگر پس از ساخت قالب مشخص شود که شکل یا ابعاد محصول نیاز به تغییر اساسی دارند، اصلاح ابزار ممکن است هزینه و زمان بیشتری نسبت به اصلاح مدل دیجیتال داشته باشد.
۳. هزینه طراحی قالب تزریق پلاستیک
پس از تأیید مدل قطعه، طراحی قالب آغاز میشود. در این مرحله ساختار قالب بر اساس هندسه محصول، جنس ماده، تیراژ، تعداد کویته، دستگاه تزریق و شرایط تولید تعیین میشود.
طراحی قالب میتواند شامل موارد زیر باشد:
- تعیین جهت بازشدن قالب
- تعیین محل خط جدایش
- طراحی سنبه و ماتریس
- انتخاب تعداد کویته
- طراحی راهگاه و گیت
- طراحی سیستم خنککاری
- طراحی سیستم پران
- طراحی کشویی و لیفتر
- انتخاب قطعات استاندارد
- بررسی نحوه مونتاژ قالب
- تعیین ابعاد کلی مجموعه
- آمادهسازی نقشهها و اطلاعات ساخت
قالب ساده تککویته و قالب چندکویته دارای مکانیزمهای جانبی، زمان طراحی یکسانی ندارند. هرچه تعداد اجزا، حرکات و ارتباط میان مکانیزمها بیشتر باشد، بررسی و کنترل طراحی نیز گستردهتر میشود.
۴. هزینه فولاد و مواد اولیه قالب
فولاد یکی از بخشهای مهم هزینه ساخت قالب است؛ اما انتخاب آن نباید فقط بر اساس کمترین قیمت انجام شود.
نوع فولاد میتواند بر موارد زیر اثر بگذارد:
- قابلیت ماشینکاری
- سختی
- مقاومت در برابر سایش
- کیفیت پولیش
- پایداری ابعادی
- قابلیت عملیات حرارتی
- مقاومت در برابر خوردگی
- عمر مورد انتظار قالب
انتخاب فولاد باید با توجه به تیراژ، جنس ماده پلیمری، کیفیت سطح و شرایط تولید انجام شود.
برای مثال، قالبی که برای تولید محدود ساخته میشود ممکن است به ساختاری متفاوت از قالبی نیاز داشته باشد که قرار است تعداد زیادی سیکل تولید را در شرایط صنعتی انجام دهد.
علاوه بر سنبه و ماتریس، صفحات قالب، اینسرتها، کشوییها و سایر قطعات نیز میتوانند از فولادهای متفاوت ساخته شوند. بنابراین هزینه فولاد فقط به وزن کلی قالب محدود نمیشود.
۵. هزینه کفشک و قطعات استاندارد
بخشی از قالب از قطعات استاندارد تشکیل میشود. نوع، ابعاد، کیفیت و برند این قطعات میتوانند بر قیمت و عملکرد مجموعه اثر بگذارند.
این اجزا ممکن است شامل موارد زیر باشند:
- صفحات و کفشک قالب
- میل و بوش راهنما
- پینهای پران
- بوش تزریق
- حلقه مرکزکننده
- فنرها
- قطعات هدایتکننده
- قفلها و اجزای مکانیکی
- اتصالات سیستم خنککاری
استفاده از قطعات استاندارد مناسب میتواند تعمیر و جایگزینی برخی اجزا را آسانتر کند. در مقابل، انتخاب قطعات نامتناسب یا کمکیفیت ممکن است هزینه اولیه را کاهش دهد، اما در دوره تولید باعث افزایش تعمیرات یا توقف قالب شود.
۶. هزینه ماشینکاری CNC
ماشینکاری CNC یکی از مراحل اصلی ساخت سنبه، ماتریس، اینسرتها و قطعات مکانیکی قالب است.
هزینه ماشینکاری به عوامل مختلفی وابسته است:
- ابعاد قطعه فولادی
- حجم برادهبرداری
- پیچیدگی هندسه
- عمق حفرهها
- تعداد سطوح
- تعداد تنظیم و بستن قطعه
- دقت موردنیاز
- زمان کار دستگاه
- نوع ابزارهای برشی
- سختی فولاد
یک حفره عمیق با جزئیات زیاد ممکن است به ابزارهای بلندتر، مسیرهای ماشینکاری بیشتر و زمان ساخت طولانیتری نیاز داشته باشد.
همچنین افزایش کیفیت سطح ماشینکاری میتواند زمان عملیات تکمیلی را کاهش دهد؛ اما ممکن است زمان کار دستگاه را افزایش دهد. انتخاب روش مناسب باید بر اساس هندسه و کیفیت موردنیاز انجام شود.
۷. هزینه وایرکات
وایرکات برای ساخت برخی سطوح، سوراخها، اینسرتها و قطعاتی که به برش دقیق نیاز دارند استفاده میشود.
هزینه این فرآیند میتواند به موارد زیر وابسته باشد:
- ضخامت قطعه
- طول مسیر برش
- تعداد برشها
- دقت موردنیاز
- کیفیت سطح
- تعداد قطعات
- نوع و سختی فولاد
همه قالبها به میزان یکسان از وایرکات استفاده نمیکنند. ساختار قطعه و روش طراحی تعیین میکنند که چه بخشهایی با این فرآیند ساخته شوند.
۸. هزینه اسپارک یا ماشینکاری تخلیه الکتریکی
اسپارک یا EDM برای ایجاد برخی حفرهها، گوشهها، شیارها و جزئیاتی استفاده میشود که ماشینکاری مستقیم آنها دشوار یا غیرممکن است.
این مرحله ممکن است شامل هزینههای زیر باشد:
- طراحی و ساخت الکترود
- تهیه مواد الکترود
- ماشینکاری الکترود
- تنظیم الکترود
- زمان کار دستگاه اسپارک
- تعداد مراحل خشنکاری و پرداخت
- کنترل ابعادی
قطعات دارای جزئیات عمیق، گوشههای داخلی خاص یا هندسه پیچیده ممکن است به چند الکترود نیاز داشته باشند. افزایش تعداد و پیچیدگی الکترودها میتواند زمان و هزینه ساخت را بیشتر کند.
۹. هزینه عملیات حرارتی
برخی قطعات قالب برای رسیدن به سختی و مقاومت موردنیاز تحت عملیات حرارتی قرار میگیرند.
نوع عملیات به جنس فولاد، کاربرد قطعه و شرایط کاری وابسته است. پس از عملیات حرارتی ممکن است کنترل ابعادی، سنگزنی یا ماشینکاری تکمیلی نیز لازم باشد.
عملیات حرارتی میتواند بر موارد زیر اثر بگذارد:
- مقاومت سایشی
- سختی سطح یا کل قطعه
- عمر کاری
- پایداری در تولید
بااینحال، سختکاری برای تمام قطعات و همه قالبها به یک شکل انجام نمیشود. انتخاب فرآیند باید بر اساس طراحی و الزامات پروژه باشد.
۱۰. هزینه سنگزنی، فیتکاری و پرداخت
پس از ماشینکاری، برخی سطوح نیاز به عملیات تکمیلی دارند.
این مراحل میتوانند شامل موارد زیر باشند:
- سنگزنی سطوح
- تنظیم ابعاد
- فیتکردن قطعات
- پلیسهگیری
- اصلاح محل تماس
- پرداخت سطح
- پولیش
- آمادهسازی برای ایجاد بافت
میزان پرداخت به کیفیت مورد انتظار قطعه بستگی دارد. سطح معمولی صنعتی، سطح مات، سطح بافتدار و سطح براق به مراحل یکسانی نیاز ندارند.
قطعاتی که سطح ظاهری حساس دارند ممکن است به فولاد مناسبتر، ماشینکاری دقیقتر و زمان پرداخت بیشتری نیاز داشته باشند.
۱۱. هزینه مونتاژ قالب
پس از ساخت قطعات، اجزای قالب باید مونتاژ و تنظیم شوند.
در این مرحله موارد زیر بررسی میشوند:
- حرکت صحیح دو نیمه قالب
- عملکرد میل و بوشهای راهنما
- حرکت کشوییها
- عملکرد لیفترها
- حرکت سیستم پران
- محل تماس سطوح
- آببندی مدارهای خنککاری
- عملکرد قطعات مکانیکی
- هماهنگی اجزا با یکدیگر
مونتاژ فقط کنار هم قراردادن قطعات نیست. برخی بخشها ممکن است به تنظیم، فیتکاری و کنترل چندمرحلهای نیاز داشته باشند.
هرچه قالب دارای مکانیزمهای بیشتری باشد، زمان مونتاژ و تنظیم نیز میتواند افزایش پیدا کند.
۱۲. هزینه تست و نمونهگیری قالب
پس از مونتاژ، قالب باید روی دستگاه تزریق مناسب آزمایش شود.
در تست اولیه ممکن است موارد زیر بررسی شوند:
- پرشدن کامل حفره
- نحوه خروج قطعه
- عملکرد سیستم پران
- حرکت کشوییها و مکانیزمها
- کیفیت سطح
- محل خط جوش
- وجود پلیسه
- فرورفتگی سطح
- تابیدگی
- زمان خنککاری
- شرایط فرآیند
هزینه تست میتواند شامل آمادهسازی دستگاه، نصب قالب، مواد اولیه، زمان اپراتور، تنظیم فرآیند و نمونهگیری باشد.
بهتر است پیش از عقد قرارداد مشخص شود چند مرحله تست در قیمت قالب در نظر گرفته شده است و مسئولیت تأمین مواد اولیه یا هزینه دستگاه بر عهده کدام طرف خواهد بود.
۱۳. هزینه اصلاحات پس از تست
در بسیاری از پروژهها ممکن است پس از اولین تست، تنظیم یا اصلاحاتی لازم باشد.
این اصلاحات میتوانند شامل موارد زیر باشند:
- تنظیم سیستم پران
- اصلاح محل گیت
- اصلاح خروج هوا
- رفع پلیسه
- تنظیم کشویی
- اصلاح محدود برخی ابعاد
- بهبود کیفیت سطح
- تنظیم محل تماس قالب
باید میان اصلاح برای رسیدن قالب به مشخصات توافقشده و تغییر جدید در طراحی محصول تفاوت وجود داشته باشد.
اگر قطعه مطابق فایل تأییدشده ساخته شده باشد، اما مشتری پس از تست تصمیم بگیرد شکل، ابعاد یا عملکرد محصول را تغییر دهد، این تغییر ممکن است خارج از محدوده اولیه پروژه باشد و هزینه جداگانه داشته باشد.
به همین دلیل، محدوده اصلاحات باید پیش از شروع پروژه در قرارداد یا پیشنهاد فنی مشخص شود.
۱۴. هزینههای جانبی و اجرایی
بسته به نوع پروژه، هزینههای دیگری نیز ممکن است وجود داشته باشند:
- حمل فولاد و قطعات
- حمل قالب
- بستهبندی و محافظت از قالب
- تهیه مواد برای تست
- نصب قالب روی دستگاه
- نمونهگیری اضافی
- اندازهگیری و کنترل ابعادی
- گزارشهای فنی
- تغییرات جدید مشتری
- قطعات یدکی
- نگهداری اولیه
- پوشش یا عملیات سطحی ویژه
همه این موارد برای تمام پروژهها ضروری نیستند؛ اما بهتر است پیش از شروع مشخص شود چه خدماتی داخل قیمت قرار دارند و چه مواردی جداگانه محاسبه میشوند.
جمعبندی ساختار هزینه
هزینه نهایی قالب میتواند از مجموع بخشهای زیر تشکیل شود:
بررسی و طراحی قطعه + نمونهسازی احتمالی + طراحی قالب + فولاد و قطعات استاندارد + ماشینکاری + عملیات تکمیلی + مونتاژ + تست + اصلاحات توافقشده + هزینههای جانبی
سهم هر بخش به مشخصات پروژه وابسته است. به همین دلیل، قیمتگذاری دقیق باید پس از بررسی فنی انجام شود و نمیتوان یک مبلغ ثابت را برای تمام قالبها تعیین کرد.
چه عواملی بیشترین تأثیر را بر هزینه ساخت قالب تزریق پلاستیک دارند؟
پس از بررسی اجزای تشکیلدهنده هزینه، باید مشخص شود کدام ویژگیهای قطعه و قالب بیشترین تأثیر را بر قیمت نهایی دارند. هزینه ساخت فقط به مقدار فولاد یا ابعاد قالب وابسته نیست؛ بلکه ترکیبی از پیچیدگی هندسه، تعداد کویته، مکانیزمهای موردنیاز، جنس فولاد، نوع راهگاه، کیفیت سطح و عمر مورد انتظار قالب است.
ممکن است دو قطعه از نظر اندازه و وزن مشابه باشند، اما یکی با یک قالب ساده تولید شود و دیگری به چند کشویی، اینسرت، مدار خنککاری پیچیده و پرداخت سطح دقیق نیاز داشته باشد. در چنین شرایطی، هزینه طراحی و ساخت این دو قالب یکسان نخواهد بود.
شناخت عوامل اصلی قیمت به مشتری کمک میکند پیشنهادهای مختلف را فقط بر اساس مبلغ نهایی مقایسه نکند و بداند هر تصمیم فنی چگونه میتواند بر هزینه اولیه، سرعت تولید، کیفیت قطعه و هزینههای آینده اثر بگذارد.
۱. پیچیدگی هندسی قطعه
هندسه قطعه یکی از مهمترین عوامل تعیینکننده ساختار و هزینه قالب است. هرچه شکل قطعه پیچیدهتر باشد، ممکن است طراحی، ماشینکاری، مونتاژ و تنظیم قالب به زمان و تجهیزات بیشتری نیاز داشته باشد.
ویژگیهای زیر میتوانند پیچیدگی قالب را افزایش دهند:
- آندرکاتها
- سوراخهای جانبی
- شیارهای خارج از جهت بازشدن قالب
- خارهای داخلی یا جانبی
- رزوههای داخلی و خارجی
- دیوارههای عمیق
- جزئیات بسیار کوچک
- سطوح منحنی پیچیده
- چند جهت متفاوت برای خروج قطعه
- بخشهای نازک یا دارای تغییر ضخامت زیاد
وجود این ویژگیها همیشه به معنای نیاز به قالب بسیار پیچیده نیست. در برخی پروژهها میتوان با اصلاح محدود طراحی قطعه، ساختار قالب را سادهتر کرد؛ اما هر تغییر باید بدون آسیب به عملکرد، مونتاژ یا ظاهر محصول انجام شود.
۲. وجود آندرکات و مکانیزمهای جانبی
آندرکات به بخشی از هندسه گفته میشود که مانع خروج مستقیم قطعه در جهت بازشدن قالب میشود. برای آزادکردن چنین بخشهایی ممکن است به مکانیزمهای جانبی نیاز باشد.
این مکانیزمها میتوانند شامل موارد زیر باشند:
- کشویی
- لیفتر
- سنبه جانبی
- مکانیزم زاویهای
- مکانیزم بازکردن رزوه
- اجزای متحرک ویژه
افزودن مکانیزم جانبی معمولاً فقط به معنای ساخت یک قطعه اضافی نیست. این تغییر ممکن است بر ابعاد قالب، تعداد قطعات، نوع فولاد، ماشینکاری، مونتاژ، روغنکاری، تعمیر و نگهداری نیز اثر بگذارد.
برای مثال، یک کشویی ممکن است به اجزایی مانند موارد زیر نیاز داشته باشد:
- بدنه کشویی
- گوه یا سطح قفلکننده
- پین زاویهدار یا محرک
- صفحات مقاوم در برابر سایش
- محدودکننده حرکت
- مسیر هدایت
- فضای کافی در بدنه قالب
هزینه هر مکانیزم باید بر اساس ابعاد، طول حرکت، دقت، نوع محرک و شرایط کاری بررسی شود و نمیتوان یک درصد ثابت برای تمام کشوییها تعیین کرد.
۳. ابعاد و حجم قطعه
افزایش ابعاد قطعه میتواند باعث افزایش اندازه سنبه، ماتریس، اینسرتها، صفحات و کفشک قالب شود. قالب بزرگتر معمولاً به مقدار بیشتری فولاد و زمان ماشینکاری نیاز دارد و ممکن است وزن بیشتری داشته باشد.
ابعاد قطعه میتوانند بر موارد زیر اثر بگذارند:
- اندازه بلوکهای فولادی
- ابعاد صفحات قالب
- وزن مجموعه
- ظرفیت دستگاههای ماشینکاری
- زمان برادهبرداری
- تعداد و طول مدارهای خنککاری
- ظرفیت دستگاه تزریق
- هزینه حمل و جابهجایی
بااینحال، رابطه ثابتی میان افزایش هر سانتیمتر از ابعاد و افزایش قیمت وجود ندارد. شکل، عمق، پیچیدگی و ساختار قالب نیز باید همزمان بررسی شوند.
یک قطعه بزرگ اما ساده ممکن است از نظر طراحی و ماشینکاری آسانتر از قطعهای کوچک با چند مکانیزم جانبی باشد.
۴. تعداد کویته یا حفرههای قالب
تعداد کویته مشخص میکند در هر سیکل تزریق چند قطعه تولید میشود.
برای مثال:
- قالب تککویته در هر سیکل یک قطعه تولید میکند.
- قالب دوکویته در هر سیکل دو قطعه تولید میکند.
- قالب چهارکویته در شرایط مناسب میتواند چهار قطعه تولید کند.
افزایش تعداد کویته میتواند ظرفیت تولید را افزایش دهد، اما معمولاً باعث افزایش هزینه اولیه قالب نیز میشود.
افزایش تعداد حفرهها ممکن است نیازمند موارد زیر باشد:
- فولاد و ابعاد بیشتر
- ماشینکاری چند سنبه و ماتریس
- راهگاه گستردهتر
- تعادل بهتر جریان
- مدارهای خنککاری بیشتر
- اجزای پران بیشتر
- کنترل دقیقتر ابعاد حفرهها
- دستگاه تزریق با ظرفیت مناسب
در قالبهای چندکویته، یکنواختی پرشدن، خنکشدن و خروج قطعات اهمیت زیادی دارد. اگر کویتهها شرایط یکسانی نداشته باشند، ممکن است کیفیت قطعات تولیدشده متفاوت شود.
بنابراین، تعداد کویته باید بر اساس تیراژ، زمان تولید، هزینه قالب، ظرفیت دستگاه و برنامه اقتصادی پروژه انتخاب شود.
۵. قالب فمیلی یا چندقطعهای
در بعضی محصولات، چند قطعه متفاوت در یک قالب قرار میگیرند. به این ساختار معمولاً قالب فمیلی گفته میشود.
این روش میتواند برای تولید اجزای یک مجموعه مفید باشد؛ اما طراحی آن همیشه ساده نیست. قطعات مختلف ممکن است حجم، ضخامت، طول جریان یا زمان خنککاری متفاوتی داشته باشند.
در طراحی قالب فمیلی باید موارد زیر بررسی شوند:
- تعادل پرشدن قطعات
- وزن و حجم هر قطعه
- ضخامت دیوارهها
- محل گیت
- زمان خنککاری
- نحوه خروج قطعات
- تعداد موردنیاز هر قطعه در محصول نهایی
اگر یک محصول به یک عدد بدنه و چهار عدد قطعه کوچک نیاز داشته باشد، نسبت تعداد کویتهها نیز ممکن است بر اساس نیاز مونتاژ تعیین شود.
قالب فمیلی در برخی پروژهها میتواند مناسب باشد؛ اما برای همه محصولات بهترین انتخاب نیست.
۶. جنس فولاد قالب
نوع فولاد میتواند بر قیمت اولیه، قابلیت ماشینکاری، کیفیت سطح، مقاومت سایشی و عمر قالب اثر بگذارد.
انتخاب فولاد به عوامل مختلفی وابسته است:
- تیراژ تولید
- نوع ماده پلیمری
- وجود الیاف یا مواد ساینده
- کیفیت سطح موردنیاز
- عملیات حرارتی
- عمر مورد انتظار
- شرایط نگهداری
- امکان تعمیر
ممکن است برای بخشهای مختلف یک قالب از فولادهای متفاوت استفاده شود. برای مثال، صفحات اصلی، سنبه، ماتریس، کشویی و اینسرتها الزاماً از یک جنس ساخته نمیشوند.
انتخاب فولاد ارزانتر میتواند هزینه اولیه را کاهش دهد؛ اما اگر با شرایط تولید هماهنگ نباشد، ممکن است باعث افزایش سایش، تعمیر یا کاهش عمر قالب شود.
در مقابل، استفاده از فولاد گرانتر نیز همیشه ضروری نیست. انتخاب باید متناسب با نیاز واقعی پروژه انجام شود.
۷. عمر مورد انتظار قالب و تیراژ تولید
قالبی که برای تولید محدود ساخته میشود، ممکن است از نظر ساختار و سرمایهگذاری با قالبی که باید در تولید مداوم استفاده شود متفاوت باشد.
عمر مورد انتظار میتواند بر موارد زیر اثر بگذارد:
- نوع فولاد
- سختی قطعات
- کیفیت قطعات استاندارد
- استفاده از صفحات سایشی
- طراحی مکانیزمهای متحرک
- قابلیت تعویض اینسرتها
- سیستم خنککاری
- امکان تعمیر و سرویس
پیش از قیمتگذاری باید مشخص شود قالب برای چه تعداد قطعه یا چه شرایط تولیدی طراحی میشود.
ارزانترین قالب اولیه ممکن است برای تولید محدود مناسب باشد، اما الزاماً برای تیراژ بالا اقتصادی نیست.
۸. نوع سیستم راهگاه
سیستم راهگاه، ماده مذاب را از نازل دستگاه به حفره قالب منتقل میکند. انتخاب میان راهگاه سرد و راهگاه گرم میتواند بر هزینه قالب و شرایط تولید اثر بگذارد.
در قالب راهگاه سرد، بخشی از ماده پس از هر سیکل به شکل راهگاه از قالب خارج میشود. این راهگاه ممکن است بازیافت، آسیاب یا از محصول جدا شود.
در سیستم راهگاه گرم، مسیر انتقال ماده با استفاده از اجزای گرمشونده کنترل میشود و میتواند مقدار راهگاه سرد را کاهش دهد؛ اما تجهیزات، کنترل دما، طراحی و نگهداری پیچیدهتری دارد.
هزینه سیستم راهگاه گرم میتواند به موارد زیر وابسته باشد:
- تعداد نازلها
- نوع منیفولد
- نوع گیت
- کنترلر دما
- برند تجهیزات
- ابعاد قالب
- نوع ماده پلیمری
راهگاه گرم همیشه بهترین انتخاب نیست. تصمیم باید بر اساس تیراژ، وزن راهگاه، نوع ماده، کیفیت قطعه، زمان تولید و بازگشت سرمایه انجام شود.
۹. سیستم خنککاری قالب
بخش مهمی از زمان سیکل تزریق به خنکشدن قطعه اختصاص دارد. طراحی مناسب مدارهای خنککاری میتواند بر پایداری فرآیند، کیفیت قطعه و زمان تولید اثر بگذارد.
پیچیدگی سیستم خنککاری به موارد زیر وابسته است:
- ابعاد قطعه
- ضخامت دیوارهها
- شکل سنبه و ماتریس
- تعداد کویته
- جنس ماده
- محل نقاط گرم
- فضای موجود در قالب
قالبهای ساده ممکن است از کانالهای مستقیم استفاده کنند؛ اما در هندسههای پیچیده ممکن است به اینسرت، بفل، بابلر یا راهکارهای دیگر نیاز باشد.
افزایش پیچیدگی خنککاری میتواند هزینه ساخت را افزایش دهد؛ اما طراحی ضعیف نیز ممکن است باعث افزایش زمان سیکل، تابیدگی یا تفاوت دمایی شود.
۱۰. نوع سیستم پران
پس از خنکشدن، قطعه باید بدون آسیب از قالب خارج شود. سیستم پران بر اساس شکل قطعه، عمق، جنس ماده و کیفیت سطح انتخاب میشود.
روشهای پران میتوانند شامل موارد زیر باشند:
- پین پران
- تیغه پران
- بوش پران
- صفحه پران
- پران حلقوی
- سیستمهای ترکیبی
افزایش تعداد پینها همیشه به معنای افزایش زیاد هزینه نیست؛ اما سیستمهای خاص یا پیچیده میتوانند به طراحی، قطعات و ماشینکاری بیشتری نیاز داشته باشند.
محل پران باید بهگونهای انتخاب شود که قطعه تغییر شکل ندهد و اثر نامناسب روی سطوح حساس ایجاد نشود.
۱۱. کیفیت سطح و ظاهر قطعه
کیفیت سطح مورد انتظار میتواند بر جنس فولاد، ماشینکاری، پرداخت و زمان ساخت اثر بگذارد.
سطوح مختلف ممکن است شامل موارد زیر باشند:
- سطح صنعتی معمولی
- سطح مات
- سطح بافتدار
- سطح پولیششده
- سطح براق
- سطح بسیار شفاف یا حساس
برای قطعات ظاهری، محل خط جدایش، گیت و اثر پران نیز اهمیت بیشتری پیدا میکنند.
ایجاد بافت یا پولیش دقیق ممکن است به آمادهسازی مناسب سطح و کنترل بیشتر نیاز داشته باشد. همچنین برخی بافتها به زاویه خروج بیشتری نیاز دارند تا قطعه هنگام خروج آسیب نبیند.
۱۲. دقت ابعادی و تلرانسهای موردنیاز
همه ابعاد قطعه اهمیت یکسانی ندارند. برخی ابعاد فقط شکل کلی محصول را تعیین میکنند؛ اما بعضی ابعاد برای مونتاژ یا عملکرد قطعه حساس هستند.
تلرانسهای محدود ممکن است به موارد زیر نیاز داشته باشند:
- طراحی دقیقتر
- ماشینکاری کنترلشده
- اندازهگیری بیشتر
- تنظیم قالب پس از تست
- کنترل شرایط تزریق
- اصلاح جمعشدگی
محدودکردن غیرضروری تمام ابعاد میتواند هزینه ساخت و کنترل را افزایش دهد.
بهتر است ابعاد عملکردی و حساس از ابعاد عمومی جدا شوند و تلرانس هر بخش بر اساس نیاز واقعی تعیین شود.
۱۳. تعداد اینسرتها و قطعات قابل تعویض
در برخی قالبها، بخشهایی از سنبه یا ماتریس بهصورت اینسرت جداگانه طراحی میشوند.
این ساختار میتواند مزایایی مانند موارد زیر داشته باشد:
- سادهترشدن ماشینکاری
- امکان تعویض بخش آسیبدیده
- استفاده از فولاد متفاوت
- تسهیل تعمیر
- ایجاد جزئیات پیچیده
بااینحال، هر اینسرت ممکن است به ماشینکاری، فیت، پیچ یا سیستم نگهدارنده نیاز داشته باشد.
تعداد زیاد اینسرتها میتواند هزینه ساخت و مونتاژ را افزایش دهد، اما در برخی پروژهها تعمیرپذیری و عمر قالب را بهبود میدهد.
۱۴. زمان تحویل پروژه
زمانبندی فشرده ممکن است بر هزینه پروژه اثر بگذارد؛ زیرا ممکن است به برنامه کاری ویژه، استفاده همزمان از تجهیزات بیشتر یا تهیه سریعتر مواد و قطعات نیاز باشد.
بااینحال، کاهش غیرمنطقی زمان ساخت میتواند ریسک خطا، کاهش فرصت کنترل یا افزایش دوبارهکاری را بیشتر کند.
زمان تحویل باید بر اساس مراحل واقعی پروژه تعیین شود:
- بررسی و نهاییکردن قطعه
- طراحی قالب
- تأمین فولاد و قطعات
- ماشینکاری
- عملیات تکمیلی
- مونتاژ
- تست
- اصلاحات احتمالی
بنابراین، زمان ساخت فقط مدت ماشینکاری نیست و تمام مراحل پروژه باید در برنامه لحاظ شوند.
نتیجه بررسی عوامل مؤثر بر قیمت
مهمترین عوامل تعیینکننده هزینه قالب عبارتاند از:
پیچیدگی قطعه + ابعاد قالب + تعداد کویته + مکانیزمهای جانبی + جنس فولاد + نوع راهگاه + سیستم خنککاری + سیستم پران + کیفیت سطح + دقت ابعادی + عمر مورد انتظار
اثر این عوامل برای همه پروژهها یکسان نیست. به همین دلیل، قیمت دقیق باید بر اساس طراحی و شرایط واقعی تولید محاسبه شود.
تعداد کویته قالب چگونه بر هزینه ساخت و قیمت تولید قطعه اثر میگذارد؟
تعداد کویته یا حفرههای قالب مشخص میکند در هر سیکل تزریق چند قطعه تولید شود. برای مثال، قالب تککویته در هر بار تزریق یک قطعه تولید میکند؛ درحالیکه قالب دوکویته میتواند در شرایط مناسب دو قطعه و قالب چهارکویته چهار قطعه تولید کند.
افزایش تعداد کویته معمولاً ظرفیت تولید را بیشتر میکند؛ اما همزمان میتواند هزینه طراحی و ساخت قالب را نیز افزایش دهد. به همین دلیل، انتخاب تعداد کویته فقط یک تصمیم فنی نیست و باید با توجه به تیراژ، زمان تحویل، ظرفیت دستگاه تزریق و برنامه اقتصادی پروژه انجام شود.
در برخی پروژهها، قالب تککویته با سرمایه اولیه کمتر میتواند انتخاب مناسبی باشد. در پروژههایی با تیراژ بالا، افزایش تعداد کویته ممکن است هزینه تولید هر قطعه را کاهش دهد و زمان موردنیاز برای تولید کل سفارش را کوتاهتر کند.
بااینحال، بیشترین تعداد کویته همیشه بهترین یا اقتصادیترین انتخاب نیست.
کویته قالب چیست؟
کویته بخشی از قالب است که هندسه قطعه در آن شکل میگیرد. در یک توضیح ساده، هر مجموعه هندسی کامل که برای تولید یک قطعه در قالب ایجاد میشود، یک کویته محسوب میشود.
در قالبهای چندکویته، هندسه یک قطعه چند بار در قالب تکرار میشود تا در هر سیکل چند نمونه یکسان تولید شوند.
برای مثال:
- قالب تککویته: تولید یک قطعه در هر سیکل
- قالب دوکویته: تولید دو قطعه در هر سیکل
- قالب چهارکویته: تولید چهار قطعه در هر سیکل
- قالب هشتکویته: تولید هشت قطعه در هر سیکل
تعداد قطعات واقعی تولیدشده در یک بازه زمانی فقط به تعداد کویته وابسته نیست. زمان سیکل، توقف دستگاه، شرایط فرآیند، تعمیرات، کنترل کیفیت و ضایعات نیز بر ظرفیت واقعی تولید اثر میگذارند.
چرا افزایش تعداد کویته هزینه قالب را بیشتر میکند؟
با افزایش تعداد کویته، معمولاً تعداد بیشتری سنبه، حفره، اجزای پران و مسیرهای جریان موردنیاز است. همچنین ممکن است ابعاد کلی قالب افزایش پیدا کند.
افزایش تعداد کویته میتواند بر هزینه بخشهای زیر اثر بگذارد:
- طراحی قالب
- ابعاد صفحات و کفشک
- مقدار فولاد
- تعداد سنبه و ماتریس
- تعداد اینسرتها
- زمان ماشینکاری
- سیستم راهگاه
- تعداد گیتها
- سیستم خنککاری
- تعداد پینها یا اجزای پران
- مونتاژ و تنظیم
- کنترل ابعادی
- زمان تست
برای مثال، تبدیل یک قالب تککویته به قالب چهارکویته فقط به معنای چهار بار تکرارکردن یک حفره نیست. محل کویتهها، تعادل جریان، خنککاری، خروج قطعات و ظرفیت دستگاه نیز باید دوباره بررسی شوند.
آیا هزینه قالب چهارکویته دقیقاً چهار برابر قالب تککویته است؟
خیر. رابطه ثابتی میان تعداد کویته و قیمت قالب وجود ندارد.
برخی هزینهها مانند طراحی کلی، بخشی از صفحات، حلقه مرکزکننده و بعضی قطعات پایه ممکن است با افزایش تعداد کویته به همان نسبت افزایش پیدا نکنند.
در مقابل، هزینههای مربوط به ساخت سنبهها، حفرهها، اینسرتها، سیستم پران و ماشینکاری ممکن است با افزایش تعداد کویته بیشتر شوند.
همچنین افزایش ابعاد قالب میتواند نیاز به فولاد بیشتر یا تجهیزات بزرگتر ایجاد کند.
بنابراین نمیتوان گفت:
قالب دوکویته همیشه دو برابر قالب تککویته هزینه دارد.
یا:
قالب چهارکویته همیشه چهار برابر گرانتر است.
هزینه باید بر اساس ساختار واقعی هر قالب محاسبه شود.
تعداد کویته چگونه هزینه تولید هر قطعه را کاهش میدهد؟
بخشی از هزینه تولید به زمان استفاده از دستگاه تزریق، اپراتور و سیکل تولید وابسته است.
اگر در یک سیکل بهجای یک قطعه، چند قطعه تولید شود، هزینه زمانی یک سیکل میان تعداد بیشتری قطعه تقسیم خواهد شد. در نتیجه، در شرایط مناسب ممکن است اجرت تولید هر قطعه کاهش پیدا کند.
برای مثال فرض کنید یک قالب تککویته در هر سیکل یک قطعه تولید کند. اگر زمان سیکل ۳۰ ثانیه باشد، در شرایط نظری حداکثر ۱۲۰ قطعه در ساعت تولید میشود.
اگر همان قطعه با قالب چهارکویته و زمان سیکل مشابه تولید شود، ظرفیت نظری میتواند به ۴۸۰ قطعه در ساعت برسد.
اما در عمل باید عوامل زیر نیز بررسی شوند:
- افزایش احتمالی زمان تزریق
- افزایش زمان خنککاری
- زمان بازشدن و بستهشدن قالب
- نحوه خروج قطعات
- ظرفیت تزریق دستگاه
- زمان توقف
- ضایعات
- کنترل کیفیت
بنابراین، افزایش تعداد کویته الزاماً ظرفیت واقعی را دقیقاً به همان نسبت افزایش نمیدهد.
ظرفیت دستگاه تزریق چه محدودیتی ایجاد میکند؟
پیش از انتخاب تعداد کویته باید بررسی شود که دستگاه تزریق توانایی کار با قالب موردنظر را دارد یا خیر.
موارد مهم عبارتاند از:
- نیروی گیره دستگاه
- حجم یا وزن تزریق
- فاصله میان تایبارها
- ابعاد صفحات دستگاه
- حداقل و حداکثر ضخامت قالب
- کورس بازشدن
- فضای موردنیاز برای خروج قطعه
- ظرفیت پلاستیکسازی
با افزایش تعداد کویته، وزن کل قطعات و راهگاه در هر سیکل بیشتر میشود. همچنین سطح تصویرشده مجموعه افزایش پیدا میکند و ممکن است نیروی گیره بیشتری موردنیاز باشد.
اگر قالب برای دستگاهی نامتناسب طراحی شود، ممکن است امکان نصب یا تولید پایدار وجود نداشته باشد.
تیراژ تولید چه نقشی در انتخاب تعداد کویته دارد؟
یکی از مهمترین اطلاعات برای تعیین تعداد کویته، تعداد قطعات موردنیاز است.
اگر تیراژ محدود باشد، افزایش هزینه ساخت قالب چندکویته ممکن است توجیه اقتصادی نداشته باشد. در این شرایط، قالب تککویته یا دوکویته میتواند سرمایه اولیه را کاهش دهد.
در مقابل، اگر محصول باید در تیراژ بالا و طی زمان محدود تولید شود، قالب چندکویته ممکن است مزایای بیشتری داشته باشد:
- افزایش ظرفیت تولید
- کاهش تعداد سیکل موردنیاز
- استفاده بهتر از زمان دستگاه
- کاهش احتمالی اجرت تولید هر قطعه
- کوتاهترشدن زمان تکمیل سفارش
برای تصمیمگیری باید هزینه بیشتر قالب با صرفهجویی احتمالی در تولید مقایسه شود.
چگونه تعداد کویته مناسب را محاسبه کنیم؟
برای تعیین تعداد کویته باید اطلاعات زیر بررسی شوند:
- تعداد کل قطعات موردنیاز
- مدتزمان در دسترس برای تولید
- تعداد ساعات کاری دستگاه
- زمان سیکل تخمینی
- ظرفیت دستگاه تزریق
- وزن قطعه و راهگاه
- هزینه ساخت قالب
- هزینه استفاده از دستگاه
- نرخ ضایعات مورد انتظار
- برنامه تولید آینده
یک رابطه ساده برای برآورد اولیه ظرفیت تولید میتواند به شکل زیر باشد:
ظرفیت نظری تولید در ساعت = تعداد کویته × تعداد سیکل در ساعت
تعداد سیکل در ساعت نیز از تقسیم ۳۶۰۰ ثانیه بر زمان هر سیکل به دست میآید.
برای مثال، اگر زمان سیکل ۳۰ ثانیه باشد:
۳۶۰۰ ÷ ۳۰ = ۱۲۰ سیکل در ساعت
در قالب چهارکویته:
۴ × ۱۲۰ = ۴۸۰ قطعه در ساعت
این عدد ظرفیت نظری است و توقف دستگاه، کنترل کیفیت، ضایعات، تنظیمات و شرایط واقعی تولید در آن محاسبه نشدهاند.
مثال مقایسه قالب تککویته و چهارکویته
فرض کنید یک تولیدکننده به ۵۰۰ هزار قطعه نیاز دارد و زمان سیکل تخمینی ۳۰ ثانیه است.
در قالب تککویته:
- تولید نظری در هر سیکل: ۱ قطعه
- ظرفیت نظری: ۱۲۰ قطعه در ساعت
- تعداد سیکل موردنیاز: ۵۰۰ هزار سیکل
در قالب چهارکویته:
- تولید نظری در هر سیکل: ۴ قطعه
- ظرفیت نظری: ۴۸۰ قطعه در ساعت
- تعداد سیکل موردنیاز: ۱۲۵ هزار سیکل
در این مثال، قالب چهارکویته تعداد سیکل موردنیاز را کاهش میدهد؛ اما برای تصمیم اقتصادی باید هزینه بیشتر قالب، ظرفیت دستگاه، زمان سیکل واقعی، هزینه تولید و برنامه آینده نیز محاسبه شوند.
تعادل راهگاه در قالب چندکویته
در قالب چندکویته باید ماده مذاب بهصورت مناسب به تمام حفرهها برسد.
اگر مسیرهای جریان نامتعادل باشند، ممکن است بعضی کویتهها زودتر و برخی دیرتر پر شوند. این موضوع میتواند باعث تفاوت در کیفیت قطعات شود.
در طراحی راهگاه باید موارد زیر بررسی شوند:
- طول مسیر جریان
- قطر یا سطح مقطع راهگاه
- محل گیت
- فاصله کویتهها
- افت فشار
- نوع ماده پلیمری
- ضخامت قطعه
تعادل هندسی راهگاه یکی از روشهای کنترل جریان است؛ اما شرایط واقعی تزریق نیز باید در تست قالب بررسی شوند.
خنککاری در قالبهای چندکویته
تمام کویتهها باید تا حد امکان شرایط حرارتی مناسبی داشته باشند.
اگر یک بخش از قالب گرمتر از بخش دیگر باشد، ممکن است زمان خنکشدن، جمعشدگی یا ابعاد قطعات متفاوت شوند.
طراحی خنککاری در قالب چندکویته میتواند به مدارهای بیشتر یا مسیرهای دقیقتری نیاز داشته باشد.
در این مرحله موارد زیر اهمیت دارند:
- فاصله کانالها از سطح حفره
- توزیع دما
- دبی آب
- نحوه اتصال مدارها
- دسترسی برای سرویس
- جلوگیری از نشتی
افزایش تعداد کویته بدون طراحی مناسب خنککاری میتواند ظرفیت واقعی تولید را محدود کند.
سیستم پران در قالب چندکویته
هر قطعه باید پس از خنکشدن بهصورت پایدار از قالب خارج شود.
در قالب چندکویته، تعداد پینها یا اجزای پران معمولاً بیشتر میشود. همچنین باید اطمینان حاصل شود که قطعات در زمان مناسب و بدون گیرکردن یا تغییر شکل خارج میشوند.
اگر خروج یک کویته با مشکل مواجه شود، ممکن است کل سیکل تولید متوقف شود.
به همین دلیل، عملکرد یکنواخت سیستم پران در تمام حفرهها اهمیت دارد.
تعداد کویته و کیفیت قطعات
هدف قالب چندکویته فقط تولید تعداد بیشتر نیست. قطعات تولیدشده در تمام کویتهها باید تا حد امکان کیفیت مشابهی داشته باشند.
موارد قابل بررسی عبارتاند از:
- وزن قطعات
- ابعاد
- کیفیت سطح
- میزان جمعشدگی
- محل خط جوش
- نحوه پرشدن
- تابیدگی
- اثر پران
در قالبهای دقیق، ممکن است قطعات هر کویته بهصورت جداگانه اندازهگیری و مقایسه شوند.
قالب چندکویته چه زمانی انتخاب مناسبی است؟
قالب چندکویته میتواند زمانی مناسب باشد که:
- تیراژ تولید بالا باشد.
- زمان تحویل محدود باشد.
- ظرفیت دستگاه مناسب باشد.
- قطعه شرایط مناسبی برای تکرار چند کویته داشته باشد.
- کاهش زمان تولید اهمیت داشته باشد.
- افزایش سرمایه اولیه از نظر اقتصادی قابل توجیه باشد.
قالب تککویته چه زمانی میتواند انتخاب بهتری باشد؟
قالب تککویته ممکن است زمانی مناسب باشد که:
- تیراژ محدود باشد.
- بودجه اولیه محدود باشد.
- قطعه ابعاد بزرگی داشته باشد.
- هندسه بسیار پیچیده باشد.
- پروژه در مرحله اولیه بازار قرار داشته باشد.
- ظرفیت تولید بالا در شروع ضروری نباشد.
انتخاب قالب تککویته همیشه به معنای کیفیت پایینتر نیست. تعداد کویته باید بر اساس نیاز تولید تعیین شود، نه فقط برای کاهش یا افزایش قیمت اولیه.
تعداد کویته؛ هزینه بیشتر یا سرمایهگذاری برای تولید سریعتر؟
افزایش تعداد کویته معمولاً هزینه اولیه قالب را بیشتر میکند؛ اما ممکن است تعداد سیکلهای تولید، زمان استفاده از دستگاه و اجرت تولید هر قطعه را کاهش دهد.
برای تصمیمگیری باید دو بخش همزمان بررسی شوند:
هزینه اولیه قالب + هزینه تولید در طول عمر پروژه
اگر فقط قیمت ساخت قالب بررسی شود، ممکن است یک قالب تککویته ارزانتر به نظر برسد. اگر تیراژ بسیار بالا باشد، زمان تولید بیشتر میتواند هزینه قابلتوجهی ایجاد کند.
در مقابل، ساخت قالب چندکویته برای محصولی با تقاضای محدود ممکن است سرمایه اولیه را بدون بازگشت اقتصادی مناسب افزایش دهد.
چگونه هزینه ساخت قالب تزریق پلاستیک را بدون کاهش کیفیت کنترل کنیم؟
کاهش هزینه ساخت قالب همیشه به معنای استفاده از فولاد ارزانتر، حذف قطعات ضروری یا سادهسازی غیر اصولی ساختار قالب نیست. در بسیاری از پروژهها، بخش مهمی از هزینه را میتوان پیش از شروع ماشینکاری و با تصمیمگیری درست در مرحله طراحی کنترل کرد.
هدف از بهینهسازی هزینه باید رسیدن به قالبی باشد که با تیراژ، کیفیت مورد انتظار، نوع ماده پلیمری و شرایط واقعی تولید هماهنگ باشد. ساخت قالبی پیچیدهتر و گرانتر از نیاز پروژه میتواند سرمایه اولیه را افزایش دهد. در مقابل، کاهش بیش از حد کیفیت ممکن است باعث افزایش هزینه تعمیر، توقف تولید، ضایعات یا کاهش عمر قالب شود.
بنابراین باید میان قالب ارزان و قالب اقتصادی تفاوت قائل شد.
قالب ارزان فقط کمترین قیمت اولیه را هدف قرار میدهد؛ اما قالب اقتصادی بر اساس هزینه کل پروژه، ظرفیت تولید، کیفیت قطعه و عمر موردنیاز طراحی میشود.
۱. طراحی قطعه را پیش از شروع قالبسازی نهایی کنید
یکی از مؤثرترین روشهای کنترل هزینه، بررسی کامل مدل سهبعدی پیش از طراحی و ساخت قالب است.
اگر پس از ماشینکاری سنبه و ماتریس، شکل قطعه تغییر کند، ممکن است اصلاح قالب به عملیات اضافی نیاز داشته باشد. برخی تغییرات با ماشینکاری یا ساخت اینسرت جدید قابل انجام هستند؛ اما بعضی اصلاحات ممکن است به جوشکاری، ساخت مجدد قطعات یا تغییر بخشهایی از قالب نیاز داشته باشند.
پیش از شروع قالبسازی بهتر است موارد زیر بررسی شوند:
- ابعاد کلی قطعه
- نحوه مونتاژ
- محل سوراخها
- محل پیچها و خارها
- فضای قطعات داخلی
- ضخامت دیوارهها
- زاویههای خروج
- آندرکاتها
- ظاهر محصول
- عملکرد مورد انتظار
هرچه مدل نهایی پیش از شروع ساخت دقیقتر بررسی شود، احتمال تغییرات اساسی در مراحل بعدی کمتر خواهد بود.
۲. در صورت نیاز، پیش از ساخت قالب نمونه اولیه بسازید
نمونهسازی برای تمام پروژهها ضروری نیست؛ اما در محصولاتی که فرم، مونتاژ یا ارگونومی اهمیت دارد، میتواند اطلاعات مفیدی ایجاد کند.
نمونه فیزیکی ممکن است برای بررسی موارد زیر استفاده شود:
- اندازه کلی محصول
- تناسب قطعات
- نحوه قرارگیری اجزا
- دسترسی به اتصالات
- محل پیچها
- فرم ظاهری
- نحوه قرارگیری در دست
- فضای داخلی
ساخت نمونه تضمین نمیکند که تمام ایرادهای قالب یا فرآیند تزریق شناسایی شوند؛ زیرا خواص نمونه پرینتشده میتواند با قطعه تزریقی متفاوت باشد.
بااینحال، مشاهده و مونتاژ نمونه ممکن است برخی ایرادهای طراحی را پیش از ورود به مرحله پرهزینه قالبسازی مشخص کند.
۳. آندرکاتهای غیرضروری را بررسی کنید
وجود آندرکات میتواند استفاده از کشویی، لیفتر یا مکانیزمهای دیگر را ضروری کند.
در برخی محصولات، آندرکات برای عملکرد یا مونتاژ قطعه لازم است و نباید حذف شود. اما گاهی میتوان با اصلاح محدود هندسه، جهت سوراخ، شکل شیار یا ساختار اتصال، نیاز به مکانیزم جانبی را کاهش داد.
پیش از تغییر باید بررسی شود که اصلاح هندسه چه اثری بر موارد زیر دارد:
- عملکرد قطعه
- استحکام
- ظاهر
- مونتاژ
- کیفیت تولید
- عمر محصول
حذف یک ویژگی ضروری فقط برای کاهش قیمت قالب میتواند هزینه یا مشکل را به مرحله استفاده از محصول منتقل کند.
۴. تعداد کویته را بر اساس تیراژ واقعی انتخاب کنید
قالب چندکویته میتواند ظرفیت تولید را افزایش دهد؛ اما هزینه اولیه بیشتری دارد.
اگر محصول هنوز در مرحله آزمایش بازار است یا تیراژ محدودی دارد، ساخت قالبی با تعداد زیاد کویته ممکن است سرمایه اولیه را بدون نیاز واقعی افزایش دهد.
در مقابل، اگر تیراژ بالا باشد، قالب تککویته میتواند زمان تولید و تعداد سیکلهای موردنیاز را افزایش دهد.
برای انتخاب تعداد کویته باید موارد زیر بررسی شوند:
- تیراژ سالانه
- تعداد سفارش
- زمان تحویل
- ظرفیت دستگاه
- زمان سیکل
- هزینه استفاده از دستگاه
- برنامه توسعه بازار
- بودجه اولیه
تعداد کویته مناسب باید تعادلی میان هزینه ساخت قالب و هزینه تولید قطعه ایجاد کند.
۵. فولاد را متناسب با تیراژ و شرایط تولید انتخاب کنید
گرانترین فولاد همیشه بهترین انتخاب اقتصادی نیست و ارزانترین فولاد نیز الزاماً هزینه نهایی را کاهش نمیدهد.
انتخاب فولاد باید بر اساس موارد زیر انجام شود:
- تعداد سیکل مورد انتظار
- جنس ماده پلیمری
- وجود الیاف یا افزودنیهای ساینده
- کیفیت سطح
- نیاز به پولیش
- شرایط نگهداری
- امکان تعمیر
- نوع عملیات حرارتی
برای تولید محدود ممکن است استفاده از ساختاری متناسب با همان تیراژ منطقی باشد. برای تولید طولانیمدت، مقاومت سایشی، پایداری و قابلیت تعمیر اهمیت بیشتری پیدا میکنند.
هدف، انتخاب فولادی است که نیاز واقعی پروژه را تأمین کند؛ نه انتخاب صرفاً بر اساس قیمت خرید.
۶. از اینسرتهای قابل تعویض در بخشهای مناسب استفاده کنید
در برخی قالبها میتوان بخشهای حساس، پیچیده یا مستعد سایش را بهصورت اینسرت جداگانه طراحی کرد.
این روش ممکن است مزایای زیر را ایجاد کند:
- سادهترشدن ماشینکاری
- امکان استفاده از فولاد متفاوت
- تعمیر آسانتر
- تعویض بخش آسیبدیده
- کاهش نیاز به ساخت مجدد قطعه بزرگتر
بااینحال، استفاده بیش از حد از اینسرت نیز میتواند تعداد قطعات، زمان فیتکاری و هزینه مونتاژ را افزایش دهد.
تصمیم باید بر اساس هندسه و نیاز تعمیرپذیری انجام شود.
۷. راهگاه سرد یا گرم را بر اساس اقتصاد پروژه انتخاب کنید
سیستم راهگاه گرم معمولاً هزینه اولیه قالب و تجهیزات کنترلی را افزایش میدهد؛ اما در بعضی پروژههای پرتولید میتواند مقدار راهگاه، عملیات جداسازی یا برخی هزینههای تولید را کاهش دهد.
در مقابل، راهگاه سرد ممکن است ساختار سادهتر و هزینه اولیه پایینتری داشته باشد؛ اما وزن راهگاه، امکان بازیافت و هزینه مواد باید بررسی شوند.
برای انتخاب سیستم راهگاه باید عوامل زیر مقایسه شوند:
- تیراژ تولید
- وزن قطعه
- وزن راهگاه
- قیمت ماده
- امکان آسیاب و استفاده مجدد
- کیفیت مورد انتظار
- زمان سیکل
- هزینه نگهداری
- تعداد کویته
هیچیک از این دو سیستم برای تمام پروژهها بهترین انتخاب نیست.
۸. کیفیت سطح را بر اساس نیاز واقعی مشخص کنید
پولیش بسیار دقیق، بافت ویژه یا سطح ظاهری حساس میتواند زمان و هزینه ساخت را افزایش دهد.
اگر بخشی از قطعه پس از مونتاژ دیده نمیشود، ممکن است به کیفیت سطح یک بخش ظاهری نیاز نداشته باشد.
بهتر است سطوح قطعه دستهبندی شوند:
- سطح اصلی و قابل مشاهده
- سطح جانبی
- سطح داخلی
- سطح مونتاژی
- سطح پنهان
سپس کیفیت موردنیاز هر بخش مشخص شود.
کاهش غیرمنطقی کیفیت سطح در بخشهای ظاهری میتواند ارزش محصول را کم کند؛ اما اعمال الزامات ظاهری بالا روی تمام سطوح نیز ممکن است هزینه غیرضروری ایجاد کند.
۹. فقط برای ابعاد عملکردی تلرانس محدود تعیین کنید
تلرانسهای بسیار محدود میتوانند نیاز به ماشینکاری دقیقتر، اندازهگیری بیشتر و اصلاحات اضافی ایجاد کنند.
همه ابعاد یک قطعه نیاز به دقت یکسان ندارند.
بهتر است ابعاد به گروههای زیر تقسیم شوند:
- ابعاد عملکردی
- ابعاد مونتاژی
- ابعاد ظاهری
- ابعاد عمومی
تلرانس محدود باید برای بخشهایی تعیین شود که واقعاً بر عملکرد یا مونتاژ اثر دارند.
تعیین دقت بالا برای تمام ابعاد بدون نیاز فنی میتواند هزینه ساخت و کنترل را افزایش دهد.
۱۰. قالب را متناسب با دستگاه تزریق موجود طراحی کنید
پیش از نهاییشدن قالب باید مشخص شود تولید روی چه دستگاه یا چه محدودهای از دستگاهها انجام خواهد شد.
هماهنگی قالب با دستگاه میتواند از هزینههای اصلاح یا محدودیتهای تولید جلوگیری کند.
موارد مهم عبارتاند از:
- فاصله تایبارها
- ابعاد صفحات
- نیروی گیره
- ظرفیت تزریق
- ضخامت قابل نصب قالب
- کورس بازشدن
- محل و نوع پران دستگاه
- شعاع و مشخصات نازل
- فضای خروج قطعه
اگر قالب بدون توجه به تجهیزات تولید طراحی شود، ممکن است برای نصب یا بهرهبرداری به تغییرات نیاز پیدا کند.
۱۱. از ابتدا محدوده تست و اصلاحات را مشخص کنید
پیش از شروع پروژه بهتر است مشخص شود:
- چند مرحله تست در قیمت لحاظ شده است.
- مواد اولیه تست را چه کسی تأمین میکند.
- هزینه دستگاه تزریق چگونه محاسبه میشود.
- نمونهها چگونه بررسی میشوند.
- اصلاحات مربوط به ساخت قالب بر عهده چه کسی است.
- تغییرات جدید طراحی چگونه قیمتگذاری میشوند.
شفافبودن این موارد میتواند از اختلاف درباره هزینههای بعدی جلوگیری کند.

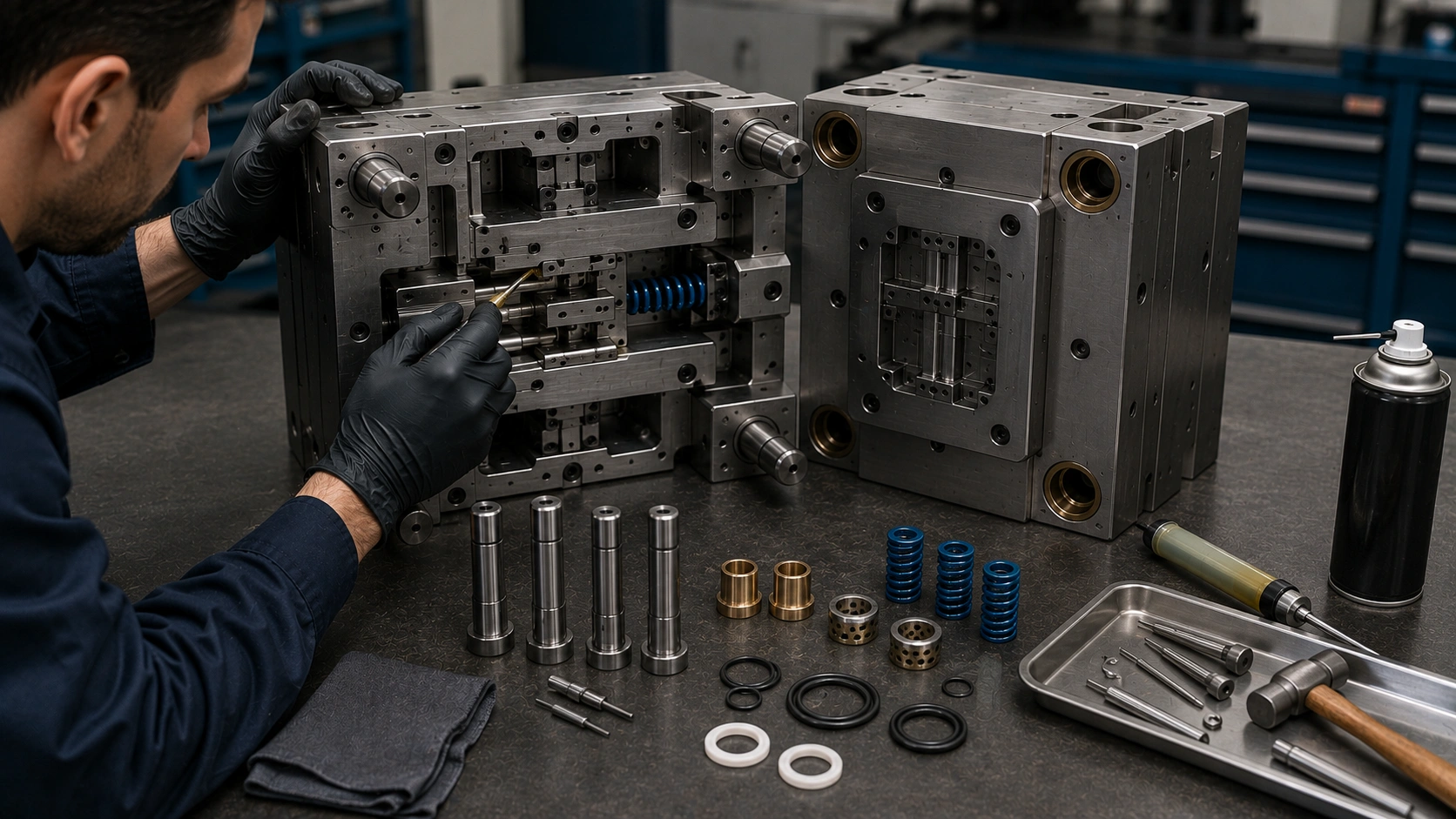

۱۲. هزینه کل مالکیت قالب را بررسی کنید
قیمت خرید فقط بخشی از هزینه قالب است.
در طول دوره استفاده ممکن است هزینههای دیگری ایجاد شوند:
- سرویس دورهای
- تمیزکاری
- روغنکاری
- تعویض پینهای پران
- تعمیر کشویی
- رفع نشتی مدار آب
- ترمیم سطوح
- تعویض قطعات سایشی
- توقف تولید
- اصلاحات محصول
قالبی با قیمت اولیه کمتر ممکن است در طول تولید هزینه نگهداری بیشتری ایجاد کند.
در مقابل، ساخت قالبی بسیار گران و پیچیده برای تیراژ محدود نیز ممکن است توجیه اقتصادی نداشته باشد.
به همین دلیل، تصمیم بهتر باید بر اساس هزینه کل مالکیت انجام شود.
قالب ارزان چه تفاوتی با قالب اقتصادی دارد؟
| معیار | قالب ارزان | قالب اقتصادی |
|---|---|---|
| هدف اصلی | کمترین قیمت اولیه | تعادل میان هزینه، کیفیت و تیراژ |
| انتخاب فولاد | بر اساس کاهش قیمت | متناسب با عمر و شرایط تولید |
| طراحی خنککاری | ممکن است حداقلی باشد | متناسب با کیفیت و زمان سیکل |
| قطعات استاندارد | احتمال استفاده از گزینههای ارزانتر | انتخاب بر اساس عملکرد و تعمیرپذیری |
| قابلیت تعمیر | ممکن است محدود باشد | در طراحی مورد توجه قرار میگیرد |
| تعداد کویته | ممکن است فقط بر اساس بودجه انتخاب شود | بر اساس تیراژ و اقتصاد تولید |
| هزینه نگهداری | ممکن است در آینده افزایش پیدا کند | از ابتدا در تصمیمگیری بررسی میشود |
| نتیجه مورد انتظار | کاهش هزینه شروع پروژه | کاهش هزینه کل در طول تولید |
نتیجهگیری
کاهش اصولی هزینه قالب از مرحله طراحی قطعه آغاز میشود، نه از حذف اجزای ضروری یا کاهش کیفیت ساخت.
برای کنترل هزینه باید موارد زیر همزمان بررسی شوند:
هندسه قطعه + تیراژ واقعی + تعداد کویته + جنس فولاد + نوع راهگاه + کیفیت سطح + دقت موردنیاز + دستگاه تزریق + هزینه نگهداری
هدف نهایی باید ساخت قالبی باشد که نیاز واقعی پروژه را با سرمایهگذاری منطقی تأمین کند.
هنگام مقایسه قیمت قالب تزریق پلاستیک به چه مواردی توجه کنیم؟
دریافت چند پیشنهاد قیمت برای ساخت قالب میتواند به تصمیمگیری بهتر کمک کند؛ اما مقایسه فقط بر اساس مبلغ نهایی همیشه روش دقیقی نیست. دو پیشنهاد ممکن است اختلاف قیمت زیادی داشته باشند، درحالیکه مشخصات فنی، جنس فولاد، تعداد کویته، نوع راهگاه، کیفیت قطعات استاندارد یا محدوده خدمات آنها یکسان نباشد.
برای مقایسه صحیح، ابتدا باید مطمئن شوید تمام قالبسازان بر اساس نسخه یکسانی از فایل قطعه و اطلاعات تولید قیمت ارائه کردهاند. اگر یک مجموعه قالب تککویته و مجموعه دیگر قالب دوکویته را پیشنهاد داده باشد، مقایسه مستقیم مبلغ نهایی نتیجه درستی ایجاد نمیکند.
همچنین ممکن است یک پیشنهاد فقط هزینه ساخت و مونتاژ اولیه را شامل شود، اما پیشنهاد دیگر طراحی، تست، نمونهگیری و بخشی از اصلاحات را نیز در قیمت در نظر گرفته باشد.
به همین دلیل، پیش از انتخاب سازنده باید مشخصات فنی و محدوده تعهدات هر پیشنهاد بررسی شوند.
۱. نسخه فایل و مشخصات قطعه باید یکسان باشد
پیش از دریافت قیمت بهتر است نسخه نهایی یا آخرین نسخه قابل بررسی فایل برای تمام سازندگان ارسال شود.
اگر فایل قطعه در طول قیمتگذاری تغییر کند، ممکن است موارد زیر نیز تغییر کنند:
- ابعاد قالب
- تعداد مکانیزمهای جانبی
- تعداد اینسرتها
- حجم ماشینکاری
- سیستم پران
- محل خط جدایش
- تعداد کویته
- زمان ساخت
بهتر است نام یا شماره نسخه فایل در پیشنهاد فنی ثبت شود تا مشخص باشد قیمت بر اساس کدام طراحی ارائه شده است.
۲. تعداد کویته را بررسی کنید
یکی از اولین مواردی که باید در پیشنهاد قیمت مشخص شود، تعداد کویته است.
قالب تککویته و قالب چندکویته از نظر هزینه ساخت، ظرفیت تولید و دستگاه موردنیاز شرایط یکسانی ندارند.
در پیشفاکتور بهتر است موارد زیر نوشته شوند:
- تعداد کویته
- تعداد قطعات تولیدی در هر سیکل
- نوع چیدمان کویتهها
- فمیلیبودن قالب، در صورت وجود
گاهی یک قالب دارای چند حفره است، اما همه حفرهها قطعه یکسان تولید نمیکنند. بنابراین فقط تعداد کویته کافی نیست و نوع قطعات نیز باید مشخص شود.
۳. جنس فولاد بخشهای اصلی قالب را مقایسه کنید
عبارت کلی «قالب فولادی» اطلاعات کافی برای مقایسه ایجاد نمیکند.
بهتر است جنس بخشهای اصلی مشخص شود:
- سنبه
- ماتریس
- اینسرتها
- کشوییها
- صفحات اصلی
- قطعات سایشی
همچنین در صورت نیاز باید وضعیت فولاد مشخص باشد:
- پیشسختشده
- قابل عملیات حرارتی
- سختکاریشده
- دارای عملیات سطحی
دو قالب ممکن است از نظر ظاهر مشابه باشند، اما استفاده از فولادهای متفاوت میتواند بر قیمت، قابلیت پولیش، مقاومت سایشی و عمر کاری اثر بگذارد.
نام فولاد بهتنهایی نیز برای قضاوت کافی نیست. کیفیت تأمین، عملیات حرارتی، ماشینکاری و طراحی قالب نیز اهمیت دارند.
۴. نوع کفشک و قطعات استاندارد را بررسی کنید
در پیشنهاد قیمت بهتر است مشخص شود کفشک قالب به چه صورت تأمین یا ساخته میشود و قطعات استاندارد اصلی چه مشخصاتی دارند.
موارد قابل بررسی عبارتاند از:
- ابعاد کلی کفشک
- نوع صفحات
- میل و بوش راهنما
- پینهای پران
- فنرها
- بوش تزریق
- حلقه مرکزکننده
- اتصالات خنککاری
لازم نیست تمام پیچها و قطعات کوچک در پیشفاکتور فهرست شوند؛ اما مشخصات اجزایی که بر عملکرد، تعمیر و هزینه اثر قابلتوجه دارند باید روشن باشند.
۵. نوع سیستم راهگاه و گیت را مشخص کنید
پیشنهاد باید مشخص کند قالب دارای چه نوع سیستم راهگاهی است:
- راهگاه سرد
- راهگاه گرم
- ترکیبی
اگر راهگاه گرم استفاده میشود، بهتر است موارد زیر مشخص شوند:
- تعداد نازلها
- نوع سیستم
- برند یا سطح کیفی تجهیزات
- وجود کنترلر دما
- مسئولیت تأمین کنترلر
- شرایط خدمات و قطعات یدکی
هزینه سیستم راهگاه گرم میتواند بخش قابلتوجهی از قیمت قالب باشد. بنابراین مقایسه قالب راهگاه سرد با قالب هاترانر فقط بر اساس مبلغ نهایی صحیح نیست.
۶. مکانیزمهای جانبی باید در پیشنهاد مشخص باشند
وجود کشویی، لیفتر، مکانیزم رزوهبازکن یا اجزای متحرک میتواند بر هزینه و زمان ساخت اثر بگذارد.
در پیشنهاد فنی بهتر است موارد زیر مشخص شوند:
- تعداد کشوییها
- تعداد لیفترها
- نوع محرک
- مکانیزمهای ویژه
- ساختار بازکردن رزوه، در صورت وجود
اگر یک سازنده با اصلاح طراحی قطعه مکانیزمی را حذف کرده است، این تغییر باید پیش از شروع ساخت بررسی و تأیید شود.
کاهش تعداد مکانیزمها میتواند هزینه را کاهش دهد، اما نباید باعث تغییر ناخواسته در عملکرد یا مونتاژ محصول شود.
۷. سیستم خنککاری را نادیده نگیرید
سیستم خنککاری معمولاً از بیرون قالب بهطور کامل دیده نمیشود؛ اما میتواند بر زمان سیکل، کیفیت قطعه و پایداری تولید اثر بگذارد.
در پروژههای ساده ممکن است ذکر وجود مدار خنککاری کافی باشد. در قالبهای بزرگ، چندکویته یا حساس بهتر است ساختار کلی مدارها بررسی شود.
موارد مهم عبارتاند از:
- خنککاری سنبه
- خنککاری ماتریس
- تعداد مدارها
- نوع اتصالات
- امکان تخلیه و سرویس
- آببندی مناسب
قالب ارزانتر با خنککاری محدود ممکن است در زمان تولید باعث افزایش زمان سیکل یا تفاوت دمایی شود.
۸. روش و کیفیت پرداخت سطح را مشخص کنید
کیفیت سطح باید متناسب با نیاز محصول تعریف شود.
در پیشنهاد ممکن است مواردی مانند این ذکر شوند:
- سطح ماشینکاریشده
- پرداخت صنعتی
- سطح مات
- پولیش
- پولیش براق
- آمادهسازی برای بافت
- بافت سطح
عبارتهایی مانند «پولیش کامل» بدون مشخصبودن سطح مورد انتظار ممکن است برداشتهای متفاوتی ایجاد کنند.
بهتر است سطوح ظاهری و غیرظاهری در فایل یا نقشه مشخص شوند.
۹. تلرانسها و معیار پذیرش قطعه را مشخص کنید
یکی از مهمترین موضوعات قرارداد، مشخصبودن معیار تأیید قالب است.
اگر هیچ نقشه یا معیار پذیرشی وجود نداشته باشد، ممکن است تعریف مشتری و سازنده از قطعه قابل قبول متفاوت باشد.
در صورت نیاز باید موارد زیر مشخص شوند:
- ابعاد حساس
- تلرانسهای عملکردی
- نقاط مونتاژی
- کیفیت سطح
- وجود یا عدم وجود پلیسه
- شرایط ظاهری
- نحوه کنترل قطعه
تمام ابعاد نباید بدون نیاز دارای تلرانس بسیار محدود باشند. بهتر است ابعاد مهم و عملکردی مشخص شوند.
۱۰. تعداد تستهای قالب را بررسی کنید
در پیشنهاد قیمت باید مشخص شود چه تعداد مرحله تست در محدوده قرارداد قرار دارد.
همچنین بهتر است این موارد روشن باشند:
- محل انجام تست
- دستگاه مورد استفاده
- هزینه نصب قالب
- هزینه زمان دستگاه
- مسئول تأمین مواد
- تعداد نمونههای تحویلی
- نحوه بررسی نتایج
- هزینه تستهای اضافی
تعداد تست موردنیاز برای تمام پروژهها یکسان نیست. برخی قالبها پس از تنظیم محدود به نتیجه مناسب میرسند و برخی ممکن است به چند مرحله اصلاح و آزمون نیاز داشته باشند.
۱۱. محدوده اصلاحات پس از تست را مشخص کنید
اصلاحات را میتوان به دو گروه تقسیم کرد:
اصلاحات مربوط به رسیدن قالب به مشخصات توافقشده
مانند:
- تنظیم پران
- رفع پلیسه ناشی از فیت قالب
- اصلاح عملکرد مکانیزم
- تنظیم محدود گیت
- رفع ایراد ساخت
تغییرات جدید در طراحی محصول
مانند:
- تغییر ابعاد پس از تأیید فایل
- اضافهکردن ویژگی جدید
- تغییر محل سوراخ
- تغییر ظاهر محصول
- اضافهکردن خار یا اتصال جدید
گروه دوم ممکن است خارج از محدوده قیمت اولیه باشد.
ثبت این تفاوت در قرارداد میتواند از اختلاف درباره هزینه اصلاحات جلوگیری کند.
۱۲. زمان تحویل را با تعریف دقیق بررسی کنید
عبارت «تحویل قالب در ۴۵ روز» ممکن است تعریفهای متفاوتی داشته باشد.
باید مشخص شود زمان تحویل به کدام مرحله اشاره دارد:
- پایان طراحی قالب
- پایان ماشینکاری
- اولین تست
- تحویل نمونه
- تأیید نهایی
- تحویل فیزیکی قالب
همچنین زمان شروع پروژه باید مشخص باشد. برای مثال، زمانبندی ممکن است پس از تأیید طراحی، پرداخت پیشپرداخت یا دریافت فولاد آغاز شود.
۱۳. مالکیت قالب و فایلهای طراحی را مشخص کنید
پیش از شروع پروژه بهتر است مالکیت موارد زیر مشخص باشد:
- قالب ساختهشده
- فایل سهبعدی قطعه
- فایل طراحی قالب
- نقشههای ساخت
- نمونههای تولیدشده
- قطعات یدکی
در بسیاری از پروژهها، مالکیت قالب متعلق به مشتری است؛ اما شرایط نگهداری، تحویل یا انتقال آن باید در قرارداد مشخص شود.
تحویل فایل طراحی قالب نیز ممکن است به توافق پروژه وابسته باشد و بهتر است از ابتدا درباره آن تصمیمگیری شود.
۱۴. شرایط نگهداری قالب را بررسی کنید
اگر قالب پس از ساخت در کارگاه تولید باقی میماند، بهتر است موارد زیر مشخص شوند:
- محل نگهداری
- شرایط محافظت در برابر زنگزدگی
- مسئولیت سرویس دورهای
- هزینه نگهداری، در صورت وجود
- نحوه درخواست تحویل قالب
- مسئولیت خسارت احتمالی
این موضوع بهویژه برای قالبهایی که تولید آنها دورهای است اهمیت دارد.
۱۵. ضمانت و خدمات پس از ساخت را بررسی کنید
عبارت «ضمانت قالب» باید تعریف مشخص داشته باشد.
بهتر است مشخص شود ضمانت شامل چه مواردی است:
- ایرادهای ساخت
- عملکرد مکانیزمها
- نشتی مدار خنککاری
- عملکرد سیستم پران
- قطعات استاندارد
- مدت یا شرایط ضمانت
همچنین باید موارد خارج از ضمانت مشخص شوند؛ مانند:
- استفاده نادرست
- نگهداری نامناسب
- آسیب دستگاه
- تغییرات انجامشده توسط شخص دیگر
- استفاده از ماده خارج از مشخصات توافقشده
۱۶. شرایط پرداخت را در کنار مراحل پروژه بررسی کنید
پرداخت پروژههای قالبسازی معمولاً میتواند بر اساس مراحل انجام کار تقسیم شود.
برای مثال، پرداخت ممکن است به بخشهای زیر وابسته باشد:
- شروع پروژه
- تأیید طراحی
- تکمیل بخش اصلی ساخت
- اولین تست
- تأیید و تحویل نهایی
ساختار پرداخت باید پیش از شروع مشخص شود و با مراحل قابل ارزیابی پروژه هماهنگ باشد.
چکلیست مقایسه پیشفاکتور ساخت قالب
پیش از انتخاب پیشنهاد، این موارد را بررسی کنید:
| مورد قابل مقایسه | پیشنهاد اول | پیشنهاد دوم | پیشنهاد سوم |
|---|---|---|---|
| نسخه فایل قطعه | |||
| تعداد کویته | |||
| نوع قالب | |||
| جنس سنبه | |||
| جنس ماتریس | |||
| جنس کشویی و اینسرتها | |||
| نوع کفشک | |||
| نوع راهگاه | |||
| تعداد نازل هاترانر | |||
| تعداد کشویی | |||
| تعداد لیفتر | |||
| سیستم خنککاری | |||
| نوع سیستم پران | |||
| کیفیت سطح | |||
| تعداد تست | |||
| مواد اولیه تست | |||
| اصلاحات تحت پوشش | |||
| زمان اولین تست | |||
| زمان تحویل نهایی | |||
| خدمات پس از ساخت | |||
| مالکیت قالب | |||
| تحویل فایلها | |||
| مبلغ نهایی |
نتیجه مقایسه پیشنهادها
بهترین پیشنهاد الزاماً کمترین مبلغ را ندارد.
پیشنهاد مناسب باید مشخص کند:
چه قالبی ساخته میشود، از چه مواد و قطعاتی استفاده میشود، چه خدماتی داخل قیمت قرار دارند و قالب برای چه شرایط تولیدی طراحی شده است.
هرچه مشخصات فنی و تعهدات پروژه شفافتر باشند، امکان مقایسه واقعی و کنترل هزینههای پیشبینینشده بیشتر خواهد بود.
آیا هزینه قالب با پایان ساخت تمام میشود؟
هنگام برآورد هزینه ساخت قالب تزریق پلاستیک، بیشتر توجهها روی طراحی، خرید فولاد، ماشینکاری و مونتاژ متمرکز میشود. بااینحال، هزینههای مرتبط با قالب ممکن است پس از ساخت و شروع تولید نیز ادامه داشته باشند.
قالب یک ابزار تولید است و عملکرد آن در طول زمان به طراحی مناسب، کیفیت ساخت، شرایط استفاده و نحوه نگهداری وابسته است. سرویس دورهای، تمیزکاری، تعمیر قطعات فرسوده، اصلاحات محصول و توقفهای احتمالی تولید میتوانند بر هزینه واقعی استفاده از قالب اثر بگذارند.
به همین دلیل، برای بررسی اقتصادی یک پروژه بهتر است فقط مبلغ اولیه ساخت در نظر گرفته نشود و هزینه کل مالکیت قالب نیز بررسی شود.
هزینه کل مالکیت شامل مجموع هزینههایی است که از زمان طراحی و ساخت تا پایان دوره استفاده از قالب ایجاد میشوند.
هزینه کل مالکیت قالب چیست؟
هزینه کل مالکیت یا Total Cost of Ownership فقط قیمت خرید قالب نیست و میتواند شامل بخشهای زیر باشد:
- هزینه طراحی یا اصلاح قطعه
- هزینه طراحی قالب
- هزینه ساخت و مونتاژ
- هزینه تست و نمونهگیری
- هزینه حمل و نصب
- هزینه سرویس دورهای
- هزینه تعمیرات
- هزینه تعویض قطعات مصرفی
- هزینه توقف تولید
- هزینه اصلاحات محصول
- هزینه نگهداری و انبارش
- هزینه قطعات یدکی
- هزینه بازسازی قالب در طول عمر آن
تمام این هزینهها برای همه پروژهها وجود ندارند و میزان آنها نیز یکسان نیست. نوع قالب، تعداد سیکل، جنس ماده، شرایط تولید و کیفیت نگهداری میتوانند هزینههای دوره بهرهبرداری را تغییر دهند.
۱. هزینه حمل و جابهجایی قالب
قالبهای تزریق پلاستیک میتوانند وزن قابلتوجهی داشته باشند. هزینه حمل به ابعاد، وزن، فاصله و تجهیزات موردنیاز برای بارگیری و تخلیه وابسته است.
در زمان جابهجایی باید از اجزای قالب محافظت شود؛ بهویژه:
- سطوح سنبه و ماتریس
- لبههای خط جدایش
- اتصالات آب
- بوش تزریق
- مکانیزمهای جانبی
- قطعات بیرونزده
- سطوح پولیششده
برای قالبهای بزرگ ممکن است به جرثقیل، لیفتراک یا تجهیزات حمل ویژه نیاز باشد.
پیش از عقد قرارداد بهتر است مشخص شود هزینه و مسئولیت حمل بر عهده کدام طرف است و قالب در چه مرحلهای تحویل داده میشود.
۲. هزینه نصب قالب روی دستگاه تزریق
پیش از شروع تولید، قالب باید روی دستگاه مناسب نصب و آمادهسازی شود.
فرآیند نصب میتواند شامل موارد زیر باشد:
- انتقال قالب به دستگاه
- قرارگیری صحیح روی صفحات
- بستن قالب
- تنظیم ارتفاع یا ضخامت قالب
- اتصال سیستم پران
- اتصال مدارهای خنککاری
- اتصال تجهیزات راهگاه گرم
- تنظیم نازل دستگاه
- بررسی بازشدن و بستهشدن
- کنترل حرکت مکانیزمها
زمان نصب به ابعاد قالب، نوع دستگاه، تعداد اتصالات و پیچیدگی تجهیزات وابسته است.
اگر قالب برای تولیدهای کوتاه و سفارشهای کوچک مرتب روی دستگاه نصب و باز شود، هزینه و زمان تعویض قالب نیز میتواند بر قیمت تولید اثر بگذارد.
۳. هزینه مواد اولیه برای تست و تنظیم
در اولین تست یا پس از نصب قالب، مقداری ماده برای تنظیم فرآیند مصرف میشود.
در این مرحله ممکن است چندین سیکل برای رسیدن به شرایط مناسب انجام شود. مقدار ماده مصرفی به موارد زیر وابسته است:
- وزن قطعه
- وزن راهگاه
- تعداد کویته
- نوع ماده
- حجم قالب
- تعداد مراحل تنظیم
- تعداد نمونههای موردنیاز
در قالبهای راهگاه سرد، وزن راهگاه نیز باید در محاسبات در نظر گرفته شود.
بهتر است پیش از تست مشخص شود مواد اولیه را مشتری یا سازنده تأمین میکند و مواد باقیمانده چگونه مدیریت خواهند شد.
۴. هزینه سرویس و نگهداری دورهای
قالب برای حفظ عملکرد پایدار به نگهداری نیاز دارد.
برنامه نگهداری میتواند شامل موارد زیر باشد:
- تمیزکردن سطوح قالب
- بررسی خط جدایش
- روغنکاری بخشهای متحرک
- بررسی کشوییها
- بررسی لیفترها
- کنترل پینهای پران
- بررسی فنرها
- کنترل پیچها
- بررسی نشتی مدار آب
- تمیزکردن کانالهای خنککاری
- محافظت در برابر زنگزدگی
فاصله سرویسها به تعداد سیکل، نوع ماده، ساختار قالب و شرایط تولید وابسته است.
نگهداری منظم میتواند برخی خرابیها را پیش از ایجاد توقف جدی شناسایی کند.
۵. هزینه تعمیر قطعات فرسوده
برخی اجزای قالب در طول زمان تحت سایش، فشار یا حرکت مداوم قرار میگیرند.
قطعاتی که ممکن است نیاز به بررسی یا تعویض داشته باشند عبارتاند از:
- پینهای پران
- تیغههای پران
- میل و بوش راهنما
- فنرها
- صفحات سایشی
- کشوییها
- لیفترها
- قطعات قفلکننده
- آببندها
- اتصالات خنککاری
میزان فرسایش به تعداد سیکل، کیفیت قطعات، نوع روانکاری و شرایط استفاده وابسته است.
طراحی قالب با قطعات استاندارد و قابل تعویض میتواند تعمیرات آینده را سادهتر کند.
۶. هزینه تعمیر سنبه، ماتریس و اینسرتها
در برخی شرایط ممکن است بخشهای شکلدهنده قالب آسیب ببینند یا دچار سایش شوند.
دلایل احتمالی میتوانند شامل موارد زیر باشند:
- سایش ناشی از مواد تقویتشده
- خوردگی
- ضربه
- گیرکردن قطعه
- عملکرد نامناسب مکانیزم
- پلیسه طولانیمدت
- نگهداری نامناسب
- آسیب هنگام مونتاژ یا تعمیر
اگر بخش حساس بهصورت اینسرت قابل تعویض طراحی شده باشد، ممکن است فقط همان قسمت تعمیر یا جایگزین شود.
در قالبهایی که تمام هندسه بهصورت یکپارچه ساخته شده است، تعمیر برخی نواحی میتواند پیچیدهتر باشد.
۷. هزینه توقف تولید
یکی از هزینههایی که گاهی در قیمت اولیه دیده نمیشود، هزینه توقف تولید است.
اگر قالب هنگام تولید دچار مشکل شود، ممکن است دستگاه تا زمان تعمیر متوقف بماند. این توقف میتواند باعث موارد زیر شود:
- کاهش ظرفیت تولید
- تأخیر در تحویل سفارش
- بیکارماندن دستگاه
- تغییر برنامه تولید
- افزایش هزینه نیروی انسانی
- ایجاد مشکل در مونتاژ یا بستهبندی
در تولیدهای پرتعداد، قابلیت اطمینان و تعمیرپذیری قالب میتوانند اهمیت اقتصادی زیادی داشته باشند.
گاهی هزینه توقف تولید از هزینه تعمیر قطعه بیشتر است.
۸. هزینه اصلاح محصول پس از شروع تولید
ممکن است پس از ورود محصول به بازار، نیاز به تغییر در طراحی ایجاد شود.
برای مثال:
- تغییر محل اتصال
- اصلاح ابعاد
- اضافهکردن نوشته
- تغییر ظاهر
- اصلاح ضخامت
- اضافهکردن یا حذف یک ویژگی
- تغییر محل مونتاژ
امکان و هزینه اعمال تغییر به ساختار قالب وابسته است.
برخی اصلاحات با تغییر اینسرت انجام میشوند؛ اما برخی ممکن است به ماشینکاری، جوشکاری، ساخت قطعه جدید یا تغییر چند بخش نیاز داشته باشند.
به همین دلیل، طراحی ماژولار یا استفاده از اینسرت در بخشهایی که احتمال تغییر دارند میتواند در برخی پروژهها مفید باشد.
۹. هزینه نگهداری قالب در زمان توقف تولید
اگر قالب برای مدتی استفاده نشود، باید برای انبارش آماده شود.
اقدامات معمول میتوانند شامل موارد زیر باشند:
- تمیزکردن کامل
- خشککردن مدارهای آب
- استفاده از محافظ ضدزنگ
- بستن صحیح قالب
- محافظت از اتصالات
- ثبت وضعیت قالب
- نگهداری در محیط مناسب
رطوبت، آلودگی و نگهداری نامناسب میتوانند باعث زنگزدگی یا آسیب به سطوح شوند.
اگر قالب در کارگاه خدمات تزریق نگهداری میشود، بهتر است مسئولیت سرویس و شرایط نگهداری مشخص باشد.
۱۰. هزینه قطعات یدکی
برای قالبهایی که در تولید مداوم استفاده میشوند، ممکن است تهیه برخی قطعات یدکی از ابتدا مفید باشد.
این قطعات میتوانند شامل موارد زیر باشند:
- پین پران
- فنر
- آببند
- قطعات سایشی
- سنسور
- هیتر
- ترموکوپل
- نازل هاترانر
نیاز به قطعات یدکی به ساختار قالب و اهمیت توقف تولید وابسته است.
برای قالبهای راهگاه گرم، دسترسی به قطعات و خدمات سیستم نیز باید بررسی شود.
۱۱. هزینه بازسازی قالب
پس از تعداد زیادی سیکل یا ایجاد سایش گسترده، ممکن است قالب به بازسازی نیاز داشته باشد.
بازسازی میتواند شامل موارد زیر باشد:
- تعویض قطعات فرسوده
- اصلاح سطوح
- بازسازی مکانیزمها
- تعویض اینسرتها
- اصلاح خط جدایش
- ترمیم مدارهای خنککاری
- پرداخت مجدد
- کنترل ابعادی
پیش از بازسازی باید هزینه تعمیر با ساخت قالب جدید مقایسه شود.
در برخی پروژهها، تعمیر اقتصادیتر است و در برخی دیگر، تغییرات محصول یا فرسودگی گسترده میتواند ساخت قالب جدید را منطقیتر کند.
قالب ارزانتر چگونه ممکن است هزینه تولید را افزایش دهد؟
کاهش قیمت اولیه اگر با حذف یا تضعیف بخشهای مهم انجام شود، ممکن است هزینههای بعدی را افزایش دهد.
برای مثال:
- خنککاری محدود میتواند زمان سیکل را افزایش دهد.
- قطعات متحرک نامناسب ممکن است نیاز به تعمیر بیشتری داشته باشند.
- فولاد نامتناسب میتواند سایش را افزایش دهد.
- طراحی ضعیف پران ممکن است باعث آسیب قطعه یا توقف تولید شود.
- قطعات غیراستاندارد ممکن است تعمیر را دشوار کنند.
- دسترسی محدود به بخشهای قالب میتواند زمان سرویس را افزایش دهد.
این موارد برای تمام قالبهای ارزان اتفاق نمیافتند؛ اما نشان میدهند که مبلغ اولیه تنها معیار اقتصادی نیست.
چگونه هزینه نگهداری قالب را کاهش دهیم؟
برای کاهش هزینههای دوره بهرهبرداری میتوان موارد زیر را در نظر گرفت:
- انتخاب ساختار متناسب با تیراژ
- استفاده از فولاد مناسب
- استفاده از قطعات استاندارد
- طراحی بخشهای سایشی بهصورت قابل تعویض
- اجرای برنامه سرویس دورهای
- ثبت تعداد سیکل و سوابق تعمیر
- تمیزکاری صحیح پس از تولید
- استفاده از روانکار مناسب
- کنترل مدارهای خنککاری
- نگهداری در محیط خشک و مناسب
نگهداری پیشگیرانه معمولاً امکان شناسایی برخی مشکلات را پیش از خرابی جدی فراهم میکند.
جدول هزینههای احتمالی پس از ساخت قالب
| نوع هزینه | زمان ایجاد | عامل اصلی | روش کنترل |
|---|---|---|---|
| حمل قالب | هنگام تحویل یا انتقال | وزن، ابعاد و فاصله | برنامهریزی حمل و محافظت مناسب |
| نصب روی دستگاه | شروع هر دوره تولید | ابعاد قالب و تعداد اتصالات | هماهنگی قالب با دستگاه |
| مواد تست | تست و تنظیم | وزن قطعه، راهگاه و تعداد آزمون | مشخصکردن مسئول تأمین مواد |
| سرویس دورهای | در طول تولید | تعداد سیکل و نوع قالب | برنامه نگهداری |
| تعمیر قطعات متحرک | پس از سایش یا خرابی | شرایط کار و کیفیت قطعات | استفاده از اجزای استاندارد |
| تعمیر سنبه و ماتریس | در صورت آسیب یا فرسایش | جنس ماده و شرایط تولید | انتخاب فولاد و نگهداری مناسب |
| توقف تولید | هنگام خرابی | پیچیدگی و تعمیرپذیری | نگهداری پیشگیرانه و قطعات یدکی |
| تغییر محصول | پس از اصلاح طراحی | میزان تغییر هندسه | استفاده هدفمند از اینسرت |
| انبارش قالب | دوره توقف تولید | شرایط محیطی | محافظت در برابر رطوبت و زنگ |
| بازسازی | پس از کارکرد طولانی | میزان سایش | ارزیابی تعمیر یا ساخت مجدد |
نتیجهگیری
هزینه واقعی قالب فقط مبلغ ساخت اولیه نیست.
برای ارزیابی اقتصادی باید این رابطه بررسی شود:
هزینه کل قالب = طراحی و ساخت + تست و راهاندازی + نگهداری + تعمیرات + توقفهای احتمالی + اصلاحات آینده
ممکن است قالبی با قیمت اولیه بیشتر، به دلیل عملکرد پایدار، تعمیرپذیری بهتر یا زمان سیکل مناسب، در طول تولید هزینه کمتری ایجاد کند.
در مقابل، برای پروژهای با تیراژ محدود، ساخت قالبی بسیار پیچیده و گران نیز ممکن است توجیه اقتصادی نداشته باشد.
هدف باید انتخاب قالبی متناسب با نیاز واقعی محصول و برنامه تولید باشد.
چگونه هزینه ساخت قالب را با تیراژ تولید و بازگشت سرمایه مقایسه کنیم؟
پس از مشخصشدن هزینه تقریبی ساخت قالب، باید بررسی شود که این سرمایهگذاری با تیراژ تولید، قیمت فروش محصول و هزینه تولید هر قطعه هماهنگ است یا خیر.
قیمت قالب بهتنهایی مشخص نمیکند که یک پروژه اقتصادی است یا نه. ممکن است ساخت یک قالب هزینه اولیه بالایی داشته باشد، اما به دلیل تیراژ زیاد و سود مناسب هر قطعه، هزینه آن در مدت قابل قبولی جبران شود. در مقابل، ممکن است قالبی با هزینه ساخت کمتر برای محصولی با فروش محدود یا حاشیه سود پایین، بازگشت سرمایه طولانیتری داشته باشد.
برای بررسی اقتصادی پروژه باید هزینه قالب در کنار هزینه مواد اولیه، اجرت تزریق، بستهبندی، مونتاژ، ضایعات، حمل و سایر هزینههای تولید محاسبه شود.
هزینه سرمایهگذاری اولیه پروژه شامل چه مواردی است؟
سرمایه اولیه یک پروژه تزریق پلاستیک ممکن است فقط به هزینه ساخت قالب محدود نباشد.
بسته به نوع محصول، هزینههای اولیه میتوانند شامل موارد زیر باشند:
- طراحی سهبعدی محصول
- اصلاح طراحی برای تولید
- ساخت نمونه اولیه
- طراحی قالب
- ساخت قالب
- تست و نمونهگیری
- اصلاحات اولیه
- خرید مواد اولیه
- طراحی و ساخت بستهبندی
- تهیه تجهیزات مونتاژ
- ساخت فیکسچر یا ابزار جانبی
- دریافت مجوزهای موردنیاز
همه پروژهها به تمام این مراحل نیاز ندارند؛ اما بهتر است پیش از شروع، هزینههای احتمالی شناسایی شوند.
هزینه تولید هر قطعه چگونه محاسبه میشود؟
برای محاسبه اولیه هزینه تولید، میتوان هزینههای مستقیم هر قطعه را با یکدیگر جمع کرد.
فرمول ساده به شکل زیر است:
هزینه تولید هر قطعه = هزینه ماده اولیه + اجرت تزریق + هزینه مونتاژ + بستهبندی + هزینههای جانبی
در محاسبات دقیقتر ممکن است موارد زیر نیز در نظر گرفته شوند:
- ضایعات تولید
- وزن راهگاه
- هزینه آسیاب مواد
- کنترل کیفیت
- حمل
- انبارداری
- استهلاک تجهیزات
- هزینه نیروی انسانی
- مالیات و هزینههای فروش
هزینه واقعی هر قطعه به شرایط تولید و ساختار کسبوکار وابسته است.
هزینه مواد اولیه هر قطعه چگونه محاسبه میشود؟
برای محاسبه تقریبی هزینه ماده، ابتدا باید وزن قطعه و قیمت ماده مشخص باشند.
فرمول اولیه:
هزینه ماده هر قطعه = وزن مصرفی هر سیکل × قیمت هر کیلوگرم ماده ÷ تعداد قطعات سالم تولیدشده در هر سیکل
وزن مصرفی فقط وزن قطعه نیست. در قالب راهگاه سرد ممکن است وزن راهگاه نیز بخشی از مصرف ماده باشد.
برای مثال، فرض کنید:
- وزن قطعه: ۲۰ گرم
- وزن سهم راهگاه برای هر قطعه: ۵ گرم
- مصرف کل ماده برای هر قطعه: ۲۵ گرم
- قیمت فرضی ماده: ۱۰۰ هزار تومان به ازای هر کیلوگرم
محاسبه:
۲۵ ÷ ۱۰۰۰ × ۱۰۰,۰۰۰ = ۲,۵۰۰ تومان
در این مثال فرضی، هزینه ماده مصرفی هر قطعه حدود ۲,۵۰۰ تومان است.
این عدد هزینه نهایی تولید نیست و اجرت تزریق، ضایعات، بستهبندی و سایر هزینهها باید جداگانه اضافه شوند.
سهم هزینه قالب در قیمت هر قطعه چگونه محاسبه میشود؟
برای بررسی اثر قالب بر قیمت محصول میتوان هزینه ساخت قالب را بر تعداد قطعات مورد انتظار تقسیم کرد.
فرمول:
سهم هزینه قالب در هر قطعه = هزینه قالب ÷ تعداد قطعات تولیدی
برای مثال فرض کنید:
- هزینه ساخت قالب: ۵۰۰ میلیون تومان
- تیراژ مورد انتظار: ۵۰۰ هزار قطعه
محاسبه:
۵۰۰,۰۰۰,۰۰۰ ÷ ۵۰۰,۰۰۰ = ۱,۰۰۰ تومان
در این حالت، اگر هزینه قالب فقط میان ۵۰۰ هزار قطعه تقسیم شود، سهم آن برای هر قطعه حدود ۱,۰۰۰ تومان خواهد بود.
اگر تولید به یک میلیون قطعه برسد:
۵۰۰,۰۰۰,۰۰۰ ÷ ۱,۰۰۰,۰۰۰ = ۵۰۰ تومان
با افزایش تیراژ، سهم هزینه ثابت قالب در هر قطعه کاهش پیدا میکند.
البته هزینههای نگهداری، تعمیر و اصلاحات احتمالی در این محاسبه ساده در نظر گرفته نشدهاند.
نقطه سربهسر چیست؟
نقطه سربهسر تعداد محصولاتی است که پس از فروش آنها، مجموع سود ایجادشده هزینه سرمایهگذاری اولیه را پوشش میدهد.
برای محاسبه ساده ابتدا باید حاشیه مشارکت یا مبلغ باقیمانده از فروش هر قطعه مشخص شود.
فرمول:
حاشیه هر قطعه = قیمت فروش − هزینه متغیر هر قطعه
سپس:
تعداد قطعات موردنیاز برای بازگشت سرمایه = سرمایهگذاری اولیه ÷ حاشیه هر قطعه
این محاسبه یک برآورد ساده است و هزینههای ثابت کسبوکار، مالیات، فروش، بازاریابی و تغییر قیمتها ممکن است نتیجه واقعی را تغییر دهند.
مثال فرضی محاسبه بازگشت هزینه قالب
فرض کنید اطلاعات یک پروژه به شکل زیر باشند:
- هزینه طراحی و ساخت قالب: ۶۰۰ میلیون تومان
- هزینه ماده هر قطعه: ۳,۰۰۰ تومان
- اجرت تزریق هر قطعه: ۱,۵۰۰ تومان
- هزینه بستهبندی و مونتاژ: ۱,۰۰۰ تومان
- سایر هزینههای متغیر: ۵۰۰ تومان
- قیمت فروش هر قطعه: ۱۲,۰۰۰ تومان
ابتدا هزینه متغیر هر قطعه محاسبه میشود:
۳,۰۰۰ + ۱,۵۰۰ + ۱,۰۰۰ + ۵۰۰ = ۶,۰۰۰ تومان
حاشیه باقیمانده از فروش هر قطعه:
۱۲,۰۰۰ − ۶,۰۰۰ = ۶,۰۰۰ تومان
تعداد قطعات موردنیاز برای جبران هزینه قالب:
۶۰۰,۰۰۰,۰۰۰ ÷ ۶,۰۰۰ = ۱۰۰,۰۰۰ قطعه
در این مثال ساده، پس از فروش حدود ۱۰۰ هزار قطعه، حاشیه ایجادشده معادل هزینه طراحی و ساخت قالب خواهد بود.
این محاسبه به معنای سود خالص نیست؛ زیرا هزینههایی مانند بازاریابی، انبار، حمل، مالیات، حقوق و هزینههای ثابت در نظر گرفته نشدهاند.
جدول نمونه محاسبه اقتصادی پروژه
| مورد | مقدار فرضی |
|---|---|
| هزینه طراحی و ساخت قالب | ۶۰۰ میلیون تومان |
| هزینه ماده هر قطعه | ۳,۰۰۰ تومان |
| اجرت تزریق | ۱,۵۰۰ تومان |
| مونتاژ و بستهبندی | ۱,۰۰۰ تومان |
| سایر هزینههای متغیر | ۵۰۰ تومان |
| مجموع هزینه متغیر | ۶,۰۰۰ تومان |
| قیمت فروش | ۱۲,۰۰۰ تومان |
| حاشیه هر قطعه | ۶,۰۰۰ تومان |
| تعداد تقریبی برای جبران هزینه قالب | ۱۰۰ هزار قطعه |
اعداد این جدول فقط برای آموزش روش محاسبه هستند و قیمت واقعی قالب، مواد، خدمات تزریق و فروش باید برای هر پروژه جداگانه بررسی شود.
زمان بازگشت سرمایه چگونه محاسبه میشود؟
پس از محاسبه تعداد قطعات موردنیاز، میتوان زمان تقریبی بازگشت سرمایه را بررسی کرد.
فرمول ساده:
زمان بازگشت = تعداد قطعات موردنیاز ÷ تعداد قطعات فروختهشده در ماه
در مثال قبل، اگر برای جبران هزینه قالب به فروش ۱۰۰ هزار قطعه نیاز باشد و فروش واقعی ماهانه ۱۰ هزار قطعه باشد:
۱۰۰,۰۰۰ ÷ ۱۰,۰۰۰ = ۱۰ ماه
در این مثال، زمان تقریبی جبران هزینه قالب ۱۰ ماه است.
اما باید توجه داشت که ظرفیت تولید با میزان فروش یکسان نیست. ممکن است کارگاه توان تولید ۵۰ هزار قطعه در ماه را داشته باشد، اما بازار فقط ۱۰ هزار قطعه را جذب کند.
به همین دلیل، محاسبه بازگشت سرمایه بهتر است بر اساس فروش واقعبینانه انجام شود، نه فقط حداکثر ظرفیت دستگاه.
تعداد کویته چگونه بر بازگشت سرمایه اثر میگذارد؟
افزایش تعداد کویته میتواند هزینه اولیه قالب را بیشتر کند؛ اما ممکن است ظرفیت تولید را افزایش دهد و اجرت تولید هر قطعه را کاهش دهد.
برای بررسی اقتصادی باید دو سناریو مقایسه شوند:
| معیار | قالب تککویته | قالب چندکویته |
| هزینه اولیه قالب | معمولاً کمتر | معمولاً بیشتر |
| تعداد قطعه در هر سیکل | کمتر | بیشتر |
| تعداد سیکل موردنیاز | بیشتر | کمتر |
| زمان تولید کل سفارش | بیشتر | کمتر |
| ظرفیت تولید | محدودتر | بیشتر |
| نیاز به دستگاه | بسته به ابعاد و قطعه | ممکن است ظرفیت بیشتری نیاز داشته باشد |
اگر فروش محصول محدود باشد، افزایش ظرفیت تولید الزاماً بازگشت سرمایه را سریعتر نمیکند.
در مقابل، اگر سفارش بالا و زمان تحویل محدود باشد، قالب چندکویته ممکن است از نظر هزینه تولید مناسبتر باشد.
کاهش قیمت قالب همیشه نقطه سربهسر را بهتر نمیکند
ممکن است کاهش هزینه اولیه قالب در نگاه اول باعث کاهش تعداد قطعات موردنیاز برای بازگشت سرمایه شود؛ اما اگر این کاهش باعث افزایش زمان سیکل، ضایعات یا هزینه تعمیر شود، نتیجه نهایی میتواند متفاوت باشد.
برای مثال، خنککاری ضعیف ممکن است زمان تولید هر قطعه را افزایش دهد. در چنین شرایطی، بخشی از صرفهجویی اولیه میتواند در طول تولید از بین برود.
به همین دلیل، باید اثر تصمیمهای فنی بر هزینه کل تولید بررسی شود.
قبل از ساخت قالب چه محاسباتی انجام دهیم؟
پیش از شروع پروژه بهتر است برای پرسشهای زیر پاسخ تقریبی داشته باشید:
- هزینه طراحی و ساخت قالب چقدر است؟
- چه هزینههای اولیه دیگری وجود دارند؟
- وزن قطعه و راهگاه چقدر است؟
- قیمت ماده موردنظر چقدر است؟
- اجرت تولید چگونه محاسبه میشود؟
- هزینه بستهبندی و مونتاژ چقدر است؟
- قیمت فروش واقعبینانه محصول چقدر است؟
- حاشیه هر قطعه چقدر خواهد بود؟
- چند قطعه برای جبران سرمایه اولیه لازم است؟
- بازار در هر ماه چه تعداد محصول جذب میکند؟
- ظرفیت واقعی تولید چقدر است؟
- چه مقدار ضایعات احتمالی وجود دارد؟
پاسخ به این پرسشها میتواند تصویر دقیقتری از امکان اقتصادی پروژه ایجاد کند.
نکته مهم
هزینه ساخت قالب یک سرمایهگذاری اولیه برای ایجاد ابزار تولید است. هرچه تیراژ افزایش پیدا کند، سهم هزینه ثابت قالب در قیمت هر قطعه کاهش مییابد.
بااینحال، اقتصادیبودن پروژه فقط به تعداد تولید وابسته نیست. فروش واقعی، قیمت محصول، هزینه مواد، اجرت تولید و هزینههای جانبی نیز باید بررسی شوند.
جمعبندی
برای بررسی اقتصادی قالب، این رابطه ساده میتواند نقطه شروع باشد:
هزینه قالب ÷ حاشیه هر قطعه = تعداد تقریبی قطعات موردنیاز برای جبران هزینه قالب
اما برای تصمیم نهایی باید موارد زیر نیز بررسی شوند:
تیراژ واقعی + ظرفیت بازار + هزینه تولید + تعداد کویته + زمان سیکل + هزینه نگهداری + ریسک فروش
قالب زمانی سرمایهگذاری مناسبی است که ساختار آن با نیاز تولید و بازار محصول هماهنگ باشد.
برای دریافت قیمت ساخت قالب تزریق پلاستیک چه اطلاعاتی باید ارسال کنیم؟
برای برآورد هزینه ساخت قالب تزریق پلاستیک، ابتدا باید اطلاعات فنی محصول بررسی شوند. هرچه اطلاعات اولیه کاملتر باشند، امکان بررسی دقیقتر ساختار قالب، تعداد کویته، مکانیزمهای موردنیاز و هزینه تقریبی پروژه بیشتر خواهد بود.
در مجموعه مثلث طراحی، فرآیند بررسی پروژه میتواند از یک فایل سهبعدی، نقشه دوبعدی، نمونه فیزیکی یا حتی طرح اولیه محصول آغاز شود. اگر اطلاعات فنی کامل نباشند، ابتدا نیازهای پروژه مشخص میشوند و سپس درباره مراحل طراحی، نمونهسازی و ساخت قالب تصمیمگیری خواهد شد.
هدف از بررسی اولیه فقط اعلام یک مبلغ نیست؛ بلکه باید مشخص شود قطعه چگونه تولید میشود، چه نوع قالبی برای آن مناسب است و چه عواملی ممکن است هزینه یا زمان ساخت را افزایش دهند.
مرحله اول: ارسال اطلاعات اولیه محصول
برای شروع بررسی میتوانید هرکدام از اطلاعات موجود را ارسال کنید:
- فایل سهبعدی قطعه
- نقشه دوبعدی
- طرح دستی
- تصاویر محصول
- نمونه فیزیکی
- ابعاد تقریبی
- توضیح درباره کاربرد قطعه
- نمونه مشابه
وجود فایل سهبعدی میتواند بررسی هندسه را دقیقتر کند؛ اما اگر فایل آماده ندارید، امکان بررسی اولیه بر اساس اطلاعات دیگر نیز وجود دارد.
در صورت ارسال تصویر، بهتر است عکسها از چند زاویه تهیه شوند و یک خطکش یا ابعاد اصلی قطعه نیز در اختیار طراح قرار بگیرند. عکس بهتنهایی معمولاً برای تعیین دقیق ابعاد و ساخت قالب کافی نیست.
مرحله دوم: مشخصکردن کاربرد و شرایط عملکرد قطعه
کاربرد محصول میتواند بر انتخاب ماده، طراحی قطعه و ساختار قالب اثر بگذارد.
بهتر است اطلاعات زیر مشخص شوند:
- قطعه در چه محصول یا صنعتی استفاده میشود؟
- آیا قطعه تحت فشار یا ضربه قرار میگیرد؟
- آیا در معرض گرما، رطوبت یا مواد شیمیایی است؟
- آیا ظاهر محصول اهمیت زیادی دارد؟
- آیا قطعه با اجزای دیگری مونتاژ میشود؟
- آیا ابعاد خاصی برای عملکرد محصول حساس هستند؟
- آیا قطعه باید انعطافپذیر یا سخت باشد؟
این اطلاعات میتوانند به انتخاب ماده پلیمری و بررسی قابلیت تولید کمک کنند.
برای مثال، قطعهای که فقط نقش پوشش ظاهری دارد ممکن است الزامات متفاوتی با یک چرخدنده، بست صنعتی یا قطعه تحت بار داشته باشد.
مرحله سوم: اعلام تیراژ مورد انتظار
برای انتخاب ساختار مناسب قالب باید تیراژ تقریبی مشخص شود.
اطلاعات مفید میتوانند شامل موارد زیر باشند:
- تعداد سفارش اولیه
- تولید ماهانه
- تولید سالانه
- تیراژ احتمالی در آینده
- مدتزمان موردنظر برای تحویل سفارش
تیراژ میتواند بر تعداد کویته، جنس فولاد، نوع راهگاه، عمر مورد انتظار قالب و ظرفیت تولید اثر بگذارد.
اگر میزان فروش هنوز مشخص نیست، میتوان چند سناریوی تولید را بررسی کرد؛ برای مثال:
- تولید محدود برای ورود به بازار
- تولید متوسط و دورهای
- تولید انبوهکاهش هزینه و مداوم
هدف این است که هزینه قالب با نیاز واقعی پروژه هماهنگ باشد.
مرحله چهارم: بررسی فایل سهبعدی و قابلیت تولید
پس از دریافت اطلاعات، مدل قطعه از نظر قابلیت تولید با فرآیند تزریق پلاستیک بررسی میشود.
موارد مهم عبارتاند از:
- ضخامت دیوارهها
- زاویههای خروج
- آندرکاتها
- سوراخها و شیارهای جانبی
- محل خط جدایش
- نحوه خروج قطعه
- محل احتمالی گیت
- محل مناسب سیستم پران
- ریبها و تقویتکنندهها
- نقاط دارای تجمع ضخامت
- بخشهای حساس ظاهری
- ابعاد مونتاژی
در این مرحله ممکن است مشخص شود برخی بخشهای قطعه به اصلاح نیاز دارند.
هدف از اصلاح، تغییر غیرضروری ظاهر یا عملکرد محصول نیست؛ بلکه تلاش میشود هندسه برای تولید پایدارتر و ساخت قالب منطقیتر آماده شود.
هر تغییر باید پیش از اعمال نهایی با مشتری بررسی و تأیید شود.
مرحله پنجم: انتخاب ماده پلیمری مناسب
اگر جنس ماده از قبل مشخص باشد، ویژگیهای آن در طراحی قطعه و قالب بررسی میشوند.
اگر ماده هنوز انتخاب نشده باشد، عواملی مانند موارد زیر در تصمیمگیری اهمیت دارند:
- استحکام
- انعطافپذیری
- مقاومت ضربهای
- مقاومت حرارتی
- مقاومت شیمیایی
- کیفیت ظاهری
- رنگپذیری
- شرایط محیطی
- قیمت ماده
- میزان جمعشدگی
انتخاب ماده فقط بر قیمت مواد اولیه اثر نمیگذارد و میتواند بر جمعشدگی، شرایط تزریق، سایش قالب و طراحی برخی بخشها نیز مؤثر باشد.
مرحله ششم: بررسی نیاز به نمونهسازی
در برخی پروژهها بهتر است پیش از شروع قالبسازی، یک نمونه فیزیکی ساخته شود.
نمونه اولیه میتواند برای بررسی موارد زیر مفید باشد:
- ابعاد کلی
- ظاهر محصول
- مونتاژ
- تناسب قطعات
- ارگونومی
- محل اتصالات
- فضای داخلی
ساخت نمونه برای همه پروژهها ضروری نیست و بر اساس پیچیدگی، ریسک طراحی و نیاز مشتری پیشنهاد میشود.
اگر قطعه بخشی از یک مجموعه باشد، بررسی مونتاژ پیش از ساخت قالب میتواند اهمیت بیشتری داشته باشد.
مرحله هفتم: پیشنهاد ساختار مناسب قالب
پس از بررسی قطعه و اطلاعات تولید، ساختار اولیه قالب مشخص میشود.
پیشنهاد فنی ممکن است شامل موارد زیر باشد:
- تعداد کویته
- نوع قالب
- جنس پیشنهادی فولاد
- نوع راهگاه
- نوع گیت
- تعداد کشوییها
- تعداد لیفترها
- سیستم پران
- ساختار خنککاری
- ابعاد تقریبی قالب
- ظرفیت موردنیاز دستگاه تزریق
در برخی پروژهها ممکن است بیش از یک گزینه پیشنهاد شود.
برای مثال:
- قالب تککویته با هزینه اولیه کمتر
- قالب چندکویته با ظرفیت تولید بیشتر
در چنین شرایطی، هزینه اولیه و شرایط تولید هر گزینه با یکدیگر مقایسه میشوند.
مرحله هشتم: ارائه پیشنهاد فنی و مالی
پس از مشخصشدن ساختار اولیه، پیشنهاد قیمت تهیه میشود.
برای شفافیت بیشتر، بهتر است پیشنهاد شامل اطلاعات اصلی پروژه باشد:
- مشخصات قطعه
- تعداد کویته
- جنس بخشهای اصلی قالب
- نوع راهگاه
- مکانیزمهای جانبی
- محدوده طراحی
- محدوده ساخت
- شرایط تست
- زمان تقریبی ساخت
- شرایط پرداخت
- خدمات و اصلاحات توافقشده
در پروژههایی که هنوز طراحی قطعه نهایی نشده است، ممکن است ابتدا هزینه طراحی یا تکمیل اطلاعات فنی مشخص شود و قیمت نهایی قالب پس از تأیید مدل ارائه شود.
مرحله نهم: طراحی سهبعدی قالب
پس از تأیید پیشنهاد و نهاییشدن مدل قطعه، طراحی قالب انجام میشود.
در این مرحله بخشهای اصلی قالب مشخص خواهند شد:
- سنبه
- ماتریس
- خط جدایش
- راهگاه و گیت
- سیستم پران
- سیستم خنککاری
- کشوییها
- لیفترها
- اینسرتها
- قطعات استاندارد
- صفحات و کفشک
پیش از شروع ماشینکاری، طراحی باید از نظر مونتاژ، حرکت اجزا و امکان ساخت بررسی شود.
تغییرات اساسی در مدل محصول پس از شروع ساخت میتوانند بر هزینه و زمان پروژه اثر بگذارند. به همین دلیل، بهتر است مدل قطعه پیش از ماشینکاری تأیید نهایی شود.
مرحله دهم: ساخت و ماشینکاری قطعات قالب
پس از تأیید طراحی، فولاد و قطعات موردنیاز تهیه میشوند و مراحل ساخت آغاز خواهند شد.
بسته به ساختار قالب، فرآیندها ممکن است شامل موارد زیر باشند:
- برش و آمادهسازی فولاد
- فرزکاری CNC
- تراشکاری
- وایرکات
- اسپارک
- سوراخکاری
- سنگزنی
- عملیات حرارتی
- پرداخت
- پولیش
- فیتکاری
همه قالبها به تمام این فرآیندها نیاز ندارند. روش ساخت بر اساس هندسه و مشخصات هر پروژه انتخاب میشود.
مرحله یازدهم: مونتاژ و کنترل قالب
پس از ساخت قطعات، قالب مونتاژ و تنظیم میشود.
در این مرحله موارد زیر بررسی خواهند شد:
- حرکت صحیح صفحات
- عملکرد میل و بوش راهنما
- عملکرد سیستم پران
- حرکت کشوییها
- عملکرد لیفترها
- وضعیت سطوح تماس
- مدارهای خنککاری
- هماهنگی قطعات
- باز و بستهشدن قالب
پیش از نصب روی دستگاه، عملکرد مکانیکی بخشهای مختلف بررسی میشود.
مرحله دوازدهم: تست قالب و تولید نمونه اولیه
قالب روی دستگاه تزریق مناسب نصب میشود و نمونه اولیه تولید خواهد شد.
در تست، مواردی مانند زیر بررسی میشوند:
- پرشدن قطعه
- کیفیت سطح
- عملکرد گیت
- خروج هوا
- وجود پلیسه
- فرورفتگی
- تابیدگی
- عملکرد سیستم پران
- عملکرد مکانیزمهای جانبی
- زمان خنککاری
- نحوه خروج قطعه
شرایط فرآیند مانند دمای ماده، فشار، سرعت تزریق و زمان خنککاری نیز تنظیم میشوند.
نمونه تولیدشده برای بررسی ابعادی، ظاهری و عملکردی در اختیار مشتری قرار میگیرد.
مرحله سیزدهم: اصلاحات و تأیید نهایی
پس از بررسی نمونه، در صورت نیاز اصلاحات مربوط به ساخت و تنظیم قالب انجام میشوند.
این اصلاحات ممکن است شامل موارد زیر باشند:
- تنظیم پران
- اصلاح محدود گیت
- تنظیم خروج هوا
- رفع پلیسه
- تنظیم مکانیزمها
- اصلاح محدود ابعاد
- بهبود برخی سطوح
اگر پس از تأیید مدل، تغییر جدیدی در طراحی محصول درخواست شود، هزینه و زمان آن بر اساس میزان تغییر بررسی خواهد شد.
پس از تأیید نمونه نهایی، قالب برای تولید یا تحویل آماده میشود.
برای دریافت برآورد اولیه چه مواردی ارسال کنیم؟
برای شروع بررسی، ارسال این اطلاعات میتواند کافی باشد:
- فایل سهبعدی، نقشه یا تصاویر قطعه
- ابعاد تقریبی
- کاربرد محصول
- تیراژ موردنیاز
- جنس ماده، در صورت مشخصبودن
- نمونه فیزیکی، در صورت وجود
- کیفیت ظاهری مورد انتظار
- زمان موردنظر برای شروع تولید
اگر برخی اطلاعات مشخص نباشند، در مرحله بررسی درباره آنها تصمیمگیری خواهد شد.
نکته مهم
اعلام قیمت فقط بر اساس یک تصویر ممکن است برای تخمین بسیار اولیه مفید باشد؛ اما قیمت دقیقتر زمانی قابل ارائه است که هندسه قطعه، تیراژ، جنس ماده و ساختار موردنیاز قالب بررسی شوند.
هرچه اطلاعات پروژه کاملتر باشند، برآورد هزینه و زمان ساخت نیز قابلاعتمادتر خواهد بود.
جمعبندی
مسیر کلی یک پروژه میتواند به شکل زیر باشد:
ارسال طرح یا نمونه ← بررسی فنی ← طراحی یا اصلاح قطعه ← نمونهسازی در صورت نیاز ← تعیین ساختار قالب ← ارائه قیمت ← طراحی قالب ← ساخت و مونتاژ ← تست ← اصلاح و تأیید نهایی
این فرآیند کمک میکند هزینه ساخت قالب بر اساس نیاز واقعی محصول و شرایط تولید محاسبه شود.
سؤالات متداول درباره هزینه ساخت قالب تزریق پلاستیک
۱. هزینه ساخت قالب تزریق پلاستیک چگونه محاسبه میشود؟
هزینه ساخت قالب بر اساس مجموعهای از عوامل مانند ابعاد و پیچیدگی قطعه، تعداد کویته، جنس فولاد، نوع راهگاه، تعداد کشویی و لیفتر، سیستم خنککاری، روش پران، کیفیت سطح، دقت ابعادی و تیراژ مورد انتظار محاسبه میشود. به همین دلیل، بدون بررسی فایل سهبعدی، نقشه یا نمونه قطعه نمیتوان قیمت دقیق و قابل اتکایی ارائه کرد.
۲. برای دریافت قیمت ساخت قالب چه اطلاعاتی باید ارسال کنیم؟
برای بررسی اولیه میتوانید فایل سهبعدی، نقشه دوبعدی، تصاویر واضح یا نمونه فیزیکی قطعه را ارسال کنید. اطلاعاتی مانند ابعاد، کاربرد محصول، جنس ماده پلیمری، تیراژ موردنیاز، کیفیت ظاهری و زمان موردنظر برای تولید نیز به برآورد دقیقتر کمک میکنند.
۳. آیا میتوان فقط با ارسال عکس، قیمت قالب را مشخص کرد؟
تصاویر میتوانند برای شناخت اولیه محصول و ارائه یک بازه تقریبی مفید باشند؛ اما معمولاً برای اعلام قیمت قطعی کافی نیستند. بسیاری از جزئیات مانند ضخامت دیواره، آندرکات، ابعاد دقیق، نحوه مونتاژ و بخشهای داخلی قطعه ممکن است در عکس مشخص نباشند.
۴. اگر فایل سهبعدی قطعه را نداشته باشیم، امکان ساخت قالب وجود دارد؟
بله. در صورت نداشتن فایل سهبعدی، طراحی قطعه میتواند بر اساس نمونه فیزیکی، نقشه دوبعدی، طرح دستی، تصاویر و اطلاعات ابعادی انجام شود. بسته به پیچیدگی و دقت موردنیاز، ممکن است مدلسازی سهبعدی یا مهندسی معکوس بهعنوان مرحلهای جداگانه انجام شود.
۵. آیا ابعاد بزرگتر قطعه همیشه به معنای قالب گرانتر است؟
خیر. ابعاد قطعه بر مقدار فولاد، اندازه کفشک، وزن قالب و زمان ماشینکاری اثر میگذارند؛ اما پیچیدگی هندسه نیز اهمیت زیادی دارد. ممکن است یک قطعه کوچک دارای چند آندرکات و مکانیزم جانبی، قالب پیچیدهتر و گرانتری نسبت به یک قطعه بزرگ اما ساده نیاز داشته باشد.
۶. چرا وجود کشویی باعث افزایش هزینه قالب میشود؟
کشویی برای آزادکردن سوراخها، شیارها یا آندرکاتهایی استفاده میشود که در جهت اصلی بازشدن قالب قابل خروج نیستند. اضافهشدن کشویی ممکن است به طراحی، فولاد، ماشینکاری، قطعات هدایتکننده، قفل، صفحات سایشی، مونتاژ و تنظیم بیشتری نیاز داشته باشد. میزان افزایش هزینه به ابعاد، تعداد و پیچیدگی مکانیزم بستگی دارد.
۷. آیا میتوان با تغییر طراحی قطعه، هزینه قالب را کاهش داد؟
در برخی پروژهها بله. اصلاح زاویه خروج، تغییر محدود هندسه، حذف آندرکات غیرضروری یا سادهسازی بعضی اتصالات میتواند ساختار قالب را سادهتر کند. بااینحال، هر تغییر باید از نظر عملکرد، استحکام، مونتاژ و ظاهر محصول بررسی شود و فقط با هدف کاهش قیمت انجام نشود.
۸. تعداد کویته چه تأثیری بر هزینه ساخت قالب دارد؟
افزایش تعداد کویته معمولاً باعث افزایش مقدار فولاد، تعداد سنبه و حفره، حجم ماشینکاری، اجزای پران و پیچیدگی سیستم راهگاه و خنککاری میشود. در مقابل، قالب چندکویته میتواند تعداد قطعات تولیدشده در هر سیکل را افزایش دهد و در تیراژ بالا هزینه تولید هر قطعه را کاهش دهد.
۹. آیا هزینه قالب دوکویته دقیقاً دو برابر قالب تککویته است؟
خیر. برخی هزینههای پایه قالب با افزایش تعداد کویته دقیقاً دو برابر نمیشوند و برخی هزینهها نیز ممکن است بیشتر از انتظار افزایش پیدا کنند. ابعاد قالب، تعداد قطعات، سیستم راهگاه، خنککاری و ظرفیت دستگاه باید بررسی شوند؛ بنابراین قیمت بر اساس ساختار واقعی قالب محاسبه میشود.
۱۰. قالب تککویته بهتر است یا چندکویته؟
هیچ گزینهای برای تمام پروژهها بهترین نیست. قالب تککویته معمولاً سرمایه اولیه کمتری نیاز دارد و میتواند برای تیراژ محدود مناسب باشد. قالب چندکویته ظرفیت تولید بیشتری ایجاد میکند و ممکن است برای تولید انبوه اقتصادیتر باشد. انتخاب نهایی باید بر اساس تیراژ، زمان تحویل، بودجه و ظرفیت دستگاه انجام شود.
۱۱. جنس فولاد چه تأثیری بر قیمت قالب دارد؟
نوع فولاد بر قیمت اولیه، قابلیت ماشینکاری، کیفیت پولیش، مقاومت سایشی، امکان عملیات حرارتی و عمر قالب اثر میگذارد. انتخاب فولاد باید بر اساس تیراژ، نوع ماده پلیمری، کیفیت سطح و شرایط تولید انجام شود. گرانترین فولاد همیشه ضروری نیست و ارزانترین گزینه نیز برای همه پروژهها مناسب نخواهد بود.
۱۲. آیا استفاده از فولاد ارزانتر باعث کاهش هزینه نهایی میشود؟
ممکن است هزینه اولیه را کاهش دهد؛ اما اگر فولاد با شرایط تولید هماهنگ نباشد، احتمال سایش، تعمیر یا کاهش عمر قالب افزایش پیدا میکند. انتخاب اقتصادی به معنای استفاده از فولادی است که با تیراژ و نیاز واقعی پروژه تناسب داشته باشد.
۱۳. راهگاه گرم چه تأثیری بر هزینه قالب دارد؟
سیستم راهگاه گرم معمولاً به نازل، منیفولد، هیتر، کنترل دما و تجهیزات بیشتری نیاز دارد و هزینه اولیه قالب را افزایش میدهد. در برخی پروژههای پرتولید میتواند مقدار راهگاه و برخی هزینههای تولید را کاهش دهد. انتخاب میان راهگاه سرد و گرم باید بر اساس تیراژ، نوع ماده، وزن راهگاه و بازگشت سرمایه انجام شود.
۱۴. آیا پرینت سهبعدی قبل از ساخت قالب ضروری است؟
خیر. نمونهسازی برای تمام پروژهها ضروری نیست؛ اما در محصولاتی که فرم، مونتاژ، ارگونومی یا تناسب قطعات اهمیت دارد، میتواند مفید باشد. نمونه فیزیکی ممکن است برخی ایرادهای طراحی را پیش از شروع ماشینکاری قالب مشخص کند.
۱۵. آیا هزینه طراحی سهبعدی داخل قیمت ساخت قالب است؟
این موضوع به شرایط هر پروژه و محدوده پیشنهاد بستگی دارد. اگر فایل قطعه آماده و قابل استفاده باشد، ممکن است فقط بررسی یا اصلاح محدود نیاز باشد. اگر مدل سهبعدی وجود نداشته باشد یا بازطراحی گسترده لازم باشد، هزینه طراحی میتواند جداگانه محاسبه شود. بهتر است این مورد در پیشفاکتور مشخص باشد.
۱۶. هزینه طراحی قالب با هزینه ساخت قالب تفاوت دارد؟
بله. طراحی قالب شامل تعیین ساختار سنبه و ماتریس، خط جدایش، راهگاه، خنککاری، سیستم پران، کشوییها و قطعات استاندارد است. ساخت قالب شامل تهیه فولاد، ماشینکاری، مونتاژ، پرداخت و تست میشود. ممکن است این هزینهها بهصورت جداگانه یا در قالب یک پیشنهاد کامل ارائه شوند.
۱۷. آیا هزینه تست قالب در قیمت ساخت محاسبه میشود؟
این موضوع باید در پیشنهاد فنی مشخص شود. بهتر است تعداد تستهای در نظر گرفتهشده، هزینه دستگاه، مسئول تأمین مواد اولیه و تعداد نمونههای تحویلی پیش از شروع پروژه تعیین شوند.
۱۸. اصلاحات پس از اولین تست قالب هزینه جداگانه دارند؟
اصلاحات مربوط به رفع ایراد ساخت یا رسیدن قالب به مشخصات توافقشده باید بر اساس شرایط قرارداد بررسی شوند. اگر پس از تأیید مدل، مشتری تغییر جدیدی در ابعاد، ظاهر یا عملکرد محصول درخواست کند، ممکن است هزینه و زمان جداگانه داشته باشد.
۱۹. ساخت قالب تزریق پلاستیک چقدر زمان میبرد؟
زمان ساخت به ابعاد، پیچیدگی، تعداد کویته، نوع فولاد، تعداد مکانیزمها، فرآیندهای ماشینکاری و تعداد مراحل تست وابسته است. زمان دقیق پس از بررسی فنی پروژه و تعیین ساختار قالب مشخص میشود.
۲۰. آیا قالب ارزان همیشه انتخاب اقتصادیتری است؟
خیر. قالبی با قیمت اولیه کمتر ممکن است در طول تولید به تعمیرات بیشتر، زمان سیکل طولانیتر یا توقفهای اضافی نیاز داشته باشد. از طرف دیگر، ساخت قالب بسیار گران برای تیراژ محدود نیز ممکن است توجیه اقتصادی نداشته باشد. انتخاب اقتصادی باید بر اساس هزینه اولیه و هزینههای دوره تولید انجام شود.
۲۱. بعد از ساخت قالب چه هزینههایی ممکن است وجود داشته باشند؟
هزینههای احتمالی شامل حمل، نصب روی دستگاه، مواد اولیه تست، سرویس دورهای، تعمیر قطعات فرسوده، نگهداری، قطعات یدکی، اصلاحات آینده و توقف احتمالی تولید هستند. میزان این هزینهها به ساختار قالب و شرایط استفاده بستگی دارد.
۲۲. چگونه سهم هزینه قالب را در قیمت هر قطعه محاسبه کنیم؟
برای یک برآورد ساده میتوان هزینه ساخت قالب را بر تعداد قطعات مورد انتظار تقسیم کرد:
سهم هزینه قالب در هر قطعه = هزینه قالب ÷ تیراژ تولید
برای مثال، اگر هزینه قالب ۵۰۰ میلیون تومان و تیراژ یک میلیون قطعه باشد، سهم اولیه هزینه قالب برای هر قطعه حدود ۵۰۰ تومان خواهد بود. هزینههای نگهداری و تعمیر در این محاسبه ساده لحاظ نشدهاند.
۲۳. چگونه تعداد قطعات لازم برای جبران هزینه قالب را محاسبه کنیم؟
ابتدا قیمت فروش را از هزینه متغیر تولید هر قطعه کم کنید تا حاشیه هر قطعه مشخص شود. سپس هزینه سرمایهگذاری اولیه را بر این مقدار تقسیم کنید:
تعداد تقریبی برای جبران هزینه قالب = هزینه قالب ÷ حاشیه هر قطعه
این محاسبه اولیه است و هزینههای فروش، مالیات، بازاریابی و هزینههای ثابت نیز باید جداگانه بررسی شوند.
۲۴. آیا قیمت قالب با تغییر قیمت فولاد ثابت میماند؟
قیمت فولاد، قطعات استاندارد، تجهیزات راهگاه گرم و هزینه خدمات ساخت ممکن است در طول زمان تغییر کنند. به همین دلیل، پیشنهادهای قیمت معمولاً مدت اعتبار مشخصی دارند و بهتر است مدت اعتبار پیشفاکتور بررسی شود.
۲۵. چرا قیمت دو قالبساز برای یک قطعه متفاوت است؟
اختلاف قیمت میتواند به دلیل تفاوت در تعداد کویته، جنس فولاد، نوع کفشک، سیستم راهگاه، قطعات استاندارد، خنککاری، تعداد تست، کیفیت ساخت، خدمات پس از فروش یا محدوده تعهدات باشد. برای مقایسه صحیح باید مشخصات فنی دو پیشنهاد در کنار مبلغ نهایی بررسی شوند.
۲۶. برای دریافت برآورد اولیه هزینه قالب از مجموعه مثلث طراحی چه کاری انجام دهیم؟
میتوانید فایل سهبعدی، نقشه، تصاویر یا اطلاعات اولیه محصول را همراه با ابعاد، کاربرد، جنس ماده و تیراژ موردنظر ارسال کنید. پس از بررسی اولیه، نیازهای طراحی، ساختار احتمالی قالب و اطلاعات موردنیاز برای ارائه پیشنهاد فنی و مالی مشخص خواهند شد.
جمعبندی؛ هزینه ساخت قالب تزریق پلاستیک چگونه محاسبه میشود؟
هزینه ساخت قالب تزریق پلاستیک یک عدد ثابت نیست و نمیتوان آن را فقط بر اساس ابعاد قطعه یا وزن قالب تعیین کرد. قیمت نهایی از مجموعهای از تصمیمهای فنی و تولیدی شکل میگیرد که هرکدام میتوانند بر طراحی، مقدار فولاد، زمان ماشینکاری، پیچیدگی مونتاژ و عملکرد قالب اثر بگذارند.
مهمترین عوامل مؤثر بر هزینه ساخت قالب عبارتاند از:
- ابعاد و پیچیدگی هندسی قطعه
- تعداد کویته یا حفرههای قالب
- وجود آندرکات، کشویی و لیفتر
- جنس فولاد سنبه، ماتریس و اجزای اصلی
- نوع سیستم راهگاه سرد یا گرم
- ساختار سیستم خنککاری
- نوع و پیچیدگی سیستم پران
- کیفیت سطح و میزان پولیش
- تلرانسها و دقت ابعادی موردنیاز
- تیراژ تولید و عمر مورد انتظار قالب
- تعداد مراحل تست و اصلاح
- زمان موردنیاز برای طراحی و ساخت
به همین دلیل، اعلام قیمت دقیق فقط بر اساس یک تصویر یا توضیح کوتاه معمولاً امکانپذیر نیست. برای برآورد قابلاعتمادتر باید فایل سهبعدی، نقشه، نمونه فیزیکی یا اطلاعات کامل قطعه بررسی شود.
در برخی پروژهها ممکن است بخش مهمی از هزینه با اصلاح اصولی طراحی کنترل شود. کاهش آندرکاتهای غیرضروری، انتخاب تعداد کویته متناسب با تیراژ، تعیین تلرانسهای منطقی و انتخاب فولاد مناسب میتوانند از افزایش هزینههای غیرضروری جلوگیری کنند.
بااینحال، کاهش قیمت نباید با حذف اجزای ضروری یا کاهش غیرمنطقی کیفیت انجام شود. قالبی که فقط با هدف رسیدن به کمترین قیمت اولیه ساخته شود، ممکن است در زمان تولید هزینه بیشتری برای تعمیر، نگهداری، توقف دستگاه یا افزایش زمان سیکل ایجاد کند.
بنابراین، هنگام بررسی قیمت بهتر است فقط هزینه اولیه ساخت قالب را در نظر نگیرید و موارد زیر را نیز ارزیابی کنید:
هزینه ساخت + ظرفیت تولید + کیفیت قطعه + هزینه نگهداری + قابلیت تعمیر + عمر قالب
هدف، انتخاب ارزانترین قالب نیست؛ بلکه ساخت قالبی است که از نظر فنی و اقتصادی با نیاز واقعی محصول، تیراژ تولید و برنامه توسعه بازار هماهنگ باشد.
قبل از شروع ساخت قالب، این اطلاعات را آماده کنید
برای بررسی اولیه پروژه بهتر است اطلاعات زیر را در اختیار مجموعه قالبسازی قرار دهید:
- فایل سهبعدی، نقشه یا تصاویر قطعه
- ابعاد اصلی محصول
- کاربرد و شرایط استفاده
- جنس ماده پلیمری، در صورت مشخصبودن
- تعداد موردنیاز در هر سفارش
- تیراژ ماهانه یا سالانه
- کیفیت ظاهری مورد انتظار
- ابعاد یا بخشهای حساس برای مونتاژ
- نمونه فیزیکی، در صورت وجود
- زمان موردنظر برای شروع تولید
اگر برخی از این اطلاعات هنوز مشخص نیستند، میتوان آنها را در مرحله بررسی فنی تکمیل کرد.
دریافت برآورد هزینه ساخت قالب از مجموعه مثلث طراحی
اگر برای محصول خود فایل سهبعدی، نقشه، طرح اولیه یا نمونه فیزیکی دارید، میتوانید اطلاعات پروژه را برای بررسی ارسال کنید.
در مجموعه مثلث طراحی، قطعه پیش از ارائه پیشنهاد نهایی از نظر قابلیت تولید، ساختار قالب، تعداد کویته، مکانیزمهای موردنیاز و شرایط تولید بررسی میشود.
پس از بررسی اولیه، مسیر مناسب پروژه میتواند شامل مراحل زیر باشد:
طراحی یا اصلاح مدل سهبعدی ← نمونهسازی در صورت نیاز ← طراحی قالب ← ساخت و ماشینکاری ← مونتاژ ← تست قالب ← تولید نمونه ← اصلاح و تأیید نهایی
این بررسی کمک میکند هزینه ساخت قالب بر اساس نیاز واقعی پروژه محاسبه شود و پیش از شروع ماشینکاری، بخشهای مؤثر بر قیمت و پیچیدگی قالب مشخص شوند.
برای دریافت مشاوره و برآورد اولیه، فایل، تصاویر یا مشخصات قطعه خود را ارسال کنید تا امکان ساخت و اطلاعات موردنیاز پروژه بررسی شوند.
