قبل از ساخت قالب تزریق پلاستیک، چگونه محصول را آزمایش کنیم؟
ساخت قالب تزریق پلاستیک یکی از مراحل مهم و پرهزینه در مسیر تولید یک محصول پلاستیکی است. اگر ابعاد، نحوه مونتاژ، عملکرد یا طراحی محصول پیش از ساخت قالب بهدرستی بررسی نشده باشد، اصلاح این مشکلات پس از قالبسازی میتواند باعث افزایش هزینه و طولانیشدن زمان اجرای پروژه شود.
به همین دلیل، بهتر است پیش از شروع قالبسازی، ابتدا مدل سهبعدی محصول از نظر ابعاد، ضخامت دیوارهها، محل اتصالات و امکان تولید بررسی شود. سپس میتوان یک نمونه اولیه از محصول ساخت تا شکل ظاهری، اندازه، نحوه قرارگیری قطعات و برخی ویژگیهای عملکردی آن در شرایط واقعی ارزیابی شوند.
البته نمونه اولیه همیشه تمام ویژگیهای قطعه تزریقی نهایی را شبیهسازی نمیکند؛ زیرا جنس مواد و روش تولید میتوانند متفاوت باشند. بااینحال، آزمایش محصول پیش از ساخت قالب کمک میکند بسیاری از ایرادهای طراحی صنعتی زودتر شناسایی شوند و ریسک تغییرات پرهزینه پس از ساخت قالب کاهش پیدا کند.
در این مقاله بررسی میکنیم که محصول پیش از قالبسازی چگونه ارزیابی میشود، نمونه اولیه چه اطلاعاتی در اختیار طراح قرار میدهد و چه زمانی طراحی محصول برای ورود به مرحله ساخت قالب آماده است.
چرا باید محصول را قبل از ساخت قالب آزمایش کنیم؟
ساخت قالب تزریق پلاستیک معمولاً به زمان، هزینه و عملیات ماشینکاری دقیقی نیاز دارد. اگر پس از ساخت قالب مشخص شود که ابعاد محصول مناسب نیست، قطعات بهدرستی مونتاژ نمیشوند یا بخشی از طراحی عملکرد مورد انتظار را ندارد، اصلاح قالب میتواند دشوار و پرهزینه باشد.
آزمایش محصول پیش از قالبسازی کمک میکند ایرادهایی مانند ضخامت نامناسب، محل نادرست اتصالات، تداخل قطعات، ابعاد غیردقیق یا مشکلات ظاهری پیش از ورود به مرحله ساخت شناسایی شوند. در این مرحله، تغییر مدل دیجیتال معمولاً سادهتر و کمهزینهتر از اصلاح فولاد قالب است.

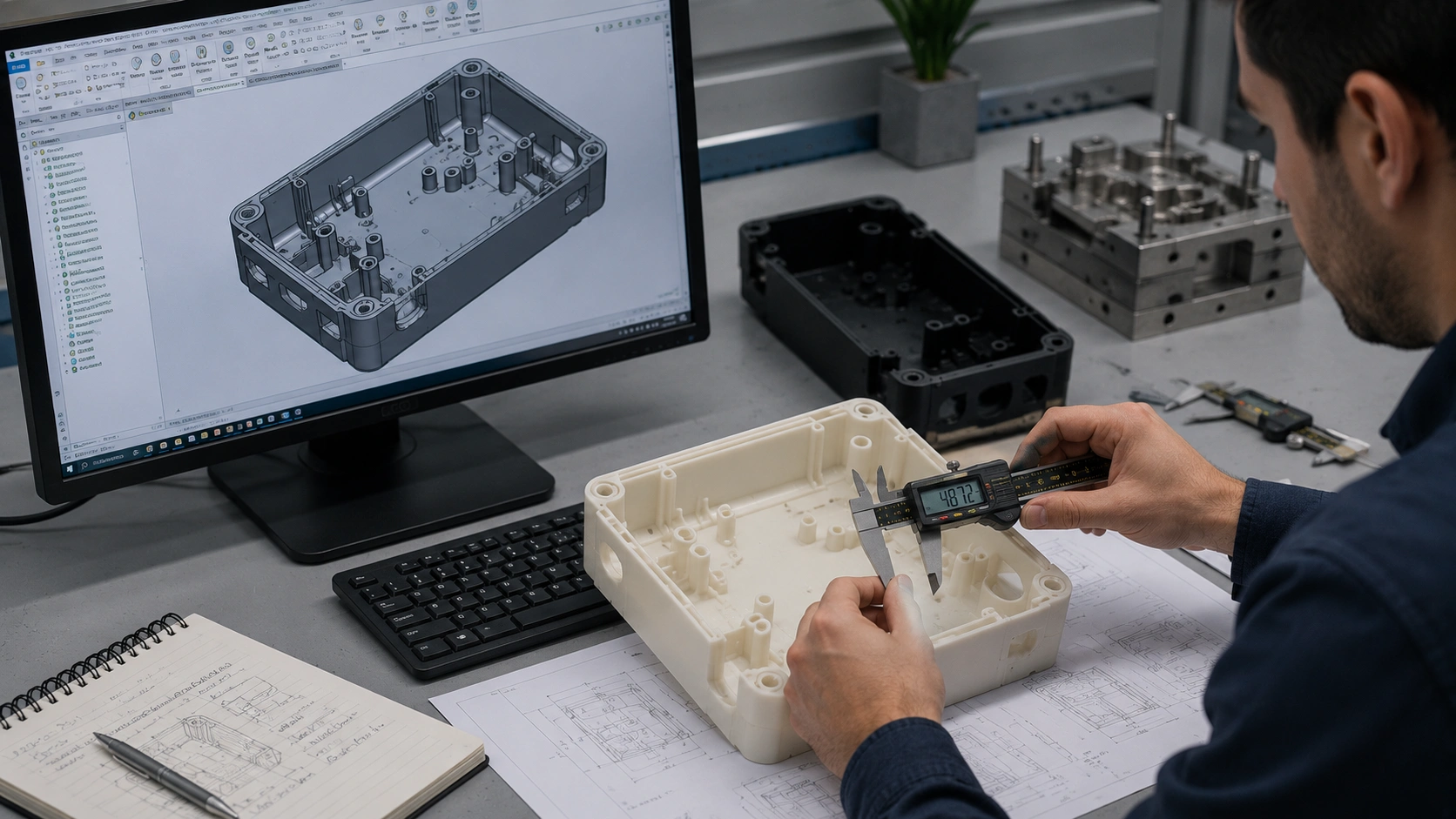

برای شروع، محصول باید در قالب یک مدل دیجیتال دقیق بررسی شود. استفاده از طراحی سهبعدی صنعتی امکان کنترل ابعاد، نحوه مونتاژ، ضخامت دیوارهها و ارتباط میان اجزای محصول را فراهم میکند. همچنین طراح میتواند برخی محدودیتهای قالبسازی مانند زاویه خروج، خط جدایش و قسمتهای دارای گیر مکانیکی را پیش از ساخت بررسی کند.
هدف از این مرحله فقط مشاهده ظاهر محصول نیست؛ بلکه باید مشخص شود که طراحی از نظر عملکرد، مونتاژ و امکان تولید تا چه اندازه آماده ورود به مراحل بعدی است.
چگونه نمونه اولیه محصول را قبل از قالبسازی بسازیم؟
پس از بررسی و اصلاح مدل سهبعدی، میتوان یک نمونه فیزیکی از محصول تولید کرد. نمونه اولیه به طراح و کارفرما کمک میکند محصول را در ابعاد واقعی مشاهده کنند و مواردی مانند اندازه، فرم ظاهری، نحوه در دست گرفتن، محل اتصالات و چگونگی مونتاژ قطعات را بهتر ارزیابی کنند.

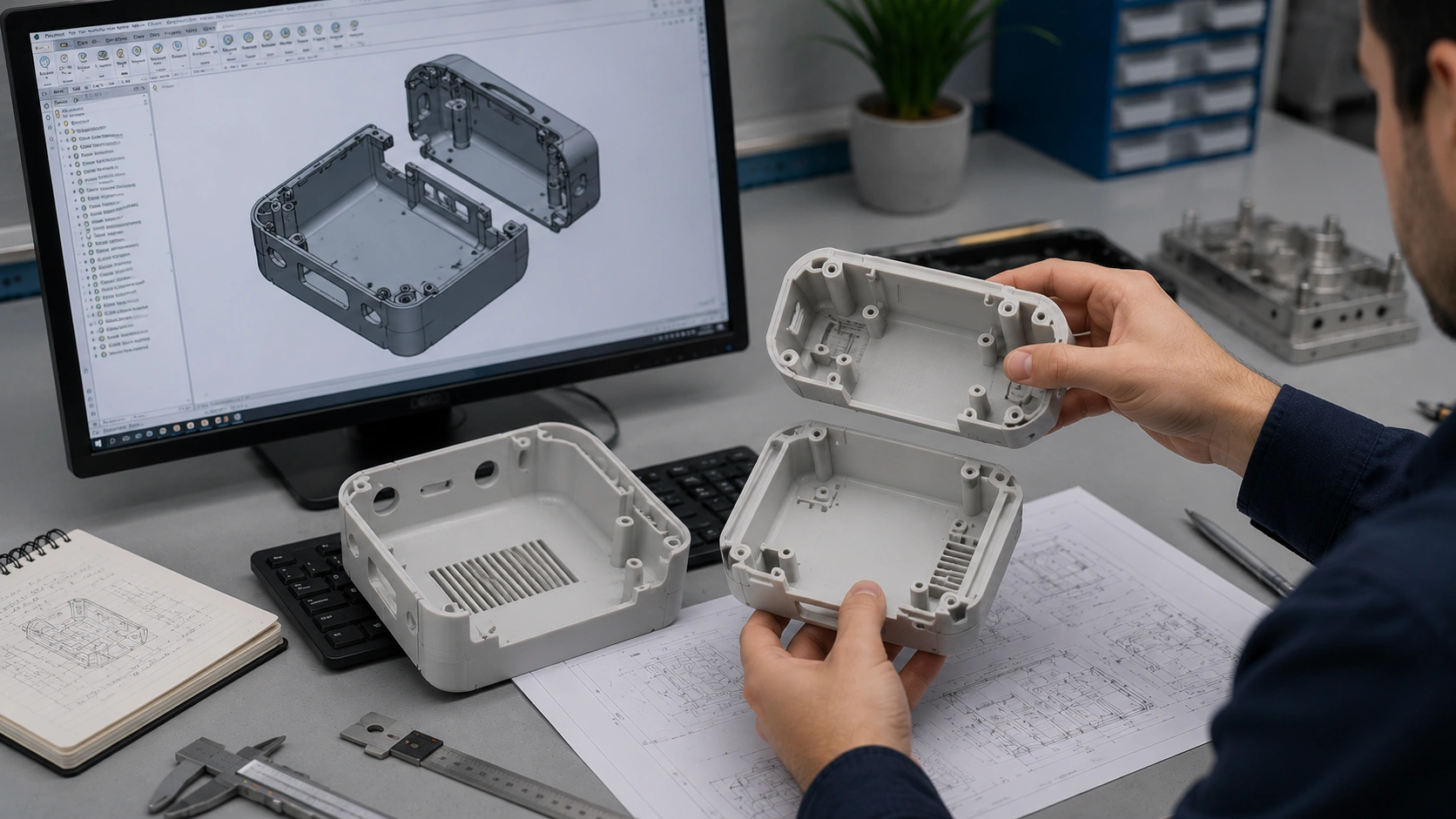

یکی از روشهای سریع برای ساخت نمونه، استفاده از خدمات پرینت سهبعدی است. در این روش میتوان بدون صرف هزینه برای ساخت قالب، مدل دیجیتال محصول را به یک نمونه فیزیکی تبدیل کرد و پیش از ورود به مرحله تولید، ایرادهای احتمالی را شناسایی کرد.
با توجه به هدف آزمایش، ممکن است نمونه اولیه برای بررسی ظاهر، کنترل ابعاد یا آزمایش مونتاژ ساخته شود. برای مثال، اگر محصول از چند قطعه تشکیل شده باشد، میتوان محل پیچها، خارها، لولاها و نقاط اتصال را بررسی کرد تا مشخص شود اجزا بهدرستی کنار یکدیگر قرار میگیرند یا به اصلاح نیاز دارند.
البته نمونه پرینتشده همیشه رفتار قطعه تزریقی نهایی را بهطور کامل شبیهسازی نمیکند؛ زیرا جنس مواد، استحکام، انعطافپذیری و روش تولید متفاوت است. بنابراین نتایج آزمایش باید با توجه به نوع نمونه و هدف بررسی تحلیل شوند.
نمونه اولیه چه مواردی را مشخص میکند؟
ساخت نمونه اولیه فقط برای مشاهده ظاهر محصول نیست. هدف اصلی این مرحله، بررسی مواردی است که ممکن است در مدل سهبعدی مناسب به نظر برسند، اما پس از ساخت نمونه فیزیکی نیاز به اصلاح داشته باشند.

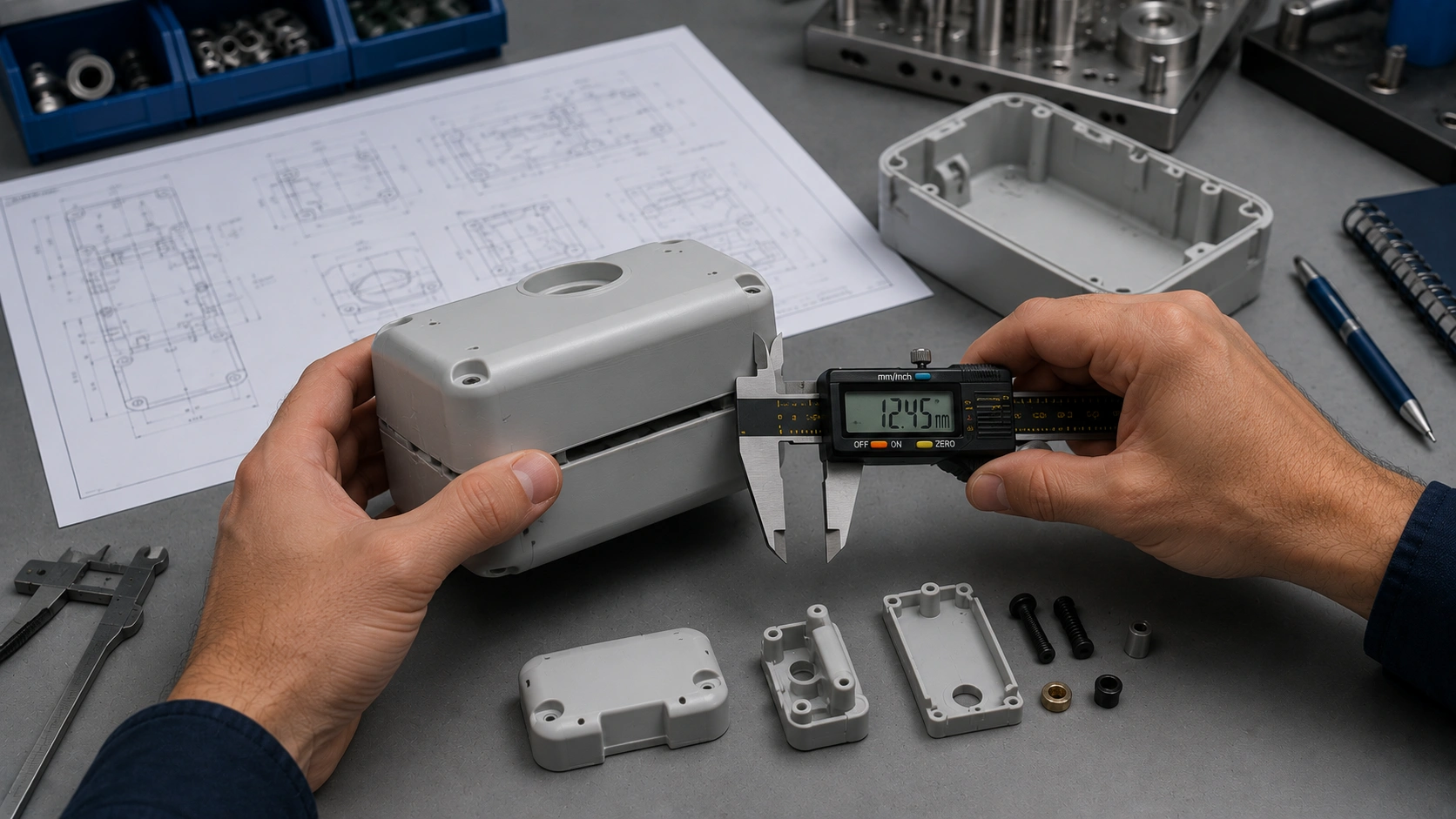

در این مرحله میتوان ابعاد کلی محصول، تناسب اجزا، نحوه قرارگیری در دست یا محل استفاده و هماهنگی آن با قطعات دیگر را بررسی کرد. اگر محصول بخشی از یک مجموعه باشد، نمونه اولیه امکان آزمایش مونتاژ و شناسایی تداخلهای احتمالی را فراهم میکند.
برخی از مهمترین مواردی که میتوان با نمونه اولیه بررسی کرد عبارتاند از:
- ابعاد و اندازه واقعی محصول
- فرم ظاهری و تناسب بخشهای مختلف
- نحوه مونتاژ قطعات
- محل پیچها، خارها و اتصالات
- میزان لقی یا سفتی میان اجزا
- دسترسی به کلیدها، درپوشها یا بخشهای متحرک
- هماهنگی محصول با قطعات جانبی
اگر هنگام آزمایش، ایرادی در ابعاد یا مونتاژ مشاهده شود، ابتدا مدل سهبعدی اصلاح و در صورت نیاز نمونه جدیدی ساخته میشود. تکرار این فرایند پیش از قالبسازی معمولاً سادهتر و کمهزینهتر از اصلاح قالب فلزی پس از ساخت است.
بااینحال، نمونه اولیه نمیتواند تمام ویژگیهای قطعه تزریقی را مشخص کند. مواردی مانند رفتار مواد در زمان تزریق، جمعشدگی، تاببرداشتگی و کیفیت نهایی سطح باید با توجه به جنس مواد و شرایط تولید بررسی شوند.

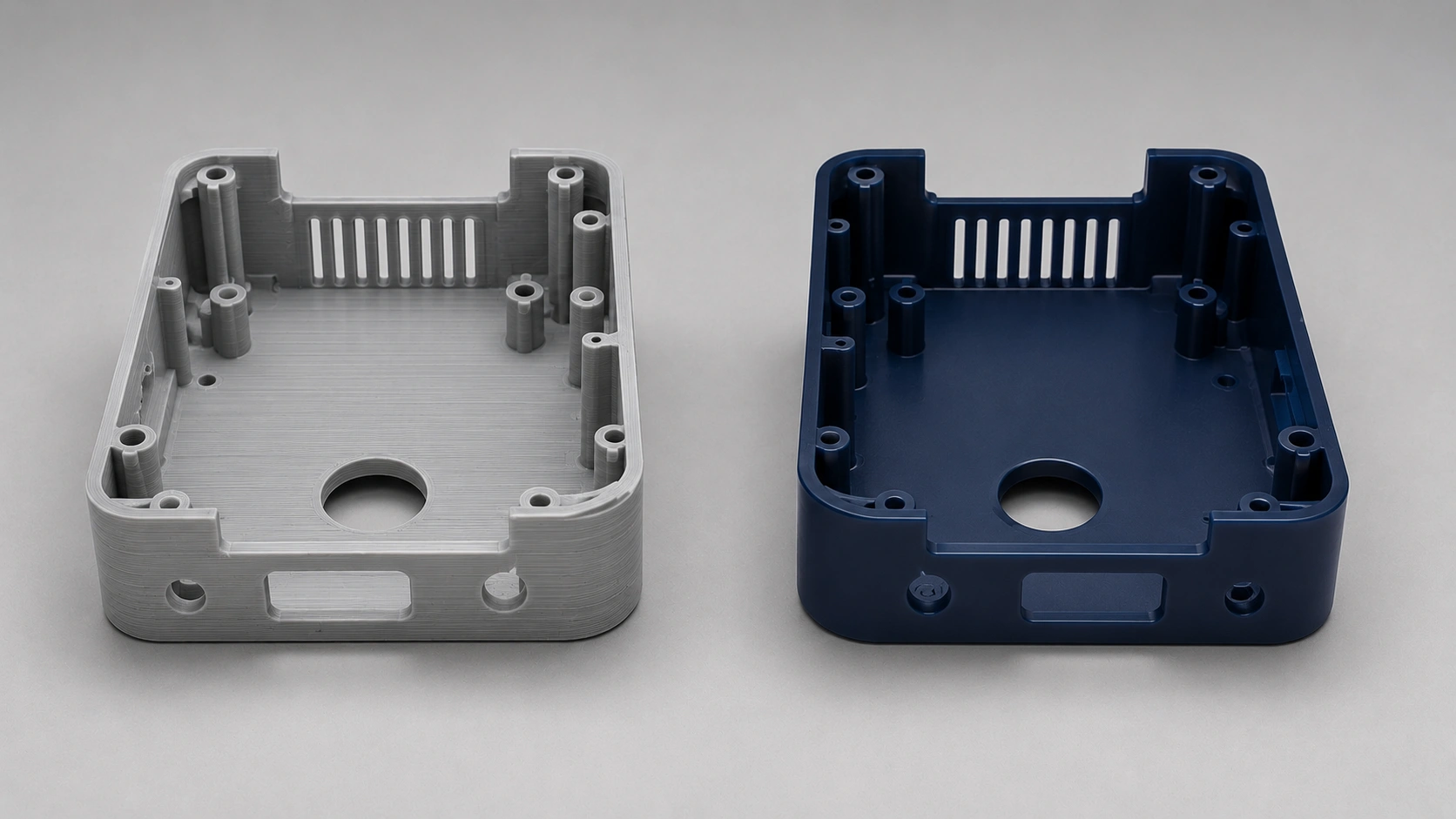

آیا نمونه پرینت سهبعدی دقیقاً مانند قطعه تزریقی است؟
نمونه اولیه پرینت سهبعدی ابزار مناسبی برای بررسی شکل، ابعاد، نحوه مونتاژ و عملکرد اولیه محصول است؛ اما نباید انتظار داشت تمام ویژگیهای قطعه تولیدشده با تزریق پلاستیک را بهطور کامل شبیهسازی کند.
در پرینت سهبعدی، قطعه معمولاً بهصورت لایهبهلایه ساخته میشود؛ درحالیکه در فرایند تزریق، مواد پلاستیکی مذاب با فشار وارد قالب شده و پس از خنکشدن شکل نهایی را ایجاد میکنند. تفاوت روش تولید میتواند بر استحکام، انعطافپذیری، کیفیت سطح و رفتار قطعه در برابر نیرو تأثیر بگذارد.
برای مثال، ممکن است یک خار پلاستیکی در نمونه پرینتشده شکنندهتر از قطعه تزریقی باشد یا سطح نمونه، خطوط ناشی از لایههای چاپ را نشان دهد. همچنین رنگ و بافت نمونه اولیه ممکن است با محصول نهایی متفاوت باشد.
بنابراین نمونه اولیه بیشتر برای بررسی موارد زیر مناسب است:
- ابعاد و اندازه کلی محصول
- تناسب ظاهری قطعه
- نحوه مونتاژ اجزا
- محل پیچها، خارها و اتصالات
- دسترسی به بخشهای مختلف محصول
- بررسی اولیه عملکرد قطعه
پس از تأیید نمونه، طراحی باید براساس جنس نهایی، میزان انقباض مواد، زاویه خروج، ضخامت دیوارهها و محدودیتهای فرایند تزریق بازبینی شود. در این مرحله، پروژه میتواند برای طراحی و ساخت قالب تزریق پلاستیک آماده شود.

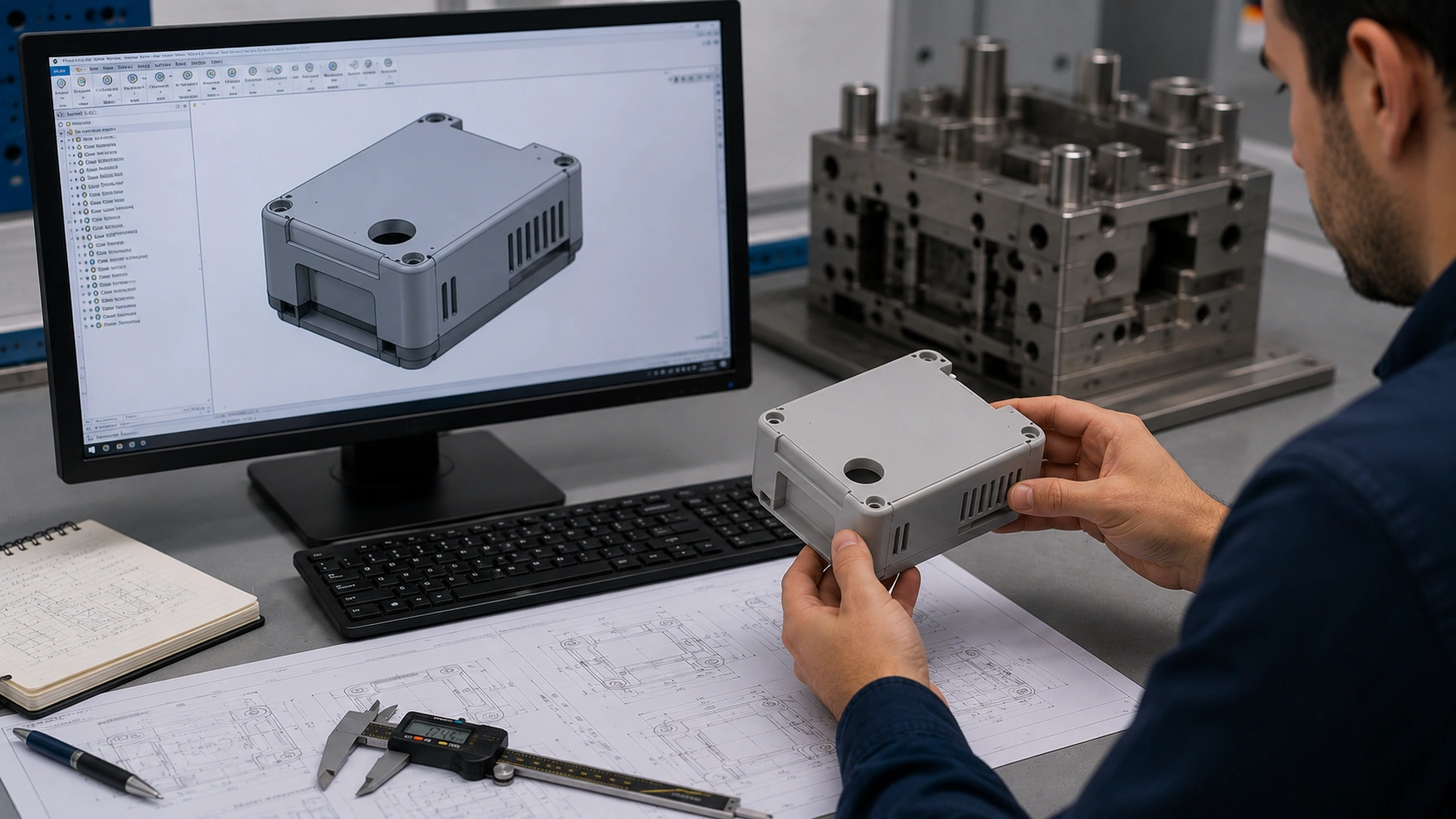

چه زمانی طراحی محصول برای ساخت قالب آماده است؟
ساخت یک نمونه اولیه بهتنهایی به این معنی نیست که محصول برای قالبسازی آماده شده است. پس از آزمایش نمونه، نتایج باید بررسی شوند و اصلاحات لازم روی مدل سهبعدی انجام شود. ممکن است ابعاد برخی قسمتها تغییر کنند، محل اتصالات اصلاح شود یا ضخامت بخشهایی از محصول برای تولید بهتر بازطراحی شود.
پیش از شروع ساخت قالب، بهتر است موارد زیر بررسی و تأیید شوند:
- ابعاد نهایی محصول مشخص شده باشد.
- قطعات بدون تداخل و با لقی مناسب مونتاژ شوند.
- شکل ظاهری و عملکرد محصول تأیید شده باشد.
- ضخامت دیوارهها تا حد امکان یکنواخت و متناسب باشد.
- زاویه خروج برای جداشدن قطعه از قالب در نظر گرفته شود.
- محل خط جدایش و نحوه بازشدن قالب بررسی شود.
- قسمتهای دارای گیر مکانیکی یا نیازمند کشویی مشخص شوند.
- جنس نهایی مواد پلاستیکی و میزان انقباض آن در طراحی در نظر گرفته شود.
پس از تأیید این موارد، طراحی محصول میتواند وارد مرحله قالبسازی شود. البته در این مرحله نیز طراح قالب ممکن است براساس نوع قالب، محل گیت، سیستم پران یا محدودیتهای ساخت، تغییرات جزئی دیگری پیشنهاد دهد.
پس از ساخت و تست قالب، نمونههای اولیه تزریقی تولید میشوند تا ابعاد، ظاهر و عملکرد قطعه با شرایط واقعی تولید بررسی شود. در صورت تأیید قالب و تنظیم پارامترهای دستگاه، تولید قطعات با استفاده از خدمات تزریق پلاستیک آغاز خواهد شد.
جمعبندی
آزمایش محصول پیش از ساخت قالب تزریق پلاستیک میتواند بسیاری از ایرادهای طراحی را قبل از شروع فرایند پرهزینه قالبسازی مشخص کند. در این مسیر، ابتدا مدل سهبعدی محصول از نظر ابعاد، ضخامت دیوارهها، نحوه مونتاژ و امکان تولید بررسی میشود و سپس در صورت نیاز، یک نمونه اولیه برای ارزیابی فیزیکی محصول ساخته خواهد شد.
نمونه اولیه امکان بررسی اندازه واقعی، فرم ظاهری، محل اتصالات، نحوه قرارگیری قطعات و عملکرد اولیه محصول را فراهم میکند. اگر مشکلی در طراحی یا مونتاژ مشاهده شود، اصلاح مدل سهبعدی معمولاً سادهتر و کمهزینهتر از ایجاد تغییرات روی قالب فلزی ساختهشده است.
بااینحال، نمونه پرینت سهبعدی همیشه رفتار قطعه تزریقی نهایی را بهطور کامل شبیهسازی نمیکند؛ زیرا روش ساخت، جنس مواد، استحکام و کیفیت سطح آن میتواند متفاوت باشد. به همین دلیل، نتایج آزمایش نمونه باید همراه با الزامات فرایند تزریق پلاستیک بررسی شوند.
پس از تأیید ابعاد، ظاهر، مونتاژ و عملکرد محصول، طراحی برای قالبسازی آماده میشود. بررسی دقیق محصول در این مرحله میتواند احتمال اصلاحات پرهزینه پس از ساخت قالب را کاهش دهد و مسیر رسیدن از ایده اولیه به تولید نهایی را مطمئنتر کند.
برای مشاهده نمونههای واقعی این فرآیند، نمونهسازی اولیه قطعات برق، ساخت ماکت لگو با پرینتر سهبعدی و پرینت سهبعدی قالب ذغال را مشاهده کنید.
سوالات متداول درباره آزمایش محصول قبل از ساخت قالب
1. آیا قبل از ساخت قالب تزریق پلاستیک باید نمونه اولیه ساخته شود؟
ساخت نمونه اولیه همیشه الزامی نیست؛ اما برای محصولات جدید، قطعات چندتکه یا طرحهایی که عملکرد و مونتاژ آنها هنوز آزمایش نشده است، میتواند بسیاری از ایرادهای احتمالی را پیش از قالبسازی مشخص کند.
2. نمونه اولیه چه بخشهایی از طراحی محصول را مشخص میکند؟
با استفاده از نمونه اولیه میتوان ابعاد واقعی، فرم ظاهری، نحوه مونتاژ، محل پیچها و اتصالات، میزان لقی میان قطعات و هماهنگی محصول با اجزای جانبی را بررسی کرد.
3. آیا نمونه پرینت سهبعدی دقیقاً مشابه قطعه تزریقی است؟
خیر. نمونه پرینتشده ممکن است از نظر جنس، استحکام، انعطافپذیری و کیفیت سطح با قطعه تزریقی تفاوت داشته باشد. این نمونه بیشتر برای بررسی طراحی، ابعاد، ظاهر و مونتاژ محصول استفاده میشود.
4. اگر نمونه اولیه ایراد داشته باشد، چه کاری باید انجام شود؟
ابتدا ایرادهای نمونه بررسی و اصلاحات لازم روی مدل سهبعدی انجام میشوند. در صورت اهمیت تغییرات، میتوان نمونه جدیدی ساخت و دوباره ابعاد، مونتاژ یا عملکرد محصول را آزمایش کرد.
5. چه زمانی محصول برای ساخت قالب آماده است؟
زمانی که ابعاد، ظاهر، مونتاژ و عملکرد محصول تأیید شده باشند و مواردی مانند ضخامت دیوارهها، زاویه خروج، خط جدایش، جنس مواد و محدودیتهای قالبسازی نیز در طراحی بررسی شده باشند.
