چگونه ایده خود را به مدل سهبعدی و نمونه واقعی تبدیل کنیم؟
بسیاری از محصولات پیش از آنکه به مرحله ساخت قالب یا تولید انبوه برسند، فقط یک ایده ذهنی، طرح دستی، تصویر، نقشه دوبعدی یا نمونه اولیه هستند. برای تبدیل این اطلاعات به یک محصول قابل بررسی، ابتدا باید یک مدل سهبعدی دیجیتال از طرح ساخته شود. این مدل، شکل، ابعاد، جزئیات و ارتباط میان اجزای محصول را مشخص میکند و امکان مشاهده و اصلاح طرح را پیش از صرف هزینه برای تولید فراهم میسازد.
پس از آمادهشدن مدل سهبعدی، میتوان فایل را با استفاده از پرینت سهبعدی به یک نمونه فیزیکی تبدیل کرد. نمونه ساختهشده به طراح و صاحب ایده کمک میکند تا فرم محصول را از نزدیک بررسی کنند، ابعاد و نحوه مونتاژ قطعات را بسنجند و برخی ایرادهای احتمالی را پیش از ورود به مراحل پرهزینهتر شناسایی کنند. بسته به هدف پروژه، نمونه اولیه میتواند برای بررسی ظاهر، ارگونومی، جانمایی اجزا، ارائه به مشتری یا ارزیابی برخی عملکردهای اولیه استفاده شود.
برای شروع طراحی همیشه به فایل سهبعدی آماده نیاز نیست. اطلاعات اولیه میتوانند شامل طرح دستی، عکس، نقشه، ابعاد تقریبی، توضیح درباره عملکرد محصول یا یک نمونه فیزیکی باشند. بااینحال، هرچه اطلاعات مربوط به ابعاد، کاربرد، نحوه مونتاژ، جنس موردنظر و روش تولید نهایی دقیقتر باشند، امکان طراحی مدل قابلاستفاده و کاهش اصلاحات بعدی بیشتر میشود.
ساخت نمونه با پرینت سهبعدی میتواند پیش از طراحی و ساخت قالب تزریق پلاستیک اهمیت زیادی داشته باشد؛ زیرا اصلاح مدل دیجیتال یا نمونه اولیه معمولاً سادهتر از ایجاد تغییرات اساسی پس از ساخت قالب است. البته نمونه پرینتشده همیشه خواص مکانیکی، کیفیت سطح یا رفتار قطعه تولیدشده با تزریق پلاستیک را بهطور کامل بازسازی نمیکند و باید بر اساس هدف نمونهسازی ارزیابی شود.
در این مقاله بررسی میکنیم که چگونه میتوان یک ایده را به مدل سهبعدی دیجیتال و سپس به نمونه واقعی تبدیل کرد، برای شروع چه اطلاعاتی موردنیاز است، طراحی و پرینت سهبعدی چه مراحلی دارند و ساخت نمونه اولیه چگونه میتواند به توسعه محصول، بررسی طراحی و آمادهسازی بهتر برای قالبسازی و تولید کمک کند.

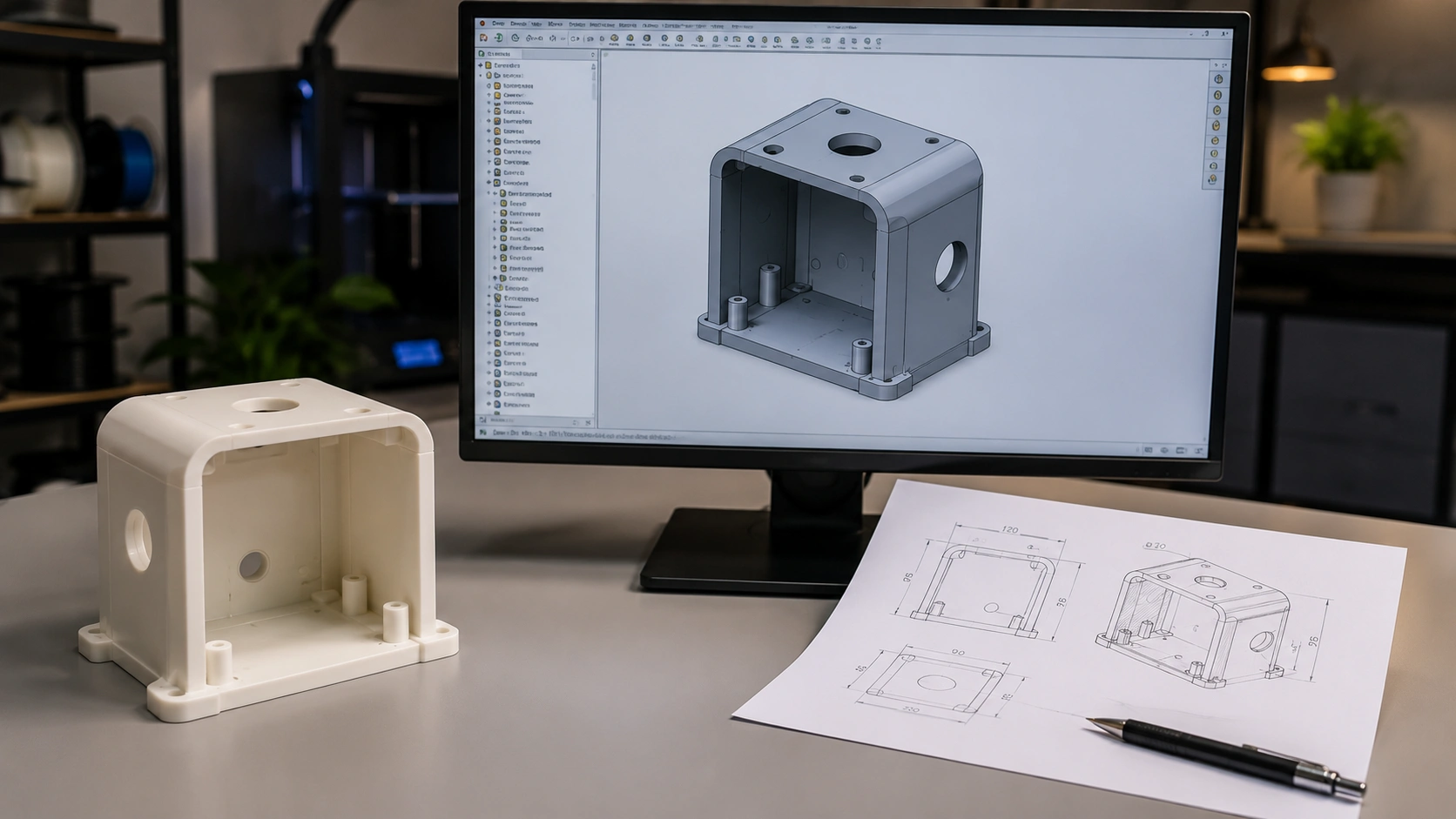

تفاوت ایده، مدل سهبعدی دیجیتال و نمونه فیزیکی چیست؟
برای تبدیل یک ایده به محصول، معمولاً چند مرحله میان تصور اولیه و ساخت قطعه واقعی وجود دارد. بسیاری از افراد اصطلاحهای «طرح سهبعدی»، «مدل سهبعدی» و «نمونه واقعی» را بهجای یکدیگر استفاده میکنند؛ درحالیکه هرکدام بخشی متفاوت از فرآیند توسعه محصول هستند.
شناخت تفاوت این مراحل کمک میکند مشخص شود برای شروع پروژه چه اطلاعاتی موردنیاز است، در هر مرحله چه خروجی دریافت میشود و چه زمانی میتوان طرح را برای نمونهسازی، قالبسازی یا تولید آماده کرد.
ایده؛ نقطه شروع توسعه محصول
ایده میتواند یک نیاز، راهحل، محصول جدید یا اصلاح یک قطعه موجود باشد. در این مرحله ممکن است هنوز شکل دقیق محصول، ابعاد، جنس یا روش تولید آن مشخص نشده باشد. برخی ایدهها فقط بهصورت توضیح شفاهی مطرح میشوند و برخی دیگر با طرح دستی، تصویر، نقشه اولیه یا نمونه مشابه همراه هستند.
برای مثال، صاحب یک محصول ممکن است ایده ساخت یک محفظه پلاستیکی برای یک قطعه الکترونیکی را داشته باشد، اما هنوز ابعاد خارجی، محل پیچها، نحوه بستهشدن دو نیمه، فضای موردنیاز قطعات داخلی یا روش تولید آن را مشخص نکرده باشد. در این شرایط، پیش از ساخت مدل سهبعدی باید نیازهای محصول و محدودیتهای طراحی بررسی شوند.
هرچه اطلاعات اولیه دقیقتر باشند، مسیر طراحی شفافتر خواهد بود. توضیح کاربرد قطعه، شرایط استفاده، ابعاد تقریبی، نحوه مونتاژ و روش تولید موردنظر میتواند به طراح کمک کند تا مدل سهبعدی را بر اساس نیاز واقعی پروژه توسعه دهد.
مدل سهبعدی دیجیتال؛ تبدیل ایده به هندسه قابل بررسی
مدل سهبعدی دیجیتال، نمایش هندسی محصول در محیط نرمافزار است. این مدل میتواند شکل، ابعاد، ضخامتها، سوراخها، محل اتصالات و ارتباط میان اجزای مختلف را مشخص کند. برخلاف یک تصویر دوبعدی، مدل سهبعدی امکان مشاهده محصول از زوایای مختلف و بررسی جزئیات هندسی آن را فراهم میکند.
در پروژههای صنعتی، مدل سهبعدی فقط برای نمایش ظاهر محصول ساخته نمیشود. بسته به هدف پروژه، ممکن است مواردی مانند ضخامت دیواره، نحوه مونتاژ، فضای قطعات داخلی، محل پیچها، لقی میان اجزا، شعاع گوشهها و محدودیتهای روش تولید نیز در طراحی در نظر گرفته شوند.
برای مثال، اگر محصول قرار است در آینده با قالب تزریق پلاستیک تولید شود، بهتر است برخی الزامات قالبسازی از مرحله طراحی قطعه بررسی شوند. زاویه خروج، یکنواختی نسبی ضخامت دیواره، آندرکاتها، محل احتمالی خط جدایش و نحوه خروج قطعه از قالب میتوانند بر پیچیدگی قالب و امکان تولید اثر بگذارند.
خروجی این مرحله معمولاً یک فایل سهبعدی است؛ اما نوع فایل باید متناسب با کاربرد بعدی انتخاب شود. برخی فرمتها برای مشاهده یا پرینت مناسب هستند و برخی دیگر امکان ویرایش دقیقتر مدل را فراهم میکنند. بنابراین، پیش از شروع طراحی بهتر است هدف نهایی فایل مشخص باشد.
مدل ظاهری با مدل مهندسی یکسان نیست
هر مدل سهبعدی الزاماً برای ساخت یا تولید مناسب نیست. بعضی مدلها فقط برای نمایش ظاهر محصول، ساخت رندر یا ارائه یک مفهوم طراحی میشوند. ممکن است چنین مدلی از نظر بصری کامل باشد، اما ضخامت واقعی، ابعاد دقیق، محل مونتاژ یا محدودیتهای تولید در آن تعریف نشده باشد.
در مقابل، مدل مهندسی باید بر اساس ابعاد، عملکرد، ارتباط اجزا و روش ساخت توسعه پیدا کند. اگر هدف، ساخت نمونه کاربردی، ماشینکاری، قالبسازی یا تولید باشد، طراحی باید اطلاعات لازم برای فرآیند موردنظر را در اختیار قرار دهد.
به همین دلیل، تبدیل یک تصویر یا طرح مفهومی به فایل قابل تولید ممکن است به بررسیها و تصمیمهای بیشتری نیاز داشته باشد. ظاهر محصول تنها یکی از بخشهای طراحی است و مواردی مانند استحکام، مونتاژ، جنس و روش تولید نیز میتوانند هندسه نهایی را تغییر دهند.
نمونه فیزیکی؛ تبدیل فایل دیجیتال به قطعه قابل لمس
پس از آمادهشدن مدل سهبعدی، میتوان با استفاده از پرینت سهبعدی یا روشهای نمونهسازی دیگر، یک نمونه فیزیکی ساخت. نمونه واقعی امکان بررسی ویژگیهایی را فراهم میکند که ممکن است فقط با مشاهده مدل روی نمایشگر بهطور کامل قابل ارزیابی نباشند.
با در دست گرفتن نمونه میتوان مواردی مانند ابعاد کلی، تناسب اجزا، فرم محصول، ارگونومی، دسترسی به بخشها و نحوه مونتاژ را بهتر بررسی کرد. همچنین نمونه میتواند برای ارائه طرح به مشتری، اعضای تیم یا سرمایهگذار استفاده شود.
هدف نمونهسازی باید پیش از انتخاب روش ساخت مشخص شود. برای مثال، یک نمونه نمایشی ممکن است بیشتر بر ظاهر و کیفیت سطح تمرکز داشته باشد، درحالیکه نمونه مونتاژی باید ابعاد و ارتباط میان قطعات را با دقت بیشتری بررسی کند. نمونه عملکردی نیز ممکن است به متریال و شرایط ساخت متفاوتی نیاز داشته باشد.
آیا نمونه پرینتشده همان محصول نهایی است؟
نمونه ساختهشده با پرینت سهبعدی همیشه معادل محصول نهایی نیست. نوع ماده، جهت ساخت، ضخامت لایه، ساختار داخلی و فناوری پرینت میتوانند بر استحکام، انعطافپذیری، دقت ابعادی و کیفیت سطح اثر بگذارند.
برای مثال، قطعهای که در آینده با تزریق پلاستیک تولید میشود ممکن است از نظر ساختار ماده و رفتار مکانیکی با نمونه پرینتشده تفاوت داشته باشد. بنابراین، نتیجه آزمایش روی نمونه باید با توجه به فناوری ساخت و هدف نمونهسازی تفسیر شود.
نمونه اولیه میتواند بسیاری از ایرادهای طراحی را پیش از ساخت قالب آشکار کند، اما جایگزین کامل بررسی مهندسی، انتخاب ماده و آزمون محصول نهایی نیست.
اگر میخواهید فرآیند تبدیل یک ایده به نمونه قابل بررسی را در یک پروژه واقعی ببینید، نمونهکار نمونهسازی اولیه قطعات برق را مشاهده کنید.
ارتباط میان این سه مرحله
مسیر توسعه یک محصول معمولاً به شکل زیر انجام میشود:
ایده و اطلاعات اولیه ← طراحی مدل سهبعدی دیجیتال ← بررسی و اصلاح طراحی ← ساخت نمونه فیزیکی ← ارزیابی نمونه ← اصلاح نهایی ← آمادهسازی برای قالبسازی یا تولید
ممکن است این مسیر برای بعضی پروژهها کوتاهتر یا طولانیتر باشد. برخی طرحها پس از یک مرحله طراحی و نمونهسازی آماده ادامه فرآیند میشوند و برخی دیگر به چند مرحله اصلاح نیاز دارند.
هدف اصلی این فرآیند، شناسایی ایرادها و تصمیمگیری درباره محصول پیش از ورود به مراحل پرهزینهتر تولید است. هرچه مسائل مربوط به شکل، ابعاد، مونتاژ و قابلیت ساخت زودتر بررسی شوند، احتمال ایجاد تغییرات اساسی پس از ساخت قالب یا شروع تولید کاهش پیدا میکند.

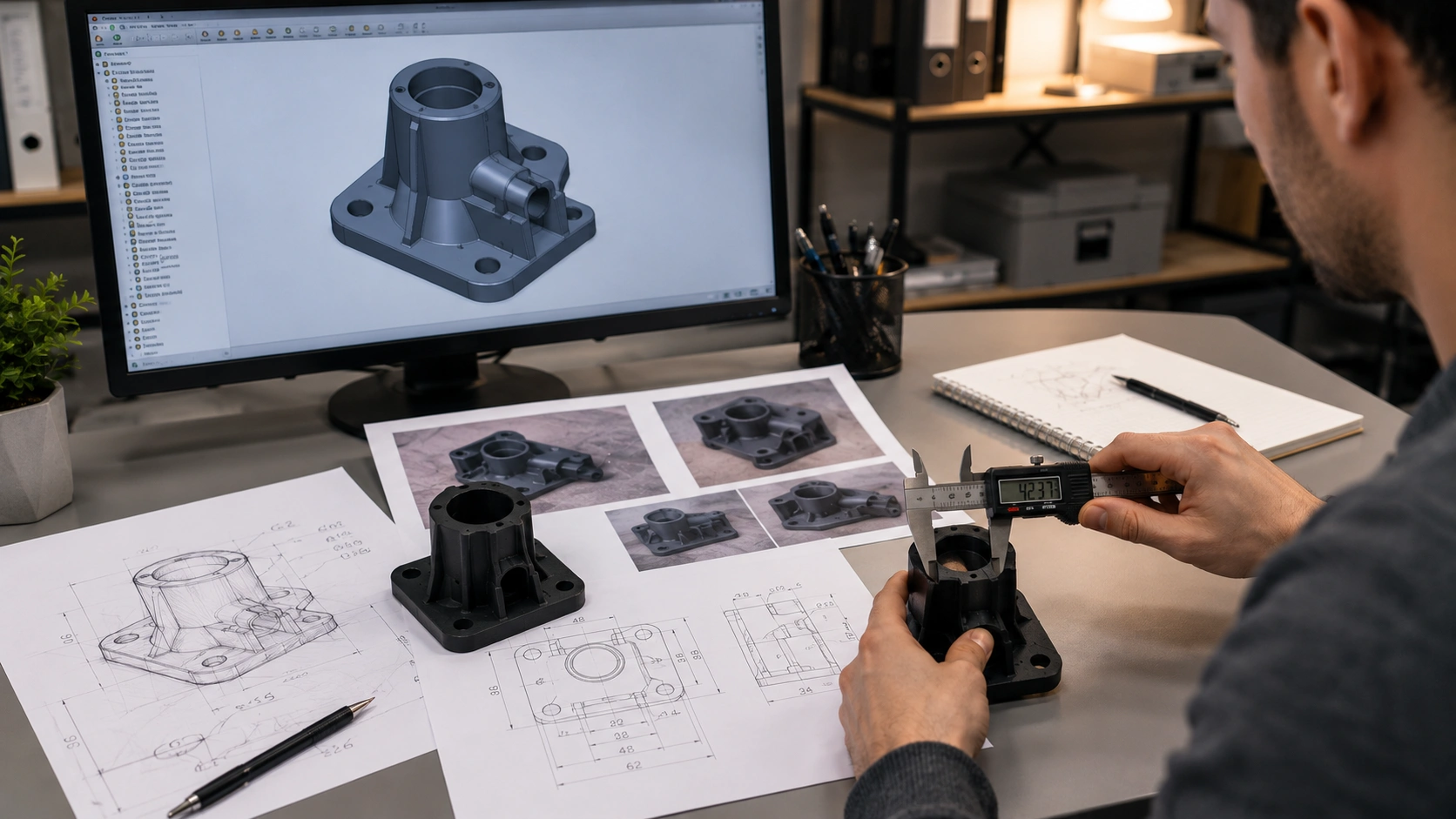

برای ساخت مدل سهبعدی ایده خود به چه اطلاعاتی نیاز دارید؟
یکی از پرسشهای رایج افرادی که قصد تبدیل ایده خود به مدل سهبعدی را دارند این است که: «اگر فایل طراحی یا نقشه مهندسی نداشته باشم، آیا میتوان طراحی را شروع کرد؟»
برای شروع همیشه به فایل سهبعدی آماده نیاز نیست. یک ایده ممکن است بهصورت طرح دستی، عکس، توضیح متنی، نقشه دوبعدی یا حتی یک نمونه فیزیکی ارائه شود. بااینحال، نوع و میزان اطلاعات موردنیاز به پیچیدگی محصول، کاربرد آن و هدف نهایی پروژه بستگی دارد.
برای مثال، طراحی یک قطعه تزئینی ساده ممکن است با یک تصویر و ابعاد کلی آغاز شود؛ اما طراحی یک محفظه صنعتی که باید قطعات الکترونیکی داخل آن مونتاژ شوند، به اطلاعات بیشتری درباره ابعاد اجزای داخلی، محل اتصالات، نحوه باز و بستهشدن و شرایط استفاده نیاز دارد.
هرچه اطلاعات اولیه دقیقتر و کاملتر باشند، ابهامهای طراحی کاهش پیدا میکنند و مدل سهبعدی با نیاز واقعی پروژه هماهنگتر خواهد بود.
شروع طراحی با ایده یا توضیح اولیه
گاهی صاحب ایده هنوز طرح مشخصی ندارد و فقط میداند محصول باید چه کاری انجام دهد. در چنین شرایطی، ابتدا باید نیازها و محدودیتهای پروژه مشخص شوند.
اطلاعاتی مانند موارد زیر میتوانند به شکلگیری طرح کمک کنند:
- محصول چه کاربردی دارد؟
- چه مشکلی را حل میکند؟
- چه افرادی از آن استفاده میکنند؟
- محصول در چه محیطی استفاده میشود؟
- ابعاد تقریبی آن چقدر است؟
- آیا قطعات دیگری داخل یا روی آن نصب میشوند؟
- آیا محصول باید باز و بسته، مونتاژ یا تعمیر شود؟
- آیا ظاهر، وزن یا ارگونومی اهمیت ویژهای دارد؟
- روش تولید نهایی چه خواهد بود؟
در این مرحله ممکن است چند طرح اولیه بررسی شوند تا شکل و ساختار مناسبتری برای ادامه طراحی انتخاب شود.
طراحی مدل سهبعدی از روی طرح دستی
طرح دستی میتواند نقطه شروع مناسبی برای انتقال فرم کلی ایده باشد. لازم نیست نقاشی حرفهای یا نقشه مهندسی باشد؛ اما بهتر است نماهای اصلی، ابعاد مهم و توضیحات مربوط به اجزا تا حد امکان مشخص شوند.
برای کاهش ابهام، میتوان طرح را از چند زاویه رسم کرد:
- نمای روبهرو
- نمای جانبی
- نمای بالا
- نمای پرسپکتیو ساده
ثبت ابعاد کلی مانند طول، عرض و ارتفاع نیز اهمیت زیادی دارد. اگر محل سوراخ، اتصال، شیار یا قطعه داخلی مهم است، بهتر است موقعیت و اندازه تقریبی آن مشخص شود.
یک طرح دستی بدون ابعاد ممکن است شکل کلی ایده را منتقل کند، اما معمولاً برای ساخت مدل مهندسی دقیق کافی نیست. در چنین شرایطی، طراح باید اطلاعات تکمیلی دریافت کند یا برخی ابعاد را با هماهنگی صاحب پروژه تعیین کند.
استفاده از عکس یا تصویر برای طراحی
عکس میتواند اطلاعات مناسبی درباره ظاهر، فرم و تناسب بخشهای مختلف یک محصول ارائه دهد؛ اما استخراج ابعاد دقیق فقط از روی یک تصویر معمولاً امکانپذیر نیست. زاویه دوربین، فاصله تا سوژه و اعوجاج تصویر میتوانند تناسب واقعی قطعه را تغییر دهند.
اگر طراحی بر اساس عکس انجام میشود، وجود حداقل یک اندازه مرجع میتواند به تخمین بهتر ابعاد کمک کند. همچنین ارسال تصاویر واضح از چند زاویه، جزئیات بیشتری از هندسه محصول در اختیار طراح قرار میدهد.
اگر هدف، ساخت قطعهای با ابعاد دقیق یا مونتاژ با اجزای دیگر باشد، عکس باید همراه با اندازهگیری، نقشه یا اطلاعات فنی تکمیلی استفاده شود.
طراحی بر اساس نقشه دوبعدی
نقشه دوبعدی یکی از منابع مناسب برای ساخت مدل سهبعدی است؛ بهخصوص زمانی که نماها، ابعاد و جزئیات هندسی بهدرستی مشخص شده باشند.
نقشه میتواند شامل موارد زیر باشد:
- نماهای اصلی قطعه
- ابعاد طول، عرض و ارتفاع
- قطر و عمق سوراخها
- شعاعها و پخها
- ضخامتها
- موقعیت اجزا
- تلرانسهای مهم
- اطلاعات مربوط به مونتاژ
اگر نقشه ناقص باشد یا میان نماها اختلاف وجود داشته باشد، پیش از مدلسازی باید ابهامها برطرف شوند. ساخت مدل بر اساس فرضهای تأییدنشده میتواند باعث ایجاد اصلاحات در مراحل بعدی شود.
طراحی یا مهندسی معکوس از روی نمونه فیزیکی
گاهی یک قطعه واقعی، نمونه قدیمی یا قطعه آسیبدیده در اختیار مشتری قرار دارد و هدف، ساخت فایل سهبعدی از روی آن است. در این شرایط میتوان از اندازهگیری دستی، ابزارهای اندازهگیری یا روشهای اسکن سهبعدی استفاده کرد.
انتخاب روش به شکل قطعه و دقت موردنیاز بستگی دارد. قطعات ساده را میتوان با اندازهگیری ابعاد و بازطراحی در نرمافزار مدل کرد. قطعات دارای سطوح آزاد، انحناهای پیچیده یا جزئیات زیاد ممکن است به برداشت اطلاعات بیشتر یا اسکن سهبعدی نیاز داشته باشند.
اسکن سهبعدی نیز همیشه بهمعنای دریافت مستقیم یک فایل مهندسی آماده نیست. داده اسکن معمولاً شکل سطح قطعه را ثبت میکند و بسته به هدف پروژه ممکن است به پاکسازی، اصلاح یا بازطراحی مهندسی نیاز داشته باشد.
اگر فایل سهبعدی ناقص داشته باشیم چه میشود؟
برخی پروژهها با یک فایل سهبعدی قدیمی، ناقص یا غیرقابل ویرایش شروع میشوند. پیش از ادامه کار باید نوع فایل، کیفیت هندسه و هدف استفاده از آن بررسی شود.
برای مثال، فایل ممکن است فقط برای نمایش ساخته شده باشد و ضخامت واقعی یا جزئیات لازم برای تولید را نداشته باشد. در برخی موارد نیز فایل مش مانند STL در اختیار مشتری است که برای پرینت قابل استفاده است، اما ویرایش دقیق هندسه آن ممکن است به بازطراحی نیاز داشته باشد.
بنابراین، وجود فایل سهبعدی همیشه به معنای آمادهبودن مدل برای نمونهسازی، قالبسازی یا تولید نیست.
اطلاعات فنی موردنیاز برای طراحی صنعتی
اگر هدف پروژه ساخت یک محصول صنعتی یا آمادهسازی برای تولید باشد، علاوه بر ظاهر باید اطلاعات عملکردی و تولیدی نیز مشخص شوند.
مهمترین اطلاعات عبارتاند از:
- کاربرد و عملکرد قطعه
- ابعاد اصلی و محدودیت فضای نصب
- نحوه اتصال به قطعات دیگر
- محل پیچها، خارها یا اتصالات
- شرایط مونتاژ و جداسازی
- نیروها یا بارهای احتمالی
- دمای محیط کار
- تماس با رطوبت، مواد شیمیایی یا نور خورشید
- جنس موردنظر یا ویژگیهای مورد انتظار
- روش تولید نهایی
- تیراژ احتمالی تولید
ممکن است همه این اطلاعات برای هر پروژه لازم نباشند، اما مشخصکردن موارد مرتبط باعث میشود طراحی فقط بر ظاهر متمرکز نباشد و نیاز واقعی محصول را نیز در نظر بگیرد.
چرا روش تولید نهایی باید از ابتدا مشخص باشد؟
هندسه مناسب برای پرینت سهبعدی الزاماً بهترین هندسه برای تزریق پلاستیک، ماشینکاری یا سایر روشهای تولید نیست. هر فرآیند محدودیتها و الزامات خاص خود را دارد.
برای مثال، اگر محصول قرار است با قالب تزریق پلاستیک تولید شود، مواردی مانند ضخامت دیواره، زاویه خروج، آندرکات، محل جدایش و نحوه خروج قطعه باید در طراحی بررسی شوند. اگر این موارد پس از تکمیل مدل یا ساخت نمونه در نظر گرفته شوند، ممکن است تغییرات بیشتری در هندسه محصول لازم باشد.
به همین دلیل، بهتر است هدف نهایی پروژه از ابتدا مشخص شود؛ حتی اگر در مرحله اول فقط ساخت یک نمونه با پرینت سهبعدی مدنظر باشد.

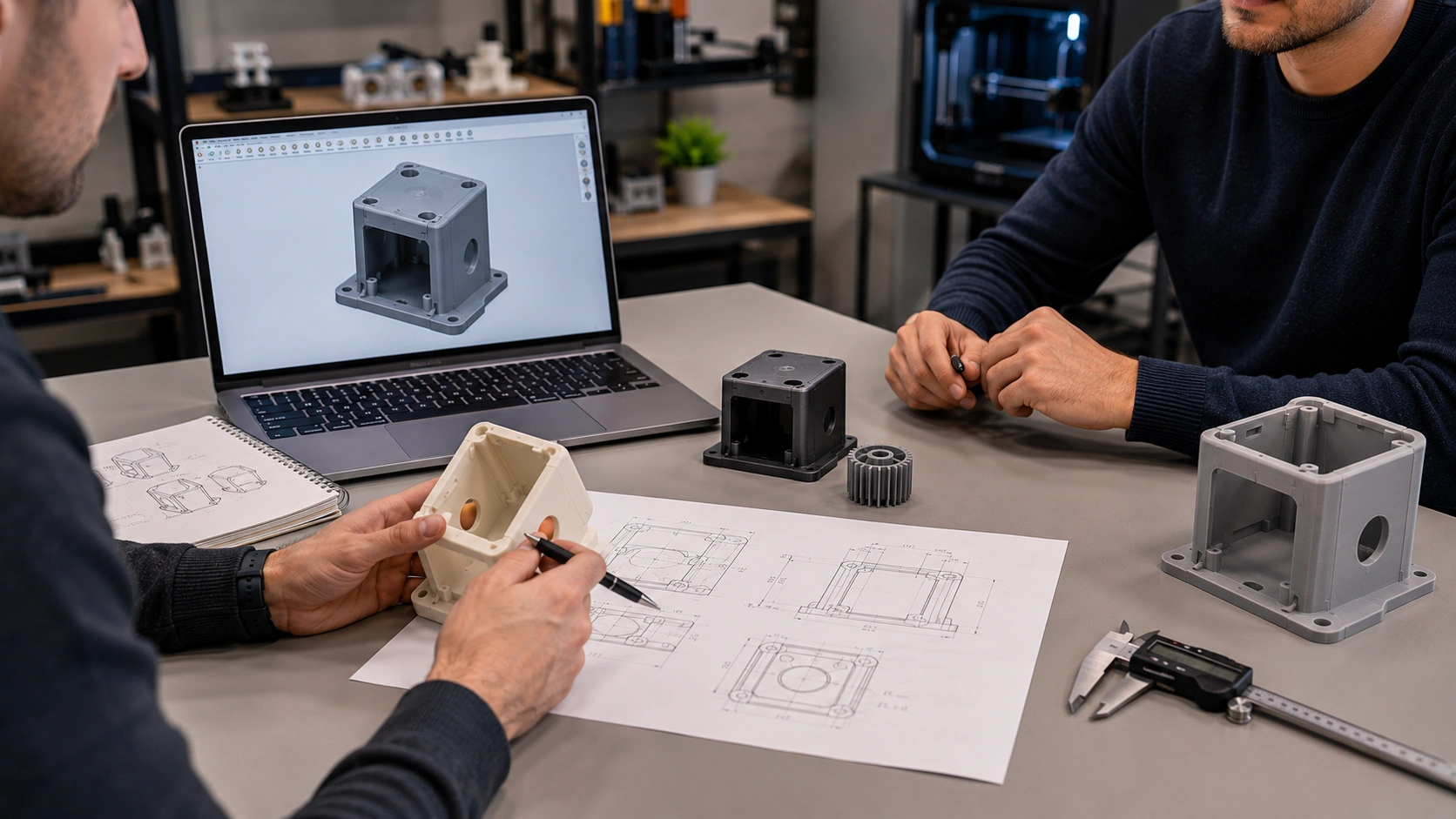

حداقل اطلاعات مناسب برای شروع پروژه
برای بررسی اولیه، معمولاً ارسال موارد زیر میتواند مفید باشد:
- توضیح کوتاه درباره ایده و کاربرد محصول
- طرح دستی، عکس، نقشه، فایل یا نمونه موجود
- ابعاد کلی یا حداقل یک اندازه مرجع
- توضیح درباره نحوه استفاده یا مونتاژ
- هدف از ساخت مدل سهبعدی
- هدف از ساخت نمونه فیزیکی
- روش تولید نهایی، در صورت مشخصبودن
پس از بررسی این اطلاعات، میتوان مشخص کرد چه دادههای تکمیلی برای طراحی موردنیاز هستند و مسیر مناسب پروژه چگونه خواهد بود.

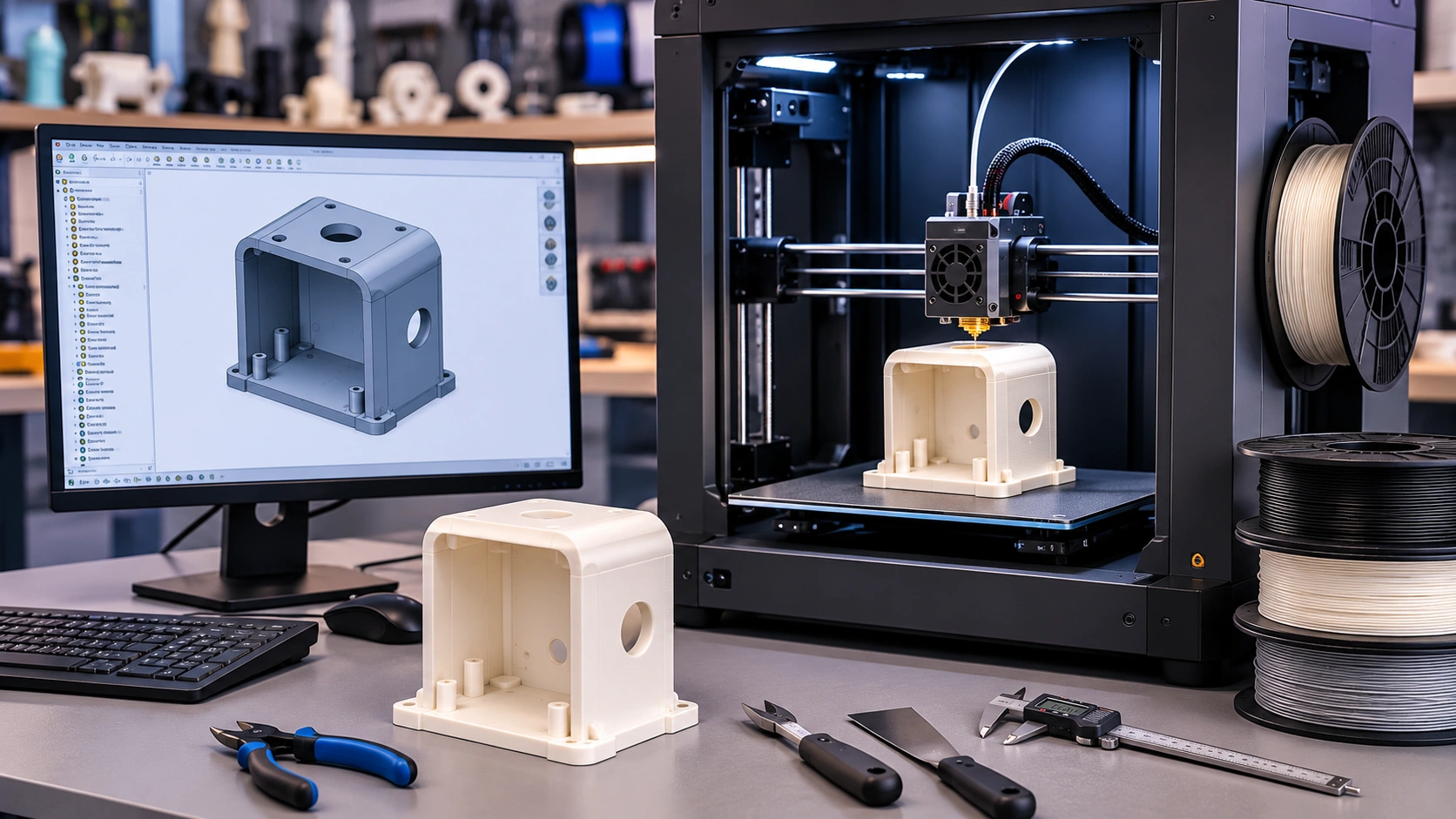

مدل سهبعدی چگونه به یک نمونه واقعی تبدیل میشود؟
پس از تکمیل و تأیید مدل سهبعدی دیجیتال، میتوان آن را با استفاده از پرینت سهبعدی به یک نمونه فیزیکی تبدیل کرد. در این فرآیند، فایل طراحی برای دستگاه آماده میشود و پرینتر، قطعه را بر اساس هندسه مدل و تنظیمات ساخت تولید میکند.
بااینحال، تبدیل فایل سهبعدی به نمونه واقعی فقط با ارسال مدل به پرینتر انجام نمیشود. پیش از شروع ساخت باید هندسه فایل، هدف نمونهسازی، فناوری پرینت، نوع ماده، جهت قرارگیری قطعه و برخی تنظیمات تولید بررسی شوند. این تصمیمها میتوانند بر کیفیت سطح، زمان ساخت، مصرف مواد، استحکام و دقت ابعادی نمونه اثر بگذارند.
برای آشنایی بیشتر با کاربرد پرینت سهبعدی در ساخت نمونههای صنعتی، پیشنهاد میکنیم نمونهکار پرینت سهبعدی قالب ذغال را نیز بررسی کنید.
بررسی فایل پیش از پرینت سهبعدی
هر فایل سهبعدی الزاماً برای پرینت آماده نیست. ممکن است مدل فقط برای نمایش ساخته شده باشد یا مشکلاتی در هندسه آن وجود داشته باشد که فرآیند ساخت را دشوار کند.
پیش از پرینت معمولاً موارد زیر بررسی میشوند:
- بستهبودن هندسه مدل
- وجود ضخامت کافی در دیوارهها
- ابعاد واقعی قطعه
- وجود جزئیات بسیار کوچک
- نواحی معلق یا نیازمند ساپورت
- تداخل اجزا در مدلهای چندقطعهای
- لقی موردنیاز برای مونتاژ
- امکان ساخت قطعه بهصورت یکپارچه
- نیاز به تقسیم مدل به چند بخش
برای مثال، ممکن است یک مدل روی نمایشگر کامل به نظر برسد، اما بخشی از آن ضخامت بسیار کمی داشته باشد یا جزئیاتی در آن وجود داشته باشند که با فناوری انتخابشده قابل ساخت نباشند. شناسایی این موارد پیش از شروع چاپ میتواند از اتلاف زمان و مواد جلوگیری کند.
آمادهسازی فایل برای پرینت
پس از بررسی مدل، فایل سهبعدی وارد نرمافزار آمادهسازی چاپ یا اسلایسر میشود. این نرمافزار مدل را به لایهها و دستورهای قابل اجرا برای دستگاه تبدیل میکند.
در این مرحله، تنظیماتی مانند موارد زیر مشخص میشوند:
- جهت قرارگیری قطعه روی صفحه ساخت
- ضخامت یا ارتفاع لایه
- میزان و الگوی پرشدگی داخلی
- تعداد دیوارهها
- محل و میزان ساپورت
- سرعت ساخت
- دمای مناسب ماده و دستگاه
- شرایط چسبندگی قطعه به صفحه
تنظیمات مناسب برای همه قطعات یکسان نیستند. هدف نمونه، هندسه مدل، نوع ماده و فناوری پرینت تعیین میکنند که چه تنظیماتی برای پروژه مناسبتر هستند.
در نمونهکار ساخت ماکت لگو با پرینتر 3D میتوانید مشاهده کنید که چگونه یک مدل سهبعدی به یک نمونه واقعی و قابل ارزیابی تبدیل میشود.
انتخاب جهت مناسب برای ساخت قطعه
جهت قرارگیری مدل روی صفحه پرینتر یکی از تصمیمهای مهم پیش از ساخت است. تغییر جهت قطعه میتواند میزان ساپورت، کیفیت برخی سطوح، زمان چاپ و رفتار مکانیکی نمونه را تغییر دهد.
برای مثال، سطحی که روی ساپورت ساخته میشود ممکن است کیفیت متفاوتی نسبت به سطح آزاد داشته باشد. همچنین در برخی فناوریهای لایهافزا، استحکام قطعه میتواند در جهتهای مختلف یکسان نباشد.
به همین دلیل، جهت ساخت فقط برای کاهش زمان چاپ انتخاب نمیشود و باید با توجه به کاربرد نمونه و بخشهای مهم قطعه تعیین شود.
انتخاب فناوری مناسب پرینت سهبعدی
پرینت سهبعدی شامل فناوریهای مختلفی است و هر روش ویژگیها و محدودیتهای خاص خود را دارد. انتخاب فناوری باید بر اساس هدف نمونه، ابعاد، جزئیات، کیفیت سطح، استحکام موردنیاز و بودجه پروژه انجام شود.
در روشهای مبتنی بر فیلامنت، ماده ترموپلاستیک بهصورت لایهبهلایه روی هم قرار میگیرد. این روش برای بسیاری از نمونههای مفهومی، قطعات بزرگتر، بررسی فرم و برخی نمونههای کاربردی قابل استفاده است.
در روشهای رزینی، ماده مایع با استفاده از نور بهصورت کنترلشده سخت میشود. این فناوری میتواند برای قطعات کوچکتر، جزئیات ظریف و سطوح دقیقتر مناسب باشد؛ اما نوع رزین و شرایط استفاده از قطعه باید در نظر گرفته شوند.
فناوریهای صنعتی دیگری نیز وجود دارند که بسته به جنس، کاربرد و الزامات پروژه انتخاب میشوند. بنابراین، یک روش واحد برای تمام نمونهها بهترین گزینه نیست.
انتخاب متریال بر اساس هدف نمونه
انتخاب ماده باید بر اساس کاربرد نمونه انجام شود؛ نه فقط رنگ یا قیمت آن. ممکن است یک نمونه صرفاً برای بررسی ظاهر ساخته شود یا لازم باشد در مونتاژ، تست اولیه یا شرایط مشخصی مورد استفاده قرار گیرد.
برخی مواد رایج در پرینتهای مبتنی بر فیلامنت عبارتاند از:
- PLA: مناسب برای بسیاری از نمونههای مفهومی، نمایشی و بررسی فرم
- PETG: قابل بررسی برای نمونههایی که به مقاومت و انعطاف بیشتر نسبت به PLA نیاز دارند
- ABS: قابل استفاده برای برخی قطعات کاربردی، با توجه به شرایط دستگاه و کنترل فرآیند
- TPU: مناسب برای نمونههای انعطافپذیر و قطعاتی که به رفتار نرمتر نیاز دارند
انتخاب نهایی باید با توجه به فناوری دستگاه، هندسه قطعه و شرایط استفاده انجام شود. همچنین خواص نمونه پرینتشده ممکن است با قطعهای که از همان خانواده ماده اما با فرآیند تزریق تولید شده است، یکسان نباشد.
ساخت نمونه بهصورت یکپارچه یا چندقطعهای
همه مدلها لازم نیست بهصورت یک قطعه پرینت شوند. گاهی تقسیم مدل به چند بخش میتواند کیفیت ساخت را بهتر کند، میزان ساپورت را کاهش دهد یا امکان تولید قطعهای بزرگتر از فضای ساخت دستگاه را فراهم کند.
در مدلهای چندقطعهای باید نحوه اتصال و مونتاژ از قبل بررسی شود. محل تقسیم، پینهای راهنما، پیچ، چسب یا اتصالات مکانیکی میتوانند بر ظاهر و عملکرد نمونه اثر بگذارند.
اگر هدف نمونه بررسی مونتاژ محصول باشد، بهتر است لقی میان قطعات نیز متناسب با فناوری پرینت در نظر گرفته شود. ابعاد اسمی برابر همیشه به معنای مونتاژ مناسب قطعات ساختهشده نیست.
جداسازی قطعه و انجام عملیات پس از پرینت
پس از پایان ساخت، نمونه از صفحه دستگاه جدا میشود و بسته به فناوری ممکن است به مراحل تکمیلی نیاز داشته باشد.
این مراحل میتوانند شامل موارد زیر باشند:
- حذف ساپورتها
- تمیزکاری سطح
- شستوشو و پخت نهایی در برخی پرینتهای رزینی
- سنبادهکاری
- مونتاژ بخشها
- بتونهکاری یا آمادهسازی سطح
- رنگآمیزی در نمونههای نمایشی
عملیات پسپردازش میتواند ظاهر نمونه را بهبود دهد، اما زمان و هزینه پروژه را نیز افزایش میدهد. همچنین کیفیت سطح نهایی به هندسه قطعه، فناوری ساخت و میزان پرداخت موردنیاز وابسته است.
بررسی نمونه پس از ساخت
پس از آمادهشدن نمونه، باید آن را بر اساس هدف اولیه پروژه ارزیابی کرد. اگر هدف بررسی فرم باشد، تناسب ظاهری و ابعاد کلی اهمیت بیشتری دارند. اگر نمونه برای مونتاژ ساخته شده باشد، محل اتصالات، لقیها و هماهنگی اجزا بررسی میشوند.
موارد قابل بررسی میتوانند شامل این موارد باشند:
- شکل و ابعاد کلی
- تناسب اجزای محصول
- نحوه قرارگیری قطعات داخلی
- امکان مونتاژ و جداسازی
- دسترسی به پیچها یا اتصالات
- ارگونومی و نحوه استفاده
- کیفیت ظاهری
- عملکرد اولیه در محدوده هدف نمونه
اگر ایرادی مشاهده شود، مدل دیجیتال اصلاح و نمونه جدید ساخته میشود. این چرخه ممکن است یک یا چند بار تکرار شود تا طراحی به نتیجه مناسب برسد.
نمونهسازی؛ پلی میان طراحی و تولید
پرینت سهبعدی امکان تبدیل مدل دیجیتال به قطعه قابل لمس را فراهم میکند، اما ارزش اصلی نمونهسازی فقط در ساخت یک قطعه نیست. نمونه به طراح و صاحب محصول کمک میکند تصمیمهای مربوط به شکل، ابعاد، مونتاژ و کاربرد را پیش از ورود به تولید بررسی کنند.
در پروژههایی که هدف نهایی آنها ساخت قالب تزریق پلاستیک است، بررسی نمونه میتواند برخی ایرادهای طراحی را پیش از قالبسازی آشکار کند. بااینحال، مدل نهایی همچنان باید از نظر قابلیت تولید با قالب بررسی شود؛ زیرا مناسببودن یک هندسه برای پرینت سهبعدی بهتنهایی به معنای مناسببودن آن برای تزریق پلاستیک نیست.

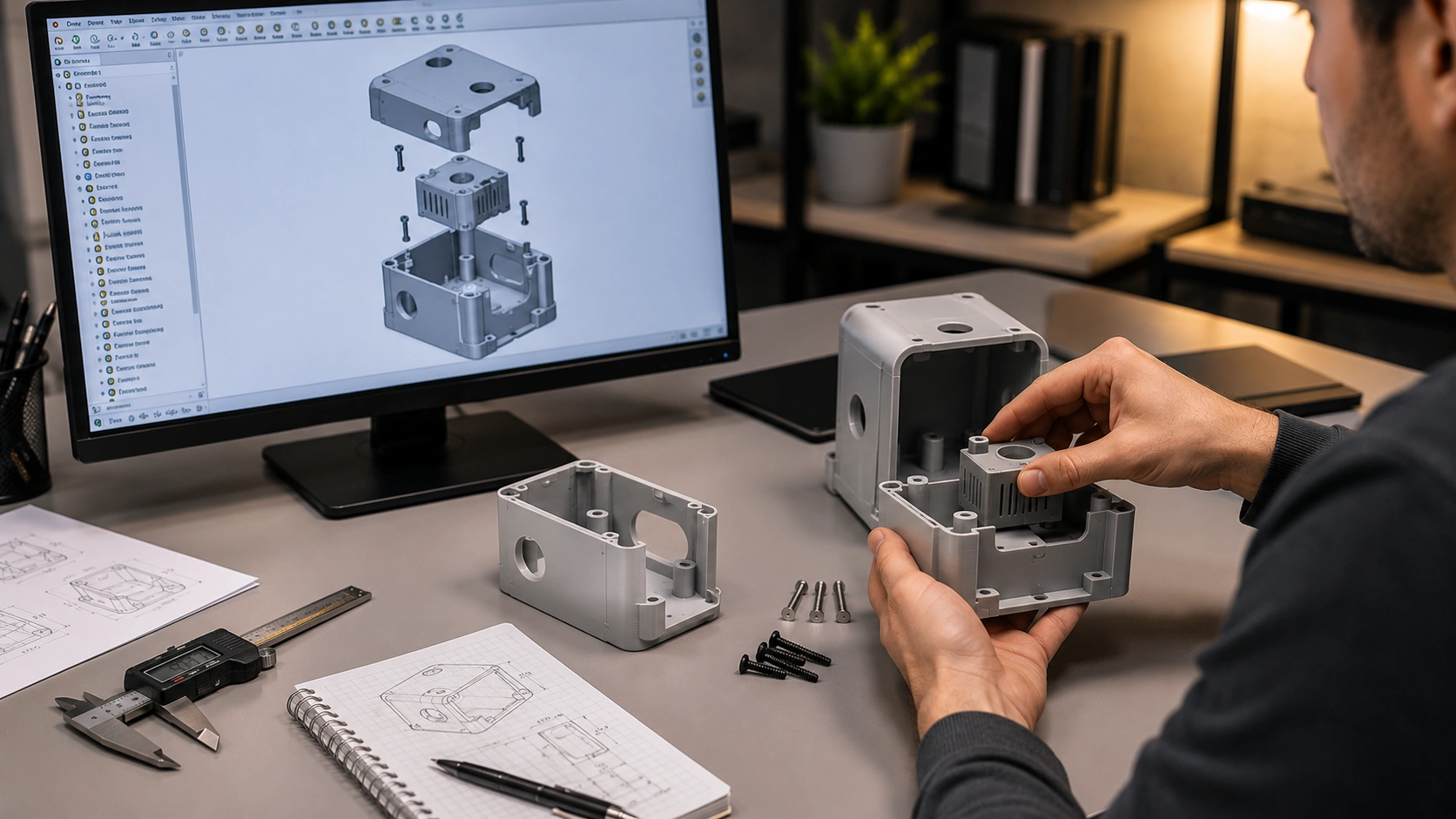

ساخت نمونه اولیه چه کمکی به اصلاح طرح و کاهش هزینه قالبسازی میکند؟
پس از طراحی مدل سهبعدی، ممکن است محصول روی نمایشگر کامل و بدون ایراد به نظر برسد؛ اما مشاهده مدل دیجیتال همیشه برای ارزیابی تمام ویژگیهای یک محصول کافی نیست. برخی مسائل زمانی بهتر مشخص میشوند که نمونهای فیزیکی از طرح ساخته شود و بتوان آن را در دست گرفت، مونتاژ کرد یا در کنار سایر اجزای محصول قرار داد.
ساخت نمونه اولیه با پرینت سهبعدی میتواند فرصتی برای بررسی طرح پیش از ورود به مراحل پرهزینهتری مانند طراحی و ساخت قالب تزریق پلاستیک فراهم کند. در این مرحله، هدف تولید محصول نهایی نیست؛ بلکه شناسایی ایرادها، بررسی تصمیمهای طراحی و کاهش احتمال ایجاد تغییرات اساسی پس از ساخت قالب است.
البته میزان اطلاعاتی که از نمونه به دست میآید به هدف نمونهسازی، فناوری پرینت، متریال و کیفیت ساخت وابسته است. نمونه اولیه ابزار مهمی برای ارزیابی طراحی است، اما جایگزین کامل تحلیل مهندسی، بررسی قابلیت قالبسازی یا آزمون قطعه نهایی محسوب نمیشود.
بررسی ابعاد و تناسب کلی محصول
مشاهده مدل روی نمایشگر میتواند شکل و جزئیات محصول را نشان دهد، اما درک اندازه واقعی آن همیشه آسان نیست. نمونه فیزیکی امکان بررسی طول، عرض، ارتفاع، حجم و تناسب بخشهای مختلف را در مقیاس واقعی فراهم میکند.
برای مثال، ممکن است یک محفظه در مدل سهبعدی از نظر ظاهری متناسب باشد، اما پس از ساخت نمونه مشخص شود که بیش از حد بزرگ است، فضای داخلی کافی ندارد یا برخی بخشهای آن نسبت به کاربرد محصول نامتناسب هستند.
بررسی نمونه میتواند به پاسخدادن به پرسشهایی مانند موارد زیر کمک کند:
- آیا ابعاد کلی محصول برای کاربرد موردنظر مناسب هستند؟
- آیا ضخامت و فرم بخشهای مختلف از نظر ظاهری متناسباند؟
- آیا فضای کافی برای اجزای داخلی وجود دارد؟
- آیا اندازه محصول با محدودیت محل نصب هماهنگ است؟
- آیا دسترسی به بخشهای موردنیاز امکانپذیر است؟
در صورت مشاهده مشکل، اصلاح مدل دیجیتال پیش از ادامه فرآیند معمولاً سادهتر از تغییر محصول پس از ساخت ابزار تولید است.
بررسی مونتاژ و هماهنگی قطعات
اگر محصول از چند قطعه تشکیل شده باشد، نمونهسازی میتواند برای بررسی نحوه قرارگیری و اتصال اجزا استفاده شود. محل پیچها، پینها، خارها، شیارها، لولاها و سایر اتصالات ممکن است در نمونه فیزیکی بهتر ارزیابی شوند.
در این مرحله میتوان بررسی کرد:
- آیا قطعات در موقعیت صحیح قرار میگیرند؟
- آیا فضای کافی برای مونتاژ وجود دارد؟
- آیا ابزار به پیچها و اتصالات دسترسی دارد؟
- آیا قطعات داخلی با بدنه تداخل دارند؟
- آیا باز و بستهکردن محصول امکانپذیر است؟
- آیا ترتیب مونتاژ منطقی و قابل اجرا است؟
باید توجه داشت که دقت و لقی قطعات پرینتشده به فناوری ساخت، جهت چاپ و تنظیمات دستگاه وابسته هستند. بنابراین، نتیجه مونتاژ باید با درنظرگرفتن محدودیتهای فرآیند نمونهسازی ارزیابی شود.
ارزیابی فرم، ارگونومی و نحوه استفاده
برای محصولاتی که کاربر آنها را در دست میگیرد، میپوشد یا بهطور مستقیم با آنها تعامل دارد، بررسی ارگونومی اهمیت زیادی دارد. مدل دیجیتال میتواند فرم محصول را نمایش دهد، اما نمونه فیزیکی امکان ارزیابی واقعیتر نحوه گرفتن، دسترسی و استفاده را فراهم میکند.
برای مثال، با ساخت نمونه میتوان بررسی کرد:
- آیا محصول بهراحتی در دست قرار میگیرد؟
- آیا محل دکمهها و کنترلها مناسب است؟
- آیا لبهها یا برجستگیها باعث ناراحتی میشوند؟
- آیا کاربر به بخشهای موردنیاز دسترسی دارد؟
- آیا اندازه و وزن تقریبی محصول با نوع استفاده هماهنگ است؟
در نمونههایی که وزن ماده پرینتشده با محصول نهایی تفاوت زیادی دارد، ارزیابی وزن باید با احتیاط انجام شود. بااینحال، فرم و ابعاد نمونه میتوانند اطلاعات ارزشمندی درباره تجربه استفاده ارائه دهند.
شناسایی تداخلها و مشکلات طراحی
در محصولات چندقطعهای، ممکن است برخی تداخلها در مدل دیجیتال قابل شناسایی باشند؛ اما بررسی نمونه فیزیکی میتواند مشکلات اجرایی دیگری را نیز آشکار کند.
برای مثال، ممکن است قطعات از نظر هندسی با یکدیگر تداخل نداشته باشند، اما فضای کافی برای قرار دادن آنها در هنگام مونتاژ وجود نداشته باشد. همچنین ممکن است اتصال یک بخش، دسترسی به بخش دیگر را محدود کند.
ساخت نمونه میتواند به شناسایی مواردی مانند این کمک کند:
- تداخل میان قطعات
- فضای ناکافی برای سیم، برد یا اجزای داخلی
- دشواری در ترتیب مونتاژ
- دسترسی نامناسب به اتصالات
- محدودیت حرکت قطعات متحرک
- نیاز به تغییر محل یا شکل اجزا
اصلاح این موارد پیش از قالبسازی میتواند از ایجاد تغییرات گسترده در مراحل بعدی جلوگیری کند.
بررسی ظاهر محصول پیش از تولید
نمونه اولیه میتواند برای بررسی فرم کلی، نسبتها و زبان طراحی محصول نیز استفاده شود. مشاهده قطعه واقعی ممکن است تفاوتهایی را نشان دهد که در رندر یا مدل دیجیتال کمتر قابل تشخیص هستند.
برای نمونه، ممکن است شعاع یک گوشه، اندازه یک برجستگی یا نسبت میان دو بخش روی نمایشگر مناسب به نظر برسد، اما در نمونه واقعی نیاز به اصلاح داشته باشد.
اگر هدف بررسی ظاهر باشد، ممکن است نمونه به عملیات تکمیلی مانند سنبادهکاری، بتونهکاری یا رنگآمیزی نیاز داشته باشد. میزان پرداخت باید بر اساس هدف پروژه تعیین شود؛ زیرا افزایش کیفیت ظاهری میتواند زمان و هزینه نمونهسازی را افزایش دهد.
کاهش احتمال اصلاحات پرهزینه پس از ساخت قالب
قالب تزریق پلاستیک بر اساس هندسه نهایی قطعه طراحی و ساخته میشود. اگر پس از ساخت قالب مشخص شود که ابعاد، محل اتصالات، فضای مونتاژ یا فرم محصول نیاز به تغییر اساسی دارند، اصلاح قالب ممکن است زمانبر، پرهزینه یا در برخی موارد محدود باشد.
برای مثال، بعضی تغییرات با ماشینکاری یا اصلاح اینسرت قابل انجام هستند؛ اما برخی تغییرات ممکن است به جوشکاری، ساخت مجدد بخشهایی از قالب یا تغییرات گستردهتر نیاز داشته باشند. امکان و هزینه اصلاح به نوع تغییر، ساختار قالب، جنس قطعات قالب و فضای موجود وابسته است.
ساخت نمونه پیش از قالبسازی میتواند بخشی از ایرادهای مربوط به فرم، ابعاد و مونتاژ را زودتر آشکار کند. در این شرایط، اصلاح مدل سهبعدی پیش از شروع ساخت قالب معمولاً کنترلپذیرتر است.
بااینحال، نمونه پرینتشده تمام مسائل مربوط به تزریق پلاستیک را نشان نمیدهد. عیوبی مانند جمعشدگی، تابیدگی، فرورفتگی سطح، خطوط جوش یا نحوه پرشدن قالب به رفتار ماده و فرآیند تزریق وابسته هستند و باید با روشهای مهندسی مناسب بررسی شوند.
کمک به تصمیمگیری پیش از سرمایهگذاری
نمونه اولیه میتواند برای ارائه محصول به اعضای تیم، مشتریان، سرمایهگذاران یا واحدهای فنی استفاده شود. مشاهده یک نمونه واقعی معمولاً درک واضحتری از ابعاد و عملکرد محصول ایجاد میکند و دریافت بازخورد را آسانتر میسازد.
بازخوردهای دریافتشده ممکن است به اصلاح ویژگیهایی منجر شوند که پیش از ساخت نمونه موردتوجه قرار نگرفتهاند. این موضوع میتواند به تصمیمگیری درباره ادامه توسعه، تغییر طراحی یا آمادهسازی محصول برای تولید کمک کند.
البته نمونه اولیه نباید بهعنوان تضمین موفقیت محصول در بازار در نظر گرفته شود. ارزیابی بازار، قیمتگذاری، نیاز مشتری و برنامه تولید موضوعات جداگانهای هستند که باید در کنار توسعه فنی بررسی شوند.
نمونهسازی چندمرحلهای
در برخی پروژهها، ساخت یک نمونه برای نهاییکردن محصول کافی نیست. ممکن است ابتدا یک نمونه ساده و کمهزینه برای بررسی ابعاد و فرم ساخته شود و پس از اصلاح طراحی، نمونه دقیقتری برای بررسی مونتاژ یا ظاهر تولید شود.
یک مسیر نمونهسازی میتواند شامل مراحل زیر باشد:
- نمونه مفهومی برای بررسی فرم و اندازه
- اصلاح مدل سهبعدی
- نمونه مونتاژی برای بررسی ارتباط اجزا
- اصلاح اتصالات و لقیها
- نمونه عملکردی برای بررسی ویژگیهای موردنیاز
- بازبینی طراحی برای روش تولید نهایی
- آمادهسازی مدل برای قالبسازی یا تولید
تعداد مراحل به پیچیدگی محصول، سطح ریسک و هدف پروژه بستگی دارد. همه محصولات به چند نمونه نیاز ندارند، اما در پروژههای پیچیده، تکرار کنترلشده طراحی و نمونهسازی میتواند از تصمیمگیری بر اساس حدس جلوگیری کند.
نمونهسازی پیش از قالبسازی؛ هزینه اضافی یا سرمایهگذاری برای کاهش ریسک؟
ممکن است ساخت نمونه در ابتدا یک هزینه اضافی به نظر برسد؛ اما در بسیاری از پروژهها هدف آن کاهش احتمال ایجاد اصلاحات دیرهنگام است. هزینه و زمان نمونهسازی باید در مقابل هزینه احتمالی تغییر طراحی پس از ساخت قالب یا شروع تولید بررسی شود.
اگر نمونه فقط بدون هدف مشخص ساخته شود، ممکن است اطلاعات مفیدی ارائه نکند. پیش از پرینت باید مشخص شود چه ویژگیهایی قرار است بررسی شوند و معیار پذیرش طرح چیست.
برای مثال، اگر هدف بررسی مونتاژ باشد، باید قطعات مرتبط و لقیهای موردنیاز در طراحی لحاظ شوند. اگر هدف بررسی ظاهر باشد، کیفیت سطح و عملیات پرداخت اهمیت بیشتری خواهند داشت. اگر هدف بررسی عملکرد باشد، فناوری و ماده نمونه باید تا حد امکان با نوع آزمون هماهنگ انتخاب شوند.
در نتیجه، ارزش نمونهسازی به تعداد قطعات ساختهشده وابسته نیست؛ بلکه به تصمیمهایی بستگی دارد که با استفاده از نمونه میتوان پیش از تولید نهایی گرفت.

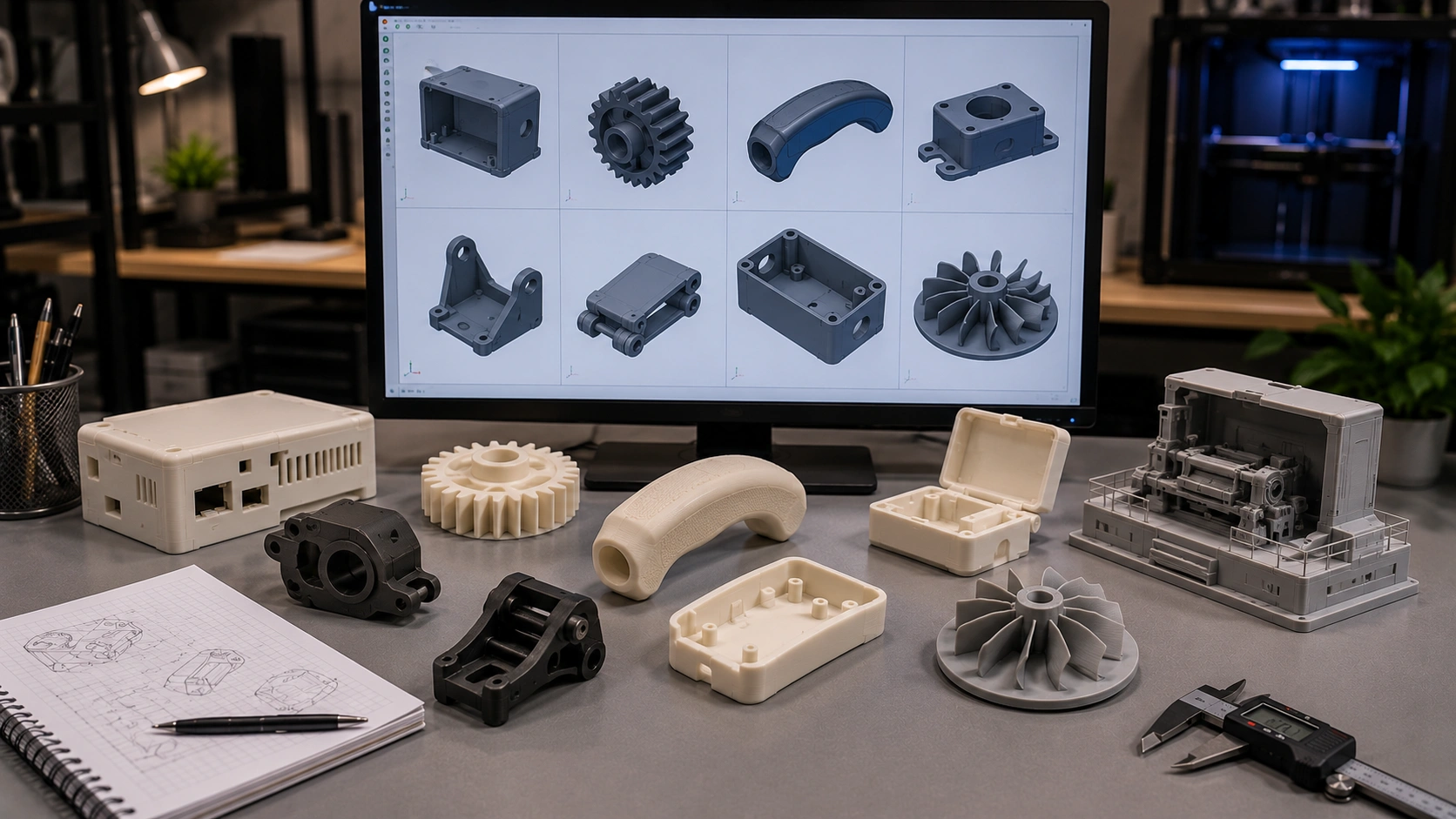

مدلسازی و نمونهسازی سهبعدی در چه صنایع و مشاغلی کاربرد دارد؟
طراحی مدل سهبعدی و ساخت نمونه اولیه فقط برای کارخانههای بزرگ یا شرکتهای دارای واحد مهندسی نیست. هر فرد یا مجموعهای که قصد توسعه یک محصول جدید، اصلاح یک قطعه، بررسی یک ایده یا ساخت نمونه محدود را داشته باشد، میتواند از این فرآیند استفاده کند.
کاربرد مدلسازی و نمونهسازی به نوع پروژه بستگی دارد. در برخی پروژهها هدف فقط مشاهده فرم و ظاهر محصول است؛ در برخی دیگر باید ابعاد، مونتاژ یا عملکرد اولیه بررسی شود. همچنین ممکن است مدل سهبعدی برای ساخت قالب، ماشینکاری، ارائه محصول یا مستندسازی یک قطعه موجود مورد استفاده قرار گیرد.
به همین دلیل، پیش از شروع پروژه باید مشخص شود که مدل و نمونه برای چه هدفی ساخته میشوند. این موضوع بر روش طراحی، میزان جزئیات، فناوری پرینت و متریال مناسب اثر میگذارد.
صاحبان ایده و کارآفرینان
بسیاری از محصولات از یک ایده ساده آغاز میشوند. ممکن است صاحب ایده دانش طراحی سهبعدی نداشته باشد و فقط بتواند کاربرد، شکل تقریبی یا عملکرد مورد انتظار محصول را توضیح دهد.
در این شرایط، طراحی سهبعدی میتواند ایده را به یک مدل قابل مشاهده و بررسی تبدیل کند. پس از آن، ساخت نمونه اولیه امکان ارزیابی فرم، ابعاد و برخی ویژگیهای محصول را فراهم میکند.
نمونه فیزیکی میتواند برای اهداف زیر استفاده شود:
- بررسی شکل و اندازه محصول
- دریافت بازخورد از کاربران یا اعضای تیم
- ارائه مفهوم محصول به مشتری یا سرمایهگذار
- بررسی امکان ادامه توسعه
- شناسایی برخی اصلاحات پیش از تولید
داشتن نمونه اولیه بهتنهایی موفقیت تجاری محصول را تضمین نمیکند، اما میتواند تصمیمگیری درباره ادامه پروژه را بر اساس اطلاعات واقعیتری انجام دهد.
طراحان صنعتی و توسعهدهندگان محصول
طراحان صنعتی از مدلسازی سهبعدی برای توسعه فرم، ساختار و نحوه تعامل کاربر با محصول استفاده میکنند. مدل دیجیتال امکان بررسی چند طرح، تغییر ابعاد و اصلاح جزئیات را پیش از ساخت فراهم میسازد.
نمونهسازی نیز میتواند برای ارزیابی موارد زیر مفید باشد:
- تناسب اجزای محصول
- فرم و زبان طراحی
- ارگونومی
- نحوه استفاده
- محل دکمهها و کنترلها
- نحوه مونتاژ
- کیفیت ظاهری طرح
در پروژههای توسعه محصول ممکن است چند نسخه از مدل ساخته شود تا تفاوت میان طرحها بهصورت فیزیکی بررسی شود.
مهندسان و واحدهای فنی صنایع
در محیطهای صنعتی، مدل سهبعدی میتواند برای طراحی قطعات، تجهیزات، نگهدارندهها، محفظهها و اجزای مونتاژی استفاده شود.
برخی کاربردها عبارتاند از:
- طراحی قطعات مکانیکی
- ساخت نگهدارنده و فیکسچر
- بررسی جانمایی تجهیزات
- طراحی قاب و محفظه
- ساخت نمونه برای کنترل مونتاژ
- بررسی دسترسی به اجزا
- طراحی قطعات جایگزین
در این پروژهها، ظاهر تنها معیار طراحی نیست و عواملی مانند ابعاد، نیرو، جنس، شرایط محیطی و روش تولید نیز باید بررسی شوند.
نمونه پرینتشده ممکن است برای کنترل فرم و مونتاژ مناسب باشد، اما استفاده از آن بهعنوان قطعه نهایی صنعتی باید بر اساس نوع ماده، بار، دما، شرایط محیط و محدودیتهای فناوری ساخت ارزیابی شود.
تولیدکنندگان قطعات پلاستیکی
تولیدکنندگانی که قصد ساخت یک قطعه پلاستیکی جدید را دارند، میتوانند پیش از طراحی و ساخت قالب از مدلسازی و نمونهسازی استفاده کنند.
مدل سهبعدی امکان بررسی هندسه قطعه و آمادهسازی آن برای فرآیند تولید را فراهم میکند. سپس نمونه اولیه میتواند برای ارزیابی ابعاد، ظاهر، مونتاژ و برخی ویژگیهای اولیه ساخته شود.
در این مرحله ممکن است موارد زیر بررسی شوند:
- ابعاد کلی قطعه
- ضخامت دیوارهها
- نحوه اتصال اجزا
- فضای داخلی
- محل پیچ، خار یا پین
- زاویههای خروج
- آندرکاتها
- امکان جدایش قطعه از قالب
البته تأیید نمونه پرینتشده بهتنهایی برای شروع قالبسازی کافی نیست. مدل نهایی باید از نظر قابلیت تولید با تزریق پلاستیک نیز بررسی شود.
قالبسازان و مجموعههای تولیدی
مدل سهبعدی قطعه یکی از ورودیهای اصلی طراحی قالب است. هرچه هندسه محصول و الزامات تولید پیش از شروع قالبسازی دقیقتر مشخص شده باشند، تصمیمگیری درباره ساختار قالب شفافتر خواهد بود.
نمونه فیزیکی نیز میتواند به ارتباط بهتر میان صاحب محصول، طراح و قالبساز کمک کند؛ زیرا فرم و ابعاد قطعه بهصورت قابل لمس قابل بررسی هستند.
بااینحال، نمونه اولیه جایگزین اطلاعات مهندسی نیست. برای طراحی قالب همچنان به فایل سهبعدی مناسب، مشخصات ماده، تیراژ، شرایط ظاهری قطعه و الزامات تولید نیاز است.
شرکتهای تولید تجهیزات الکترونیکی
بسیاری از تجهیزات الکترونیکی به قاب، محفظه، پنل، نگهدارنده یا قطعات پلاستیکی نیاز دارند. طراحی سهبعدی میتواند برای هماهنگکردن بدنه با برد، نمایشگر، کلیدها، کانکتورها و سایر اجزای داخلی استفاده شود.
ساخت نمونه اولیه میتواند به بررسی موارد زیر کمک کند:
- قرارگیری برد الکترونیکی
- موقعیت کانکتورها
- دسترسی به درگاهها
- محل پیچها و پایههای داخلی
- نحوه بستهشدن بدنه
- فضای سیمها و اتصالات
- امکان مونتاژ و تعمیر
در چنین پروژههایی، بهتر است اطلاعات مربوط به برد و اجزای داخلی از ابتدا در اختیار طراح قرار گیرند. طراحی بدنه بدون توجه به قطعات داخلی ممکن است باعث ایجاد تداخل یا محدودیت در مونتاژ شود.
سازندگان ماشینآلات و تجهیزات صنعتی
در ماشینآلات ممکن است به قطعات سفارشی، پوششها، دستگیرهها، نگهدارندهها، رابطها یا اجزای مونتاژی نیاز باشد. طراحی سهبعدی امکان هماهنگکردن این قطعات با فضای نصب و اجزای موجود را فراهم میکند.
نمونهسازی میتواند برای کنترل ابعاد، بررسی محل نصب و ارزیابی دسترسی استفاده شود. برای برخی قطعات کمتیراژ نیز ممکن است پرینت سهبعدی بهعنوان یکی از روشهای ساخت بررسی شود؛ اما مناسببودن آن به بار مکانیکی، دما، شرایط محیطی و طول عمر مورد انتظار بستگی دارد.
معماران و طراحان
در معماری و طراحی فضا، مدل سهبعدی میتواند برای نمایش حجم، فرم و ارتباط اجزای پروژه استفاده شود. نمونههای فیزیکی نیز امکان مشاهده طرح از زوایای مختلف و ارائه بهتر مفهوم را فراهم میکنند.
کاربردها میتوانند شامل موارد زیر باشند:
- ساخت ماکت معماری
- نمایش حجم ساختمان
- بررسی فرمهای پیچیده
- ساخت مدلهای مفهومی
- ارائه طرح به کارفرما
در این پروژهها، مقیاس مدل، میزان جزئیات و کیفیت ظاهری اهمیت زیادی دارند و باید پیش از ساخت مشخص شوند.
هنرمندان، مجسمهسازان و سازندگان محصولات سفارشی
مدلسازی سهبعدی میتواند برای توسعه فرمهای هنری، مجسمه، قطعات تزئینی و محصولات سفارشی استفاده شود. پس از طراحی، مدل ممکن است مستقیماً پرینت شود یا بهعنوان الگو برای فرآیندهای دیگر مورد استفاده قرار گیرد.
در این حوزه، کیفیت سطح، جزئیات ظاهری و امکان پرداخت نهایی ممکن است اهمیت بیشتری نسبت به تلرانسهای صنعتی داشته باشند.
مدلسازی دیجیتال همچنین امکان تغییر اندازه، ایجاد نسخههای مختلف و اصلاح فرم را بدون ساخت مجدد مدل از ابتدا فراهم میکند.
تعمیر، بازطراحی و مهندسی معکوس قطعات
گاهی فایل یا نقشه یک قطعه قدیمی در دسترس نیست. در این شرایط، میتوان با بررسی نمونه موجود، اندازهگیری یا اسکن سهبعدی، اطلاعات هندسی موردنیاز را جمعآوری کرد.
مدل بازطراحیشده میتواند برای اهداف زیر استفاده شود:
- مستندسازی قطعه
- ساخت نمونه جایگزین
- اصلاح هندسه
- هماهنگکردن قطعه با مجموعه جدید
- آمادهسازی برای روش تولید مناسب
در مهندسی معکوس باید میزان سایش، شکستگی یا تغییر شکل نمونه نیز بررسی شود. کپی مستقیم یک قطعه فرسوده ممکن است ایرادهای موجود را به مدل جدید منتقل کند.
دانشجویان، پژوهشگران و تیمهای توسعه
مدلسازی و پرینت سهبعدی میتوانند برای ساخت نمونههای آموزشی، تجهیزات آزمایشگاهی، مدلهای نمایشی و بررسی مفاهیم اولیه استفاده شوند.
در پروژههای پژوهشی، نمونه اولیه امکان آزمایش سریعتر ایدهها و ایجاد تغییرات میان نسخههای مختلف را فراهم میکند. بااینحال، روش ساخت و ماده باید با نوع آزمایش هماهنگ باشند تا نتایج بهدرستی تفسیر شوند.
آیا پرینت سهبعدی برای همه پروژهها مناسب است؟
پرینت سهبعدی ابزار انعطافپذیری برای نمونهسازی و ساخت برخی قطعات است، اما همیشه بهترین یا اقتصادیترین روش نیست.
انتخاب روش ساخت به عواملی مانند موارد زیر بستگی دارد:
- ابعاد قطعه
- تیراژ
- نوع ماده
- دقت موردنیاز
- کیفیت سطح
- خواص مکانیکی
- زمان تحویل
- هزینه
- روش تولید نهایی
برای بعضی پروژهها، پرینت سهبعدی گزینه مناسبی برای ساخت نمونه است؛ اما تولید نهایی ممکن است با قالب تزریق پلاستیک، ماشینکاری یا روش دیگری انجام شود. در برخی پروژههای کمتیراژ نیز ممکن است خود پرینت سهبعدی بهعنوان روش ساخت نهایی بررسی شود.
بنابراین، پیش از انتخاب فناوری باید هدف پروژه و شرایط استفاده از قطعه مشخص شوند.
مراحل سفارش طراحی سهبعدی و ساخت نمونه در مجموعه مثلث طراحی
برای تبدیل یک ایده به مدل سهبعدی و نمونه فیزیکی، لازم نیست از ابتدا فایل مهندسی کامل یا دانش تخصصی درباره نرمافزارهای طراحی و پرینترهای سهبعدی داشته باشید. پروژه میتواند با یک توضیح اولیه، طرح دستی، تصویر، نقشه دوبعدی، فایل موجود یا نمونه فیزیکی آغاز شود.
بااینحال، کیفیت نتیجه نهایی به میزان اطلاعات اولیه و مشخصبودن هدف پروژه وابسته است. هرچه کاربرد محصول، ابعاد، نحوه مونتاژ و روش تولید نهایی دقیقتر مشخص شوند، امکان طراحی مدل متناسب با نیاز واقعی و کاهش اصلاحات بعدی بیشتر خواهد بود.
روند انجام پروژه در مجموعه مثلث طراحی، با توجه به نوع قطعه و هدف سفارش میتواند متفاوت باشد؛ اما مسیر کلی معمولاً شامل مراحل زیر است.
۱. ارسال ایده و اطلاعات اولیه
در مرحله اول، اطلاعات موجود درباره طرح برای بررسی ارسال میشوند. لازم نیست همه مشتریان فایل سهبعدی آماده داشته باشند. اطلاعات اولیه میتوانند شامل یک یا چند مورد زیر باشند:
- توضیح متنی درباره ایده
- طرح دستی
- عکس یا تصویر مرجع
- نقشه دوبعدی
- ابعاد کلی
- فایل سهبعدی موجود
- نمونه فیزیکی
- قطعه قدیمی یا آسیبدیده
- اطلاعات مربوط به قطعات داخلی
- توضیح درباره نحوه استفاده یا مونتاژ
اگر فقط یک ایده ذهنی دارید، بهتر است کاربرد محصول، شکل تقریبی، ابعاد موردنظر و نحوه استفاده از آن را تا حد امکان توضیح دهید.
در پروژههایی که قطعه باید با اجزای دیگری مونتاژ شود، ارسال اطلاعات قطعات مرتبط اهمیت زیادی دارد. برای مثال، در طراحی یک محفظه الکترونیکی بهتر است ابعاد برد، محل کانکتورها، کلیدها، نمایشگر و نقاط اتصال از ابتدا مشخص باشند.
۲. مشخصکردن هدف پروژه
پیش از شروع طراحی باید مشخص شود که مدل سهبعدی برای چه هدفی ساخته میشود. یک مدل نمایشی با مدلی که قرار است برای پرینت، ماشینکاری یا قالبسازی استفاده شود، الزامات یکسانی ندارد.
هدف پروژه ممکن است یکی از موارد زیر باشد:
- مشاهده و بررسی شکل ایده
- ساخت نمونه مفهومی
- بررسی ابعاد و ارگونومی
- کنترل مونتاژ قطعات
- ساخت نمونه نمایشی
- بررسی عملکرد اولیه
- آمادهسازی برای پرینت سهبعدی
- آمادهسازی قطعه برای قالبسازی
- بازطراحی یا مهندسی معکوس یک قطعه
- ساخت قطعه در تیراژ محدود
مشخصکردن هدف باعث میشود سطح جزئیات طراحی، نوع فایل خروجی و روش نمونهسازی متناسب با کاربرد واقعی انتخاب شوند.
۳. بررسی فنی اطلاعات و امکان اجرای پروژه
پس از دریافت اطلاعات، هندسه، کاربرد و نیازهای پروژه بررسی میشوند. در این مرحله ممکن است برخی اطلاعات تکمیلی از مشتری درخواست شود.
موارد قابل بررسی میتوانند شامل این موارد باشند:
- کاملبودن ابعاد
- وجود ابهام در شکل قطعه
- نحوه اتصال اجزا
- فضای موردنیاز برای مونتاژ
- ضخامت بخشهای مختلف
- محدودیتهای روش تولید
- نیاز به تقسیم مدل به چند قطعه
- امکان ساخت نمونه با فناوری موجود
- هدف استفاده از نمونه
- روش تولید نهایی
اگر بخشی از طرح از نظر ساخت، مونتاژ یا عملکرد نیاز به تغییر داشته باشد، بهتر است پیش از تکمیل مدل درباره آن تصمیمگیری شود.
۴. تعیین محدوده طراحی و برآورد پروژه
پس از بررسی اولیه، محدوده خدمات موردنیاز مشخص میشود. بعضی پروژهها فقط به اصلاح یک فایل موجود نیاز دارند؛ درحالیکه برخی دیگر باید از مرحله ایده طراحی شوند.
در این مرحله ممکن است موارد زیر تعیین شوند:
- طراحی کامل یا اصلاح مدل موجود
- تعداد قطعات مجموعه
- سطح جزئیات موردنیاز
- تعداد مراحل بررسی و اصلاح
- نوع خروجی موردنیاز
- نیاز به ساخت نمونه
- نوع نمونه موردنظر
- عملیات تکمیلی احتمالی
هزینه و زمان انجام پروژه به پیچیدگی هندسه، کاملبودن اطلاعات، تعداد قطعات، سطح جزئیات و نوع خدمات وابسته است. به همین دلیل، ارائه قیمت دقیق بدون بررسی اطلاعات پروژه همیشه امکانپذیر نیست.
۵. طراحی مدل سهبعدی
پس از مشخصشدن محدوده پروژه، مدل سهبعدی بر اساس اطلاعات تأییدشده توسعه پیدا میکند.
بسته به نوع محصول، ممکن است موارد زیر در طراحی بررسی شوند:
- شکل و ابعاد کلی
- ضخامت دیوارهها
- محل سوراخها و اتصالات
- نحوه مونتاژ
- فضای قطعات داخلی
- محل پیچ، خار یا پین
- شعاع گوشهها
- ارگونومی
- محدودیتهای روش تولید
اگر هدف نهایی ساخت قالب تزریق پلاستیک باشد، بهتر است الزامات مرتبط با قالبسازی نیز از مرحله طراحی قطعه در نظر گرفته شوند. زاویه خروج، آندرکاتها، یکنواختی نسبی ضخامت دیواره و امکان جدایش قطعه از قالب از جمله موارد قابل بررسی هستند.
۶. بررسی مدل و دریافت تأیید
پس از آمادهشدن نسخه اولیه، مدل برای بررسی ارائه میشود. در این مرحله باید شکل، ابعاد و جزئیات طراحی با اطلاعات و نیازهای پروژه مقایسه شوند.
مواردی که میتوان بررسی کرد عبارتاند از:
- فرم کلی محصول
- ابعاد اصلی
- محل اجزا
- نحوه اتصال قطعات
- فضای داخلی
- ظاهر محصول
- هماهنگی مدل با کاربرد موردنظر
اگر اصلاحی لازم باشد، تغییرات در محدوده توافقشده روی مدل اعمال میشوند. بهتر است تغییرات اصلی پیش از ساخت نمونه مشخص شوند؛ زیرا اصلاح فایل دیجیتال معمولاً سادهتر از ساخت مجدد نمونه است.
۷. آمادهسازی مدل برای پرینت سهبعدی
پس از تأیید طراحی، فایل برای ساخت نمونه بررسی و آماده میشود. در این مرحله ممکن است جهت چاپ، ساپورتها، ضخامت بخشها، لقی مونتاژی و نحوه تقسیم قطعه بررسی شوند.
همچنین فناوری و متریال متناسب با هدف نمونه انتخاب میشوند. برای مثال، نیازهای یک نمونه نمایشی ممکن است با نمونهای که برای کنترل مونتاژ ساخته میشود متفاوت باشند.
در این مرحله مشخص میشود:
- قطعه یکپارچه یا چندبخشی ساخته شود.
- چه جهت ساختی مناسبتر است.
- کدام سطوح اهمیت بیشتری دارند.
- چه متریالی با هدف نمونه هماهنگتر است.
- آیا عملیات تکمیلی نیاز خواهد بود.
۸. ساخت نمونه فیزیکی
پس از آمادهسازی فایل و تأیید شرایط ساخت، نمونه با روش انتخابشده تولید میشود.
زمان ساخت به عواملی مانند موارد زیر وابسته است:
- ابعاد قطعه
- حجم مدل
- ارتفاع قطعه
- فناوری پرینت
- تنظیمات ساخت
- میزان ساپورت
- نوع ماده
- تعداد قطعات
- نیاز به مونتاژ یا پرداخت
به همین دلیل، زمان تحویل باید پس از بررسی فایل و شرایط پروژه تعیین شود و نمیتوان یک زمان ثابت را برای همه سفارشها در نظر گرفت.
۹. بررسی نمونه و اعمال اصلاحات احتمالی
پس از ساخت، نمونه بر اساس هدف پروژه بررسی میشود. اگر هدف بررسی ظاهر باشد، فرم و تناسب محصول اهمیت بیشتری دارند. اگر نمونه برای کنترل مونتاژ ساخته شده باشد، نحوه قرارگیری اجزا، لقیها و محل اتصالات بررسی میشوند.
ممکن است پس از مشاهده نمونه، نیاز به تغییر ابعاد، اصلاح فرم یا جابهجایی برخی اجزا مشخص شود. در این شرایط، مدل سهبعدی اصلاح میشود و در صورت نیاز نمونه جدیدی ساخته خواهد شد.
تعداد مراحل اصلاح به پیچیدگی محصول و نتیجه بررسی نمونه وابسته است.
۱۰. آمادهسازی برای قالبسازی یا تولید نهایی
پس از تأیید طراحی و نمونه، مسیر بعدی بر اساس هدف پروژه تعیین میشود.
اگر محصول قرار است با قالب تزریق پلاستیک تولید شود، مدل باید از نظر قابلیت قالبسازی بررسی و برای طراحی قالب آماده شود. در این مرحله، مواردی مانند جنس قطعه، تیراژ، تعداد کویته، ساختار قالب و شرایط تولید اهمیت پیدا میکنند.
اگر تیراژ محدود باشد، ممکن است پرینت سهبعدی یا روش تولید دیگری برای ساخت قطعات بررسی شود. انتخاب روش نهایی باید بر اساس تعداد، جنس، دقت، کیفیت سطح، زمان و هزینه انجام شود.
برای ثبت سفارش چه اطلاعاتی ارسال کنیم؟
برای بررسی اولیه پروژه، بهتر است موارد زیر را آماده کنید:
- توضیح کوتاه درباره ایده یا قطعه
- کاربرد محصول
- طرح، عکس، نقشه، فایل یا نمونه موجود
- ابعاد اصلی یا حداقل یک اندازه مرجع
- نحوه استفاده یا مونتاژ
- هدف از طراحی مدل سهبعدی
- هدف از ساخت نمونه
- روش تولید نهایی، در صورت مشخصبودن
- تعداد نمونه یا تیراژ موردنظر
اگر برخی از این اطلاعات هنوز مشخص نیستند، میتوان پروژه را با اطلاعات موجود بررسی کرد و نیازهای تکمیلی را پیش از شروع طراحی مشخص نمود.
جدول مراحل تبدیل ایده به مدل سهبعدی و نمونه واقعی
مسیر تبدیل یک ایده به نمونه فیزیکی برای همه پروژهها کاملاً یکسان نیست. نوع محصول، میزان اطلاعات اولیه، پیچیدگی طراحی، هدف نمونهسازی و روش تولید نهایی میتوانند تعداد مراحل و میزان بررسیهای موردنیاز را تغییر دهند.
جدول زیر مسیر کلی توسعه یک ایده را از اطلاعات اولیه تا آمادهسازی برای تولید نشان میدهد.
| مرحله | اطلاعات یا فعالیت اصلی | خروجی مورد انتظار | نکته مهم |
|---|---|---|---|
| تعریف ایده | توضیح کاربرد، نیاز، شکل تقریبی و نحوه استفاده | تعریف اولیه محصول و هدف پروژه | پیش از طراحی باید مشخص شود محصول چه کاری انجام میدهد و برای چه کاربردی ساخته میشود |
| جمعآوری اطلاعات | طرح دستی، عکس، نقشه، ابعاد، فایل یا نمونه فیزیکی | اطلاعات اولیه برای شروع طراحی | هرچه ابعاد و محدودیتها دقیقتر باشند، ابهامهای طراحی کمتر میشوند |
| بررسی فنی | ارزیابی عملکرد، مونتاژ، فضای نصب و روش تولید | مشخصشدن نیازها و محدودیتهای پروژه | ظاهر محصول تنها بخشی از طراحی است و شرایط استفاده نیز باید بررسی شوند |
| طراحی مدل سهبعدی | ایجاد هندسه، ابعاد، ضخامتها، اتصالات و جزئیات | مدل سهبعدی دیجیتال | مدل باید متناسب با هدف پروژه طراحی شود؛ مدل نمایشی و مدل مهندسی یکسان نیستند |
| بررسی مدل دیجیتال | کنترل فرم، ابعاد، اجزا و نحوه مونتاژ | نسخه تأییدشده یا فهرست اصلاحات | اصلاح فایل پیش از ساخت نمونه معمولاً سادهتر از ساخت مجدد قطعه است |
| آمادهسازی برای پرینت | بررسی هندسه، جهت ساخت، ساپورت، لقی و تنظیمات | فایل آماده برای فرآیند پرینت | هر فایل سهبعدی الزاماً بدون اصلاح برای پرینت مناسب نیست |
| انتخاب فناوری و متریال | بررسی هدف نمونه، ابعاد، جزئیات و خواص موردنیاز | انتخاب روش و ماده مناسب | متریال باید بر اساس کاربرد نمونه انتخاب شود، نه فقط رنگ یا قیمت |
| ساخت نمونه فیزیکی | تولید قطعه با پرینتر سهبعدی و انجام عملیات تکمیلی | نمونه قابل مشاهده، لمس یا مونتاژ | زمان ساخت به ابعاد، هندسه، تنظیمات و نوع فناوری وابسته است |
| ارزیابی نمونه | بررسی فرم، ابعاد، ارگونومی، مونتاژ یا عملکرد اولیه | تأیید نمونه یا مشخصشدن اصلاحات | نمونه باید بر اساس هدفی که پیش از ساخت تعیین شده است بررسی شود |
| اصلاح طراحی | تغییر ابعاد، فرم، اتصالات یا جزئیات | نسخه بهینهشده مدل سهبعدی | ممکن است برخی پروژهها به بیش از یک مرحله طراحی و نمونهسازی نیاز داشته باشند |
| بررسی قابلیت تولید | هماهنگکردن مدل با قالبسازی، ماشینکاری یا روش ساخت نهایی | مدل مناسب برای ادامه فرآیند تولید | مناسببودن مدل برای پرینت به معنای مناسببودن آن برای تمام روشهای تولید نیست |
| ورود به تولید | طراحی قالب، تولید محدود یا انتخاب فرآیند نهایی | شروع ساخت محصول بر اساس روش انتخابشده | روش تولید باید با تیراژ، جنس، کیفیت، زمان و هزینه هماهنگ باشد |
تحلیل جدول
جدول نشان میدهد که تبدیل ایده به نمونه واقعی فقط شامل طراحی یک فایل و ارسال آن برای پرینت نیست. پیش از مدلسازی باید کاربرد محصول، ابعاد، نحوه استفاده، ارتباط میان اجزا و هدف نهایی پروژه مشخص شوند.
اگر طراحی فقط بر اساس ظاهر انجام شود، ممکن است پس از ساخت نمونه مشکلاتی در مونتاژ، فضای داخلی یا نحوه استفاده مشخص شوند. به همین دلیل، جمعآوری اطلاعات و بررسی نیازهای پروژه بخشی از فرآیند طراحی محسوب میشوند.
مدل سهبعدی دیجیتال امکان بررسی و اصلاح هندسه را پیش از ساخت فراهم میکند. در این مرحله میتوان ابعاد، ضخامتها، محل اتصالات و ارتباط میان قطعات را تغییر داد. اگر هدف نهایی از ابتدا مشخص باشد، مدل میتواند با توجه به محدودیتهای روش تولید توسعه پیدا کند.
پس از تأیید مدل، فایل برای پرینت آماده میشود. جهت ساخت، ساپورت، فناوری دستگاه و نوع متریال میتوانند بر کیفیت، زمان، هزینه و ویژگیهای نمونه اثر بگذارند. به همین دلیل، انتخاب تنظیمات باید بر اساس هدف نمونه انجام شود.
ساخت نمونه فیزیکی پایان فرآیند طراحی نیست. نمونه باید بررسی شود تا مشخص شود فرم، ابعاد، نحوه مونتاژ یا ویژگیهای موردنظر با نیاز پروژه هماهنگ هستند یا خیر. اگر ایرادی مشاهده شود، مدل اصلاح میشود و در صورت نیاز نمونه دیگری ساخته خواهد شد.
در پروژههایی که هدف نهایی ساخت قالب تزریق پلاستیک است، پس از تأیید نمونه باید مدل از نظر قابلیت قالبسازی نیز بررسی شود. نمونه پرینتشده میتواند به ارزیابی فرم و مونتاژ کمک کند، اما تمام رفتار قطعه در فرآیند تزریق پلاستیک را نمایش نمیدهد.
نتیجه جدول
تبدیل موفق یک ایده به نمونه واقعی به ارتباط میان سه بخش وابسته است:
اطلاعات دقیق اولیه + طراحی متناسب با کاربرد + نمونهسازی هدفمند
اگر هدف محصول و روش تولید از ابتدا مشخص باشند، مدل سهبعدی فقط یک تصویر دیجیتال نخواهد بود؛ بلکه میتواند به پایهای برای نمونهسازی، اصلاح طراحی، قالبسازی و تولید تبدیل شود.
ساخت نمونه نیز زمانی بیشترین ارزش را ایجاد میکند که پیش از پرینت مشخص شده باشد چه ویژگیهایی باید بررسی شوند. در این شرایط، نمونه فیزیکی میتواند به شناسایی برخی ایرادها و تصمیمگیری بهتر پیش از ورود به مراحل پرهزینهتر کمک کند.
💡 نکته مهم: نمونه پرینتشده را با محصول نهایی اشتباه نگیرید
ساخت نمونه با پرینت سهبعدی میتواند به بررسی شکل، ابعاد، ارگونومی، نحوه مونتاژ و برخی عملکردهای اولیه محصول کمک کند؛ اما نمونه پرینتشده همیشه رفتار و ویژگیهای قطعه نهایی را بهطور کامل بازسازی نمیکند.
فناوری ساخت، نوع متریال، جهت قرارگیری قطعه در دستگاه، ضخامت لایه، میزان پرشدگی داخلی و شرایط پرینت میتوانند بر استحکام، انعطافپذیری، دقت ابعادی و کیفیت سطح نمونه اثر بگذارند. به همین دلیل، نتیجه بررسی نمونه باید متناسب با هدفی که برای آن ساخته شده است تفسیر شود.
برای مثال، اگر هدف بررسی فرم و ابعاد باشد، ممکن است یک نمونه ساده برای ارزیابی کافی باشد. اگر هدف کنترل مونتاژ باشد، ابعاد اتصالات و لقی میان قطعات اهمیت بیشتری پیدا میکنند. در نمونههای عملکردی نیز باید متریال و روش ساخت با شرایط آزمون هماهنگ باشند.
اگر محصول قرار است در آینده با قالب تزریق پلاستیک تولید شود، باید در نظر داشت که قطعه تزریقی از نظر ساختار ماده، جهتگیری مولکولی، جمعشدگی، کیفیت سطح و رفتار مکانیکی میتواند با نمونه پرینتشده تفاوت داشته باشد. بنابراین، تأیید نمونه اولیه بهتنهایی به معنای آمادهبودن قطعه برای ساخت قالب نیست.
پس از بررسی نمونه، مدل نهایی باید از نظر قابلیت تولید نیز ارزیابی شود. ضخامت دیوارهها، زاویه خروج، آندرکاتها، محل احتمالی خط جدایش، نحوه خروج قطعه و سایر الزامات قالبسازی ممکن است نیاز به بررسی یا اصلاح داشته باشند.
نتیجه کلیدی: هدف نمونهسازی باید پیش از ساخت مشخص شود؛ زیرا یک نمونه برای بررسی ظاهر، مونتاژ یا عملکرد، الزاماً با تنظیمات، متریال و معیارهای یکسان ساخته نمیشود.
جمعبندی
تبدیل یک ایده به محصول واقعی معمولاً با ساخت مستقیم قطعه آغاز نمیشود. ابتدا باید اطلاعات مربوط به کاربرد، ابعاد، عملکرد، نحوه استفاده و روش تولید محصول بررسی شوند. سپس ایده در قالب یک مدل سهبعدی دیجیتال توسعه پیدا میکند تا شکل، اندازه، جزئیات و ارتباط میان اجزای آن قابل مشاهده و اصلاح باشد.
برای شروع طراحی همیشه به فایل سهبعدی آماده یا نقشه مهندسی کامل نیاز نیست. یک طرح دستی، تصویر، توضیح اولیه، نقشه دوبعدی، فایل ناقص یا نمونه فیزیکی میتواند نقطه شروع پروژه باشد. بااینحال، هرچه اطلاعات مربوط به ابعاد، کاربرد، نحوه مونتاژ و محدودیتهای محصول دقیقتر باشند، امکان طراحی مدل متناسب با نیاز واقعی و کاهش اصلاحات بعدی بیشتر خواهد شد.
پس از تکمیل و تأیید طراحی، میتوان مدل دیجیتال را با استفاده از پرینت سهبعدی به یک نمونه فیزیکی تبدیل کرد. این نمونه امکان بررسی فرم، ابعاد، ارگونومی، فضای داخلی، نحوه قرارگیری اجزا و مونتاژ قطعات را فراهم میکند. همچنین میتوان از آن برای ارائه طرح به اعضای تیم، مشتری یا سرمایهگذار و دریافت بازخورد پیش از ورود به تولید استفاده کرد.
ساخت نمونه اولیه میتواند پیش از طراحی و ساخت قالب تزریق پلاستیک اهمیت بیشتری پیدا کند؛ زیرا برخی ایرادهای مربوط به ابعاد، ظاهر و مونتاژ ممکن است پس از مشاهده نمونه واقعی مشخص شوند. اصلاح مدل دیجیتال پیش از ساخت قالب معمولاً کنترلپذیرتر از ایجاد تغییرات اساسی پس از ساخت ابزار تولید است.
بااینحال، نمونه پرینتشده نباید با محصول نهایی یکسان در نظر گرفته شود. نوع متریال، فناوری پرینت، جهت ساخت و ساختار لایهای میتوانند باعث تفاوت در استحکام، انعطافپذیری، کیفیت سطح و دقت ابعادی شوند. اگر هدف نهایی تولید با تزریق پلاستیک باشد، مدل تأییدشده باید از نظر ضخامت دیواره، زاویه خروج، آندرکات، خط جدایش و سایر الزامات قالبسازی نیز بررسی شود.
فرآیند توسعه محصول ممکن است به یک یا چند مرحله طراحی، نمونهسازی و اصلاح نیاز داشته باشد. تعداد این مراحل به پیچیدگی طرح، میزان اطلاعات اولیه و هدف پروژه بستگی دارد. مهم این است که پیش از ساخت هر نمونه مشخص شود چه ویژگیهایی قرار است بررسی شوند و نتیجه بر اساس همان هدف ارزیابی شود.
در مجموعه مثلث طراحی، مسیر پروژه میتواند از بررسی ایده، طرح دستی، نقشه، فایل یا نمونه موجود آغاز شود و پس از طراحی مدل سهبعدی، تأیید هندسه و انتخاب روش مناسب، به ساخت نمونه فیزیکی برسد. پس از ارزیابی نمونه و انجام اصلاحات احتمالی، مدل میتواند برای قالبسازی، تولید محدود یا روش ساخت نهایی آماده شود.
سوالات متداول درباره تبدیل ایده به مدل سهبعدی و نمونه واقعی
۱. اگر فقط یک ایده ذهنی داشته باشم، میتوان برای آن مدل سهبعدی ساخت؟
بله، پروژه میتواند با توضیح ایده و کاربرد محصول آغاز شود؛ اما برای تبدیل ایده به مدل قابل ساخت، باید اطلاعاتی مانند ابعاد تقریبی، نحوه استفاده، عملکرد مورد انتظار، اجزای مرتبط و محدودیتهای محصول مشخص شوند. در برخی پروژهها ممکن است پیش از مدلسازی، چند طرح اولیه برای تعیین شکل و ساختار محصول بررسی شود.
۲. آیا برای سفارش طراحی سهبعدی باید فایل یا نقشه مهندسی داشته باشم؟
خیر. طرح دستی، عکس، نقشه دوبعدی، ابعاد اولیه یا یک نمونه فیزیکی نیز میتوانند برای شروع بررسی استفاده شوند. نوع اطلاعات موردنیاز به پیچیدگی محصول و هدف پروژه بستگی دارد. اگر قطعه باید با اجزای دیگری مونتاژ شود، اطلاعات ابعادی و نحوه قرارگیری آن اجزا نیز باید ارائه شوند.
۳. آیا هر مدل سهبعدی را میتوان مستقیماً پرینت کرد؟
خیر. پیش از پرینت باید هندسه مدل، ضخامت دیوارهها، ابعاد جزئیات، نواحی معلق، نیاز به ساپورت و امکان ساخت قطعه بررسی شوند. بعضی مدلها فقط برای نمایش یا رندر ساخته شدهاند و ممکن است برای پرینت به اصلاح هندسه، افزایش ضخامت یا تقسیم به چند بخش نیاز داشته باشند.
۴. نمونه پرینت سهبعدی چه مواردی را میتواند مشخص کند؟
بسته به هدف نمونهسازی، میتوان فرم، ابعاد کلی، ارگونومی، فضای داخلی، نحوه مونتاژ، محل اتصالات و برخی عملکردهای اولیه را بررسی کرد. بااینحال، نمونه پرینتشده همیشه خواص مکانیکی، کیفیت سطح و رفتار قطعه تولیدشده با روش نهایی را بهطور کامل بازسازی نمیکند.
۵. آیا بعد از تأیید نمونه میتوان مستقیماً قالب تزریق پلاستیک ساخت؟
تأیید نمونه یکی از مراحل مهم توسعه محصول است، اما پیش از شروع قالبسازی باید مدل نهایی از نظر قابلیت تولید با تزریق پلاستیک نیز بررسی شود. ضخامت دیوارهها، زاویه خروج، آندرکاتها، محل خط جدایش، نحوه خروج قطعه، جنس ماده و تیراژ تولید میتوانند بر طراحی قطعه و ساختار قالب اثر بگذارند.
