طراحی سه بعدی صنعتی چیست؟ راهنمای کامل طراحی محصول از ایده تا تولید
امروزه تقریباً تمام محصولات صنعتی، از یک قطعه پلاستیکی کوچک گرفته تا تجهیزات پزشکی، قطعات خودرو، ماشینآلات صنعتی و محصولات مصرفی، پیش از تولید بهصورت یک مدل سهبعدی دیجیتال طراحی میشوند. این مدل تنها یک تصویر یا فایل کامپیوتری نیست؛ بلکه زبان مشترک بین طراح، مهندس، قالبساز، ماشینکار CNC، اپراتور پرینتر سهبعدی و خط تولید است. هر تصمیمی که در مرحله طراحی گرفته میشود، مستقیماً بر کیفیت محصول، هزینه ساخت، زمان تولید و حتی امکانپذیر بودن فرآیند ساخت تأثیر میگذارد.
در این مقاله بهصورت جامع با مفهوم طراحی سه بعدی صنعتی، مدلسازی سهبعدی، طراحی محصول، مهندسی معکوس، طراحی قالب تزریق پلاستیک و ارتباط آنها با روشهای مختلف تولید آشنا خواهید شد. همچنین بررسی میکنیم که چرا یک طراحی حرفهای باید بر اساس روش ساخت انجام شود و چگونه یک فایل سهبعدی صحیح میتواند از بروز خطاهای پرهزینه در ساخت قالب، ماشینکاری CNC، پرینت سهبعدی و تولید انبوه جلوگیری کند. اگر قصد دارید ایده خود را به یک محصول واقعی تبدیل کنید، این مقاله مسیر کامل این فرآیند را از مرحله طراحی تا تولید برای شما روشن خواهد کرد.

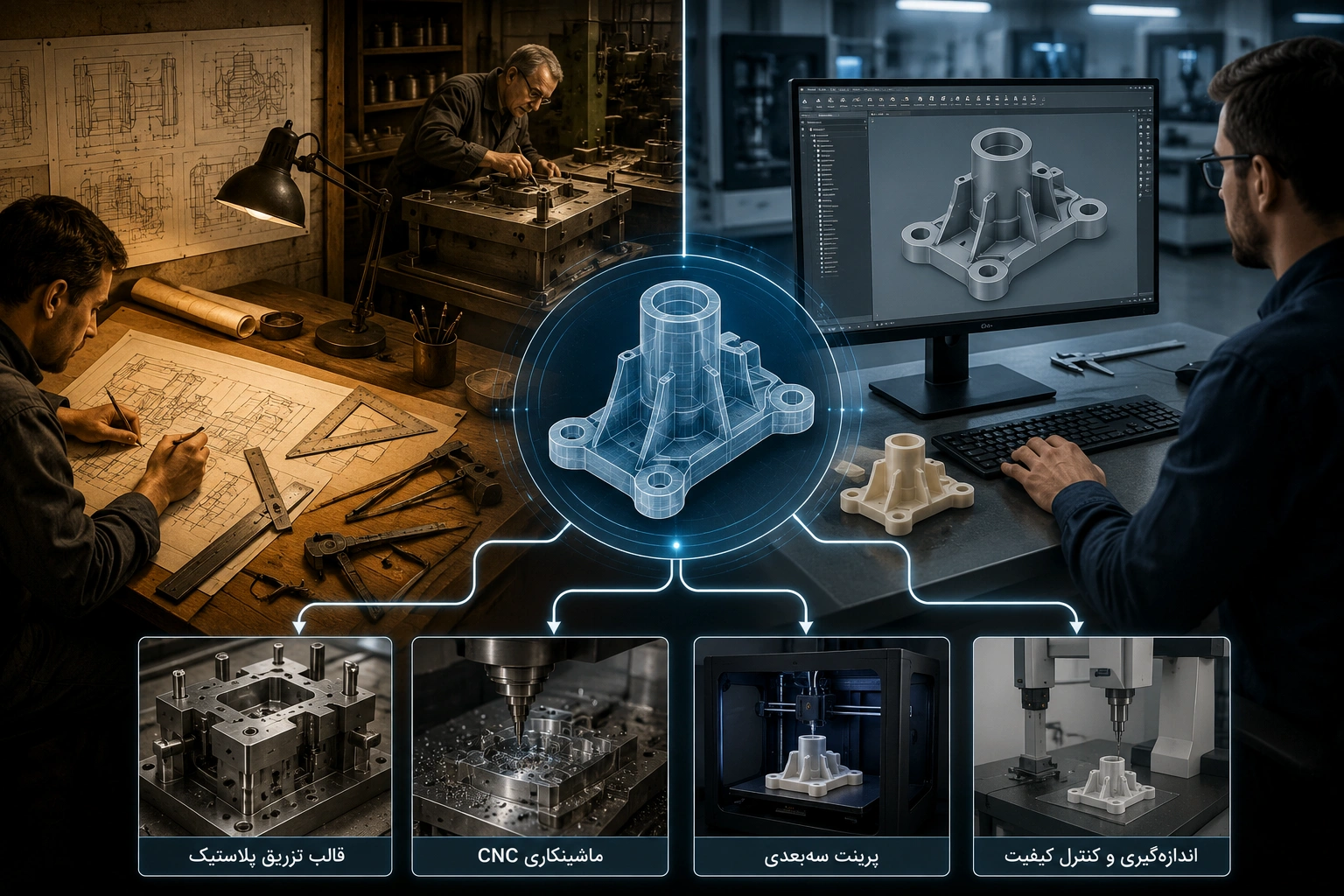

قبل از طراحی سه بعدی صنعتی، مهندسان چگونه قطعات را میساختند؟
تصور کنید حدود ۴۰ یا ۵۰ سال قبل قرار بود یک قطعه پلاستیکی برای یک دستگاه صنعتی تولید شود. هنوز خبری از نرمافزارهای CAD، مدلهای سهبعدی یا شبیهسازی دیجیتال نبود. مهندسان ایدههای خود را روی کاغذ ترسیم میکردند، نقشههای دوبعدی تهیه میشد و قالبساز یا ماشینکار باید بر اساس همان نقشهها، شکل واقعی قطعه را در ذهن خود تصور میکرد.
در بسیاری از پروژهها، تنها راه بررسی عملکرد قطعه، ساخت نمونه واقعی بود. اگر پس از ساخت مشخص میشد که قطعه بهدرستی مونتاژ نمیشود، استحکام کافی ندارد یا با روش تولید انتخابشده سازگار نیست، تقریباً باید بخش زیادی از فرآیند دوباره از ابتدا انجام میشد. این موضوع علاوه بر افزایش هزینه، زمان توسعه محصول را نیز به شکل قابل توجهی طولانی میکرد.
ورود نرمافزارهای طراحی سهبعدی، این روند را بهطور کامل تغییر داد. برای اولین بار، مهندسان توانستند پیش از ساخت حتی یک قطعه، محصول را بهصورت دیجیتال طراحی، مونتاژ، تحلیل و اصلاح کنند. فایل سهبعدی دیگر فقط یک تصویر نبود؛ بلکه به منبع اصلی اطلاعات مهندسی تبدیل شد؛ اطلاعاتی که میتوانست مستقیماً برای ساخت قالب تزریق پلاستیک، ماشینکاری CNC، پرینت سهبعدی، تحلیل مهندسی و حتی کنترل کیفیت استفاده شود.
امروزه تقریباً هیچ محصول صنعتی بدون یک مدل سهبعدی دقیق وارد مرحله تولید نمیشود. از یک قطعه پلاستیکی کوچک تا تجهیزات پزشکی، خودرو، صنایع نفت و گاز یا ماشینآلات پیشرفته، همه از یک فایل سهبعدی آغاز میشوند. به همین دلیل، طراحی سهبعدی صنعتی دیگر تنها یک مهارت نرمافزاری نیست؛ بلکه زبان مشترک میان ایده، مهندسی و تولید است.
طراحی سه بعدی صنعتی چیست و چرا پایه تمام فرآیندهای تولید است؟
طراحی سه بعدی صنعتی تنها ساخت یک مدل گرافیکی از محصول نیست؛ بلکه فرآیندی مهندسی است که تمام اطلاعات موردنیاز برای ساخت یک قطعه را در قالب یک فایل دیجیتال در اختیار تیم طراحی، تولید و کنترل کیفیت قرار میدهد. این مدل سهبعدی، هندسه دقیق قطعه، ابعاد، تلرانسها، محل مونتاژ، ویژگیهای عملکردی و حتی محدودیتهای ساخت را مشخص میکند و به همین دلیل، مبنای تصمیمگیری در تمام مراحل توسعه محصول محسوب میشود.
در گذشته، نقشههای دوبعدی تنها راه انتقال اطلاعات بین طراح و سازنده بودند. اما امروزه تقریباً تمام صنایع، از خودروسازی و تجهیزات پزشکی گرفته تا صنایع برق، لوازم خانگی و قالبسازی، از مدلهای سهبعدی CAD برای طراحی و تولید استفاده میکنند. این مدلها امکان مشاهده دقیق قطعه از تمام زوایا، بررسی نحوه مونتاژ، تحلیل عملکرد و اصلاح طرح را قبل از صرف هرگونه هزینه برای ساخت فراهم میکنند.

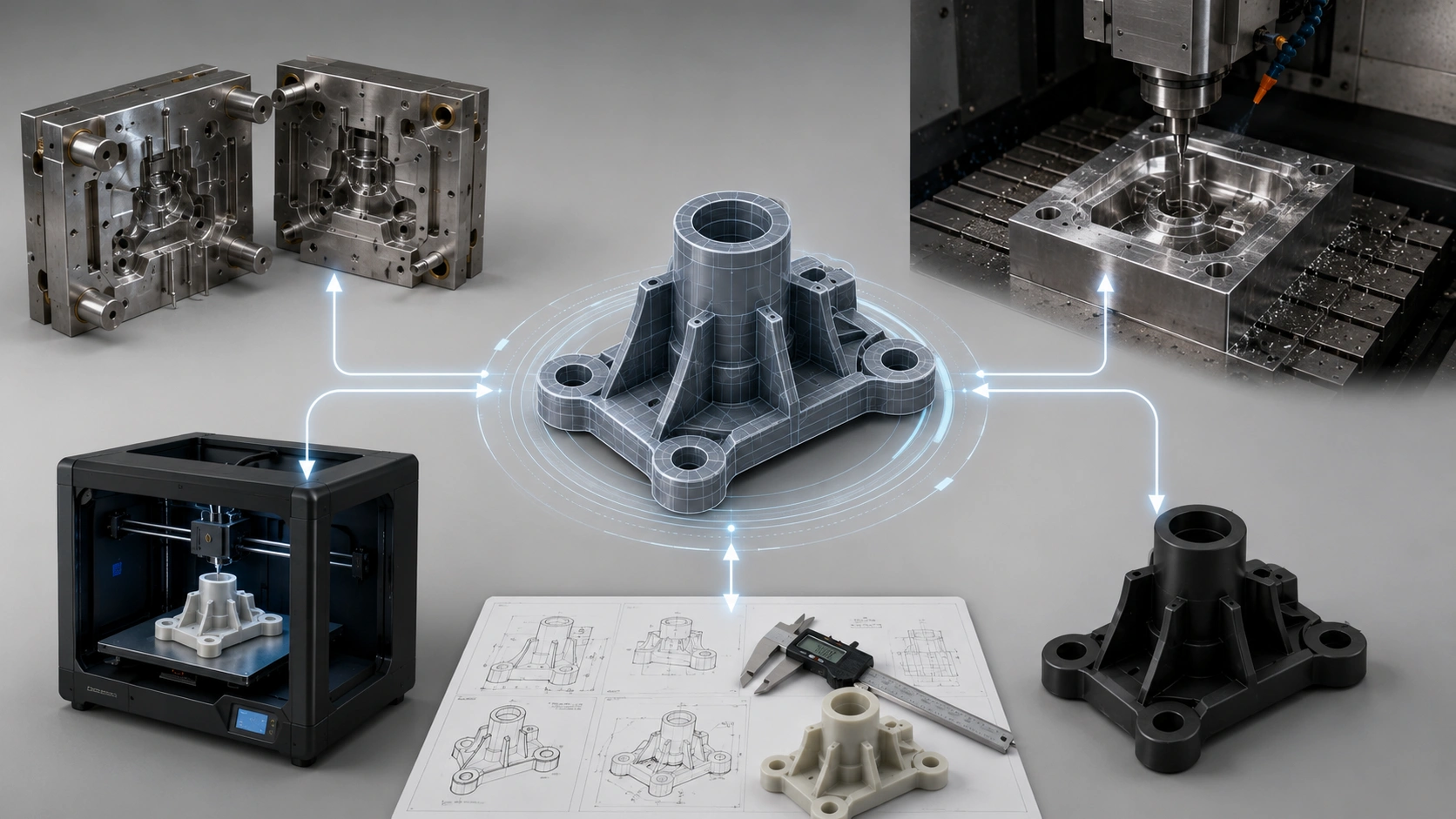

یکی از مهمترین ویژگیهای طراحی سه بعدی صنعتی این است که یک فایل واحد میتواند مبنای چندین روش ساخت مختلف باشد. برای مثال، یک مدل سهبعدی ممکن است ابتدا برای نمونهسازی با پرینتر سهبعدی استفاده شود، سپس همان فایل برای طراحی قالب تزریق پلاستیک توسعه یابد و در نهایت اطلاعات آن برای ماشینکاری CNC، کنترل کیفیت و تولید انبوه به کار گرفته شود. به همین دلیل، کیفیت طراحی اولیه تأثیر مستقیمی بر کیفیت محصول نهایی و هزینههای تولید خواهد داشت.
نکته مهم دیگر این است که طراحی سهبعدی تنها زمانی ارزشمند است که بر اساس روش ساخت قطعه انجام شده باشد. یک مدل زیبا که امکان تولید اقتصادی یا حتی تولید فنی آن وجود نداشته باشد، در عمل ارزش مهندسی چندانی ندارد. یک طراح حرفهای پیش از شروع مدلسازی باید بداند قطعه قرار است با چه روشی ساخته شود؛ زیرا قواعد طراحی برای تزریق پلاستیک، ماشینکاری CNC، ریختهگری، ورقکاری، پرینت سهبعدی یا اکستروژن کاملاً با یکدیگر متفاوت هستند.
به همین دلیل، طراحی سه بعدی صنعتی را میتوان نقطه اتصال میان ایده، مهندسی و تولید دانست؛ جایی که تصمیمهای صحیح در مرحله طراحی، مسیر ساخت محصول را سادهتر، سریعتر و اقتصادیتر میکنند و از بروز خطاهای پرهزینه در مراحل بعدی جلوگیری خواهند کرد.

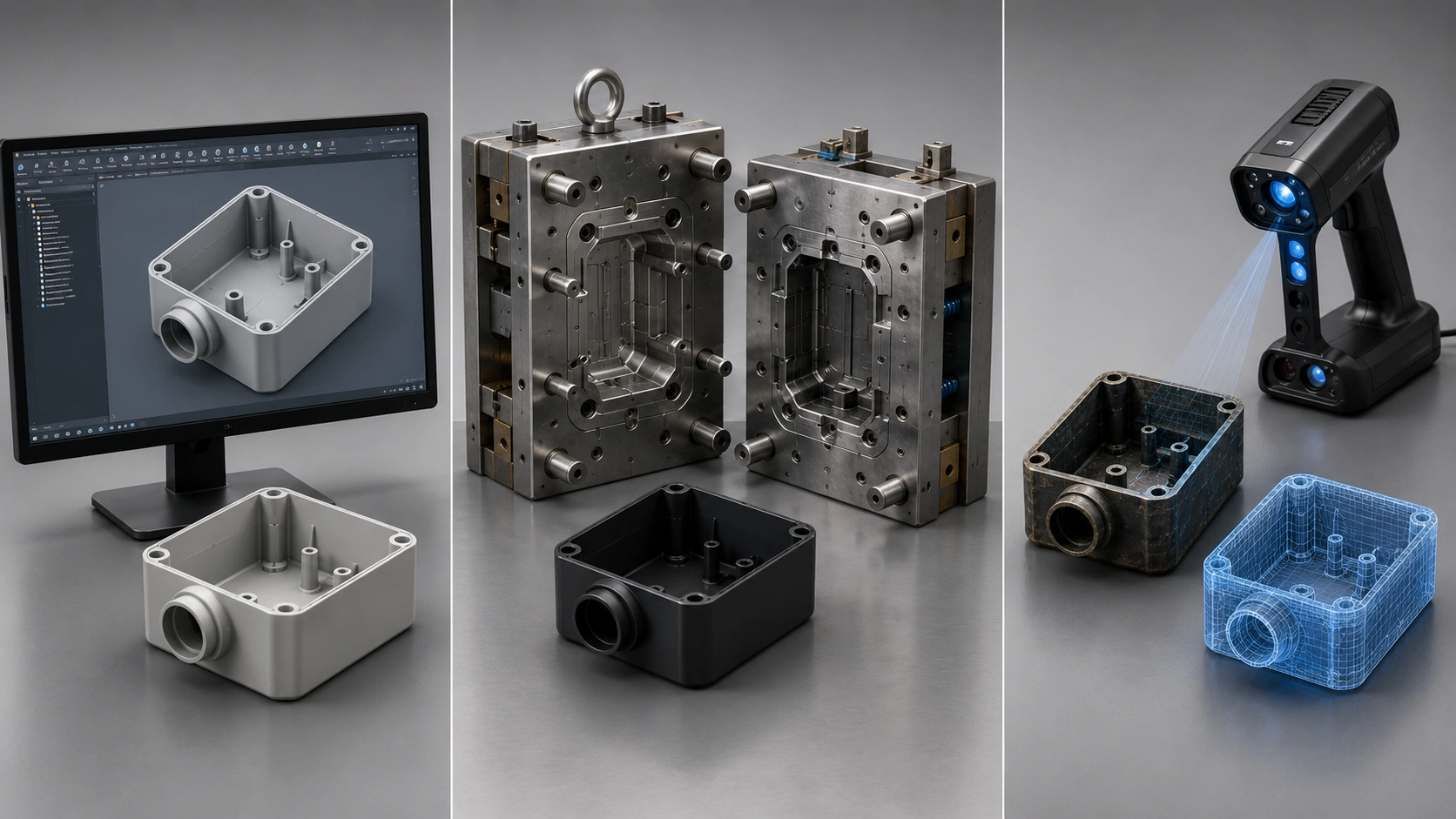

تفاوت طراحی محصول، طراحی قالب تزریق پلاستیک و مهندسی معکوس چیست؟
بسیاری از افراد تصور میکنند طراحی سهبعدی صنعتی تنها به معنای مدلسازی یک قطعه است، در حالی که در دنیای مهندسی، هر پروژه طراحی هدف مشخصی دارد. گاهی هدف، خلق یک محصول کاملاً جدید است؛ گاهی باید برای تولید انبوه یک قالب طراحی شود و در برخی پروژهها نیز تنها یک قطعه موجود در اختیار داریم و باید آن را دوباره طراحی کنیم. هر یک از این فرآیندها دانش، ابزار و اصول مهندسی متفاوتی دارند.
طراحی محصول (Product Design)
طراحی محصول اولین مرحله در توسعه یک ایده است. در این بخش، طراح با توجه به نیاز بازار، عملکرد مورد انتظار، زیبایی ظاهری، ارگونومی، استحکام و روش تولید، مدل سهبعدی اولیه محصول را ایجاد میکند. در این مرحله هنوز قالب یا فرآیند تولید طراحی نشده است و تمرکز اصلی روی عملکرد صحیح و امکان ساخت محصول قرار دارد.
یک طراحی محصول موفق باید علاوه بر ظاهر مناسب، قابلیت تولید اقتصادی نیز داشته باشد. به همین دلیل طراح از همان ابتدای پروژه باید بداند قطعه قرار است با چه روشی مانند تزریق پلاستیک، ماشینکاری CNC، ریختهگری یا پرینت سهبعدی ساخته شود.
طراحی قالب تزریق پلاستیک (Mold Design)
پس از نهایی شدن طراحی قطعه، نوبت به طراحی قالب میرسد. در این مرحله دیگر هدف طراحی خود محصول نیست، بلکه باید ابزاری طراحی شود که بتواند آن قطعه را با دقت بالا، کیفیت مناسب و در تیراژ زیاد تولید کند.
در طراحی قالب، مهندس باید عواملی مانند جهت باز شدن قالب، محل جدایش، سیستم راهگاه، سیستم خنککاری، مکانیزم پران، کشوییها، لیفترها، انتخاب فولاد، تلرانسهای ساخت و قابلیت ماشینکاری را بهصورت همزمان در نظر بگیرد. یک طراحی قالب صحیح میتواند عمر قالب را افزایش داده، زمان سیکل تولید را کاهش دهد و کیفیت قطعات تولیدی را بهبود ببخشد.
مهندسی معکوس (Reverse Engineering)
گاهی هیچ فایل طراحی از قطعه وجود ندارد و تنها یک نمونه فیزیکی در اختیار است. در چنین شرایطی از مهندسی معکوس استفاده میشود. در این فرآیند، قطعه موجود اندازهبرداری یا اسکن سهبعدی شده و سپس به یک مدل CAD دقیق تبدیل میشود.
مهندسی معکوس تنها کپیبرداری از یک قطعه نیست؛ بلکه فرصتی برای اصلاح طراحی، افزایش کیفیت، کاهش هزینه تولید و بهینهسازی عملکرد محصول نیز محسوب میشود. بسیاری از قطعات ماشینآلات قدیمی، تجهیزات وارداتی و محصولات فاقد مستندات مهندسی با استفاده از این روش دوباره طراحی و تولید میشوند.
در ظاهر، هر سه فرآیند از نرمافزارهای طراحی سهبعدی استفاده میکنند، اما هدف آنها کاملاً متفاوت است. طراحی محصول به خلق یک ایده جدید میپردازد، طراحی قالب شرایط تولید انبوه همان محصول را فراهم میکند و مهندسی معکوس زمانی به کار میآید که بخواهیم یک قطعه موجود را بازطراحی یا بازتولید کنیم. شناخت تفاوت این سه حوزه باعث میشود مسیر توسعه محصول با دقت بیشتر، هزینه کمتر و ریسک پایینتری طی شود.

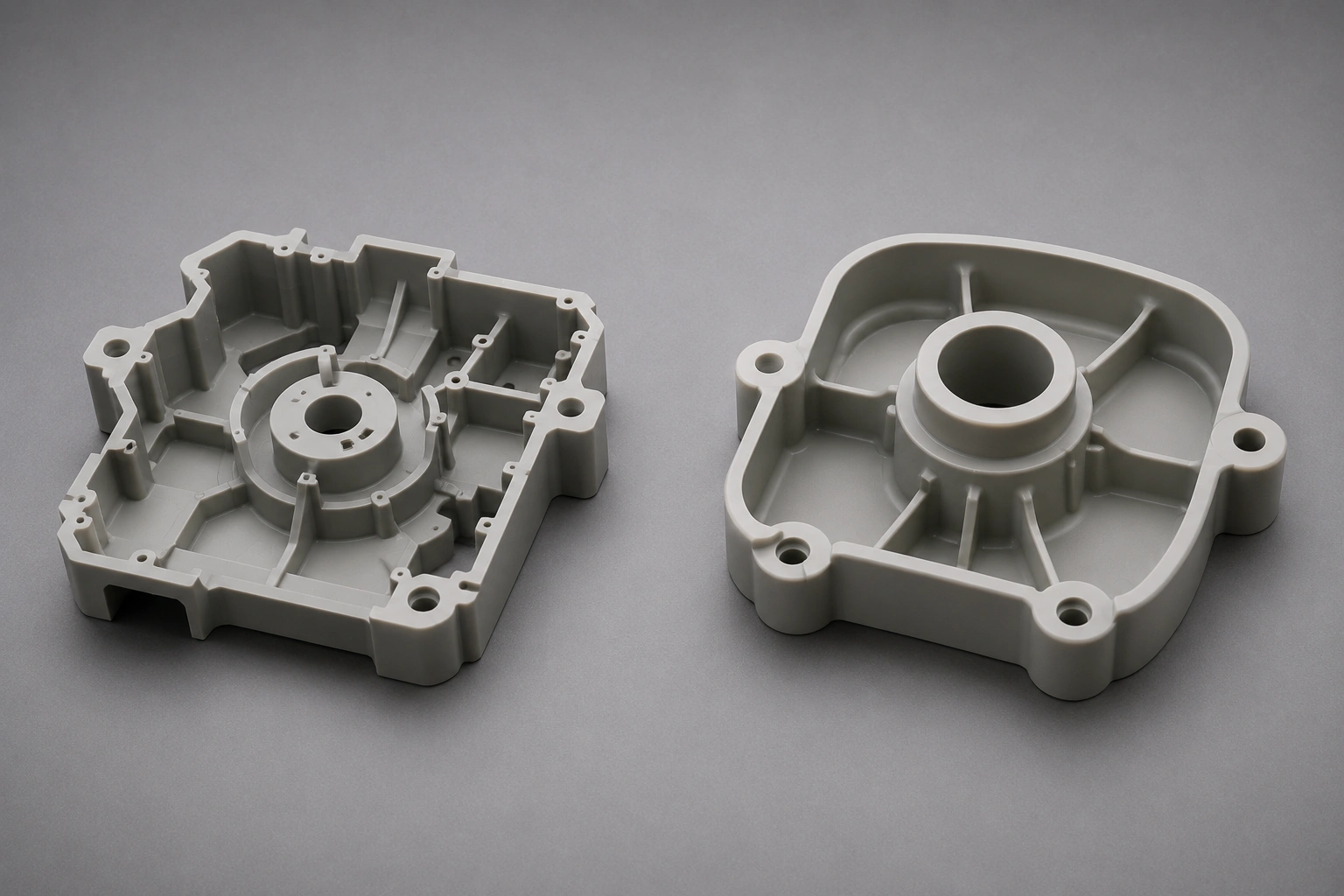

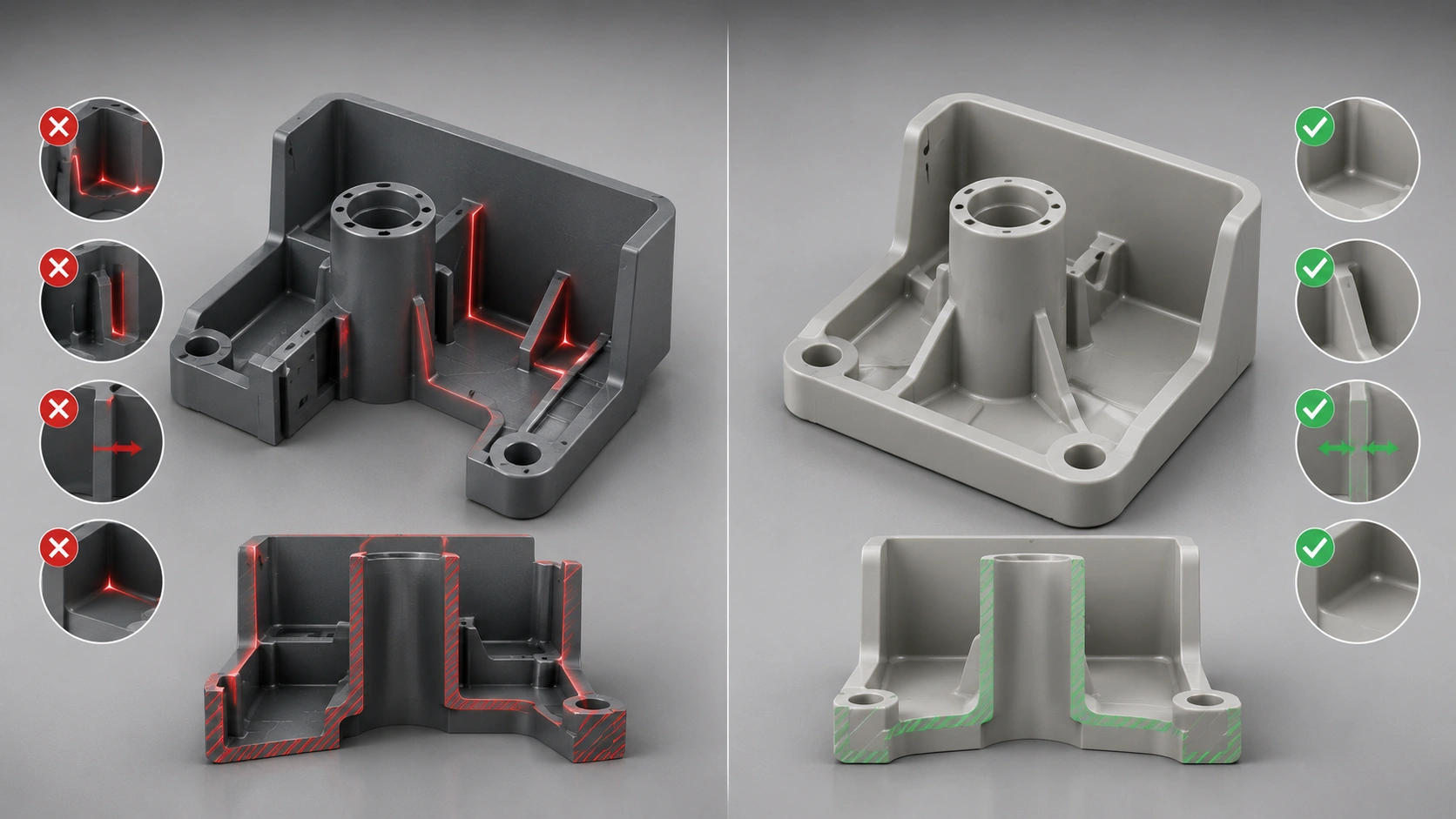

چرا هر طراحی سهبعدی قابل ساخت نیست؟
بسیاری از افراد تصور میکنند اگر بتوان یک قطعه را در نرمافزارهای طراحی سهبعدی مدلسازی کرد، ساخت آن نیز امکانپذیر است. در حالی که در مهندسی، طراحی زمانی ارزشمند است که بتوان آن را با روشی منطقی، اقتصادی و قابل اطمینان تولید کرد. به همین دلیل، طراحی سهبعدی تنها ترسیم شکل ظاهری یک قطعه نیست؛ بلکه باید از همان ابتدا بر اساس محدودیتها و قابلیتهای فرآیند ساخت انجام شود.
به عنوان مثال، ممکن است یک قطعه پلاستیکی از نظر ظاهری کاملاً زیبا طراحی شده باشد، اما به دلیل نداشتن زاویه خروج (Draft Angle)، وجود آندرکاتهای غیرضروری یا ضخامتهای نامناسب دیواره، امکان خروج آن از قالب تزریق پلاستیک وجود نداشته باشد. در چنین شرایطی یا باید طراحی قطعه اصلاح شود یا هزینه ساخت قالب به دلیل استفاده از مکانیزمهایی مانند کشویی و لیفتر بهطور قابل توجهی افزایش پیدا میکند.
همین موضوع در سایر روشهای تولید نیز صادق است. قطعهای که برای ماشینکاری CNC طراحی میشود باید دسترسی ابزار برش، شعاع ابزار، ترتیب ماشینکاری و نحوه بستن قطعه را در نظر بگیرد. در پرینت سهبعدی نیز عواملی مانند جهت چاپ، ساپورتگذاری، تلرانس مونتاژی و نوع متریال مستقیماً بر کیفیت و هزینه ساخت تأثیر میگذارند. بنابراین، یک طراحی مناسب برای یک روش تولید، الزاماً برای روش دیگر مناسب نخواهد بود.
به همین دلیل، یکی از مهمترین وظایف طراح صنعتی این است که پیش از شروع مدلسازی، روش ساخت قطعه را مشخص کند. این رویکرد که در مهندسی با عنوان طراحی برای تولید (Design for Manufacturing یا DFM) شناخته میشود، باعث میشود محصول از همان ابتدا بهگونهای طراحی شود که علاوه بر عملکرد مناسب، ساخت آن نیز سادهتر، سریعتر و اقتصادیتر باشد.
در پروژههای صنعتی، بخش قابل توجهی از هزینههای تولید نه به دلیل کیفیت مواد اولیه یا ماشینآلات، بلکه به علت تصمیمهای اشتباه در مرحله طراحی ایجاد میشود. یک تغییر کوچک در مدل سهبعدی میتواند زمان ماشینکاری را کاهش دهد، عمر قالب را افزایش دهد، میزان ضایعات را کم کند و در نهایت قیمت تمامشده محصول را به شکل محسوسی پایین بیاورد. به همین دلیل، طراحی سهبعدی موفق تنها زمانی معنا پیدا میکند که دانش طراحی و دانش ساخت در کنار یکدیگر قرار گیرند.
📦 نکته مهم
یک طراح حرفهای ابتدا به روش ساخت فکر میکند و سپس مدل سهبعدی را طراحی میکند؛ نه اینکه ابتدا یک مدل پیچیده ایجاد کند و بعد به دنبال راهی برای ساخت آن باشد.

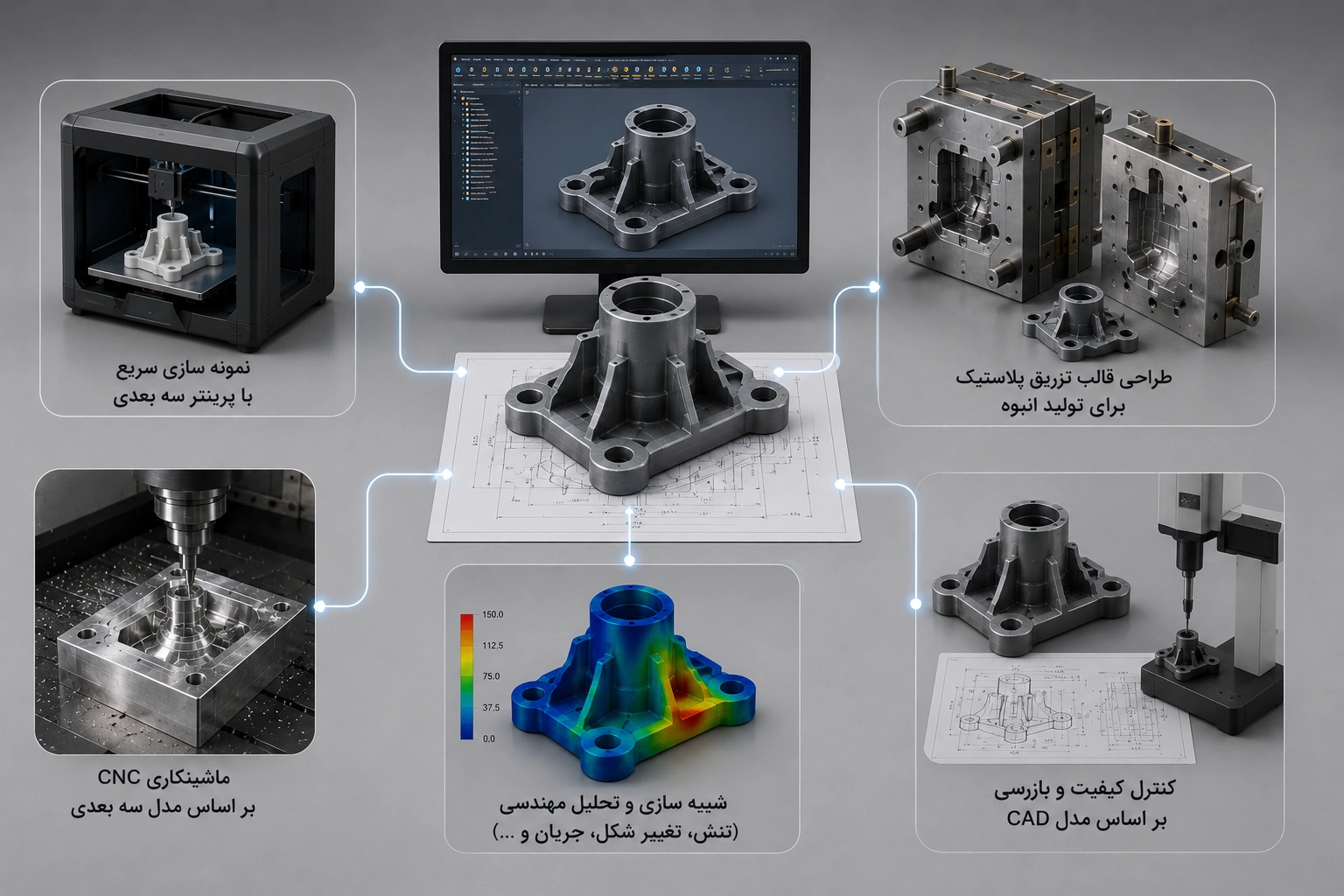

ارتباط طراحی سه بعدی با روشهای مختلف تولید قطعات صنعتی
یک مدل سهبعدی زمانی ارزش واقعی خود را نشان میدهد که بتوان از آن برای ساخت محصول استفاده کرد. در واقع، فایل CAD تنها یک مدل گرافیکی نیست؛ بلکه مجموعهای از اطلاعات مهندسی است که مبنای انتخاب روش تولید، برنامهریزی ماشینآلات و کنترل کیفیت قرار میگیرد. به همین دلیل، طراح باید از همان ابتدای پروژه بداند محصول قرار است با چه فرآیندی ساخته شود.
در بسیاری از پروژهها، اولین مرحله پس از طراحی، نمونهسازی سریع با پرینتر سهبعدی است. با استفاده از همین فایل سهبعدی میتوان ظرف چند ساعت یک نمونه واقعی تولید کرد، ابعاد، ارگونومی، مونتاژ و عملکرد قطعه را بررسی نمود و در صورت نیاز اصلاحات لازم را قبل از سرمایهگذاری روی ساخت قالب انجام داد. این کار هزینه توسعه محصول را به میزان قابل توجهی کاهش میدهد.
اگر محصول برای تولید انبوه طراحی شده باشد، همان مدل سهبعدی مبنای طراحی قالب تزریق پلاستیک قرار میگیرد. در این مرحله، مهندس قالب با استفاده از هندسه قطعه، سیستم راهگاه، محل جدایش، جهت خروج قطعه، مکانیزم پران، کشوییها، لیفترها، سیستم خنککاری و سایر اجزای قالب را طراحی میکند. هرچه فایل اولیه دقیقتر و مطابق اصول مهندسی باشد، فرآیند طراحی قالب سریعتر انجام شده و احتمال بروز مشکلاتی مانند تابیدگی، جمعشدگی یا گیر کردن قطعه در قالب کاهش مییابد.
در پروژههایی که قطعات فلزی یا قطعات با تلرانس بسیار دقیق تولید میشوند، اطلاعات مدل سهبعدی مستقیماً برای ماشینکاری CNC مورد استفاده قرار میگیرد. مسیر حرکت ابزار، انتخاب ابزار برش، ترتیب عملیات ماشینکاری و حتی زمان تولید قطعه همگی بر اساس مدل CAD تعیین میشوند. به همین دلیل، کیفیت فایل طراحی مستقیماً بر دقت ساخت و هزینه ماشینکاری تأثیر میگذارد.
در برخی صنایع نیز همین مدل سهبعدی برای شبیهسازی مهندسی استفاده میشود. تحلیل تنش، بررسی تغییر شکل، تحلیل جریان مواد، شبیهسازی انتقال حرارت و ارزیابی عملکرد مکانیزمها، همگی پیش از ساخت محصول انجام میشوند تا مشکلات احتمالی در محیط دیجیتال شناسایی و برطرف شوند. این رویکرد علاوه بر کاهش هزینههای توسعه، باعث افزایش کیفیت و اطمینان از عملکرد محصول در شرایط واقعی خواهد شد.
در نهایت، میتوان گفت که طراحی سهبعدی صنعتی تنها آغاز مسیر توسعه محصول نیست، بلکه هسته مرکزی تمام فرآیندهای مهندسی و تولید است. هر تصمیمی که در مرحله طراحی گرفته میشود، بر کیفیت، هزینه، سرعت تولید و حتی عمر محصول نهایی تأثیر مستقیم خواهد داشت؛ به همین دلیل، سرمایهگذاری روی یک طراحی اصولی، در واقع سرمایهگذاری بر موفقیت کل پروژه است.

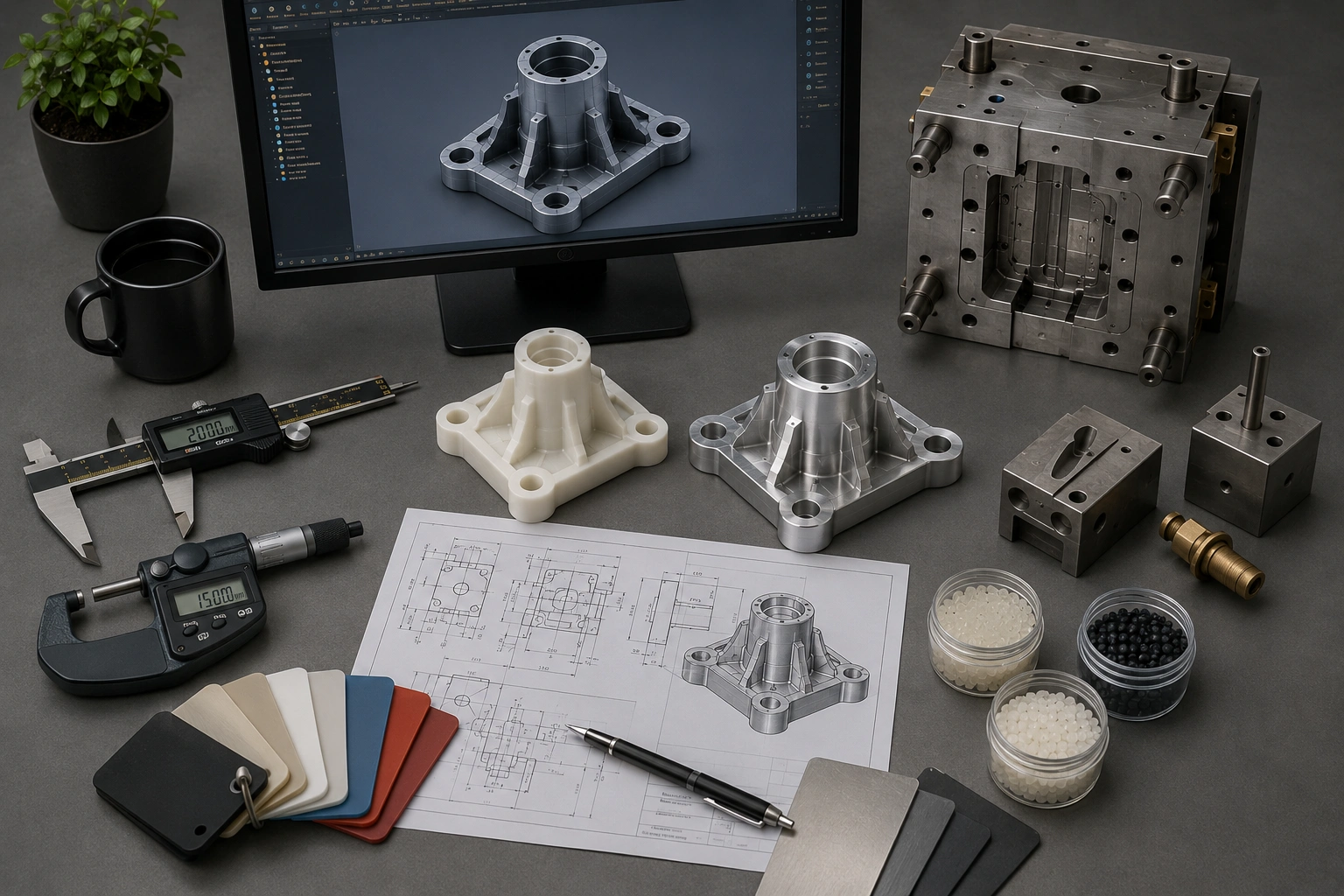

یک طراح سهبعدی حرفهای چه دانشی باید داشته باشد؟
بسیاری از افراد تصور میکنند تسلط بر نرمافزارهایی مانند SolidWorks، CATIA یا Siemens NX بهتنهایی برای تبدیل شدن به یک طراح صنعتی کافی است. در حالی که نرمافزار تنها یک ابزار است و کیفیت خروجی، بیش از هر چیز به دانش مهندسی و تجربه طراح بستگی دارد. دو نفر ممکن است با یک نرمافزار یکسان کار کنند، اما نتیجه نهایی از نظر قابلیت ساخت، کیفیت و هزینه تولید کاملاً متفاوت باشد.
یک طراح حرفهای پیش از شروع مدلسازی باید شناخت دقیقی از مواد اولیه، فرآیندهای تولید، تلرانسهای ساخت، روشهای مونتاژ و عملکرد قطعه داشته باشد. برای مثال، طراحی یک قطعه پلاستیکی با طراحی یک قطعه آلومینیومی ماشینکاریشده تفاوتهای اساسی دارد. همچنین طراحی محصولی که قرار است با پرینتر سهبعدی ساخته شود، با قطعهای که برای تولید انبوه به قالب تزریق پلاستیک نیاز دارد، از نظر هندسه، ضخامت دیواره، زوایای خروج، تلرانس و جزئیات طراحی کاملاً متفاوت است.
علاوه بر دانش طراحی، آشنایی با مکانیزمهای قالب، اصول ماشینکاری CNC، رفتار مواد، تحلیل تنش، روشهای اندازهگیری و کنترل کیفیت نیز نقش مهمی در تصمیمگیریهای مهندسی دارد. بسیاری از مشکلاتی که در مرحله ساخت قالب یا تولید مشاهده میشوند، ریشه در تصمیمهایی دارند که در همان ساعات اولیه طراحی مدل سهبعدی گرفته شدهاند.
به همین دلیل، یک طراح صنعتی موفق تنها به ایجاد یک مدل زیبا فکر نمیکند؛ بلکه همزمان به هزینه ساخت، سرعت تولید، عمر قالب، کیفیت محصول، قابلیت مونتاژ و امکان تعمیر یا نگهداری قطعه نیز توجه دارد. این نگاه جامع باعث میشود مدل سهبعدی به جای یک فایل گرافیکی، به یک دستورالعمل کامل برای تولید محصول تبدیل شود.
در پروژههای صنعتی، ارزش واقعی طراحی زمانی مشخص میشود که محصول بدون نیاز به اصلاحات گسترده، وارد مرحله ساخت شود و با کمترین میزان ضایعات، بیشترین کیفیت و پایینترین هزینه تولید گردد. این هدف تنها با ترکیب دانش طراحی، تجربه عملی و شناخت فرآیندهای ساخت به دست میآید.

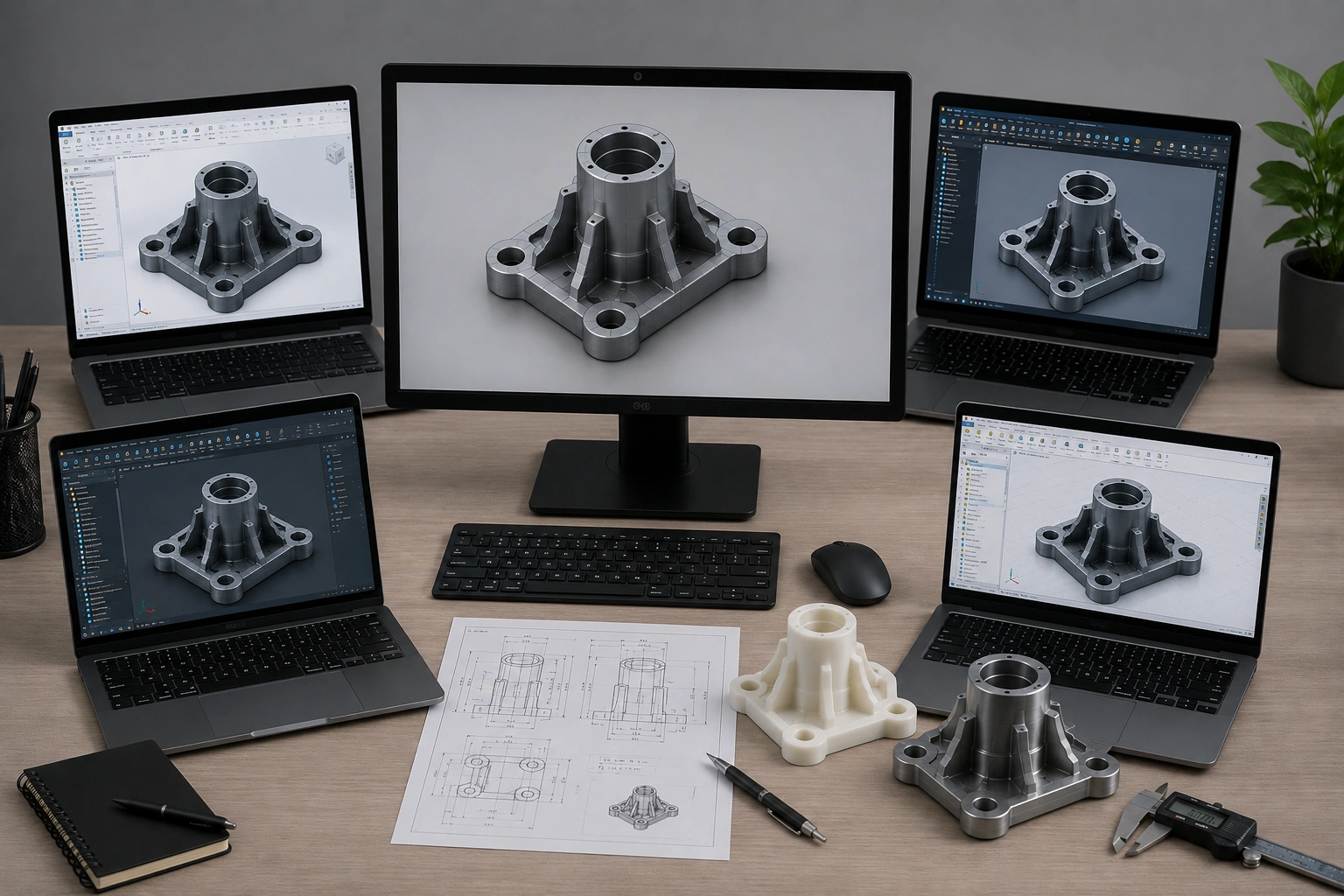

نرمافزارهای طراحی سه بعدی صنعتی؛ هر کدام برای چه کاربردی مناسب هستند؟
یکی از رایجترین پرسشها در میان دانشجویان، تولیدکنندگان و حتی مدیران پروژه این است که بهترین نرمافزار طراحی سهبعدی صنعتی کدام است؟ واقعیت این است که پاسخ ثابتی برای این سؤال وجود ندارد. انتخاب نرمافزار به نوع محصول، صنعت، روش تولید و نیازهای پروژه بستگی دارد. به همین دلیل، شرکتهای صنعتی بزرگ معمولاً از چند نرمافزار مختلف استفاده میکنند تا بتوانند تمام مراحل طراحی، تحلیل و تولید را پوشش دهند.
در پروژههای طراحی قطعات مکانیکی و محصولات صنعتی، SolidWorks یکی از محبوبترین نرمافزارها محسوب میشود. محیط کاربری مناسب، طراحی پارامتریک، مونتاژ، تهیه نقشههای مهندسی و ارتباط مستقیم با بسیاری از نرمافزارهای CAM و تحلیل مهندسی باعث شده است این نرمافزار انتخاب اول بسیاری از شرکتهای طراحی و قالبسازی باشد.
در صنایع خودروسازی، هوافضا و پروژههای بسیار پیچیده، CATIA جایگاه ویژهای دارد. این نرمافزار برای طراحی مجموعههای بزرگ، سطوح پیچیده و پروژههایی که نیازمند دقت بسیار بالا هستند توسعه یافته و سالهاست در شرکتهای بزرگ خودروسازی جهان مورد استفاده قرار میگیرد.
در پروژههایی که نیاز به طراحی قطعات بسیار پیچیده، ماشینکاری دقیق و مدیریت چرخه عمر محصول (PLM) وجود دارد، نرمافزار Siemens NX یکی از قدرتمندترین گزینهها است. این نرمافزار امکانات گستردهای در زمینه طراحی، تحلیل و برنامهنویسی ماشینکاری CNC در اختیار مهندسان قرار میدهد.
در سالهای اخیر نیز Autodesk Fusion 360 به دلیل امکانات ابری، طراحی پارامتریک، شبیهسازی و ارتباط مناسب با پرینترهای سهبعدی، محبوبیت زیادی میان استارتاپها، شرکتهای نوپا و تیمهای توسعه محصول پیدا کرده است.
با وجود تفاوتهای این نرمافزارها، نکته مهم این است که هیچ نرمافزاری بهتنهایی تضمینکننده یک طراحی موفق نیست. آنچه کیفیت نهایی پروژه را تعیین میکند، دانش مهندسی طراح، شناخت فرآیندهای ساخت و توانایی انتخاب بهترین راهکار برای تولید محصول است. یک فایل سهبعدی زمانی ارزش واقعی پیدا میکند که بتواند بدون اصلاحات اساسی وارد مرحله نمونهسازی، ساخت قالب، ماشینکاری یا تولید انبوه شود.

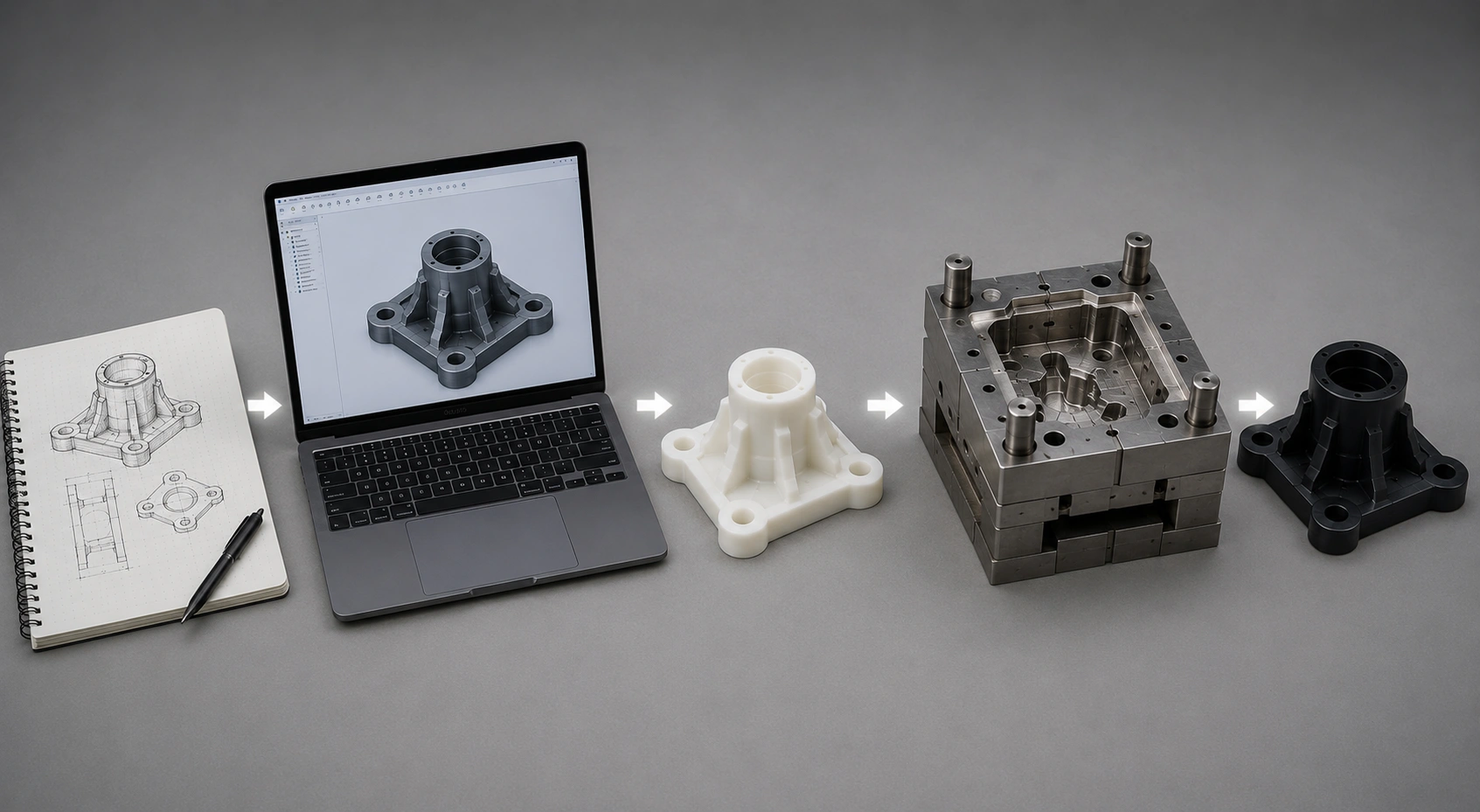

مراحل تبدیل یک ایده به محصول با استفاده از طراحی سه بعدی صنعتی
هر محصول صنعتی، صرفنظر از پیچیدگی یا کاربرد آن، از یک ایده آغاز میشود. اما تبدیل یک ایده به محصولی که بتوان آن را با کیفیت مناسب، هزینه منطقی و در تیراژ موردنیاز تولید کرد، نیازمند طی کردن یک فرآیند مهندسی منظم است. در این مسیر، طراحی سه بعدی صنعتی نقش ستون اصلی پروژه را بر عهده دارد و تمام مراحل توسعه محصول بر پایه همین مدل دیجیتال انجام میشود.
۱. بررسی نیاز و تعریف مشخصات محصول
اولین گام، شناخت دقیق نیاز پروژه است. در این مرحله ابعاد، عملکرد، محیط کاری، شرایط مونتاژ، تیراژ تولید، جنس قطعه و محدودیتهای فنی بررسی میشود. هرچه اطلاعات اولیه کاملتر باشد، احتمال تغییرات پرهزینه در مراحل بعدی کاهش پیدا میکند.
۲. طراحی و مدلسازی سهبعدی
پس از مشخص شدن مشخصات پروژه، مدل سهبعدی قطعه در نرمافزارهای CAD ایجاد میشود. در این مرحله علاوه بر شکل ظاهری، عواملی مانند تلرانسها، ضخامت دیوارهها، قابلیت مونتاژ، استحکام و روش تولید نیز در طراحی لحاظ میشوند تا مدل آماده ورود به مراحل بعدی باشد.
۳. تحلیل، اصلاح و بهینهسازی طراحی
قبل از ساخت نمونه یا قالب، مدل سهبعدی از نظر فنی بررسی میشود. در صورت نیاز، تحلیلهای مهندسی مانند بررسی استحکام، تغییر شکل، حرکت مکانیزمها یا رفتار مواد انجام میشود تا ایرادهای احتمالی پیش از تولید برطرف شوند.
۴. نمونهسازی اولیه
در بسیاری از پروژهها، پیش از سرمایهگذاری روی ساخت قالب یا تولید انبوه، یک نمونه اولیه با استفاده از پرینتر سهبعدی یا روشهای دیگر ساخته میشود. این نمونه امکان بررسی ابعاد، مونتاژ، ارگونومی و عملکرد قطعه را فراهم میکند و در صورت نیاز، اصلاحات نهایی روی مدل انجام میشود.
۵. آمادهسازی برای تولید
پس از تأیید طراحی، فایل سهبعدی وارد مرحله تولید میشود. بسته به نوع پروژه، ممکن است فایل برای طراحی قالب تزریق پلاستیک، ماشینکاری CNC، ریختهگری، ساخت قالب سیلیکونی یا سایر فرآیندهای تولید مورد استفاده قرار گیرد. از این مرحله به بعد، کیفیت طراحی اولیه تأثیر مستقیمی بر کیفیت محصول نهایی، هزینه ساخت و زمان تولید خواهد داشت.
در یک پروژه حرفهای، این مراحل بهصورت زنجیرهای و کاملاً وابسته به یکدیگر انجام میشوند. هرچه تصمیمهای مهندسی در ابتدای مسیر دقیقتر باشند، فرآیند تولید با سرعت بیشتر، هزینه کمتر و کیفیت بالاتر انجام خواهد شد. به همین دلیل، طراحی سهبعدی صنعتی را میتوان نقطه آغاز موفقیت هر پروژه تولیدی دانست.
اشتباهات رایج در طراحی سه بعدی قطعات صنعتی که هزینه تولید را افزایش میدهند
یکی از بزرگترین مزیتهای طراحی سهبعدی صنعتی این است که بسیاری از مشکلات تولید را میتوان قبل از ساخت قطعه یا قالب شناسایی و اصلاح کرد. با این حال، اگر طراحی بدون شناخت فرآیندهای تولید انجام شود، حتی یک مدل سهبعدی کاملاً زیبا نیز میتواند باعث افزایش هزینههای ساخت، کاهش کیفیت محصول و طولانی شدن زمان تولید شود. بسیاری از این اشتباهات در نگاه اول قابل مشاهده نیستند، اما هنگام ساخت قالب، ماشینکاری یا مونتاژ خود را نشان میدهند.
۱. طراحی بدون توجه به روش ساخت
رایجترین اشتباه این است که ابتدا قطعه طراحی شود و سپس به دنبال روشی برای ساخت آن بگردیم. در حالی که یک قطعه برای تزریق پلاستیک باید با اصولی کاملاً متفاوت از یک قطعه ماشینکاریشده یا پرینت سهبعدی طراحی شود. اگر روش تولید از ابتدا مشخص نباشد، معمولاً بخش زیادی از طراحی نیاز به بازنگری خواهد داشت.
۲. ضخامت غیریکسان دیوارهها
در قطعات پلاستیکی، تغییر ناگهانی ضخامت دیوارهها باعث جمعشدگی، تابیدگی، ایجاد حفرههای داخلی (Sink Mark) و افزایش زمان خنککاری میشود. طراحی با ضخامت یکنواخت نهتنها کیفیت قطعه را افزایش میدهد، بلکه زمان سیکل تولید و مصرف مواد اولیه را نیز کاهش میدهد.
۳. حذف نکردن آندرکاتهای غیرضروری
وجود آندرکات در بسیاری از قطعات اجتنابناپذیر است، اما ایجاد آندرکاتهای غیرضروری باعث افزایش پیچیدگی قالب و نیاز به استفاده از کشویی، لیفتر یا مکانیزمهای جانبی میشود. هر مکانیزم اضافی، هزینه ساخت قالب، زمان ماشینکاری و هزینه تعمیرات آینده را افزایش میدهد.
۴. در نظر نگرفتن زاویه خروج (Draft Angle)
قطعاتی که بدون زاویه خروج طراحی میشوند، پس از تزریق به سطح Core یا Cavity میچسبند و خروج آنها دشوار میشود. این موضوع علاوه بر آسیب به سطح قطعه، عمر قالب را نیز کاهش میدهد. حتی ایجاد زاویهای در حد چند دهم درجه میتواند عملکرد قالب را به شکل محسوسی بهبود دهد.
۵. انتخاب نادرست تلرانسهای ابعادی
تلرانسهای بسیار سخت، هزینه ماشینکاری و کنترل کیفیت را افزایش میدهند و در بسیاری از موارد ضرورتی نیز ندارند. از سوی دیگر، تلرانسهای بیش از حد باز ممکن است باعث مشکلات مونتاژی و کاهش کیفیت محصول شوند. انتخاب تلرانس باید متناسب با عملکرد قطعه و روش ساخت انجام شود.
۶. طراحی بدون توجه به مونتاژ و تعمیرپذیری
گاهی یک قطعه بهتنهایی کاملاً صحیح طراحی میشود، اما هنگام مونتاژ با سایر اجزا مشکلات متعددی ایجاد میکند. در طراحی صنعتی باید از ابتدا فضای موردنیاز برای ابزار، پیچها، خارها، اتصالات و حتی تعمیرات احتمالی در آینده در نظر گرفته شود. این موضوع بهویژه در تجهیزات صنعتی و ماشینآلات اهمیت زیادی دارد.
مقایسه روشهای تولید بر پایه طراحی سه بعدی صنعتی
| روش تولید | تیراژ مناسب | هزینه اولیه | دقت ساخت | سرعت تولید | انعطاف در تغییر طراحی | کاربرد اصلی |
|---|---|---|---|---|---|---|
| پرینت سهبعدی | کم | بسیار کم | بالا | متوسط | ⭐⭐⭐⭐⭐ | نمونهسازی، تست عملکرد، تولید محدود |
| ماشینکاری CNC | کم تا متوسط | متوسط | ⭐⭐⭐⭐⭐ | متوسط | ⭐⭐⭐⭐ | قطعات دقیق فلزی و پلاستیکی |
| قالب تزریق پلاستیک | متوسط تا بسیار زیاد | زیاد | ⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ⭐ | تولید انبوه قطعات پلاستیکی |
| ریختهگری فلزات | متوسط تا زیاد | زیاد | ⭐⭐⭐ | ⭐⭐⭐⭐ | ⭐⭐ | قطعات فلزی با هندسه پیچیده |
| قالب سیلیکونی و وکیوم کست | کم تا متوسط | کم | ⭐⭐⭐⭐ | ⭐⭐⭐ | ⭐⭐⭐⭐ | نمونهسازی و تولید محدود قطعات پلییورتان |
جمعبندی
طراحی سهبعدی صنعتی تنها ایجاد یک مدل دیجیتال از یک قطعه نیست، بلکه زبان مشترک میان ایده، مهندسی و تولید است. تمام تصمیمهایی که در مرحله طراحی گرفته میشوند، از انتخاب متریال و روش ساخت گرفته تا طراحی قالب، ماشینکاری، مونتاژ و کنترل کیفیت، بر هزینه، کیفیت و موفقیت نهایی محصول تأثیر مستقیم دارند. به همین دلیل، یک طراحی صحیح میتواند از بروز بسیاری از مشکلات تولید جلوگیری کرده و زمان توسعه محصول را به شکل محسوسی کاهش دهد.
آنچه یک طراحی سهبعدی را ارزشمند میکند، صرفاً زیبایی مدل یا تسلط بر نرمافزارهای CAD نیست؛ بلکه شناخت فرآیندهای تولید و طراحی بر اساس اصول مهندسی است. طراحی باید از همان ابتدا با در نظر گرفتن روش ساخت انجام شود تا محصول علاوه بر عملکرد مناسب، قابلیت تولید اقتصادی، مونتاژ آسان و عمر مفید بالا نیز داشته باشد. این همان رویکردی است که در مهندسی با عنوان طراحی برای ساخت (Design for Manufacturing) شناخته میشود و نقش مهمی در موفقیت پروژههای صنعتی دارد.
اگر قصد توسعه یک محصول جدید، طراحی قطعات صنعتی، ساخت قالب تزریق پلاستیک یا نمونهسازی سریع را دارید، پیشنهاد میشود فرآیند طراحی را از همان ابتدا بر پایه اصول مهندسی و با در نظر گرفتن روش تولید آغاز کنید. این رویکرد علاوه بر کاهش هزینههای ساخت، کیفیت محصول نهایی را افزایش داده و مسیر رسیدن از ایده به تولید انبوه را کوتاهتر و مطمئنتر میکند.
📌 نکته مهم
هیچ روش تولیدی ذاتاً بهترین نیست؛ بهترین روش، روشی است که از همان ابتدای طراحی سهبعدی برای آن برنامهریزی شده باشد. یک طراحی صحیح میتواند در زمان مناسب، از نمونهسازی با پرینتر سهبعدی تا تولید انبوه با قالب تزریق پلاستیک را بدون نیاز به تغییرات اساسی پشتیبانی کند.
سوالات متداول
طراحی سهبعدی صنعتی چیست؟
طراحی سهبعدی صنعتی فرآیند ایجاد یک مدل دیجیتال مهندسی از محصول است که تمام اطلاعات موردنیاز برای نمونهسازی، تحلیل، ساخت قالب، ماشینکاری و تولید قطعه را در اختیار تیم تولید قرار میدهد.
تفاوت طراحی محصول با طراحی قالب تزریق پلاستیک چیست؟
در طراحی محصول، تمرکز بر عملکرد، ظاهر و مشخصات قطعه است؛ اما در طراحی قالب تزریق پلاستیک، هدف طراحی ابزاری است که بتواند همان قطعه را با کیفیت بالا و بهصورت اقتصادی در تیراژ بالا تولید کند.
آیا هر مدل سهبعدی قابلیت ساخت دارد؟
خیر. یک مدل سهبعدی تنها زمانی ارزش مهندسی دارد که بر اساس اصول طراحی برای ساخت (DFM) و با در نظر گرفتن محدودیتهای روش تولید طراحی شده باشد. در غیر این صورت ممکن است ساخت آن بسیار پرهزینه یا حتی غیرممکن باشد.
بهترین نرمافزار برای طراحی سهبعدی صنعتی کدام است؟
انتخاب نرمافزار به نوع پروژه بستگی دارد. نرمافزارهایی مانند SolidWorks، CATIA، Siemens NX و Fusion 360 هرکدام کاربردهای متفاوتی دارند، اما موفقیت پروژه بیش از انتخاب نرمافزار به دانش مهندسی و تجربه طراح وابسته است.
آیا قبل از ساخت قالب باید نمونه اولیه تولید شود؟
در بسیاری از پروژهها بله. نمونهسازی با پرینتر سهبعدی یا سایر روشهای نمونهسازی سریع، امکان بررسی ابعاد، مونتاژ و عملکرد قطعه را قبل از سرمایهگذاری روی ساخت قالب فراهم میکند و ریسک خطاهای پرهزینه را کاهش میدهد.
آیا طراحی سهبعدی فقط برای قطعات پلاستیکی استفاده میشود؟
خیر. طراحی سهبعدی صنعتی در ساخت قطعات پلاستیکی، فلزی، کامپوزیتی، تجهیزات پزشکی، ماشینآلات صنعتی، قالبها، قطعات خودرو، هوافضا و بسیاری از صنایع دیگر کاربرد دارد و مبنای اصلی توسعه محصولات مدرن محسوب میشود.
