مهندسی معکوس چیست و چگونه انجام می‌شود؟

مهندسی معکوس فرایندی است که در آن یک قطعه یا محصول موجود بررسی می‌شود تا اطلاعات لازم برای بازطراحی و تولید مجدد آن به دست آید. این روش معمولاً زمانی کاربرد دارد که نقشه‌های فنی یا فایل سه‌بعدی قطعه در دسترس نباشد، تولید قطعه متوقف شده باشد یا نمونه موجود دچار فرسودگی و آسیب شده باشد.

در این فرایند، طراحان صنعتی با استفاده از ابزارهای اندازه‌گیری دقیق، دستگاه‌های اپتیکی، اسکنرهای سه‌بعدی و نرم‌افزارهای مهندسی، هندسه قطعه را بازسازی می‌کنند. سپس با بررسی جنس، عملکرد و شرایط کاری قطعه، روش مناسب برای نمونه‌سازی یا تولید مجدد آن مشخص می‌شود.

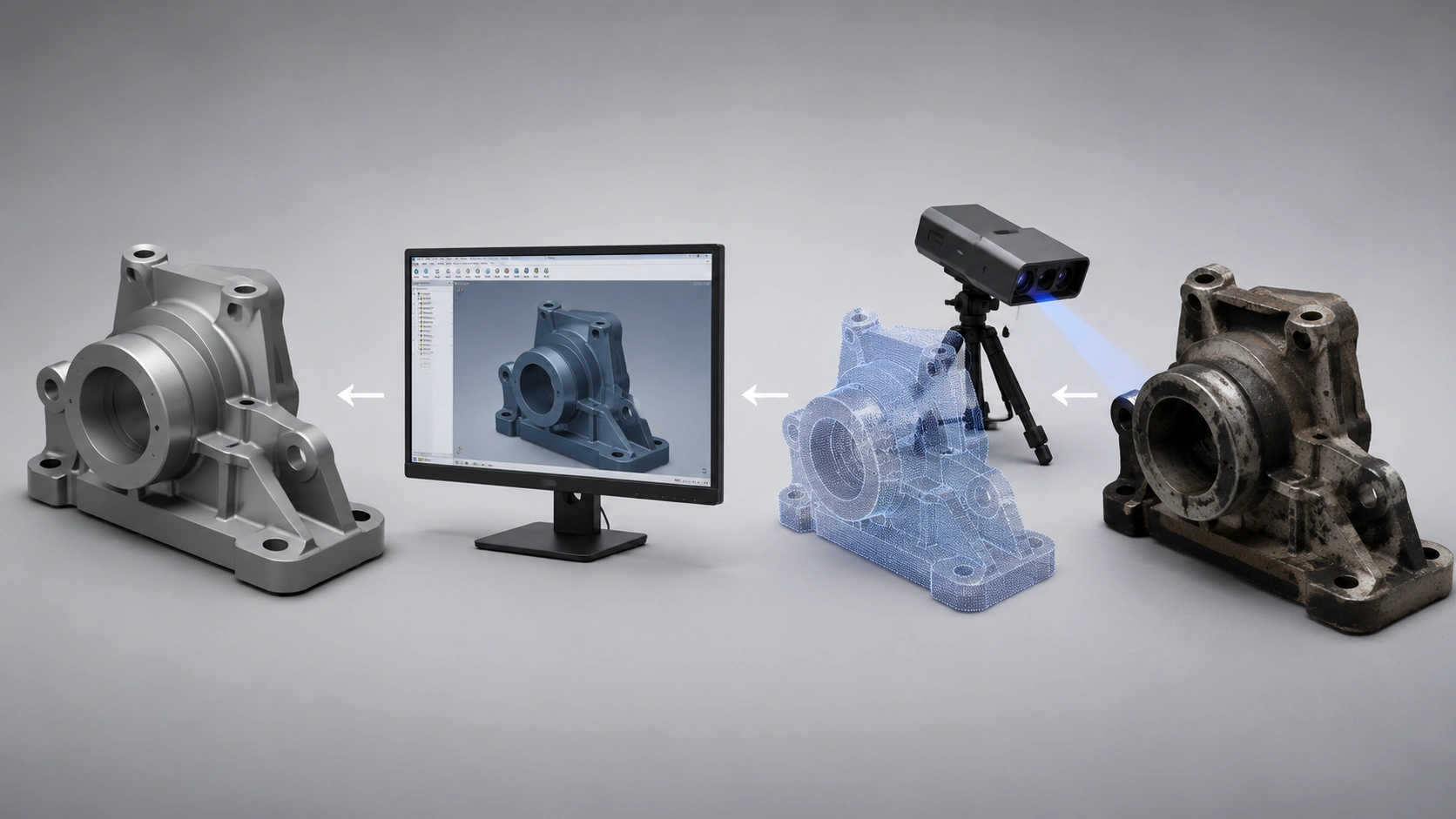

مهندسی معکوس چیست؟

مهندسی معکوس فرایندی است که در آن یک قطعه یا محصول موجود بررسی می‌شود تا اطلاعات فنی موردنیاز برای بازطراحی و تولید مجدد آن به دست آید. برخلاف فرایند معمول طراحی که از ایده و نقشه به محصول نهایی می‌رسیم، در مهندسی معکوس مسیر برعکس است؛ یعنی کار از بررسی محصول نهایی آغاز می‌شود و به مدل سه‌بعدی، نقشه فنی و روش ساخت می‌رسد.

این روش بیشتر برای قطعاتی استفاده می‌شود که نقشه‌های ساخت یا فایل طراحی آن‌ها در دسترس نیست، تولیدشان متوقف شده یا نمونه اولیه موجود به دلیل کارکرد طولانی دچار فرسودگی و آسیب شده است. در چنین شرایطی، قطعه بررسی و اندازه‌گیری می‌شود تا اطلاعات لازم برای بازسازی و تولید دوباره آن به دست آید.

مهندسی معکوس در صنایع مختلف مانند ماشین‌آلات صنعتی، تجهیزات کشاورزی، خطوط تولید و ماشین‌آلات راه‌سازی کاربرد دارد و می‌تواند امکان تأمین دوباره قطعات کمیاب یا از رده خارج را فراهم کند.

مهندسی معکوس چگونه انجام می‌شود؟

فرایند مهندسی معکوس با بررسی قطعه، نحوه عملکرد و شرایط کاری آن آغاز می‌شود. در این مرحله، میزان فرسودگی، جنس احتمالی، ابعاد و بخش‌های مهم قطعه بررسی می‌شوند تا اطلاعات اولیه برای بازطراحی به دست آید.

سپس هندسه قطعه با ابزارهای اندازه‌گیری دقیق یا اسکنرهای سه‌بعدی ثبت می‌شود. اطلاعات به‌دست‌آمده در نرم‌افزارهای مهندسی پردازش شده و یک مدل دیجیتال قابل ویرایش ایجاد می‌شود. در این مرحله، استفاده از طراحی سه‌بعدی صنعتی امکان اصلاح ابعاد، بازسازی قسمت‌های آسیب‌دیده و آماده‌سازی مدل برای تولید را فراهم می‌کند.

پس از کنترل مدل و تهیه نقشه‌های فنی، روش مناسب ساخت با توجه به جنس، دقت، تعداد موردنیاز و شرایط کاری قطعه انتخاب می‌شود.

نقش طراح صنعتی در مهندسی معکوس

اطلاعات به‌دست‌آمده از اندازه‌گیری یا اسکن سه‌بعدی همیشه به‌تنهایی برای تولید قطعه کافی نیست. طراح صنعتی باید داده‌ها را بررسی کند و با توجه به شکل، عملکرد و شرایط کاری قطعه، مدل سه‌بعدی دقیق و قابل ساخت را ایجاد کند.

در این مرحله، قسمت‌های فرسوده، شکسته یا تغییرشکل‌یافته بازسازی می‌شوند و ابعاد مهم قطعه با درنظرگرفتن نحوه مونتاژ و عملکرد آن اصلاح می‌شوند. طراح همچنین باید محدودیت‌های روش تولید، نوع مواد و تلرانس‌های موردنیاز را در مدل نهایی در نظر بگیرد.

در صورت نیاز، ابتدا مدلسازی با استفاده از خدمات پرینت سه‌بعدی تولید می‌شود تا ابعاد، نحوه مونتاژ و عملکرد قطعه پیش از ساخت نهایی بررسی شود.

نقش اسکنر سه‌بعدی و دستگاه‌های اندازه‌گیری اپتیکی

در قطعاتی که دارای سطوح منحنی، فرم‌های پیچیده یا جزئیات زیادی هستند، اندازه‌گیری با ابزارهای دستی مانند کولیس به‌تنهایی کافی نیست. در این شرایط، از اسکنرهای سه‌بعدی و دستگاه‌های اندازه‌گیری اپتیکی برای ثبت شکل و ابعاد قطعه استفاده می‌شود.

این تجهیزات با ثبت تعداد زیادی نقطه از سطح قطعه، یک مدل دیجیتال اولیه به نام ابر نقاط ایجاد می‌کنند. سپس داده‌های به‌دست‌آمده در نرم‌افزارهای تخصصی پردازش می‌شوند تا هندسه قطعه بازسازی و برای طراحی مدل سه‌بعدی مورد استفاده قرار گیرد.

البته خروجی اسکنر معمولاً مدل نهایی و آماده تولید نیست. طراح باید داده‌های اسکن‌شده را بررسی، قسمت‌های ناقص را اصلاح و مدل را براساس عملکرد قطعه و روش ساخت بازطراحی کند.

آیا در مهندسی معکوس می‌توان طراحی قطعه را بهبود داد؟

هدف مهندسی معکوس همیشه ساخت یک کپی کاملاً مشابه از قطعه قدیمی نیست. در بسیاری از پروژه‌ها می‌توان هم‌زمان با بازطراحی، ضعف‌های نمونه قبلی را شناسایی و در مدل جدید اصلاح کرد.

برای مثال، بخش‌هایی که دچار شکستگی، سایش یا تغییر شکل شده‌اند بررسی می‌شوند تا علت خرابی مشخص شود. سپس در صورت امکان، ضخامت‌ها، محل اتصال، هندسه قطعه یا نوع مواد اصلاح می‌شوند تا نمونه جدید استحکام و طول عمر بیشتری داشته باشد.

البته هر تغییری باید با توجه به عملکرد قطعه، شرایط مونتاژ و محدودیت‌های روش تولید انجام شود؛ زیرا تغییر غیراصولی ابعاد یا هندسه می‌تواند عملکرد قطعه یا مجموعه را مختل کند.

کاربرد مهندسی معکوس در ساخت قطعات صنعتی

مهندسی معکوس بیشتر برای بازسازی قطعاتی استفاده می‌شود که نقشه فنی یا فایل سه‌بعدی آن‌ها در دسترس نیست، تولیدشان متوقف شده یا تهیه نمونه جدید آن‌ها دشوار و پرهزینه است. این قطعات ممکن است متعلق به خطوط تولید، ماشین‌آلات صنعتی، تجهیزات کشاورزی یا ماشین‌آلات راه‌سازی باشند.

پس از بازطراحی و تأیید مدل سه‌بعدی، روش ساخت با توجه به جنس، ابعاد، دقت و تعداد قطعات موردنیاز انتخاب می‌شود. قطعات فلزی ممکن است با ماشین‌کاری یا روش‌های دیگر تولید شوند و برای ساخت قطعات پلیمری در تعداد بالا، استفاده از طراحی و ساخت قالب تزریق پلاستیک می‌تواند گزینه مناسبی باشد.

در صورتی که قالب تزریق پلاستیک موردنیاز از قبل وجود داشته باشد، تولید قطعات پلیمری با استفاده از خدمات تزریق پلاستیک انجام می‌شود.

نمونه های مشابه ساخته شده در مجموعه ما : نمونه‌سازی اولیه قطعات برق،ساخت ماکت لگو با پرینتر سه‌بعدی،پرینت سه‌بعدی قالب ذغال

جمع‌بندی

مهندسی معکوس فرایندی است که در آن اطلاعات موردنیاز برای بازطراحی و تولید مجدد یک قطعه از روی نمونه موجود به دست می‌آید. این روش بیشتر زمانی استفاده می‌شود که نقشه فنی یا فایل سه‌بعدی در دسترس نباشد، تولید قطعه متوقف شده باشد یا تأمین نمونه جدید دشوار و پرهزینه باشد.

در این فرایند، ابزارهای اندازه‌گیری، اسکنرهای سه‌بعدی و دستگاه‌های اپتیکی به ثبت اطلاعات هندسی قطعه کمک می‌کنند؛ اما تبدیل این داده‌ها به یک مدل دقیق و قابل تولید به بررسی و تصمیم‌گیری طراح صنعتی نیاز دارد.

مهندسی معکوس همیشه به معنی کپی‌کردن قطعه قدیمی نیست. در صورت امکان، می‌توان نقاط ضعف نمونه قبلی را بررسی و طراحی آن را با توجه به عملکرد، شرایط کاری و روش تولید اصلاح کرد. مجموعه مثلث طراحی نیز با بررسی قطعه، بازطراحی مدل سه‌بعدی و انتخاب روش مناسب ساخت، امکان بازسازی و تولید مجدد قطعات صنعتی را بررسی می‌کند.

سوالات متداول درباره مهندسی معکوس

1. مهندسی معکوس چیست؟

مهندسی معکوس فرایندی است که در آن یک قطعه یا محصول موجود بررسی می‌شود تا اطلاعات لازم برای بازطراحی، تهیه مدل سه‌بعدی و تولید مجدد آن به دست آید.

2. مهندسی معکوس برای چه قطعاتی استفاده می‌شود؟

این روش بیشتر برای قطعاتی کاربرد دارد که نقشه فنی یا فایل طراحی آن‌ها موجود نیست، تولیدشان متوقف شده یا تهیه نمونه جدید آن‌ها دشوار و پرهزینه است.

3. آیا برای مهندسی معکوس همیشه به اسکنر سه‌بعدی نیاز است؟

خیر. روش اندازه‌گیری به شکل، ابعاد و دقت موردنیاز قطعه بستگی دارد. برخی قطعات با ابزارهای اندازه‌گیری دقیق بررسی می‌شوند و برای قطعات دارای سطوح پیچیده می‌توان از اسکنر سه‌بعدی یا دستگاه‌های اپتیکی استفاده کرد.

4. آیا خروجی اسکن سه‌بعدی مستقیماً قابل تولید است؟

خیر. داده‌های اسکن معمولاً باید پردازش و توسط طراح بررسی شوند تا قسمت‌های ناقص یا آسیب‌دیده بازسازی و یک مدل سه‌بعدی دقیق و قابل تولید ایجاد شود.

5. آیا می‌توان هنگام مهندسی معکوس طراحی قطعه را بهبود داد؟

بله. در صورت بررسی دقیق عملکرد و شرایط کاری قطعه، می‌توان برخی نقاط ضعف را اصلاح کرد؛ اما تغییرات باید با نحوه مونتاژ، جنس قطعه و محدودیت‌های روش تولید هماهنگ باشند.
