طراحی سهبعدی محصول چیست؟ مراحل تبدیل ایده به مدل قابل تولید
طراحی سهبعدی محصول فرآیندی است که در آن یک ایده، طرح دستی، تصویر، نمونه فیزیکی یا اطلاعات اولیه به یک مدل دیجیتال دقیق تبدیل میشود. این مدل فقط برای نمایش ظاهر محصول نیست؛ بلکه میتواند ابعاد، ضخامتها، نحوه مونتاژ، محل اتصالات و جزئیات موردنیاز برای ساخت قطعات پلاستیکی را نیز مشخص کند.
در یک طراحی مهندسی، علاوه بر شکل ظاهری، روش تولید محصول نیز باید در نظر گرفته شود. قطعهای که برای پرینتر سهبعدی طراحی میشود ممکن است برای تولید با قالب تزریق پلاستیک به اصلاحاتی مانند یکنواختکردن ضخامت دیواره، ایجاد شیب خروج، حذف آندرکاتهای غیرضروری یا تقویت بخشهای ضعیف نیاز داشته باشد.
در این مقاله با مراحل طراحی سهبعدی صنعتی و محصول، اطلاعات لازم برای شروع پروژه، تفاوت مدل ظاهری و مدل قابلتولید، نرمافزارهای مورد استفاده، نقش نمونهسازی و روش آمادهسازی مدل برای تولید آشنا میشوید.
طراحی سهبعدی محصول چیست؟
طراحی سهبعدی محصول فرآیند تبدیل یک ایده، طرح دستی، تصویر، نقشه یا نمونه موجود به یک مدل دیجیتال سهبعدی است. این مدل شکل، ابعاد و جزئیات محصول را پیش از ساخت نمایش میدهد و امکان بررسی و اصلاح آن را در محیط نرمافزار فراهم میکند.
در طراحی مهندسی، هدف فقط ساخت یک مدل زیبا یا تصویر سهبعدی نیست. مدل باید با عملکرد محصول، روش مونتاژ، جنس قطعه و فرآیند تولید هماهنگ باشد. برای مثال، قطعهای که قرار است با قالب تزریق پلاستیک تولید شود باید از نظر ضخامت دیواره، شیب خروج، آندرکات، محل اتصال و امکان خروج از قالب بررسی شود.
یک مدل سهبعدی میتواند برای اهداف مختلفی استفاده شود:
- بررسی شکل و تناسبات محصول
- کنترل ابعاد و نحوه مونتاژ قطعات
- شناسایی تداخل میان اجزا
- ساخت نمونه اولیه با پرینت سهبعدی
- تهیه نقشههای فنی و اطلاعات ساخت
- طراحی قالب و آمادهسازی برای تولید
بنابراین، کیفیت طراحی سهبعدی میتواند بر مراحل بعدی پروژه اثر مستقیم داشته باشد. اصلاح مشکلات در مدل دیجیتال معمولاً سادهتر و کمهزینهتر از تغییر قطعه، قالب یا تجهیزات پس از شروع تولید است.
مثال کاربردی
فرض کنید ایده یک محفظه پلاستیکی برای یک برد الکترونیکی وجود دارد. در مدل سهبعدی میتوان ابعاد برد، محل پیچها، فضای موردنیاز قطعات داخلی، ضخامت بدنه و نحوه بستهشدن دو نیمه محفظه را بررسی کرد.
پس از تکمیل مدل، امکان ساخت نمونه اولیه برای کنترل مونتاژ و ظاهر محصول وجود دارد. اگر محصول برای تولید انبوه طراحی شده باشد، مدل باید پیش از ساخت قالب از نظر اصول طراحی قطعات تزریقی نیز بررسی و اصلاح شود.
مراحل تبدیل ایده به مدل سهبعدی
طراحی محصول معمولاً با یک ایده، طرح دستی، تصویر، نمونه فیزیکی یا توضیح درباره عملکرد محصول آغاز میشود. هرچه اطلاعات اولیه دقیقتر باشند، مدل سهبعدی با نیاز واقعی پروژه هماهنگی بیشتری خواهد داشت.
در مرحله اول، ابعاد کلی، کاربرد محصول، قطعات داخلی، نحوه مونتاژ و روش تولید بررسی میشوند. سپس مدل اولیه ساخته میشود تا شکل، تناسبات و ساختار محصول مشخص شود.
پس از ایجاد مدل، جزئیاتی مانند ضخامت دیواره، محل پیچها، خارها، شیارها، اتصالات و فضاهای موردنیاز اضافه میشوند. در محصولات چندقطعهای، نحوه قرارگیری اجزا و تداخل احتمالی میان آنها نیز بررسی میشود.

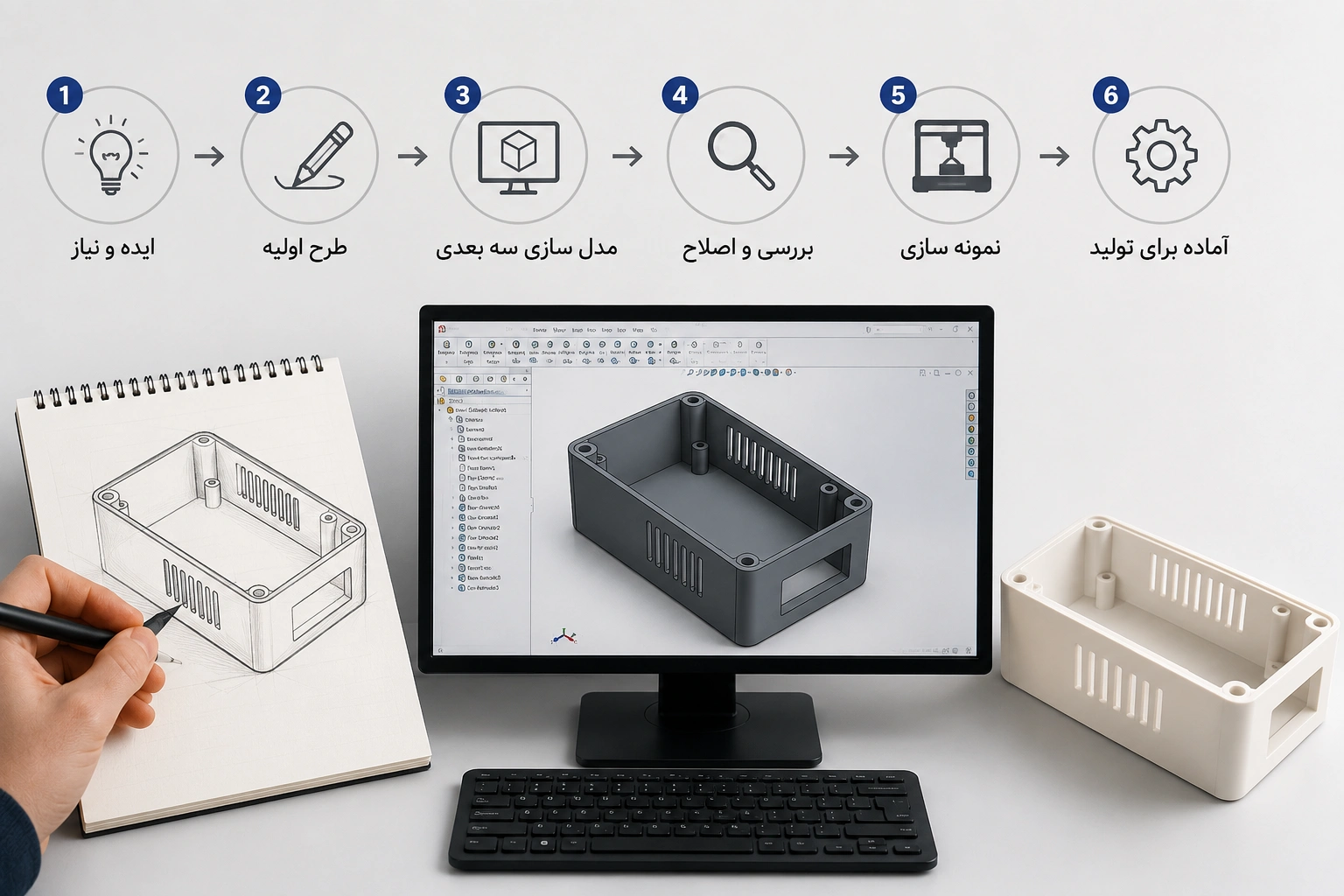

مراحل کلی طراحی سهبعدی محصول عبارتاند از:
- دریافت ایده، طرح، تصویر یا نمونه اولیه
- مشخصکردن ابعاد و عملکرد محصول
- ساخت مدل سهبعدی اولیه
- اضافهکردن جزئیات و اتصالات
- بررسی مونتاژ و اصلاح طراحی
- آمادهسازی فایل برای نمونهسازی یا تولید
برای مثال، در طراحی یک قاب پلاستیکی ابتدا ابعاد قطعات داخلی مشخص میشوند. سپس شکل بدنه، محل پیچها و نحوه اتصال دو نیمه طراحی شده و در پایان امکان مونتاژ و تولید محصول بررسی میشود.
پروژه هایی که شامل طراحی سهبعدی، مدلسازی یا نمونهسازی در مجموعه ما انجام شده : نمونهسازی اولیه قطعات برق ،پرینت سهبعدی قالب ذغال ،ساخت ماکت لگو با پرینتر سهبعدی
نرمافزارهای طراحی سهبعدی محصول
برای طراحی سهبعدی محصول از نرمافزارهای مختلفی استفاده میشود و انتخاب نرمافزار به نوع محصول، پیچیدگی هندسه و روش تولید بستگی دارد. برخی نرمافزارها برای طراحی قطعات مکانیکی و مهندسی معکوس مناسب هستند و برخی دیگر در ایجاد فرمهای پیچیده و سطوح ظاهری کاربرد بیشتری دارند.
از نرمافزارهای رایج در طراحی محصول میتوان به موارد زیر اشاره کرد:
- SolidWorks: مناسب طراحی قطعات صنعتی، مجموعههای مونتاژی و تهیه نقشههای فنی
- Autodesk Inventor: مناسب مدلسازی قطعات مکانیکی و طراحی مجموعههای صنعتی
- CATIA: کاربردی برای طراحی محصولات پیچیده، سطوح پیشرفته و پروژههای بزرگ صنعتی
- Siemens NX: مناسب طراحی مهندسی، تحلیل و فرآیندهای پیشرفته تولید
- Fusion: مناسب طراحی محصول، مدلسازی سهبعدی و برخی فرآیندهای ساخت
انتخاب نرمافزار بهتنهایی کیفیت طراحی را مشخص نمیکند. شناخت اصول طراحی محصول، روش تولید، جنس قطعه و محدودیتهای ساخت اهمیت بیشتری دارد. یک مدل ممکن است از نظر ظاهری کامل باشد، اما برای تولید به اصلاح ضخامتها، اتصالات یا جزئیات هندسی نیاز داشته باشد.
همچنین فرمت فایل خروجی باید با مرحله بعدی پروژه سازگار باشد. فرمتهایی مانند STEP و Parasolid معمولاً برای انتقال مدلهای مهندسی استفاده میشوند؛ درحالیکه فایل STL بیشتر برای انتقال هندسه مش و آمادهسازی پرینت سهبعدی کاربرد دارد.
آمادهسازی مدل سهبعدی برای نمونهسازی و تولید
پس از تکمیل مدل سهبعدی، فایل باید متناسب با روش ساخت بررسی و آماده شود. مدلی که از نظر ظاهری کامل است، الزاماً برای پرینت سهبعدی، ماشینکاری یا تولید با قالب تزریق پلاستیک آماده نیست.
در مرحله نمونهسازی، ابعاد، ضخامت بخشها، کیفیت هندسه و فرمت فایل بررسی میشوند. ساخت نمونه اولیه میتواند به ارزیابی شکل محصول، نحوه مونتاژ، دسترسی به قطعات داخلی و شناسایی برخی ایرادهای طراحی کمک کند.
اگر محصول قرار است با قالب تزریق پلاستیک تولید شود، موارد زیر اهمیت بیشتری دارند:
- یکنواختبودن ضخامت دیوارهها
- وجود شیب مناسب برای خروج قطعه از قالب
- بررسی آندرکاتها و جهت بازشدن قالب
- طراحی صحیح ریبها، پایههای پیچ و اتصالات
- پیشبینی جمعشدگی ماده پلیمری
- بررسی محل احتمالی ورود مواد و خطوط اتصال
پس از انجام اصلاحات، مدل نهایی میتواند برای طراحی قالب، تهیه نقشه فنی یا تولید مورد استفاده قرار گیرد. این بررسیها احتمال ایجاد تغییرات پرهزینه پس از ساخت قالب یا شروع تولید را کاهش میدهند.
مقایسه مراحل طراحی سهبعدی محصول
جدول زیر نقش هر مرحله را از شکلگیری ایده تا آمادهشدن مدل برای ساخت نشان میدهد.
| مرحله | فعالیت اصلی | خروجی |
|---|---|---|
| بررسی ایده | مشخصکردن کاربرد، ابعاد و نیازهای محصول | اطلاعات اولیه طراحی |
| مدلسازی سهبعدی | ایجاد شکل، ابعاد و اجزای محصول | مدل سهبعدی اولیه |
| بررسی مهندسی | کنترل مونتاژ، تداخل قطعات و جزئیات | مدل اصلاحشده |
| نمونهسازی | ساخت نمونه برای بررسی شکل و مونتاژ | نمونه فیزیکی |
| آمادهسازی تولید | اصلاح مدل بر اساس روش ساخت | فایل نهایی قابلاستفاده برای تولید |
تحلیل جدول
طراحی سهبعدی یک مرحله جدا از فرآیند ساخت نیست. تصمیمهایی که هنگام مدلسازی گرفته میشوند میتوانند بر نمونهسازی، طراحی قالب و کیفیت محصول نهایی اثر بگذارند.
هرچه روش تولید زودتر مشخص شود، مدل را میتوان از ابتدا با محدودیتها و الزامات همان فرآیند طراحی کرد. این کار احتمال اصلاحات گسترده در مراحل بعد را کاهش میدهد.
نکته مهم
یک مدل سهبعدی زیبا الزاماً یک مدل قابلتولید نیست. ضخامت دیوارهها، نحوه مونتاژ، جنس قطعه، تلرانسها و محدودیتهای روش ساخت باید در طراحی بررسی شوند.
برای مثال، مدلی که برای نمایش یا رندر ساخته شده است ممکن است برای پرینت سهبعدی یا ساخت قالب به اصلاح هندسه نیاز داشته باشد. به همین دلیل، هدف نهایی محصول باید پیش از شروع مدلسازی مشخص شود.
جمعبندی؛ از ایده تا مدل سهبعدی قابل تولید
طراحی سهبعدی محصول امکان بررسی شکل، ابعاد، عملکرد و نحوه مونتاژ یک محصول را پیش از شروع ساخت فراهم میکند. در این فرآیند، ایده اولیه به یک مدل دیجیتال تبدیل میشود و جزئیات آن متناسب با کاربرد و روش تولید توسعه پیدا میکنند.
کیفیت مدل فقط به نرمافزار مورد استفاده وابسته نیست. شناخت اصول طراحی، جنس قطعه، محدودیتهای فرآیند ساخت و نیازهای واقعی محصول نقش مهمتری در ایجاد یک مدل قابلتولید دارند. به همین دلیل، روش ساخت بهتر است از مراحل ابتدایی پروژه مشخص باشد.
ساخت نمونه اولیه نیز میتواند به بررسی ظاهر، ابعاد و مونتاژ محصول کمک کند. پس از انجام اصلاحات، مدل نهایی برای تهیه نقشههای فنی، طراحی قالب یا تولید قطعه آماده میشود. بررسی مشکلات در مرحله طراحی معمولاً سادهتر و کمهزینهتر از اصلاح محصول پس از ساخت قالب یا شروع تولید است.
برای شروع طراحی، میتوان اطلاعاتی مانند طرح دستی، تصاویر، ابعاد، نمونه موجود یا توضیحات مربوط به عملکرد محصول را بررسی و به یک مدل سهبعدی مهندسی تبدیل کرد.
سؤالات متداول درباره طراحی سهبعدی محصول
۱. برای شروع طراحی سهبعدی محصول چه اطلاعاتی لازم است؟
برای شروع میتوان از طرح دستی، تصویر، ابعاد اولیه، نمونه فیزیکی یا توضیح درباره کاربرد محصول استفاده کرد. هرچه اطلاعات مربوط به عملکرد، ابعاد و روش تولید دقیقتر باشند، طراحی با نیاز پروژه هماهنگی بیشتری خواهد داشت.
۲. آیا میتوان یک ایده را بدون نقشه فنی به مدل سهبعدی تبدیل کرد؟
بله. طراحی میتواند بر اساس توضیحات، طرح دستی یا تصاویر اولیه آغاز شود؛ اما ابعاد، عملکرد و جزئیات محصول باید در طول فرآیند مشخص و بررسی شوند.
۳. تفاوت مدل سهبعدی ظاهری با مدل قابلتولید چیست؟
مدل ظاهری بیشتر شکل و نمای محصول را نمایش میدهد؛ اما در مدل قابلتولید، عواملی مانند ضخامت دیواره، مونتاژ، تلرانسها، جنس قطعه و محدودیتهای روش ساخت نیز بررسی میشوند.
۴. آیا قبل از ساخت قالب میتوان نمونه محصول را تولید کرد؟
بله. در بسیاری از پروژهها میتوان با استفاده از پرینت سهبعدی نمونه اولیه ساخت و شکل، ابعاد و نحوه مونتاژ محصول را بررسی کرد. البته خواص نمونه پرینتشده ممکن است با قطعه تزریقی نهایی یکسان نباشد.
۵. فایل طراحی سهبعدی با چه فرمتی تحویل داده میشود؟
فرمت فایل به نوع پروژه و کاربرد آن بستگی دارد. فرمتهایی مانند STEP و Parasolid برای انتقال مدلهای مهندسی و STL برای برخی فرآیندهای پرینت سهبعدی استفاده میشوند.
