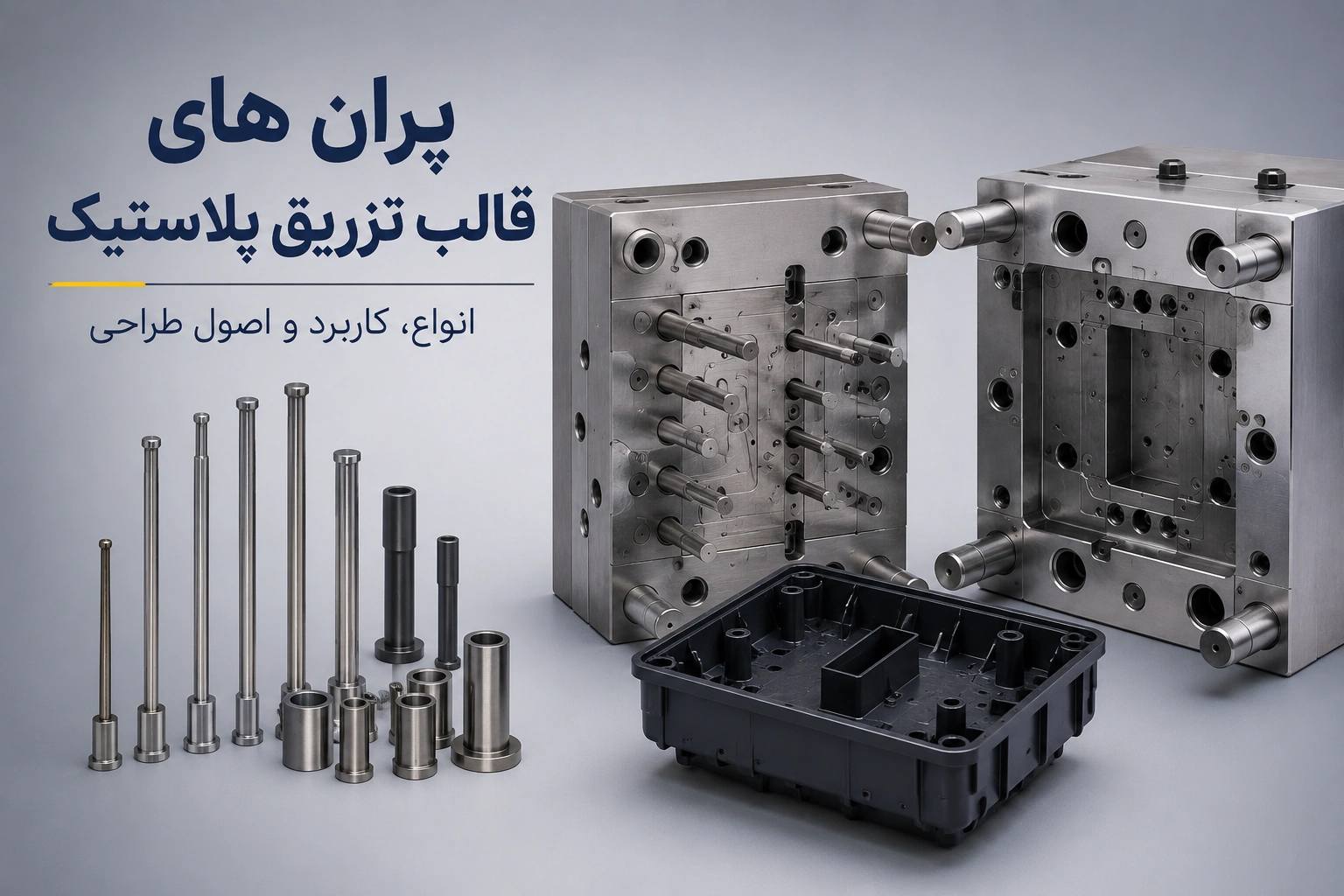

پران های قالب تزریق پلاستیک؛ معرفی انواع پران و کاربرد آنها
پرانها از اجزای مهم قالب تزریق پلاستیک هستند که پس از خنکشدن قطعه، نیروی لازم برای جداکردن و خروج آن از ماهیچه یا بخش متحرک قالب را منتقل میکنند. انتخاب نوع، ابعاد، تعداد و محل قرارگیری پرانها تأثیر مستقیمی بر کیفیت سطح قطعه، عملکرد قالب و پایداری فرایند تولید دارد.

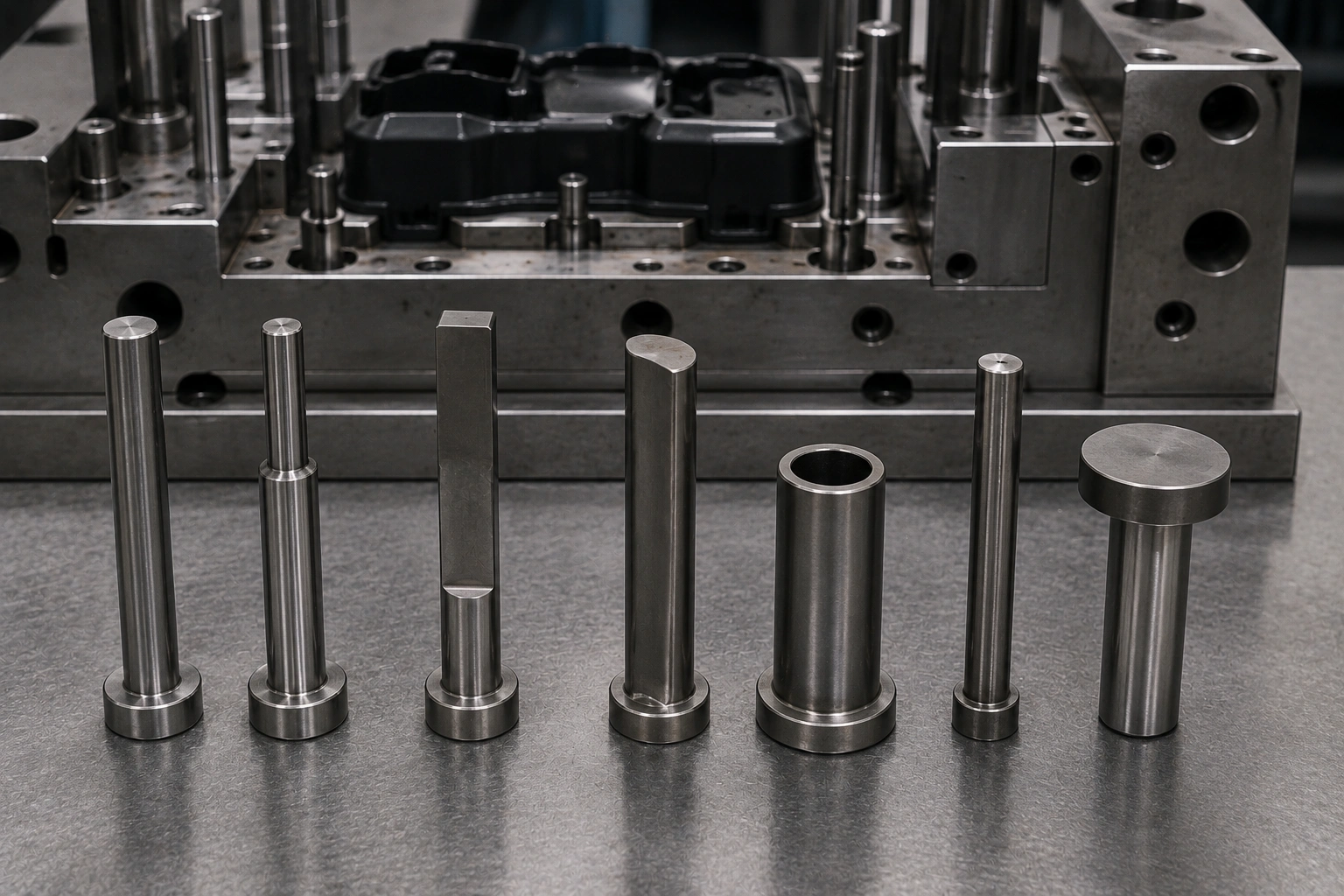

پران گرد، پران پلهای، پران تیغهای، پران تخت، بوش پران، پران سوپاپی، پران صفحهای و پران لقمهای از روشها و اجزای رایج برای خروج قطعه از قالب هستند. هرکدام از این پرانها بر اساس هندسه قطعه، فضای موجود در قالب، سطح تماس موردنیاز و محدودیتهای طراحی انتخاب میشوند.
استفاده از پران نامناسب یا جانمایی غیراصولی آن میتواند باعث ایجاد اثر پران، سفیدشدگی، فرورفتگی، تغییر شکل، ترک یا گیرکردن قطعه داخل قالب شود. به همین دلیل، طراحی سیستم خروج قطعه باید همزمان با طراحی قطعه، ماهیچه و سایر اجزای قالب انجام شود.
در این مقاله، انواع پران های قالب تزریق پلاستیک، کاربرد هر نوع، معیارهای انتخاب، نکات طراحی و عیوب مرتبط با فرایند پران بهصورت تخصصی بررسی میشوند.

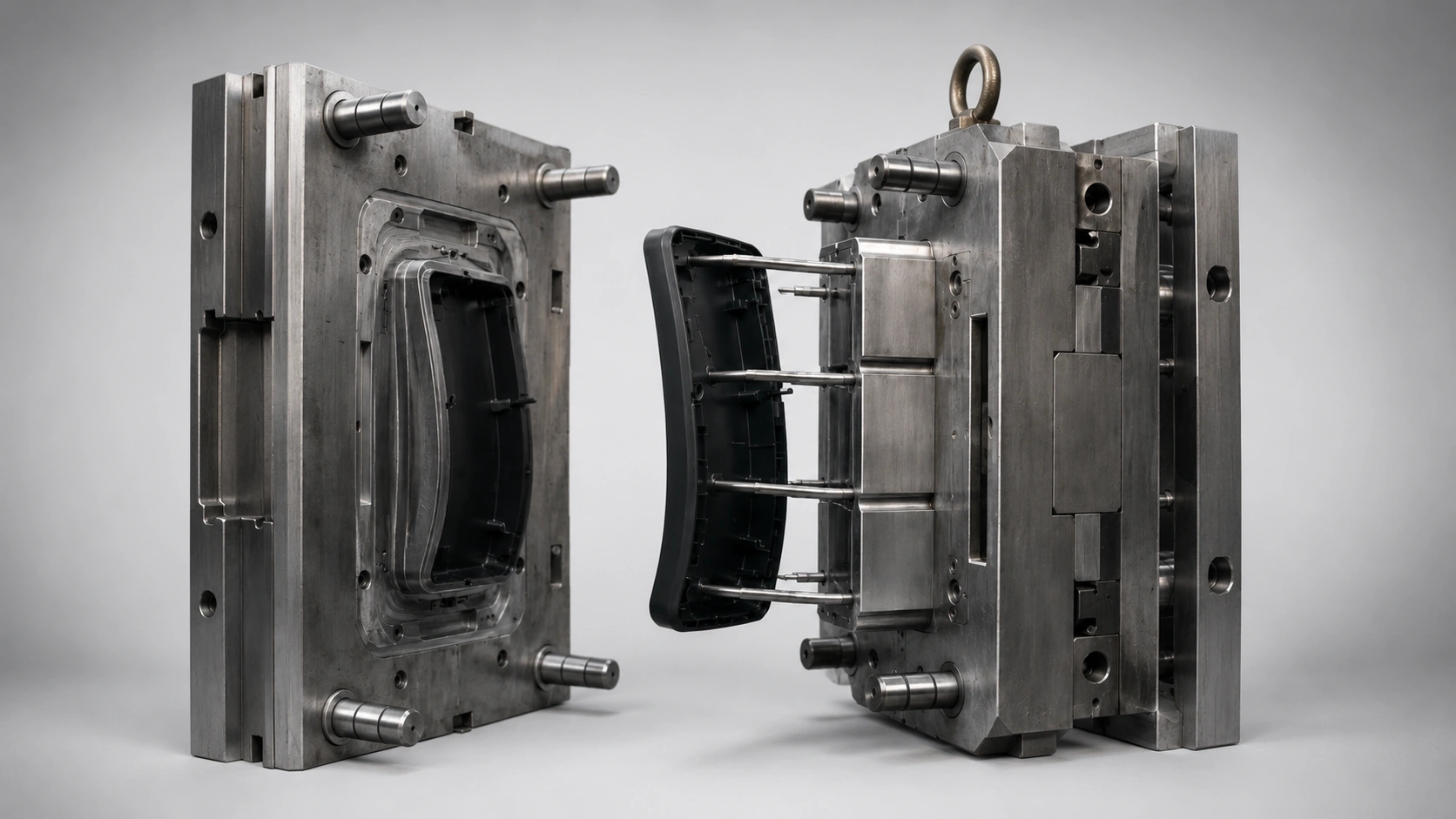

پران قالب تزریق پلاستیک چیست و چه وظیفهای دارد؟
پس از تزریق مواد مذاب به داخل حفره قالب و تکمیل مرحله خنککاری، قطعه پلاستیکی منقبض میشود و معمولاً به ماهیچه یا بخش متحرک قالب میچسبد. در این مرحله، قطعه باید با نیروی کنترلشده و بدون ایجاد آسیب از قالب جدا شود. پرانهای قالب تزریق پلاستیک وظیفه دارند نیروی سیستم پران را به نقاط مشخصی از قطعه منتقل کنند و آن را از سطح ماهیچه یا حفره قالب خارج سازند.

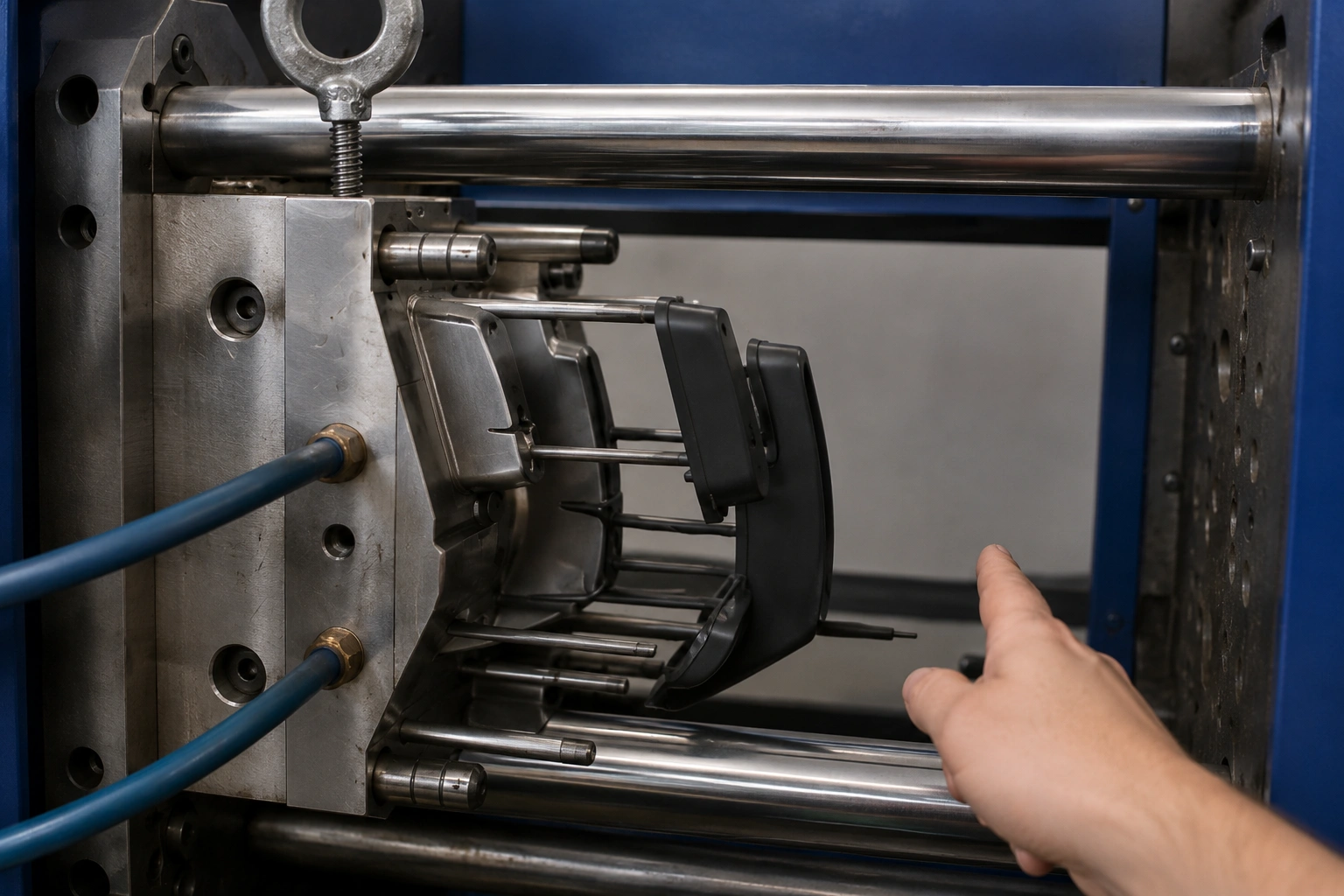

پرانها معمولاً با حرکت صفحات پران به سمت جلو حرکت میکنند و پس از خروج قطعه، به موقعیت اولیه خود بازمیگردند. نوع پران و نحوه انتقال نیرو به هندسه قطعه، میزان چسبندگی به ماهیچه، جنس مواد پلاستیکی، ضخامت دیواره و فضای موجود در قالب بستگی دارد.
عملکرد پران تنها به جداکردن قطعه از قالب محدود نمیشود. نیروی خروج باید بهگونهای روی قطعه توزیع شود که از ایجاد تغییر شکل، ترک، سفیدشدگی یا فرورفتگی در محل تماس پران جلوگیری شود. اگر سطح تماس پران کوچک باشد یا تعداد پرانها برای نیروی موردنیاز کافی نباشد، فشار موضعی افزایش پیدا میکند و ممکن است اثر پران روی سطح قطعه باقی بماند.
محل قرارگیری پرانها نیز اهمیت زیادی دارد. پرانها معمولاً در بخشهایی قرار میگیرند که استحکام بیشتری دارند؛ مانند زیر ریبها، محل تقاطع دیوارهها، اطراف بوشها و نواحی دارای ضخامت مناسب. قرار دادن پران روی سطوح ظاهری یا قسمتهای نازک قطعه ممکن است باعث ایجاد عیوب قابل مشاهده یا تغییر شکل شود.
در بسیاری از قالبها، پرانهای گرد برای خروج قطعه کافی هستند؛ اما هندسه برخی قطعات به استفاده از پران تیغهای، بوش پران، پران سوپاپی، صفحه پران یا ترکیبی از چند روش نیاز دارد. انتخاب نوع پران باید بر اساس سطح تماس موردنیاز، شکل قطعه و نحوه آزادشدن آن از قالب انجام شود.
طراحی پرانها بخشی از سیستم کامل خروج قطعه است. صفحات پران، صفحه نگهدارنده، میله پران دستگاه، سیستم برگشت و سایر اجزای مکانیزم در کنار پرانها عمل میکنند. جزئیات عملکرد و اجزای این مجموعه در مقاله «سیستم پران قالب تزریق پلاستیک» بهصورت جداگانه بررسی شدهاند.

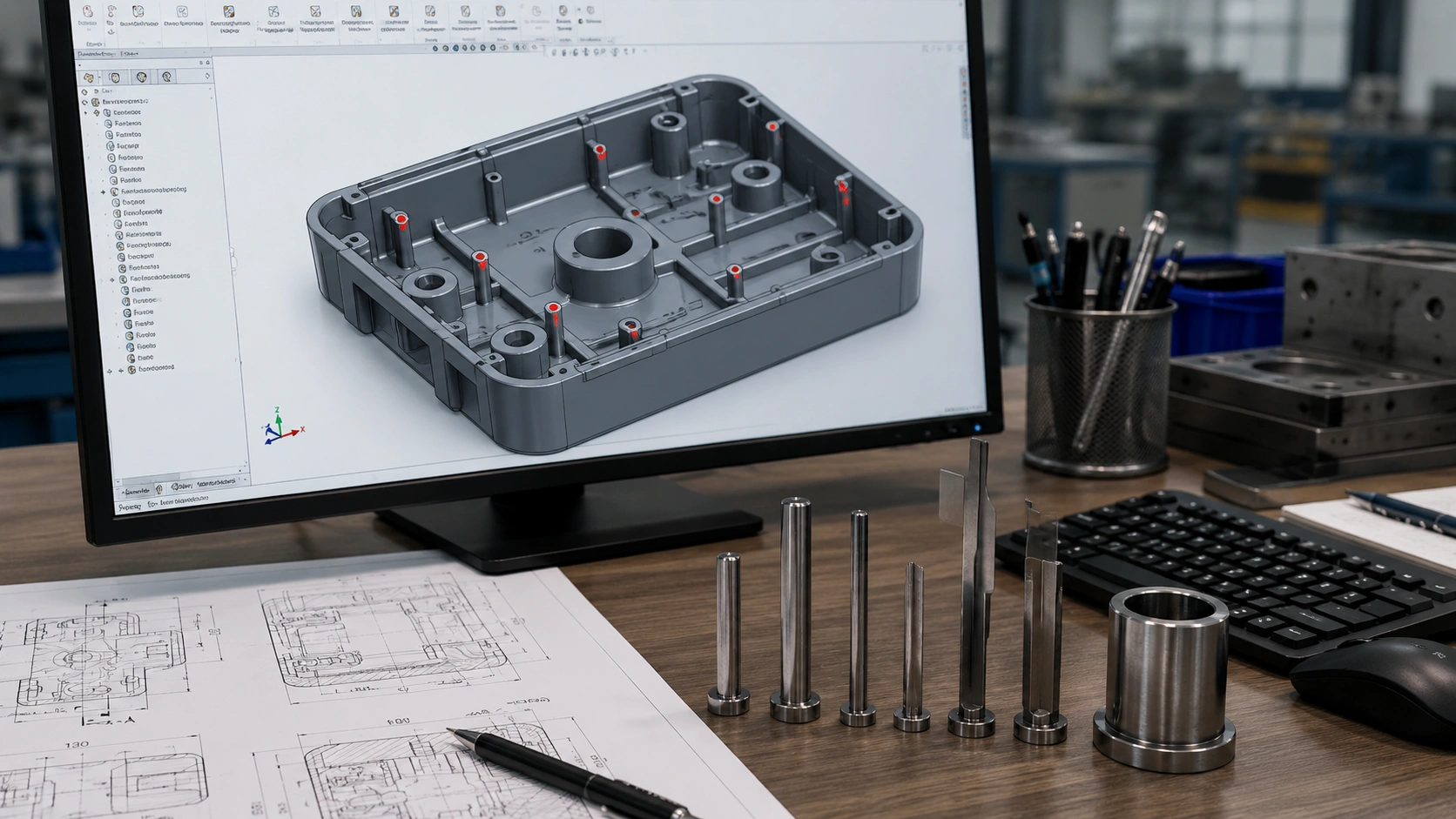

عوامل مؤثر در انتخاب نوع پران قالب تزریق پلاستیک
انتخاب نوع پران نباید فقط بر اساس فضای موجود در قالب یا استفاده از سادهترین قطعه استاندارد انجام شود. هندسه قطعه، میزان نیروی موردنیاز برای خروج، محلهای مناسب انتقال نیرو و محدودیتهای ساخت قالب از عواملی هستند که باید پیش از تعیین نوع، قطر و تعداد پرانها بررسی شوند.
در بسیاری از قالبها، استفاده از پین پران گرد به دلیل ساختار ساده، قیمت مناسب و سهولت ماشینکاری انتخاب اول است؛ اما در قطعات دارای ریبهای باریک، بوشهای استوانهای، دیوارههای عمیق یا سطوح حساس ممکن است پران گرد بهتنهایی عملکرد مناسبی نداشته باشد. در چنین شرایطی میتوان از پران تیغهای، بوش پران، پران سوپاپی، پران صفحهای یا ترکیبی از چند روش استفاده کرد.
هندسه و عمق قطعه
شکل و عمق قطعه تأثیر زیادی بر نیروی لازم برای خروج دارد. قطعات عمیق، جعبهای یا دارای دیوارههای بلند ممکن است پس از خنکشدن روی ماهیچه جمع شوند و نیروی بیشتری برای جداشدن نیاز داشته باشند.
در چنین قطعاتی، استفاده از تعداد کمی پران با سطح تماس محدود میتواند باعث تمرکز نیرو و تغییر شکل قطعه شود. افزایش سطح تماس یا توزیع مناسب پرانها در اطراف نواحی مقاوم، خروج متعادلتری ایجاد میکند.
محل جمعشدن قطعه روی ماهیچه
قطعه پلاستیکی هنگام خنکشدن منقبض میشود و معمولاً تمایل دارد روی بخشهای برجسته و ماهیچه قالب جمع شود. میزان این درگیری به جنس مواد، عمق قطعه، ضخامت دیواره، دمای قالب، بافت سطح و زاویه خروج بستگی دارد.
پیش از جانمایی پرانها باید مشخص شود بیشترین مقاومت در برابر خروج در کدام بخشهای قطعه ایجاد میشود. پرانها باید بهگونهای توزیع شوند که نیروی لازم را در نزدیکی همین نواحی تأمین کنند و از خمشدن یا کجشدن قطعه هنگام خروج جلوگیری شود.
ضخامت و استحکام محل تماس پران
سطح انتهایی پران نیروی خروج را مستقیماً به قطعه منتقل میکند. اگر پران روی دیواره نازک یا ناحیه ضعیف قرار بگیرد، احتمال سفیدشدگی، فرورفتگی، ترک یا تغییر شکل افزایش پیدا میکند.
به همین دلیل، محلهایی مانند زیر ریبها، اطراف بوشها، محل تقاطع دیوارهها و نواحی تقویتشده معمولاً گزینههای مناسبتری برای انتقال نیروی پران هستند. البته محل نهایی باید با توجه به هندسه واقعی قطعه و محدودیتهای قالب تعیین شود.
شکل سطح و فضای موجود در قالب
فضای موجود در پشت قطعه میتواند نوع پران را محدود کند. در نواحی باز و دارای فضای کافی، استفاده از پران گرد معمولاً سادهتر است؛ اما در ریبهای باریک یا فضاهای محدود ممکن است پران تیغهای یا پران با سطح مقطع خاص انتخاب مناسبتری باشد.
برای قطعات حلقهای یا بوشهای استوانهای نیز بوش پران میتواند نیرو را بهصورت یکنواختتری در اطراف قطعه توزیع کند. انتخاب نوع پران باید با مسیر سوراخکاری، محل کانالهای خنککاری و سایر اجزای داخلی قالب هماهنگ باشد.
کیفیت سطح و محل اثر پران
محل تماس پران ممکن است اثری روی قطعه باقی بگذارد. میزان دیدهشدن این اثر به فشار موضعی، دمای قطعه هنگام خروج، سطح انتهایی پران و میزان همسطحبودن آن با سطح قالب بستگی دارد.
تا حد امکان، پرانها باید در سمت غیرظاهری قطعه قرار بگیرند. اگر استفاده از پران در سطح قابل مشاهده اجتنابناپذیر باشد، محل، اندازه و شکل آن باید از مرحله طراحی قطعه مشخص شود تا اثر پران تداخل کمتری با ظاهر محصول داشته باشد.
جنس مواد پلاستیکی
نوع مواد بر میزان انقباض، انعطافپذیری، اصطکاک و رفتار قطعه هنگام خروج تأثیر دارد؛ اما نمیتوان تنها بر اساس نام ماده، مقدار نیروی پران را تعیین کرد.
برای مثال، دو قطعه تولیدشده از یک ماده یکسان ممکن است به دلیل تفاوت در عمق، ضخامت، بافت سطح یا زاویه خروج، رفتار متفاوتی هنگام پران داشته باشند. بنابراین انتخاب نوع و تعداد پرانها باید بر اساس ترکیب جنس مواد و هندسه قطعه انجام شود.

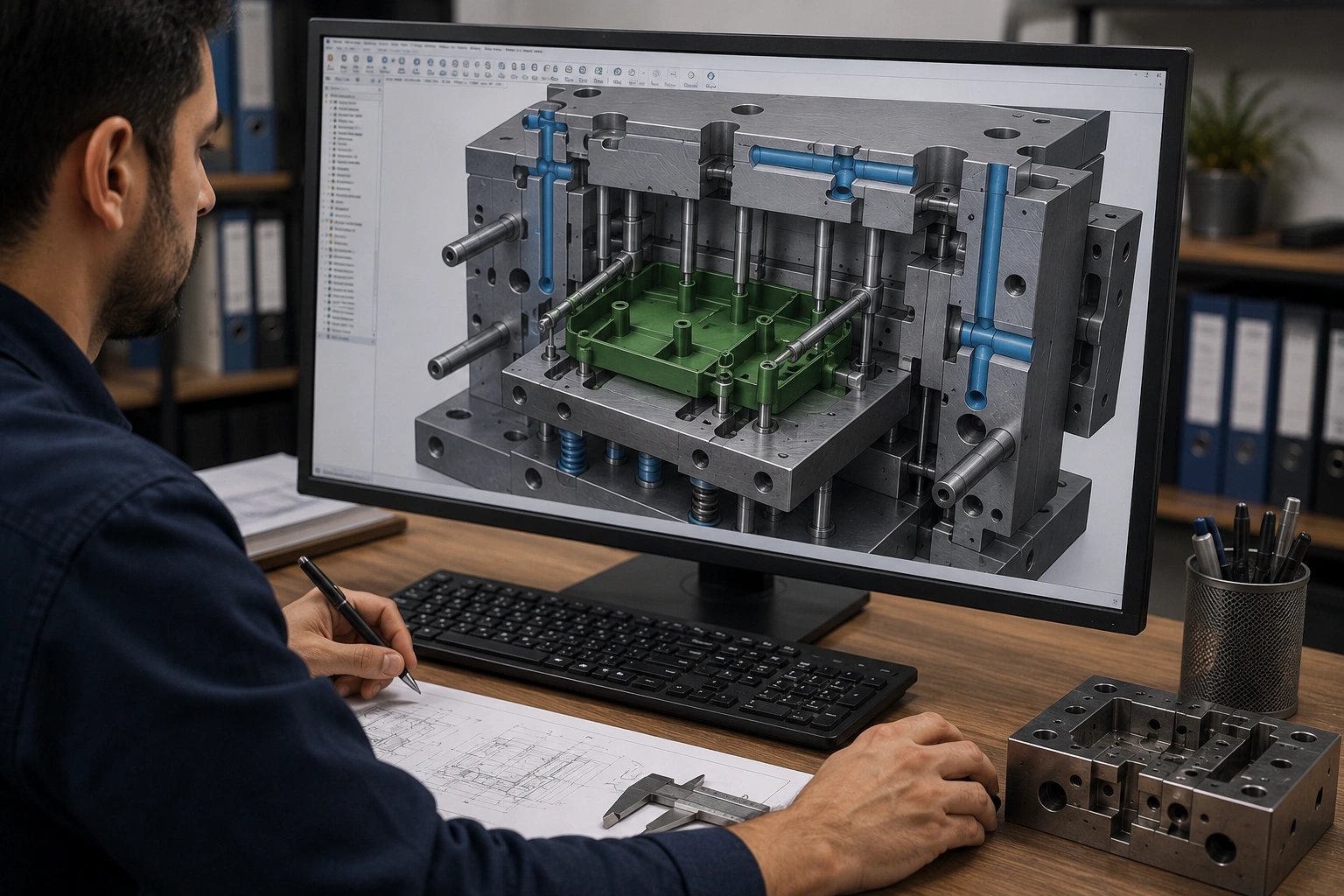

هماهنگی پرانها با اجزای داخلی قالب
جانمایی پرانها باید همزمان با طراحی کانالهای خنککاری، پیچها، پینهای ماهیچه، کشوییها، مغزیها و سایر اجزای قالب انجام شود. ایجاد مسیر پران پس از تکمیل طراحی سایر بخشها ممکن است باعث تداخل اجزا یا محدودشدن محلهای مناسب پران شود.
به همین دلیل، سیستم خروج قطعه باید از مراحل اولیه طراحی قالب بررسی شود و انتخاب پرانها به پایان فرایند طراحی موکول نشود.
نکته مهم: بهترین نوع پران، پرانی نیست که فقط ساخت سادهتری داشته باشد؛ بلکه باید نیروی خروج را بدون آسیب به قطعه، با کمترین اثر ظاهری و بدون ایجاد تداخل در ساختار قالب منتقل کند.

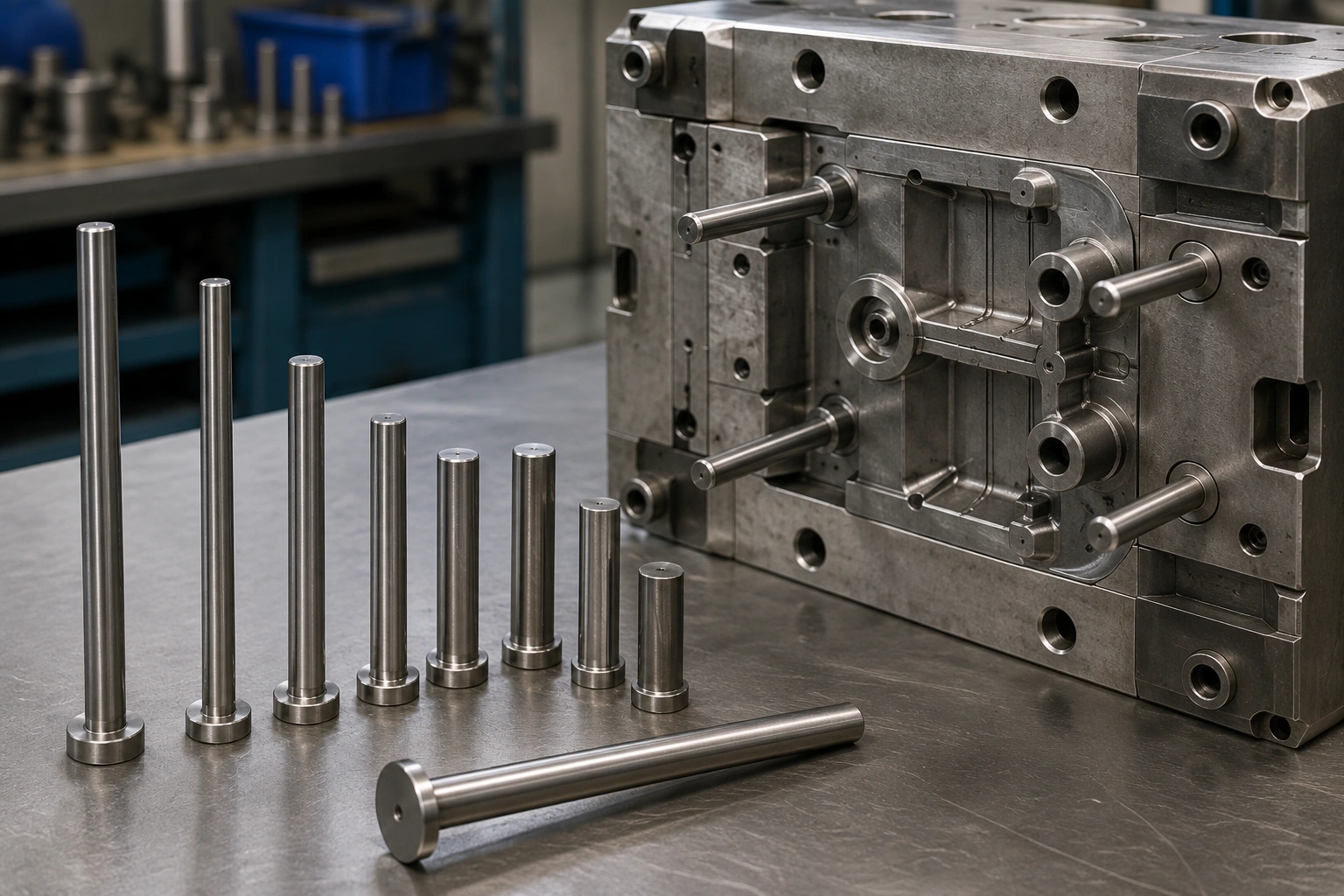

پران گرد یا پین پران (Ejector Pin)
پران گرد یا پین پران، رایجترین نوع پران در قالبهای تزریق پلاستیک است. این قطعه دارای بدنهای استوانهای و سطح مقطع دایرهای است و با حرکت صفحات پران، نیروی خروج را به بخش مشخصی از قطعه پلاستیکی منتقل میکند.
ساختار ساده، تنوع قطر و طول، دسترسی آسان به نمونههای استاندارد و سهولت ماشینکاری محل نصب باعث شده است که پین پران در بسیاری از قالبها بهعنوان اولین گزینه برای خروج قطعه در نظر گرفته شود. بااینحال، استفاده گسترده از این نوع پران به معنی مناسببودن آن برای تمام هندسهها و شرایط قالب نیست.
ساختار پین پران
پین پران معمولاً از یک بدنه استوانهای و یک سر پهن تشکیل میشود. سر پران داخل صفحه نگهدارنده قرار میگیرد و از حرکت محوری یا خارجشدن آن از مجموعه صفحات جلوگیری میکند. بخش استوانهای پران از مسیر ماشینکاریشده داخل قالب عبور میکند و سطح انتهایی آن با سطح ماهیچه یا محل موردنظر روی قطعه همسطح میشود.
هنگام فعالشدن سیستم پران، صفحه نگهدارنده و صفحه پران به سمت جلو حرکت میکنند. در نتیجه، پینهای پران نیز بهصورت همزمان جلو میآیند و قطعه را از ماهیچه جدا میکنند. پس از خروج قطعه، مجموعه پران به موقعیت اولیه بازمیگردد و سطح انتهایی پینها دوباره با سطح قالب همسطح میشود.
کاربرد پین پران گرد
پران گرد در قطعاتی استفاده میشود که فضای کافی برای ایجاد سوراخ پران وجود داشته باشد و سطح تماس دایرهای بتواند نیروی خروج را بدون آسیب به قطعه منتقل کند.
برخی محلهای رایج برای استفاده از پین پران عبارتاند از:
- زیر ریبهای دارای عرض مناسب
- اطراف بوشها و پایههای پیچ
- محل تقاطع دیوارهها
- نواحی تقویتشده قطعه
- بخشهای غیرظاهری دارای ضخامت کافی
- اطراف قسمتهایی که قطعه با نیروی بیشتری روی ماهیچه جمع میشود
محل نهایی پران باید بر اساس هندسه واقعی قطعه تعیین شود. قرارگرفتن پران در یک ناحیه ضخیم همیشه به معنی عملکرد مناسب نیست؛ زیرا توزیع نیرو، احتمال تغییر شکل و نحوه آزادشدن کل قطعه نیز باید بررسی شوند.
انتخاب قطر مناسب پین پران
قطر پین پران بر سطح تماس، مقاومت مکانیکی و میزان فشار واردشده به قطعه تأثیر دارد. استفاده از پران با قطر بسیار کم میتواند فشار موضعی را افزایش دهد و باعث ایجاد اثر پران، سفیدشدگی یا فرورفتگی روی قطعه شود.
پرانهای باریک همچنین در برابر کمانش، خمشدن و شکست حساستر هستند؛ بهخصوص اگر طول آزاد زیادی داشته باشند یا نیروی خروج قطعه بالا باشد. به همین دلیل، تا حد امکان باید از قطر مناسب و قابلاعتماد استفاده شود.
از طرف دیگر، افزایش قطر پران همیشه امکانپذیر نیست. فضای محدود میان ریبها، کانالهای خنککاری، پیچها، مغزیها و سایر اجزای قالب ممکن است قطر قابل استفاده را محدود کند. انتخاب قطر باید با توجه به نیروی خروج، فضای موجود و ساختار قطعه انجام شود.

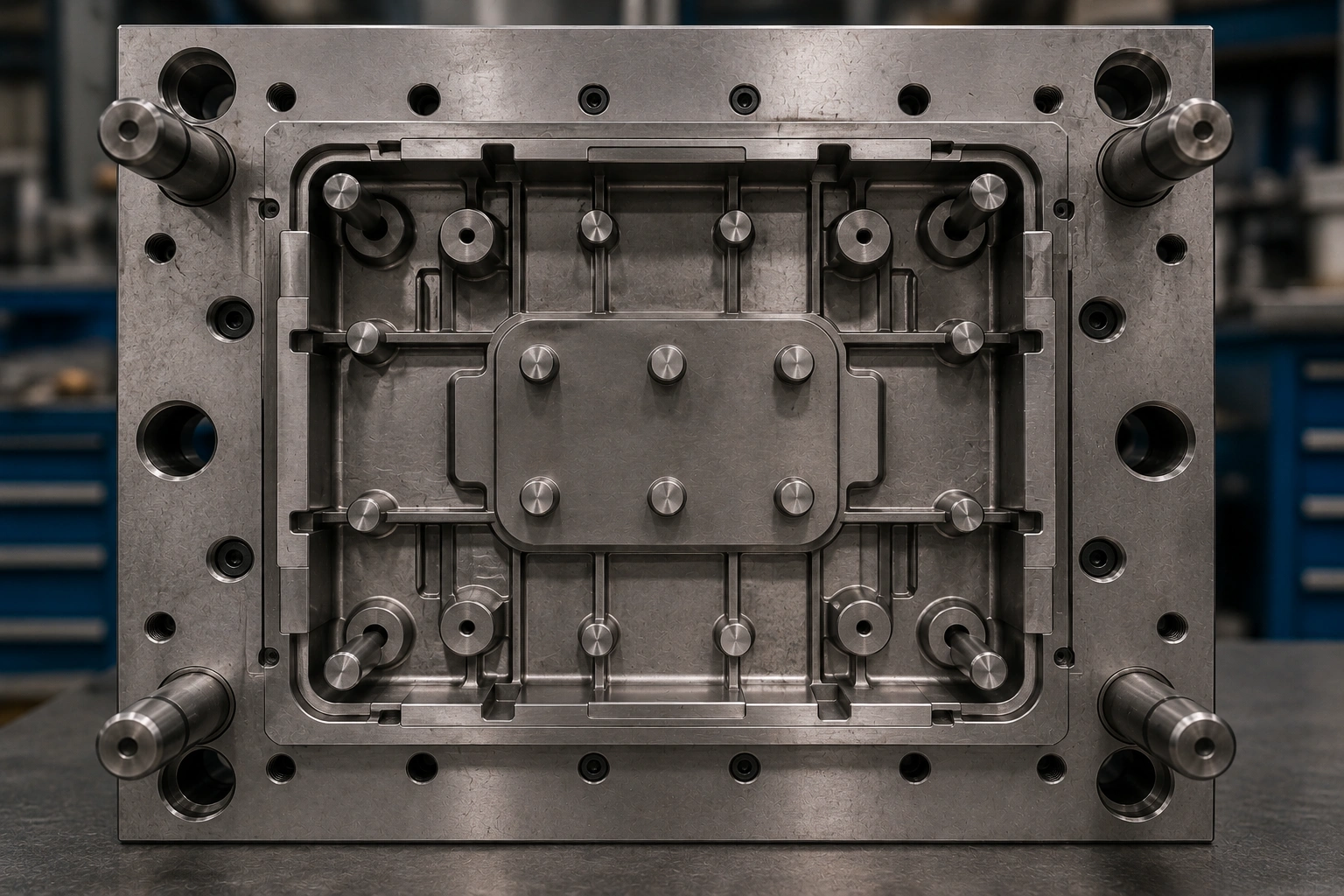

جانمایی و توزیع پینهای پران
تعداد زیاد پرانها بهتنهایی باعث عملکرد بهتر سیستم خروج نمیشود. مهمتر از تعداد، توزیع صحیح پرانها در نواحی دارای مقاومت بیشتر است.
اگر بیشتر پرانها در یک سمت قطعه قرار بگیرند، ممکن است قطعه هنگام خروج کج شود یا بخشی از آن همچنان روی ماهیچه باقی بماند. توزیع متعادل نیرو باعث میشود قطعه تا حد امکان بهصورت یکنواخت و همراستا با جهت بازشدن قالب حرکت کند.
در قطعات عمیق و جعبهای، معمولاً باید نیروی پران در اطراف دیوارهها و نواحی درگیر با ماهیچه توزیع شود. استفاده از یک یا چند پین در مرکز قطعه ممکن است برای غلبه بر نیروی جمعشدگی اطراف دیوارهها کافی نباشد.

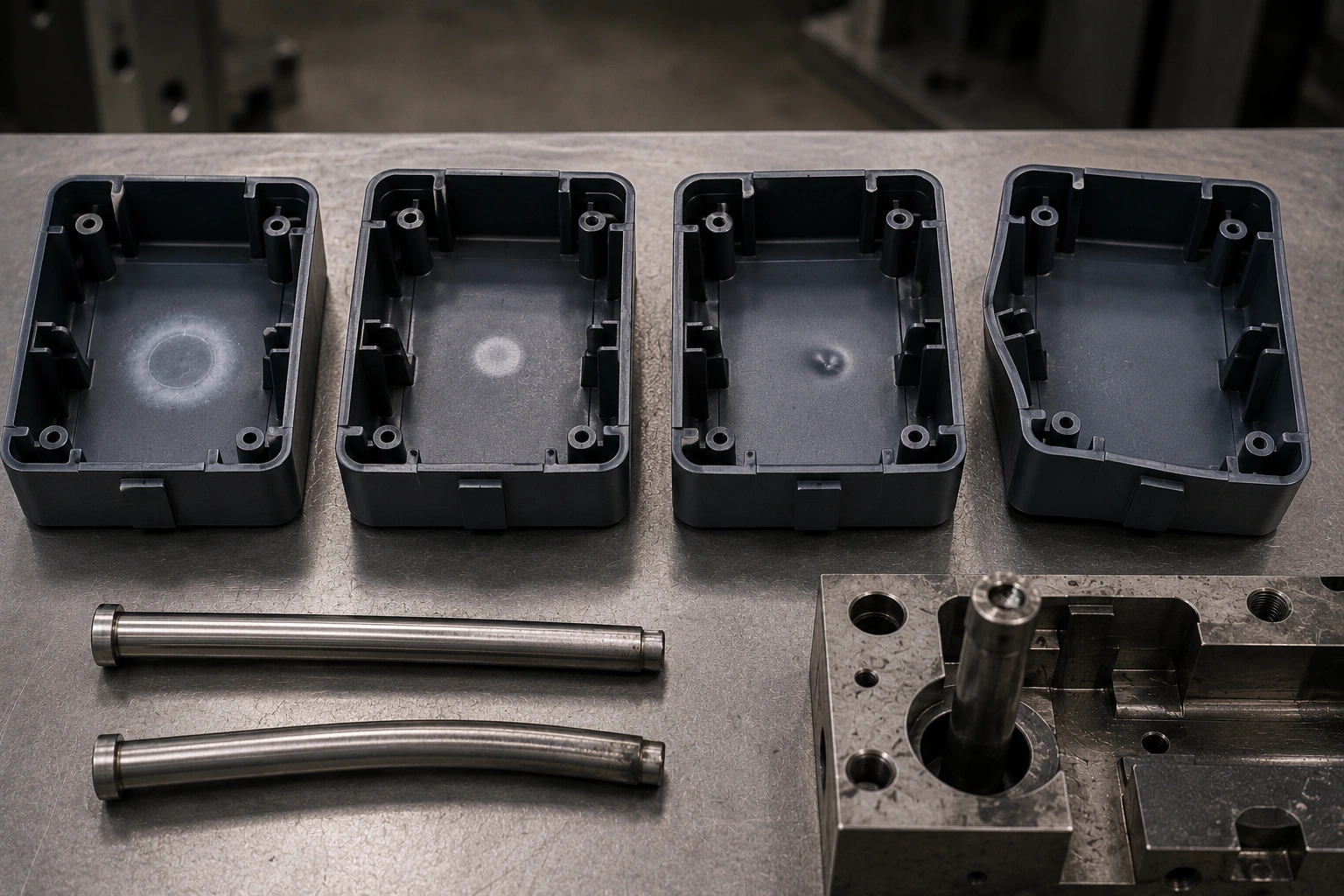

اثر پین پران روی قطعه
سطح انتهایی پین پران ممکن است به شکل یک دایره روی قطعه دیده شود. این اثر معمولاً در سمت داخلی یا غیرظاهری محصول قرار میگیرد؛ اما مقدار برجستگی، فرورفتگی یا تغییر رنگ آن به شرایط طراحی و تولید بستگی دارد.
همسطحنبودن انتهای پران با سطح قالب، فشار زیاد، دمای بالای قطعه هنگام خروج یا کمبودن سطح تماس میتواند اثر پران را افزایش دهد. همچنین وجود لقی نامناسب در اطراف پین ممکن است باعث ایجاد پلیسه یا نفوذ مواد مذاب به مسیر پران شود.
سطح انتهایی پین باید متناسب با سطح محل نصب ماشینکاری شود. اگر پران روی سطح منحنی یا زاویهدار قرار داشته باشد، انتهای آن نیز باید با فرم همان سطح هماهنگ شود و موقعیت چرخشی آن هنگام مونتاژ کنترل شود.
مزایای پین پران گرد
پران گرد به دلیل ساختار ساده، هزینه مناسب و امکان استفاده در بسیاری از قالبها کاربرد گستردهای دارد. تعویض نسبتاً آسان، تنوع ابعادی و امکان تهیه نمونههای استاندارد از دیگر مزایای آن هستند.
ماشینکاری مسیر دایرهای پران نیز در مقایسه با بعضی پرانهای دارای سطح مقطع خاص سادهتر است. به همین دلیل، در شرایطی که هندسه قطعه اجازه دهد، پین پران معمولاً یکی از گزینههای اقتصادی و قابلاعتماد برای سیستم خروج محسوب میشود.
محدودیتهای پین پران گرد
سطح تماس محدود یکی از مهمترین محدودیتهای پین پران است. در قطعات نازک یا قطعاتی که به نیروی خروج زیادی نیاز دارند، استفاده از تعداد کم پین ممکن است باعث تمرکز نیرو و آسیب به محصول شود.
همچنین در ریبهای بسیار باریک یا فضاهایی که امکان استفاده از قطر مناسب وجود ندارد، ممکن است پران تیغهای انتخاب بهتری باشد. برای قطعات حلقهای یا استوانهای نیز بوش پران میتواند نیرو را یکنواختتر از یک پین مرکزی منتقل کند.
نکته مهم: انتخاب پین پران فقط بر اساس قطر موجود در کاتالوگ انجام نمیشود. نیروی خروج قطعه، طول پران، محل تماس، استحکام ناحیه زیر پران و احتمال خمشدن یا کمانش باید همزمان بررسی شوند.

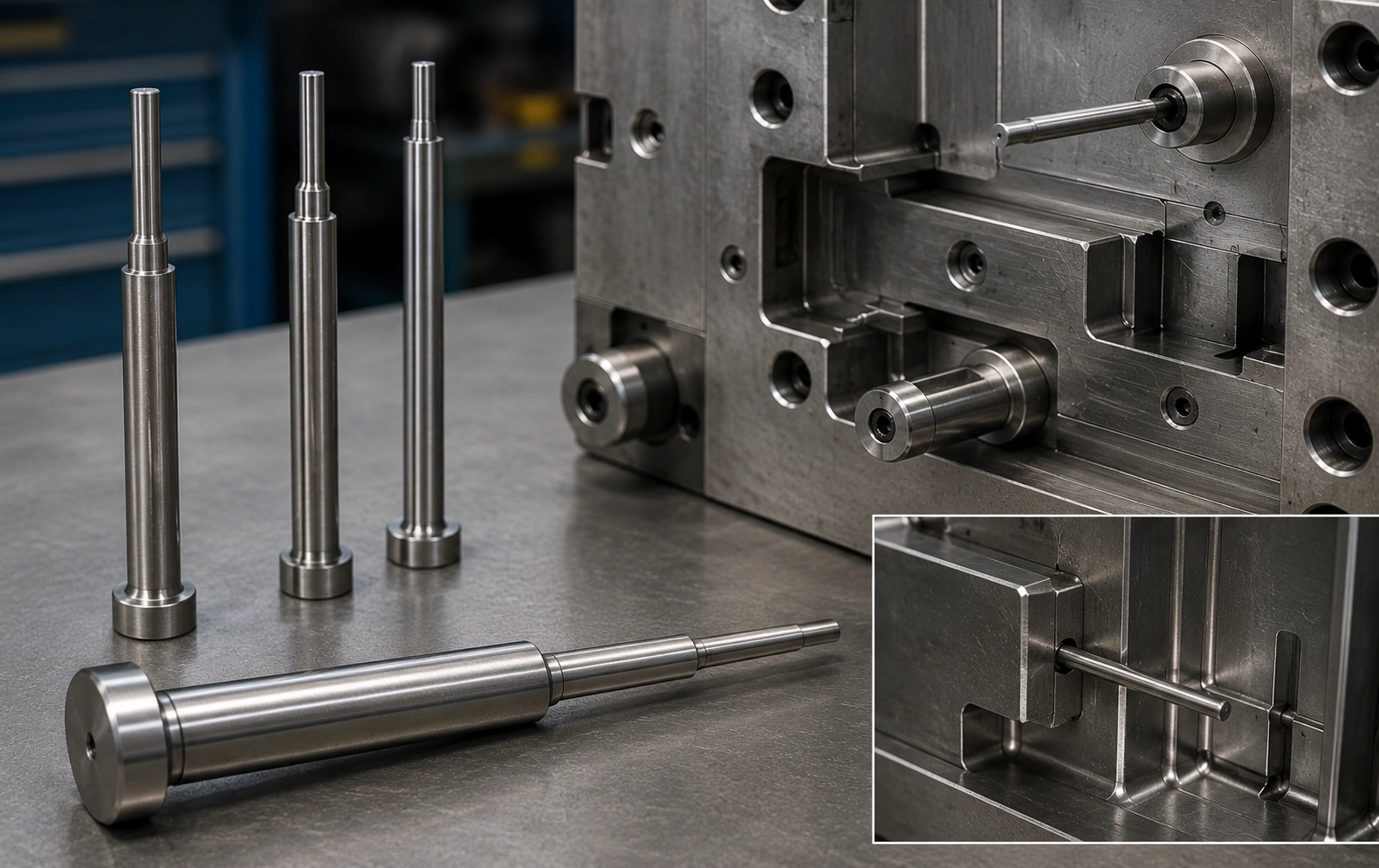

پران پلهای یا پران دو قطر (Stepped Ejector Pin)
پران پلهای نوعی پین پران است که قطر بخش کاری آن از قطر بدنه اصلی کوچکتر است. این ساختار امکان استفاده از یک نوک باریک در محل تماس با قطعه را فراهم میکند؛ درحالیکه بخش بزرگتر بدنه، استحکام و پایداری بیشتری برای پران ایجاد میکند.
برخلاف تصور رایج، پله موجود روی این نوع پران برای خروج قطعه از دو سطح متفاوت طراحی نشده است. وظیفه اصلی ساختار پلهای، ایجاد قطر کاری کوچکتر در بخشی از طول پران و حفظ قطر بزرگتر در قسمت اصلی بدنه است.
پران پلهای معمولاً زمانی استفاده میشود که فضای محل تماس با قطعه محدود باشد یا امکان استفاده از یک پین با قطر بزرگ در ناحیه کاری وجود نداشته باشد. بااینحال، استفاده از پران پلهای باید با توجه به نیروی خروج، طول بخش باریک و احتمال خمشدن یا شکست آن بررسی شود.
ساختار پران پلهای
پران پلهای معمولاً از سه بخش اصلی تشکیل میشود:
- سر پهن برای قرارگیری داخل صفحه نگهدارنده پران
- بدنه اصلی با قطر بزرگتر
- بخش کاری با قطر کوچکتر که با قطعه تماس دارد
تغییر قطر میان بدنه و قسمت کاری باید با فرم مناسبی انجام شود تا تمرکز تنش در محل پله کاهش پیدا کند. ایجاد گوشه تیز در ناحیه تغییر قطر میتواند مقاومت پران را کاهش دهد و احتمال ترک یا شکست را افزایش دهد.
در بسیاری از نمونههای استاندارد، محل تغییر قطر دارای شعاع یا انتقال کنترلشده است. هنگام طراحی مسیر پران در قالب نیز باید فضای کافی برای این بخش در نظر گرفته شود.
کاربرد پران پلهای
یکی از کاربردهای اصلی پران پلهای، انتقال نیروی پران به نواحی کوچک و محدود قطعه است. برای مثال، ممکن است محل مناسب پران در نزدیکی یک ریب، بوش کوچک یا فضای باریکی قرار داشته باشد که امکان استفاده از قطر کامل بدنه وجود نداشته باشد.
در چنین شرایطی، بخش باریک پران وارد ناحیه محدود میشود و بدنه ضخیمتر در قسمت بیشتری از مسیر، پایداری پران را حفظ میکند.
پران پلهای میتواند در موارد زیر استفاده شود:
- نواحی دارای فضای محدود
- زیر ریبهای باریک با ضخامت مناسب
- اطراف بوشها و جزئیات کوچک
- بخشهایی که به سطح تماس دایرهای کوچک نیاز دارند
- شرایطی که استفاده از پین باریک در تمام طول باعث کاهش استحکام میشود
انتخاب این نوع پران باید بر اساس هندسه قطعه و نیروی واقعی موردنیاز انجام شود. وجود فضای محدود بهتنهایی دلیل کافی برای استفاده از یک قطر بسیار کوچک نیست.
تفاوت پران پلهای با پین پران باریک
اگر یک پین پران با قطر کم در تمام طول ساخته شود، مقاومت آن در برابر خمشدن و کمانش کاهش پیدا میکند. در پران پلهای، تنها بخش موردنیاز دارای قطر کوچک است و قسمت اصلی بدنه با قطر بزرگتر ساخته میشود.
این ساختار میتواند نسبت به یک پران کاملاً باریک، استحکام بیشتری ایجاد کند؛ اما طول بخش نازک همچنان اهمیت زیادی دارد. هرچه قسمت باریک بلندتر باشد، احتمال تغییر شکل یا شکست آن در اثر نیروی جانبی و نیروی پران افزایش پیدا میکند.
به همین دلیل، بخش باریک باید تا حد امکان کوتاه و متناسب با محدودیت هندسی قالب طراحی شود.
اهمیت طول بخش باریک
طول قسمت کمقطر یکی از عوامل مهم در عملکرد پران پلهای است. اگر این بخش بدون نیاز بیشازحد بلند طراحی شود، مقاومت پران کاهش پیدا میکند و احتمال خمشدن، کمانش یا شکست افزایش مییابد.
همچنین وجود لقی نامناسب در مسیر بخش باریک میتواند باعث انحراف پران و سایش غیرعادی شود. مسیر هدایت پران باید بهگونهای ماشینکاری شود که حرکت محوری آن روان باشد و درعینحال، لقی بیشازحد ایجاد نشود.
در طراحی قالب بهتر است تغییر قطر تا حد امکان به ناحیه کاری نزدیک باشد تا طول آزاد قسمت باریک کاهش پیدا کند.
محدودیتهای پران پلهای
بخش کمقطر پران پلهای نسبت به بدنه اصلی حساستر است و ممکن است در برابر نیروی زیاد، بار جانبی یا حرکت نامناسب آسیب ببیند. به همین دلیل، نباید از قطر بسیار کوچک برای انتقال نیروی زیاد استفاده شود.
همچنین اگر قطعه هنگام خروج تمایل به کجشدن داشته باشد، ممکن است نیروی جانبی به بخش باریک وارد شود. توزیع نامناسب پرانها، گیرکردن قطعه روی ماهیچه یا بازگشت ناقص سیستم پران میتواند احتمال آسیب به این نوع پران را افزایش دهد.
در برخی هندسهها، استفاده از پران تیغهای یا تغییر محل پران میتواند راهکار مناسبتری نسبت به کاهش بیشازحد قطر پین باشد.
نکات طراحی و ساخت پران پلهای
هنگام انتخاب یا طراحی پران پلهای باید قطر بخش کاری، قطر بدنه، طول قسمت باریک، نیروی خروج و محل تغییر قطر بررسی شوند.
سطح انتهایی بخش کاری باید با سطح قالب هماهنگ باشد. اگر محل پران دارای انحنا یا زاویه باشد، نوک پران نیز باید متناسب با همان فرم ماشینکاری شود.
همچنین محل پله نباید در ناحیهای قرار بگیرد که حرکت پران را محدود کند یا باعث تماس نامناسب با قطعات قالب شود. استفاده از نمونههای استاندارد در صورت امکان میتواند ساخت، مونتاژ و تعویض پران را سادهتر کند.
نکته مهم: پران پلهای برای ایجاد دو مرحله پران استفاده نمیشود. هدف اصلی آن ایجاد قطر کاری کوچک در محل تماس با قطعه و حفظ قطر بزرگتر در بخش اصلی بدنه برای افزایش استحکام است.
پران تیغهای (Blade Ejector)
پران تیغهای نوعی پران با سطح مقطع باریک و مستطیلی است که معمولاً برای خروج قطعات دارای ریبهای نازک، دیوارههای باریک و نواحی محدود استفاده میشود. در بخشهایی که عرض فضای موجود برای نصب پین پران گرد کافی نیست، پران تیغهای میتواند نیروی خروج را در امتداد یک سطح باریک به قطعه منتقل کند.
برخلاف پین پران گرد که سطح تماس دایرهای دارد، سطح تماس پران تیغهای کشیده و مستطیلی است. این ویژگی باعث میشود پران با هندسه بعضی ریبها و دیوارههای باریک هماهنگی بیشتری داشته باشد؛ اما به دلیل ضخامت کم، طراحی، ساخت و هدایت آن به دقت بیشتری نیاز دارد.
پران تیغهای نباید فقط به دلیل سطح تماس متفاوت انتخاب شود. ضخامت تیغه، طول آزاد، نیروی خروج قطعه، جهت نصب و احتمال خمشدن باید پیش از استفاده بررسی شوند.
ساختار پران تیغهای
پران تیغهای معمولاً دارای یک بخش نگهدارنده در انتها، بدنه و قسمت کاری با سطح مقطع مستطیلی است. بخش انتهایی داخل صفحه نگهدارنده پران قرار میگیرد و قسمت تیغهای از مسیر ماشینکاریشده داخل قالب عبور میکند.
سطح انتهایی تیغه با محل موردنظر روی قطعه تماس دارد و هنگام حرکت صفحات پران، نیروی خروج را به ریب یا ناحیه باریک منتقل میکند.
در برخی ساختارها، تمام بخش کاری دارای مقطع مستطیلی است و در بعضی نمونهها، قسمت اصلی پران دارای مقطع بزرگتر یا فرم متفاوتی است و تنها بخش نزدیک به قطعه به شکل تیغه ساخته میشود. انتخاب ساختار به فضای موجود، طول پران و نیروی موردنیاز بستگی دارد.

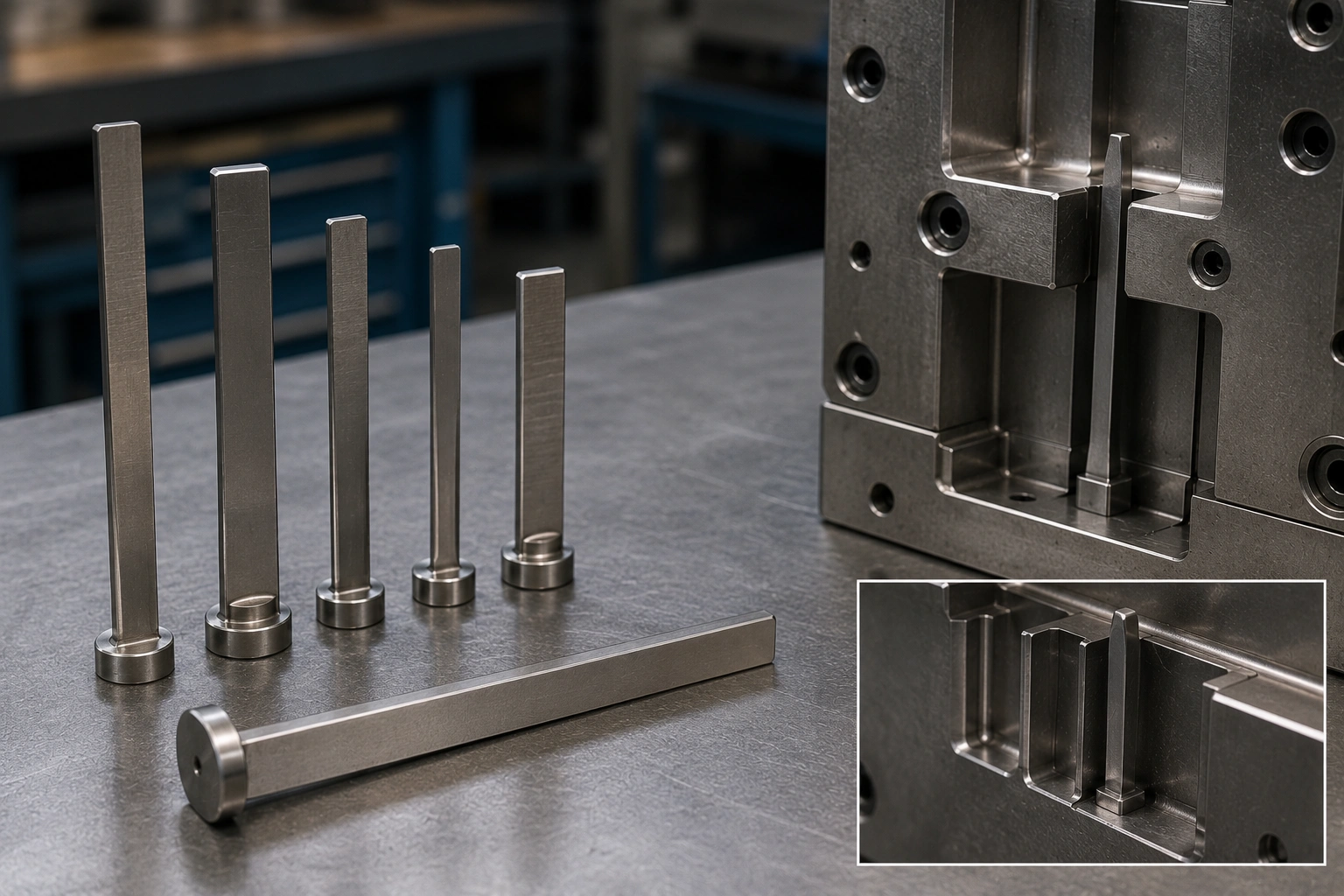

کاربرد پران تیغهای در ریبهای باریک
یکی از رایجترین کاربردهای پران تیغهای، خروج قطعات دارای ریبهای باریک و عمیق است. ریبها ممکن است هنگام خنکشدن به دلیل انقباض مواد به ماهیچه قالب بچسبند و برای جداشدن به نیروی پران نیاز داشته باشند.
اگر عرض ریب برای نصب یک پین گرد با قطر مناسب کافی نباشد، استفاده از پین بسیار نازک میتواند باعث افزایش فشار موضعی یا کاهش مقاومت پران شود. در چنین شرایطی، پران تیغهای میتواند سطح تماس خود را در امتداد طول ریب توزیع کند.
بااینحال، تیغه باید بهگونهای جانمایی شود که نیروی خروج به بخش مقاوم ریب وارد شود و باعث خمشدن، سفیدشدگی یا شکست آن نشود.
جهت قرارگیری پران تیغهای
پران تیغهای برخلاف پین گرد دارای جهت مشخص است و نمیتواند آزادانه حول محور خود بچرخد. سطح مستطیلی تیغه باید دقیقاً با جهت ریب یا محل تماس هماهنگ باشد.
چرخش یا نصب نادرست پران میتواند باعث تماس نامناسب با قطعه، گیرکردن در مسیر یا آسیب به لبههای محل نصب شود. به همین دلیل، موقعیت پران تیغهای باید در صفحه نگهدارنده کنترل شود تا جهت آن هنگام مونتاژ و عملکرد قالب تغییر نکند.
مسیر تیغه نیز باید با دقت ماشینکاری شود. لقی بیشازحد میتواند باعث نفوذ مواد و ایجاد پلیسه شود و لقی بسیار کم ممکن است حرکت پران را محدود کرده یا باعث سایش و گیرکردن آن شود.
ضخامت و مقاومت پران تیغهای
به دلیل سطح مقطع باریک، پران تیغهای در بعضی جهتها مقاومت کمتری در برابر خمشدن دارد. هرچه تیغه نازکتر و طول آزاد آن بیشتر باشد، حساسیت آن به نیروی جانبی، کمانش و شکست افزایش پیدا میکند.
برای کاهش احتمال آسیب، طول بخش باریک باید تا حد امکان کنترل شود و تیغه در مسیر مناسبی هدایت شود. همچنین نیروی خروج نباید فقط به یک پران تیغهای کوچک منتقل شود؛ مگر اینکه مقاومت قطعه و پران برای این شرایط بررسی شده باشد.
در قطعاتی که نیروی خروج زیادی دارند، ممکن است استفاده از چند پران، افزایش سطح تماس یا ترکیب پران تیغهای با پینهای گرد راهکار مناسبتری باشد.
اثر پران تیغهای روی قطعه
اثر پران تیغهای معمولاً به شکل یک خط یا سطح مستطیلی باریک روی قطعه دیده میشود. اگر انتهای تیغه با سطح قالب همسطح نباشد یا فشار موضعی زیادی ایجاد شود، این اثر میتواند بهصورت برجستگی، فرورفتگی یا سفیدشدگی ظاهر شود.
سطح انتهایی تیغه باید با فرم محل نصب هماهنگ باشد. اگر پران روی سطح زاویهدار یا منحنی قرار گرفته باشد، نوک تیغه نیز باید متناسب با همان سطح ماشینکاری شود.
بهتر است محل تماس پران تیغهای در بخش غیرظاهری قطعه قرار بگیرد؛ بهخصوص در محصولاتی که کیفیت سطح اهمیت زیادی دارد.
مزایای پران تیغهای
مهمترین مزیت پران تیغهای، امکان استفاده در فضاهای باریک و هماهنگی با ریبها و دیوارههایی است که نصب پین گرد در آنها دشوار است.
سطح تماس کشیده میتواند نیرو را در امتداد بخشی از ریب توزیع کند و در بعضی هندسهها نسبت به استفاده از یک پین گرد بسیار کوچک عملکرد مناسبتری داشته باشد.
محدودیتهای پران تیغهای
ماشینکاری مسیر مستطیلی، کنترل جهت نصب و حساسیت بیشتر به خمشدن از محدودیتهای این نوع پران هستند. پران تیغهای معمولاً نسبت به پین گرد به ساخت و مونتاژ دقیقتری نیاز دارد.
همچنین نباید تصور شود که پران تیغهای برای تمام قطعات نازک مناسب است. اگر سطح تماس، ضخامت تیغه یا محل قرارگیری بهدرستی انتخاب نشود، امکان آسیب به قطعه یا خود پران وجود دارد.
نکته مهم: پران تیغهای بیشتر برای ریبها و فضاهای باریک استفاده میشود؛ اما طول بخش باریک، جهت نصب و مقاومت آن در برابر خمشدن باید در طراحی بررسی شوند.

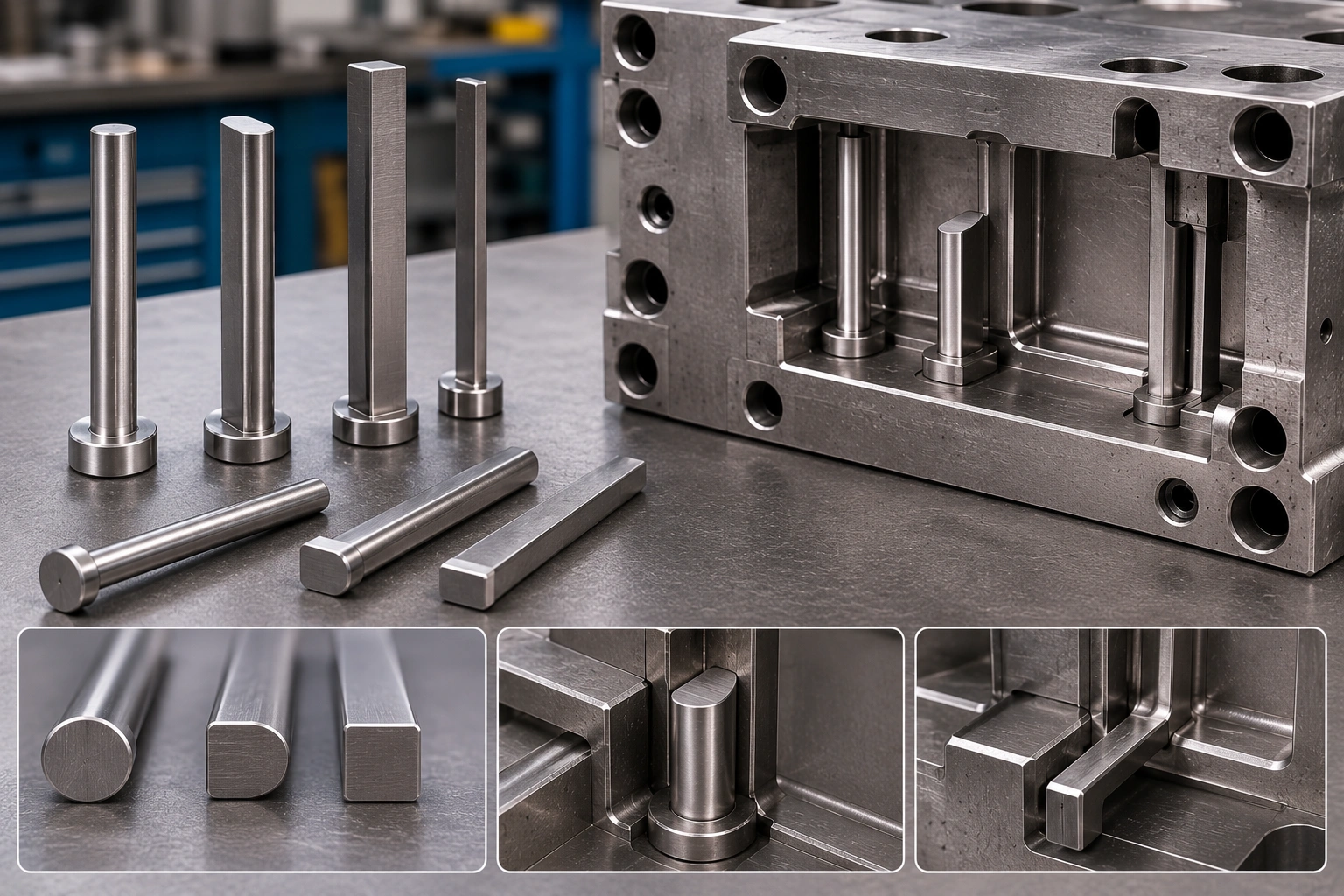

پران تخت و پران با مقطع D
پران تخت و پران با مقطع D از انواع پرانهای دارای سطح مقطع غیرمدور هستند که برای شرایط خاص هندسی در قالب تزریق پلاستیک استفاده میشوند. این پرانها زمانی کاربرد دارند که فضای موجود برای نصب پین گرد محدود باشد یا شکل محل تماس به سطحی تخت و نزدیک به دیواره نیاز داشته باشد.
پران با مقطع D دارای یک سطح منحنی و یک سطح تخت است. این فرم امکان قرارگیری پران در نزدیکی دیوارهها، لبهها و بعضی نواحی محدود را فراهم میکند. سطح تخت پران میتواند با هندسه محل تماس هماهنگ شود و فضای کمتری نسبت به یک پین گرد با قطر مشابه اشغال کند.
پران تخت نیز بسته به طراحی میتواند دارای سطح مقطع مستطیلی یا فرم تخت ماشینکاریشده باشد. این نوع پران برای انتقال نیرو به نواحی باریک یا سطوحی استفاده میشود که سطح تماس دایرهای پین گرد با هندسه آنها هماهنگ نیست.
اگرچه پران تخت، پران تیغهای و پران D شکل شباهتهایی دارند، این قطعات کاملاً یکسان نیستند. تفاوت در سطح مقطع، ضخامت، نسبت عرض به ضخامت و نحوه هدایت باعث میشود هرکدام برای شرایط مشخصی استفاده شوند.
ساختار پران با مقطع D
سطح مقطع پران D شکل از یک بخش منحنی و یک سطح صاف تشکیل میشود. بخش منحنی میتواند در مسیر دایرهای یا نیمهدایرهای قالب هدایت شود و سطح تخت در نزدیکی دیواره یا بخش محدود قطعه قرار بگیرد.
این ساختار در شرایطی کاربرد دارد که مرکز یک پران گرد نمیتواند بهاندازه کافی به دیواره نزدیک شود. حذف بخشی از سطح دایرهای، امکان قرارگیری سطح تماس در فاصله کمتری از لبه یا دیواره را فراهم میکند.
پران D شکل دارای جهت نصب مشخص است. سطح تخت باید دقیقاً در موقعیت طراحیشده قرار بگیرد و نباید هنگام عملکرد قالب حول محور خود بچرخد.
کاربرد پران D شکل در نزدیکی دیوارهها
در بعضی قطعات، نیروی خروج باید به ناحیهای نزدیک به دیواره منتقل شود؛ اما فضای کافی برای نصب یک پین گرد وجود ندارد. در این شرایط، سطح تخت پران D شکل میتواند به دیواره نزدیکتر شود و نیرو را در محل مناسبتری به قطعه منتقل کند.
این نوع پران ممکن است در نواحی زیر استفاده شود:
- نزدیک دیوارههای عمودی قطعه
- کنار ریبها و لبههای تقویتشده
- اطراف بوشها و جزئیات محدود
- بخشهایی که فضای نصب پین گرد کامل وجود ندارد
- محلهایی که سطح تماس باید با یک مرز مستقیم هماهنگ باشد
انتخاب پران D شکل باید بر اساس فضای واقعی قالب انجام شود. نزدیکبودن به دیواره بهتنهایی دلیل کافی برای استفاده از این نوع پران نیست و استحکام محل تماس نیز باید بررسی شود.
تفاوت پران D شکل با پران تیغهای
پران تیغهای معمولاً دارای سطح مقطع مستطیلی باریک است و بیشتر برای ریبها و شیارهای باریک استفاده میشود. در مقابل، پران D شکل بخشی از فرم دایرهای خود را حفظ میکند و معمولاً نسبت به یک تیغه بسیار نازک، سطح مقطع مقاومتری دارد.
ماشینکاری مسیر و نحوه هدایت این دو نوع پران نیز متفاوت است. پران تیغهای به مسیر مستطیلی و کنترل دقیق جهت نیاز دارد؛ درحالیکه پران D شکل میتواند با ترکیبی از سطح منحنی و تخت هدایت شود.
انتخاب میان این دو نوع به عرض فضای موجود، شکل محل تماس، نیروی خروج و محدودیتهای ماشینکاری بستگی دارد.
جلوگیری از چرخش پران
به دلیل غیرمدوربودن سطح مقطع، جهت پران D شکل و پران تخت باید ثابت باقی بماند. چرخش پران میتواند باعث ناهماهنگی سطح تخت با محل نصب، تماس با دیواره قالب یا گیرکردن در مسیر حرکت شود.
برای کنترل جهت، سر یا بخش نگهدارنده پران باید بهگونهای در صفحات پران تثبیت شود که امکان چرخش نداشته باشد. روش تثبیت به ساختار پران و طراحی مجموعه صفحات بستگی دارد.
در زمان مونتاژ نیز جهت سطح تخت باید بررسی شود؛ زیرا نصب اشتباه میتواند باعث آسیب به پران، اینسرت یا سطح قطعه شود.
ماشینکاری و لقی پرانهای غیرمدور
مسیر حرکت پرانهای غیرمدور نسبت به سوراخ ساده پین گرد به ماشینکاری دقیقتری نیاز دارد. سطح تخت و بخش منحنی باید بهگونهای ساخته شوند که پران بدون گیرکردن حرکت کند و درعینحال، لقی بیشازحد نداشته باشد.
لقی زیاد میتواند باعث نفوذ مواد مذاب و ایجاد پلیسه در اطراف محل پران شود. لقی بسیار کم نیز ممکن است در اثر انبساط حرارتی، آلودگی یا تغییرات جزئی ابعادی باعث افزایش اصطکاک و گیرکردن پران شود.
سطوح هدایت باید کیفیت مناسبی داشته باشند و در زمان سرویس قالب از نظر سایش، خطافتادگی و تجمع مواد بررسی شوند.
محدودیتهای پران تخت و D شکل
ساخت و نصب این پرانها معمولاً نسبت به پین گرد پیچیدهتر است. نیاز به کنترل جهت، ماشینکاری سطح مقطع خاص و دشواری بیشتر در تعویض یا تنظیم از محدودیتهای آنها محسوب میشود.
همچنین کاهش بخشی از سطح مقطع میتواند مقاومت پران را در بعضی جهتها کاهش دهد. ابعاد پران باید با توجه به نیروی خروج و طول آزاد انتخاب شود تا احتمال خمشدن یا شکست کاهش پیدا کند.
اگر امکان تغییر محل پران و استفاده از پین گرد استاندارد وجود داشته باشد، ممکن است ساخت قالب سادهتر و اقتصادیتر شود؛ اما در هندسههای محدود، پران تخت یا D شکل میتواند راهکار مناسبتری باشد.
نکته مهم: پران D شکل فقط برای جلوگیری از چرخش استفاده نمیشود. فرم تخت آن امکان جانمایی نزدیکتر به دیوارهها و هماهنگی بهتر با بعضی نواحی محدود قطعه را فراهم میکند؛ بااینحال، جهت پران باید هنگام نصب و عملکرد ثابت باقی بماند.

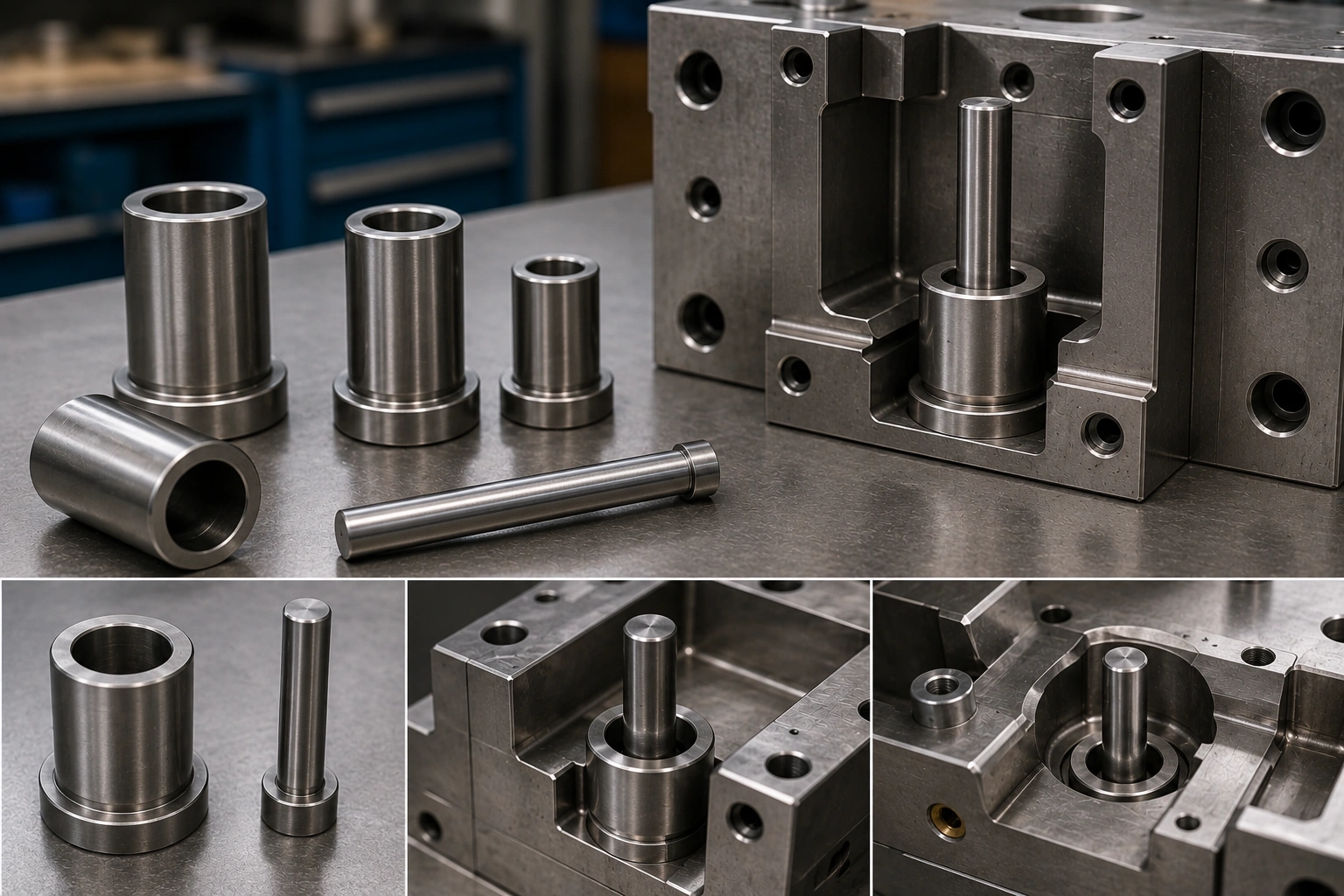

بوش پران یا پران لولهای (Sleeve Ejector)
بوش پران یا پران لولهای نوعی پران استوانهای و توخالی است که معمولاً برای خروج قطعات یا بخشهایی از قطعه استفاده میشود که دارای فرم دایرهای، بوش، پایه استوانهای یا سوراخ مرکزی هستند. این پران بهجای واردکردن نیرو در یک نقطه، نیروی خروج را در محیط یک سطح حلقهای توزیع میکند.
ساختار بوش پران معمولاً از یک بوش متحرک و یک پین یا ماهیچه مرکزی تشکیل میشود. بوش در اطراف پین مرکزی حرکت میکند و سطح انتهایی حلقهای آن با بخش موردنظر قطعه تماس دارد. هنگام حرکت سیستم پران، بوش به سمت جلو حرکت میکند؛ درحالیکه پین مرکزی در موقعیت طراحیشده باقی میماند.
توزیع نیرو در اطراف یک سطح دایرهای باعث میشود بوش پران برای بعضی قطعات استوانهای عملکرد یکنواختتری نسبت به استفاده از یک یا چند پین پران گرد داشته باشد. بااینحال، دقت ساخت، هممحوری اجزا و کنترل لقی میان بوش و پین مرکزی در عملکرد صحیح این سیستم اهمیت زیادی دارند.
ساختار بوش پران
بوش پران دارای یک سوراخ داخلی دقیق است که پین یا ماهیچه مرکزی از داخل آن عبور میکند. سطح خارجی بوش نیز داخل مسیر ماشینکاریشده در قالب حرکت میکند.
در این ساختار سه سطح اصلی وجود دارد:
- سطح داخلی بوش که با پین مرکزی در ارتباط است
- سطح خارجی بوش که داخل مسیر قالب هدایت میشود
- سطح انتهایی حلقهای که نیروی پران را به قطعه منتقل میکند
حرکت بوش باید بدون گیرکردن انجام شود و درعینحال، لقی میان اجزا نباید بهاندازهای باشد که مواد مذاب وارد فضای بین بوش و پین مرکزی شوند و پلیسه ایجاد کنند.
قسمت انتهایی بوش معمولاً با سطح ماهیچه یا محل قرارگیری قطعه همسطح میشود. هنگام فعالشدن سیستم پران، بوش از این سطح جلو میآید و قطعه را در امتداد محور خود از ماهیچه جدا میکند.
کاربرد بوش پران در قطعات استوانهای
بوش پران در قطعات یا نواحی دارای هندسه دایرهای و استوانهای کاربرد دارد. برای مثال، ممکن است قطعه دارای یک بوش داخلی، پایه پیچ، برجستگی حلقهای یا سوراخ مرکزی باشد که هنگام خنکشدن روی پین ماهیچه جمع شود.
در چنین شرایطی، استفاده از یک پین پران در کنار بوش ممکن است نیرو را بهصورت نامتقارن منتقل کند و باعث کجشدن یا تغییر شکل ناحیه استوانهای شود. بوش پران با واردکردن نیرو در اطراف محیط قطعه، امکان خروج یکنواختتری را فراهم میکند.
برخی کاربردهای رایج بوش پران عبارتاند از:
- اطراف پایههای استوانهای
- بوشهای محل پیچ
- قطعات دارای سوراخ مرکزی
- قطعات حلقهای
- بعضی درپوشها و اجزای دایرهای
- نواحی استوانهای که روی پین ماهیچه جمع میشوند
انتخاب بوش پران باید بر اساس قطر داخلی، قطر خارجی، ضخامت دیواره قطعه و نیروی موردنیاز برای خروج انجام شود.
توزیع یکنواخت نیروی پران
یکی از مزایای اصلی بوش پران، ایجاد سطح تماس حلقهای است. این سطح میتواند نیروی خروج را در اطراف یک ناحیه استوانهای توزیع کند و تمرکز فشار در یک نقطه را کاهش دهد.
اگر از چند پین گرد در اطراف یک بوش کوچک استفاده شود، ممکن است محدودیت فضا یا توزیع نامناسب نیرو باعث ایجاد اثر پران یا تغییر شکل شود. بوش پران در بعضی هندسهها میتواند نیروی متقارنتری ایجاد کند.
بااینحال، یکنواختبودن نیروی خروج به هممحوری صحیح بوش، پین مرکزی و هندسه قطعه وابسته است. انحراف یا لقی نامناسب میتواند باعث تماس یکطرفه، سایش یا حرکت نامتعادل شود.
اهمیت هممحوری بوش و پین مرکزی
بوش پران باید نسبت به پین یا ماهیچه مرکزی هممحور باشد. اگر محور این دو قطعه با یکدیگر تطابق نداشته باشد، بوش هنگام حرکت ممکن است با پین تماس پیدا کند و دچار سایش، خطافتادگی یا گیرکردن شود.
ماشینکاری مسیر بوش، محل نصب پین مرکزی و صفحات نگهدارنده باید با دقت انجام شود. همچنین حرکت صفحات پران نباید باعث اعمال نیروی جانبی به بوش شود.
در زمان مونتاژ و سرویس قالب، سطح داخلی بوش و سطح خارجی پین مرکزی باید از نظر سایش، خراش و تجمع مواد بررسی شوند.
لقی میان بوش پران و پین مرکزی
میان سطح داخلی بوش و پین مرکزی باید لقی مناسبی وجود داشته باشد تا بوش بتواند آزادانه حرکت کند. لقی بسیار کم ممکن است در اثر افزایش دما، آلودگی یا تغییرات ابعادی باعث گیرکردن اجزا شود.
در مقابل، لقی بیشازحد میتواند امکان نفوذ مواد مذاب به فضای میان بوش و پین را افزایش دهد. این مشکل ممکن است باعث ایجاد پلیسه، اختلال در حرکت بوش یا افزایش نیاز به سرویس و تمیزکاری شود.
مقدار لقی باید بر اساس قطر، طول درگیری، جنس اجزا، دمای کاری و شرایط قالب تعیین شود و نمیتوان یک مقدار ثابت را برای تمام قالبها در نظر گرفت.
اثر بوش پران روی قطعه
اثر بوش پران معمولاً به شکل یک خط یا سطح حلقهای روی قطعه دیده میشود. اگر سطح انتهایی بوش با سطح قالب همسطح نباشد، ممکن است یک برجستگی یا فرورفتگی دایرهای روی محصول ایجاد شود.
فشار زیاد، دمای بالای قطعه هنگام پران یا سطح تماس نامناسب نیز میتواند باعث سفیدشدگی یا تغییر شکل در اطراف ناحیه حلقهای شود.
سطح انتهایی بوش باید با فرم محل نصب هماهنگ باشد. اگر سطح قطعه دارای انحنا یا زاویه باشد، انتهای بوش نیز باید متناسب با همان هندسه ماشینکاری شود.
محدودیتهای بوش پران
ساخت بوش پران نسبت به پین پران گرد به ماشینکاری و مونتاژ دقیقتری نیاز دارد. وجود سطوح داخلی و خارجی متحرک، حساسیت به هممحوری و احتمال سایش میان بوش و پین مرکزی از محدودیتهای این سیستم هستند.
ضخامت دیواره بوش نیز باید بهاندازهای باشد که مقاومت کافی در برابر نیروی پران و سایش داشته باشد. استفاده از بوش بسیار نازک ممکن است ساخت، سختکاری و عملکرد آن را دشوار کند.
همچنین فضای موردنیاز برای نصب و هدایت بوش باید با کانالهای خنککاری، پیچها و سایر اجزای قالب هماهنگ شود.
نکته مهم: بوش پران به دلیل سطح تماس حلقهای میتواند نیروی خروج را در اطراف نواحی استوانهای بهصورت یکنواختتری توزیع کند؛ اما عملکرد صحیح آن به هممحوری دقیق و لقی مناسب میان بوش و پین مرکزی وابسته است.

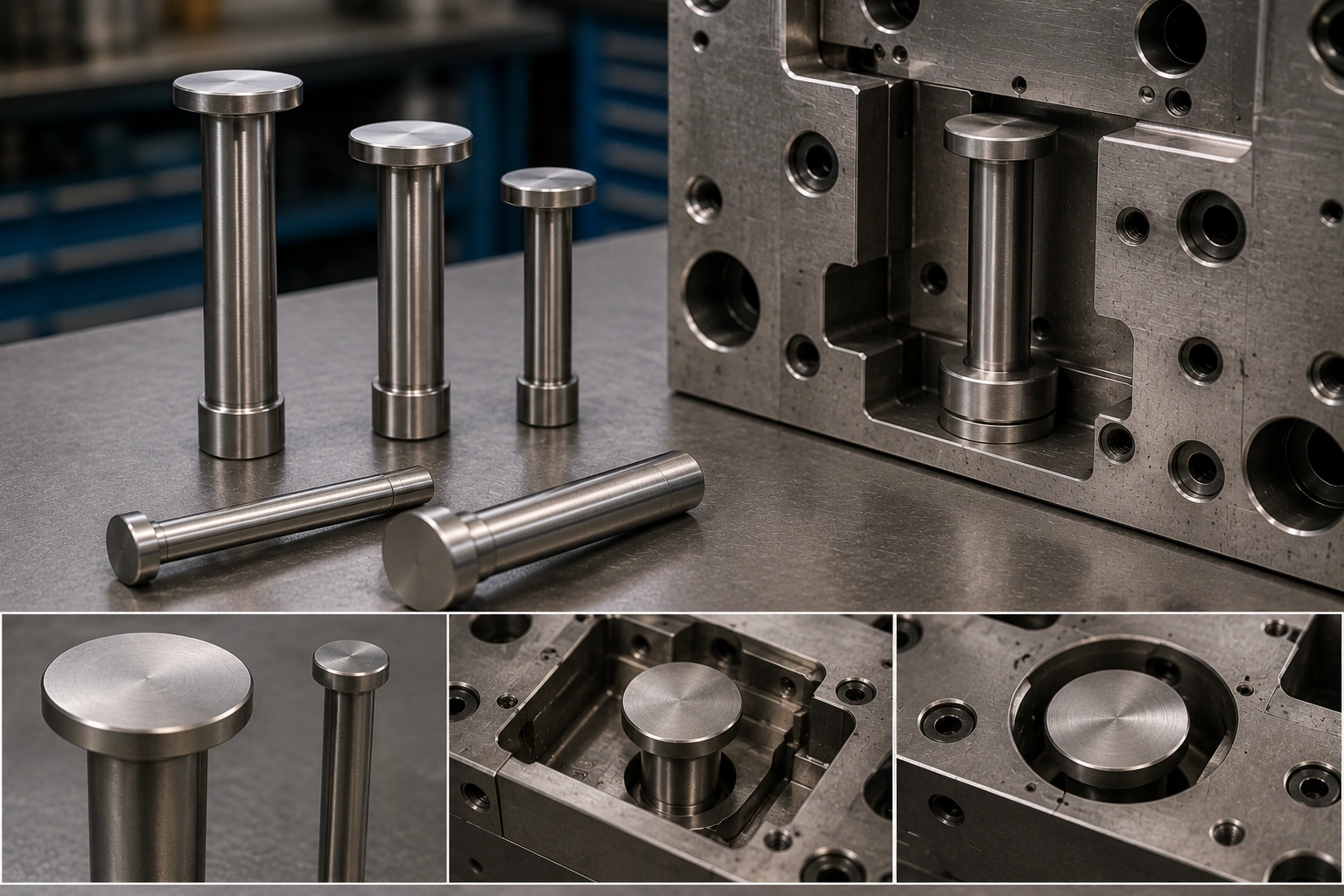

پران سوپاپی یا پران قارچی (Valve Ejector)
پران سوپاپی نوعی پران با سطح انتهایی بزرگتر از بدنه است که برای افزایش سطح تماس با قطعه و توزیع نیروی خروج در ناحیه وسیعتر استفاده میشود. شکل سر این پران معمولاً بهصورت دایرهای، تخت یا کمی مخروطی طراحی میشود و به دلیل شباهت ظاهری به سوپاپ، با نام پران سوپاپی شناخته میشود.
در برخی قالبها، سطح بزرگ پران سوپاپی علاوه بر انتقال نیروی مکانیکی، میتواند هنگام شروع حرکت مسیر محدودی برای ورود هوا میان قطعه و سطح ماهیچه ایجاد کند. ورود هوا به کاهش خلأ و چسبندگی قطعه کمک میکند؛ اما همه پرانهای سوپاپی دارای سیستم هوای فشرده نیستند و نباید عملکرد آنها را همیشه با پران هوایی یکسان در نظر گرفت.
پران سوپاپی بیشتر در قطعاتی کاربرد دارد که سطح تماس یک پین پران معمولی برای انتقال نیروی خروج کافی نیست یا احتمال ایجاد اثر پران، فرورفتگی و تغییر شکل در اثر تمرکز نیرو وجود دارد.
ساختار پران سوپاپی
پران سوپاپی معمولاً از یک بدنه استوانهای و یک سر با قطر بزرگتر تشکیل میشود. سطح انتهایی سر پران با فرم محل نصب در ماهیچه هماهنگ میشود و در حالت برگشته باید بهدرستی روی نشیمن خود قرار بگیرد.
هنگام حرکت سیستم پران، سر سوپاپی از سطح ماهیچه جلو میآید و نیروی خروج را در سطح بزرگتری به قطعه منتقل میکند. افزایش سطح تماس میتواند فشار موضعی واردشده به پلاستیک را کاهش دهد و خروج قطعه را یکنواختتر کند.
محل اتصال سر بزرگ به ساق پران باید مقاومت کافی داشته باشد؛ زیرا تغییر سطح مقطع میتواند ناحیهای حساس به تمرکز تنش ایجاد کند. ابعاد سر، قطر بدنه و شکل محل اتصال باید بر اساس نیروی خروج و فضای موجود در قالب انتخاب شوند.
کاربرد پران سوپاپی در قطعات عمیق
قطعات عمیق مانند بعضی ظروف، محفظهها و قطعات جعبهای ممکن است پس از خنکشدن روی ماهیچه جمع شوند. در این شرایط، علاوه بر اصطکاک میان قطعه و ماهیچه، اختلاف فشار هوا نیز میتواند خروج را دشوارتر کند.
سطح بزرگ پران سوپاپی امکان انتقال نیروی بیشتر به بخش مقاوم قطعه را فراهم میکند. همچنین حرکت اولیه سر پران میتواند در بعضی طراحیها به ورود هوا میان قطعه و ماهیچه کمک کند و اثر مکش را کاهش دهد.
بااینحال، استفاده از پران سوپاپی بهتنهایی نمیتواند مشکلات ناشی از زاویه خروج کم، بافت سطح نامناسب یا انقباض زیاد قطعه روی ماهیچه را برطرف کند. طراحی هندسه قطعه و ماهیچه همچنان نقش اصلی را در کاهش نیروی خروج دارد.
تفاوت پران سوپاپی با پین پران گرد
پین پران گرد معمولاً دارای بدنهای با قطر تقریباً ثابت است و سطح انتهایی آن متناسب با قطر پین، نیروی خروج را به قطعه منتقل میکند. در مقابل، سر پران سوپاپی از بدنه بزرگتر است و سطح تماس وسیعتری ایجاد میکند.
افزایش سطح تماس میتواند احتمال فرورفتگی یا سفیدشدگی ناشی از فشار موضعی را کاهش دهد؛ اما برای نصب سر بزرگتر به فضای بیشتری روی ماهیچه نیاز است.
ماشینکاری محل نشیمن پران سوپاپی نیز نسبت به سوراخ ساده پین پران پیچیدهتر است و باید بهگونهای انجام شود که سر پران در حالت بسته با سطح قالب هماهنگ باشد.
تفاوت پران سوپاپی با پران هوایی
پران سوپاپی و پران هوایی ممکن است از نظر ظاهری یا عملکرد اولیه شباهت داشته باشند؛ اما الزاماً یک سیستم نیستند.
پران سوپاپی میتواند فقط با حرکت مکانیکی صفحات پران فعال شود و نیروی خروج را از طریق سطح بزرگ خود به قطعه منتقل کند. در مقابل، پران هوایی از هوای فشرده برای شکستن خلأ یا کمک به جداشدن قطعه استفاده میکند.
در بعضی طراحیها، پران سوپاپی به کانال هوای فشرده متصل میشود و هر دو عملکرد مکانیکی و هوایی را انجام میدهد. بنابراین برای تشخیص عملکرد واقعی باید ساختار داخلی قالب و مسیرهای هوا بررسی شوند.
سطح تماس و اثر پران روی قطعه
سطح بزرگ پران سوپاپی میتواند نیروی خروج را در ناحیه وسیعتری توزیع کند؛ اما اثر آن ممکن است به شکل یک دایره با قطر نسبتاً بزرگ روی قطعه دیده شود.
به همین دلیل، بهتر است محل پران در بخش غیرظاهری محصول انتخاب شود. اگر قرارگیری آن روی سطح قابل مشاهده اجتنابناپذیر باشد، فرم و محل اثر پران باید از مرحله طراحی قطعه در نظر گرفته شود.
سطح انتهایی پران باید با انحنا یا زاویه محل نصب هماهنگ باشد. اختلاف ارتفاع میان سر پران و سطح ماهیچه میتواند باعث ایجاد برجستگی، فرورفتگی یا خط مشخص روی قطعه شود.
اهمیت نشیمن پران سوپاپی
سر پران سوپاپی در حالت برگشته باید بهدرستی روی نشیمن خود قرار بگیرد. تماس ناقص یا وجود آلودگی در این ناحیه ممکن است باعث باقیماندن فاصله، ایجاد پلیسه یا تغییر شکل سطح قطعه شود.
نشیمن باید با دقت ماشینکاری شود و حرکت پران بدون لقی جانبی غیرمجاز انجام گیرد. همچنین در زمان سرویس قالب، سطح نشیمن باید از نظر سایش، خراش و تجمع مواد بررسی شود.
اگر پران به سیستم هوای فشرده متصل باشد، آببندی مسیر هوا و جلوگیری از نشتی نیز اهمیت بیشتری پیدا میکند.
محدودیتهای پران سوپاپی
پران سوپاپی نسبت به پین پران گرد به فضای نصب و ماشینکاری بیشتری نیاز دارد. قطر بزرگ سر ممکن است با کانالهای خنککاری، پیچها، مغزیها یا سایر اجزای قالب تداخل ایجاد کند.
ساخت نشیمن، تنظیم سطح انتهایی و کنترل حرکت این پران نیز میتواند هزینه و زمان ساخت قالب را افزایش دهد. در صورت طراحی نامناسب، امکان گیرکردن، ایجاد پلیسه در اطراف سر یا باقیماندن اثر بزرگ روی قطعه وجود دارد.
بنابراین استفاده از پران سوپاپی باید بر اساس نیاز واقعی قطعه انجام شود و نباید فقط به دلیل سطح تماس بزرگتر جایگزین پینهای پران معمولی شود.
نکته مهم: همه پرانهای سوپاپی با هوای فشرده کار نمیکنند. وظیفه اصلی این پران افزایش سطح تماس و توزیع نیروی خروج است؛ اما در بعضی طراحیها میتوان آن را با مسیر هوا ترکیب کرد تا به کاهش خلأ میان قطعه و ماهیچه کمک کند.

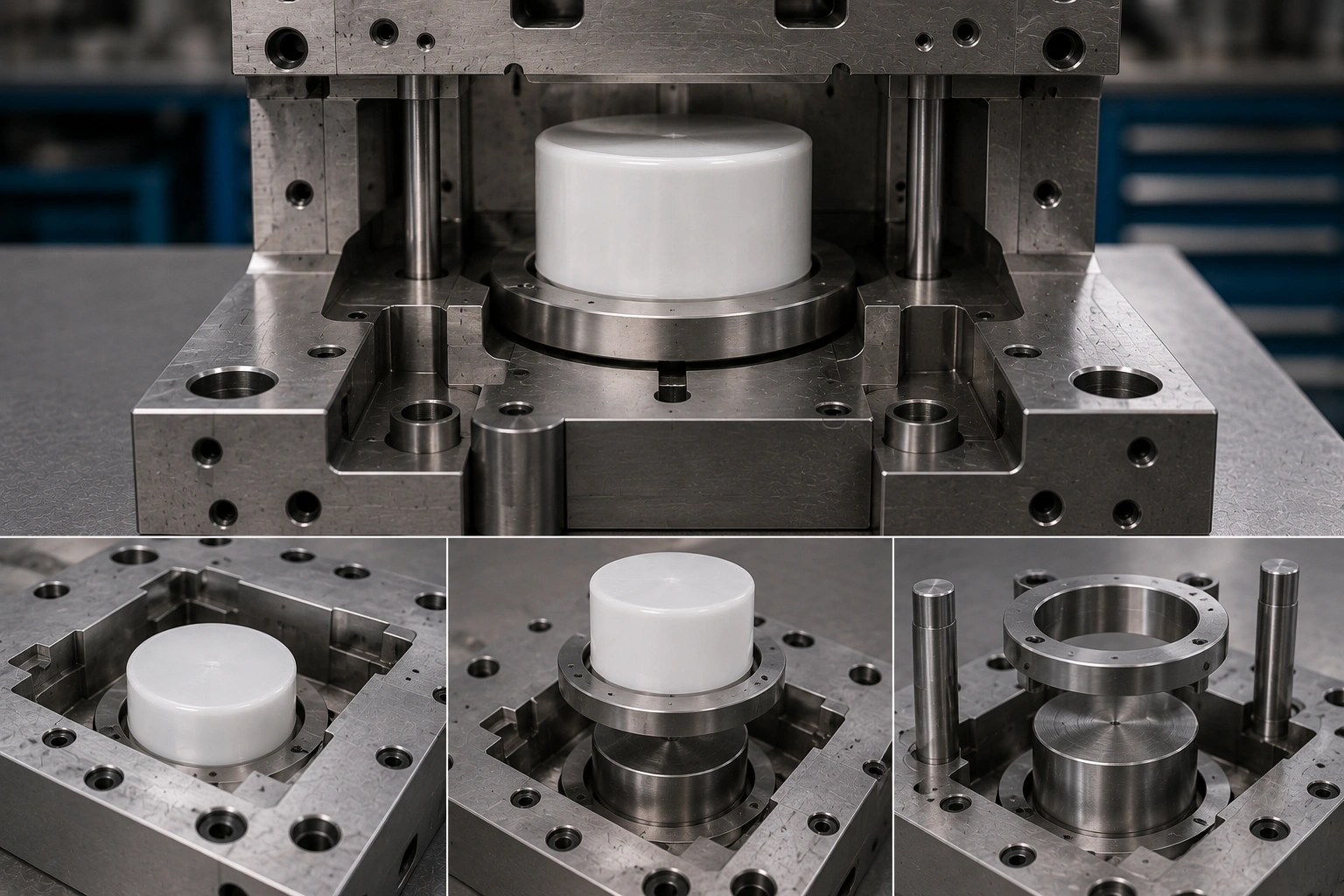

پران صفحهای یا صفحه پران (Stripper Plate Ejector)
پران صفحهای یکی از روشهای خروج قطعه در قالب تزریق پلاستیک است که بهجای واردکردن نیرو در چند نقطه محدود، نیروی پران را در سطح یا محیط بزرگتری از قطعه توزیع میکند. در این سیستم، یک صفحه متحرک با حرکت به سمت جلو، قطعه را از روی ماهیچه جدا میکند.
این روش معمولاً برای قطعاتی استفاده میشود که استفاده از پینهای پران باعث تمرکز نیرو، ایجاد اثر پران یا تغییر شکل میشود. قطعات دایرهای، استوانهای، نازک یا قطعاتی که به نیروی خروج یکنواخت در اطراف محیط خود نیاز دارند، میتوانند گزینه مناسبی برای استفاده از پران صفحهای باشند.
برخلاف پین پران که فقط در نقاط مشخصی با قطعه تماس دارد، صفحه پران سطح تماس گستردهتری ایجاد میکند. به همین دلیل، نیروی خروج میتواند یکنواختتر منتقل شود و احتمال ایجاد فرورفتگی موضعی کاهش پیدا کند.
ساختار صفحه پران
سیستم پران صفحهای معمولاً از یک صفحه متحرک تشکیل میشود که در اطراف ماهیچه یا بخش مشخصی از قالب قرار دارد. سطح جلویی صفحه با بخشی از قطعه تماس پیدا میکند و هنگام فعالشدن سیستم پران، صفحه در راستای بازشدن قالب به سمت جلو حرکت میکند.
ماهیچه اصلی معمولاً در موقعیت خود ثابت باقی میماند و صفحه پران در اطراف آن حرکت میکند. با جلوآمدن صفحه، قطعه بهصورت یکنواخت از روی ماهیچه جدا میشود.
حرکت صفحه باید کاملاً هدایتشده و موازی با سطح قالب باشد. اگر یک سمت صفحه بیشتر از سمت دیگر حرکت کند، احتمال گیرکردن، سایش یا واردشدن نیروی نامتعادل به قطعه افزایش پیدا میکند.
کاربرد پران صفحهای در قطعات دایرهای
یکی از کاربردهای رایج پران صفحهای، خروج قطعات دایرهای و استوانهای است. این قطعات ممکن است هنگام خنکشدن بهصورت یکنواخت روی ماهیچه جمع شوند و برای خروج به نیروی متقارن در اطراف محیط نیاز داشته باشند.
در چنین شرایطی، استفاده از چند پین پران میتواند نیرو را فقط در نقاط مشخصی وارد کند. اگر ضخامت قطعه کم باشد یا نیروی خروج زیاد باشد، احتمال تغییر شکل یا ایجاد اثر پران افزایش پیدا میکند.
صفحه پران با تماس در اطراف محیط قطعه میتواند نیروی خروج را یکنواختتر توزیع کند و قطعه را بدون کجشدن از روی ماهیچه جدا کند.
کاربرد صفحه پران در قطعات نازک
قطعات دارای دیواره نازک ممکن است مقاومت کافی برای تحمل نیروی متمرکز پینهای پران را نداشته باشند. واردشدن نیروی زیاد در سطح کوچک میتواند باعث فرورفتگی، سفیدشدگی، خمشدن یا آسیب به قطعه شود.
استفاده از صفحه پران میتواند سطح تماس را افزایش دهد و فشار واردشده به هر بخش از قطعه را کاهش دهد. البته محل تماس صفحه باید دارای استحکام کافی باشد و هندسه قطعه امکان انتقال یکنواخت نیرو را فراهم کند.
پران صفحهای برای تمام قطعات نازک مناسب نیست و انتخاب آن باید با توجه به شکل قطعه، محل خط جدایش و ساختار ماهیچه انجام شود.
تفاوت صفحه پران با صفحات سیستم پران
صفحه پران یا Stripper Plate نباید با صفحات نگهدارنده پران در پشت قالب اشتباه گرفته شود.
صفحات سیستم پران در بخش پشتی نیمه متحرک قرار دارند و وظیفه آنها نگهداری و حرکتدادن پینهای پران، بوشهای پران و سایر اجزای خروج است. این صفحات معمولاً تماس مستقیمی با قطعه پلاستیکی ندارند.
در مقابل، صفحه پران در نزدیکی سطح قالب قرار میگیرد و مستقیماً با قطعه تماس دارد. حرکت این صفحه باعث جداشدن قطعه از روی ماهیچه میشود.
هدایت و حرکت موازی صفحه پران
یکی از مهمترین الزامات طراحی صفحه پران، حفظ حرکت موازی و یکنواخت آن است. صفحه معمولاً دارای سطح تماس و ابعاد بیشتری نسبت به یک پران منفرد است و هرگونه کجشدن میتواند باعث گیرکردن آن روی ماهیچه یا اجزای راهنما شود.
برای کنترل حرکت، باید از سیستم هدایت مناسب استفاده شود. محل اعمال نیروی پران نیز باید بهگونهای باشد که نیرو بهصورت متعادل به صفحه منتقل شود.
اگر نیروی محرک فقط در یک سمت صفحه متمرکز شود یا اجزای هدایت دچار لقی و سایش باشند، صفحه ممکن است هنگام حرکت منحرف شود و به قالب آسیب وارد کند.
لقی میان صفحه پران و ماهیچه
میان صفحه پران و بخشهای ثابت قالب باید لقی مناسبی وجود داشته باشد تا صفحه بتواند آزادانه حرکت کند. لقی بسیار کم ممکن است در اثر انبساط حرارتی، آلودگی یا تغییرات ابعادی باعث گیرکردن صفحه شود.
در مقابل، لقی بیشازحد میتواند باعث نفوذ مواد مذاب و ایجاد پلیسه در محل تماس شود. همچنین ممکن است خط مشخصی روی قطعه ایجاد شود یا کیفیت سطح کاهش پیدا کند.
سطوح حرکتی باید با دقت ماشینکاری شوند و در زمان سرویس قالب از نظر سایش، خراش و تجمع مواد بررسی شوند.
مزایای پران صفحهای
مهمترین مزیت پران صفحهای، توزیع نیروی خروج در سطح یا محیط بزرگتر است. این ویژگی میتواند احتمال تمرکز تنش و ایجاد اثر پران را کاهش دهد.
از دیگر مزایای این سیستم میتوان به موارد زیر اشاره کرد:
- خروج یکنواخت قطعات دایرهای و استوانهای
- کاهش احتمال کجشدن قطعه هنگام خروج
- کاهش فشار موضعی روی قطعات نازک
- کاهش تعداد آثار پین پران روی سطح قطعه
- امکان انتقال نیروی بیشتر به نواحی گسترده
محدودیتهای پران صفحهای
ساخت سیستم پران صفحهای معمولاً پیچیدهتر و پرهزینهتر از استفاده از پینهای پران معمولی است. ماشینکاری دقیق صفحه، ایجاد سیستم هدایت، کنترل لقی و هماهنگی حرکت اجزا میتواند زمان و هزینه ساخت قالب را افزایش دهد.
صفحه متحرک همچنین فضای بیشتری در ساختار قالب اشغال میکند و ممکن است طراحی کانالهای خنککاری، پیچها و سایر اجزا را محدود کند.
در صورت هدایت نامناسب، احتمال کجشدن، گیرکردن و سایش صفحه وجود دارد. به همین دلیل، استفاده از پران صفحهای باید بر اساس نیاز واقعی قطعه و مزایای فنی آن انجام شود.
نکته مهم: صفحه پران با صفحات نگهدارنده پینهای پران تفاوت دارد. صفحه پران در نزدیکی سطح قالب قرار میگیرد، مستقیماً با قطعه تماس دارد و با حرکت یکنواخت، قطعه را از روی ماهیچه جدا میکند.

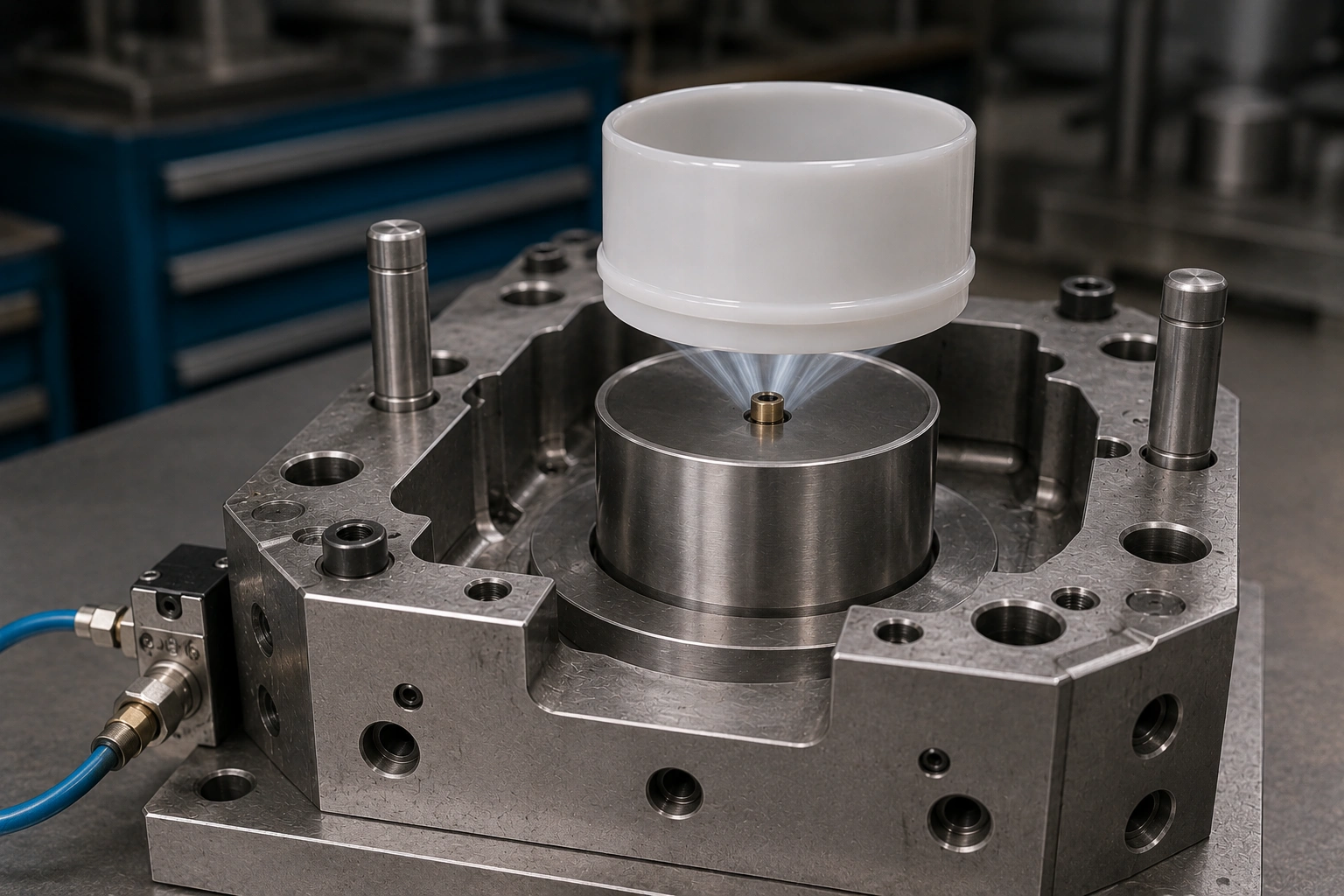

پران هوایی یا سیستم خروج با هوای فشرده (Air Ejection)
پران هوایی یا سیستم خروج با هوای فشرده یکی از روشهای کمکی برای جداکردن قطعه از سطح ماهیچه قالب است. در این روش، هوای فشرده از طریق یک مسیر کنترلشده به فضای میان قطعه پلاستیکی و سطح قالب وارد میشود تا خلأ ایجادشده از بین برود و نیروی لازم برای جداشدن قطعه کاهش پیدا کند.
قطعات عمیق، ظروف پلاستیکی، محفظههای بسته و قطعاتی که سطح داخلی بزرگی روی ماهیچه دارند، ممکن است هنگام خنکشدن روی ماهیچه جمع شوند. در بعضی از این قطعات، علاوه بر اصطکاک و انقباض مواد، اختلاف فشار هوا نیز میتواند خروج قطعه را دشوار کند.
در چنین شرایطی، ورود کنترلشده هوای فشرده میتواند به شکستن خلأ و جداشدن اولیه قطعه کمک کند. بااینحال، سیستم هوایی معمولاً جایگزین طراحی صحیح زاویه خروج، سطح ماهیچه یا سیستم مکانیکی پران نیست و باید بهعنوان بخشی از مجموعه خروج قطعه بررسی شود.
نحوه عملکرد سیستم پران هوایی
در سیستم خروج هوایی، یک مسیر داخلی در قالب ایجاد میشود که هوای فشرده را به سطح تماس میان قطعه و ماهیچه منتقل میکند. پس از بازشدن قالب و در زمان تعیینشده، شیر کنترل فعال میشود و هوا از طریق خروجی وارد فضای پشت قطعه میشود.
فشار هوا باعث ایجاد نیروی جداکننده روی سطح قطعه میشود و ورود هوا به فضای بسته میان قطعه و ماهیچه، اثر مکش را کاهش میدهد. پس از جداشدن اولیه، قطعه میتواند با کمک سیستم مکانیکی پران یا در بعضی قالبها با ادامه جریان هوا از قالب خارج شود.
زمان فعالشدن هوا اهمیت زیادی دارد. اگر هوای فشرده پیش از بازشدن کامل قالب یا در زمان نامناسب وارد شود، ممکن است باعث آسیب به قطعه، اختلال در عملکرد قالب یا خروج کنترلنشده محصول شود.
کاربرد پران هوایی در قطعات عمیق
قطعات عمیق و کاسهای معمولاً سطح تماس زیادی با ماهیچه دارند. پس از خنکشدن، انقباض مواد میتواند باعث جمعشدن قطعه روی ماهیچه شود و خروج آن را دشوار کند.
اگر انتهای قطعه بسته باشد، هنگام شروع خروج ممکن است فضای کمفشاری میان قطعه و سطح ماهیچه ایجاد شود. این وضعیت میتواند مانند مکش عمل کند و نیروی موردنیاز برای پران را افزایش دهد.
ورود هوا به این فضای بسته میتواند فشار دو طرف قطعه را متعادل کند و جداشدن آن را آسانتر سازد. این روش در بعضی ظروف، محفظهها، درپوشهای عمیق و قطعات دارای سطح داخلی گسترده کاربرد دارد.
اجزای سیستم خروج با هوای فشرده
ساختار سیستم پران هوایی بسته به طراحی قالب متفاوت است؛ اما معمولاً میتواند شامل اجزای زیر باشد:
- مسیر یا کانال انتقال هوا داخل قالب
- ورودی اتصال هوای فشرده
- شیر کنترل جریان هوا
- خروجی هوا در سطح ماهیچه
- قطعه آببندی یا اورینگ در محلهای موردنیاز
- سیستم کنترل زمان فعالشدن هوا
در بعضی قالبها، خروجی هوا بهصورت یک مسیر بسیار باریک روی سطح ماهیچه طراحی میشود. در برخی دیگر، از سوپاپ هوایی استفاده میشود که با فشار هوا یا حرکت مکانیکی باز شده و مسیر ورود هوا را ایجاد میکند.
نوع سیستم باید متناسب با هندسه قطعه، فشار موردنیاز و محدودیتهای ساخت قالب انتخاب شود.
تفاوت پران هوایی با پران سوپاپی
پران هوایی و پران سوپاپی همیشه یک قطعه یا یک مکانیزم نیستند. پران سوپاپی میتواند فقط بهصورت مکانیکی حرکت کند و با سطح بزرگ خود نیروی خروج را به قطعه منتقل کند.
در مقابل، سیستم پران هوایی از فشار هوا برای کاهش خلأ یا کمک به جداشدن قطعه استفاده میکند. خروجی هوا ممکن است از طریق یک سوپاپ مخصوص، مسیر ماشینکاریشده یا ساختار دیگری در ماهیچه ایجاد شود.
در بعضی قالبها، یک سوپاپ همزمان نقش مسیر ورود هوا و سطح کمککننده به خروج قطعه را دارد. در این حالت، عملکرد مکانیکی و هوایی در یک مجموعه ترکیب میشوند.
تنظیم فشار هوای پران
فشار هوای موردنیاز باید بر اساس سطح قطعه، میزان درگیری با ماهیچه و مقاومت قطعه تعیین شود. استفاده از فشار بیشتر همیشه باعث عملکرد بهتر نمیشود.
فشار بیشازحد ممکن است باعث پرتاب ناگهانی قطعه، تغییر شکل محصول، ایجاد تنش یا آسیب به بخشهای نازک شود. همچنین خروج کنترلنشده قطعه میتواند در قالبهای دارای ربات یا سیستم برداشت خودکار مشکل ایجاد کند.
فشار کم نیز ممکن است برای شکستن خلأ کافی نباشد و تأثیر محسوسی بر خروج قطعه ایجاد نکند. تنظیم فشار باید همراه با بررسی زمان فعالشدن و مدت جریان هوا انجام شود.
اهمیت زمان فعالشدن هوا
زمانبندی سیستم هوایی باید با مراحل بازشدن قالب و عملکرد سیستم پران هماهنگ باشد. در بسیاری از قالبها، هوا پس از بازشدن قالب و پیش از شروع یا همزمان با حرکت اولیه پرانها فعال میشود.
فعالشدن زودهنگام میتواند باعث نشت هوا از خط جدایش یا اعمال نیرو در زمان نامناسب شود. فعالشدن دیرهنگام نیز ممکن است زمانی انجام شود که قطعه تحت فشار زیاد پرانها قرار گرفته و بخشی از مزیت سیستم هوایی از بین رفته باشد.
زمان و مدت دمش باید در شرایط واقعی تولید تنظیم شود؛ زیرا رفتار قطعه میتواند با تغییر دمای قالب، زمان خنککاری و جنس مواد متفاوت باشد.
طراحی مسیر خروج هوا
خروجی هوا باید در محلی قرار بگیرد که بتواند به فضای بسته میان قطعه و ماهیچه دسترسی پیدا کند. محل نامناسب ممکن است باعث شود هوا بدون ایجاد نیروی مؤثر از مسیر دیگری خارج شود.
سطح خروجی نباید باعث ایجاد اثر نامطلوب روی قطعه یا نفوذ مواد مذاب به کانال هوا شود. مسیر باید بهگونهای طراحی شود که امکان تمیزکاری و سرویس آن وجود داشته باشد.
در صورت ورود مواد، روغن یا آلودگی به مسیر، جریان هوا کاهش پیدا میکند و عملکرد سیستم مختل میشود. به همین دلیل، کیفیت هوای فشرده و نگهداری مسیرها اهمیت زیادی دارند.
مزایای سیستم پران هوایی
استفاده صحیح از هوای فشرده میتواند نیروی لازم برای جداشدن بعضی قطعات را کاهش دهد و عملکرد سیستم خروج را بهبود دهد.
مزایای احتمالی این روش عبارتاند از:
- کاهش اثر خلأ میان قطعه و ماهیچه
- کمک به خروج قطعات عمیق و کاسهای
- کاهش نیروی واردشده به پرانهای مکانیکی
- کاهش احتمال تغییر شکل ناشی از فشار موضعی پران
- کمک به خروج یکنواختتر بعضی قطعات
- امکان استفاده همراه با پین یا صفحه پران
محدودیتهای سیستم پران هوایی
سیستم هوایی به تجهیزات جانبی، مسیرهای داخلی، کنترل فشار و زمانبندی دقیق نیاز دارد. اضافهشدن این اجزا میتواند طراحی و ساخت قالب را پیچیدهتر کند.
نشتی هوا، گرفتگی مسیر، ورود مواد مذاب به خروجی و تنظیم نامناسب فشار از مشکلات احتمالی این سیستم هستند. همچنین مصرف هوای فشرده میتواند هزینه جانبی فرایند تولید را افزایش دهد.
هوای فشرده نباید برای جبران زاویه خروج نامناسب، سطح زبر ماهیچه یا طراحی نادرست سیستم پران استفاده شود. ابتدا باید عوامل اصلی ایجاد نیروی خروج زیاد بررسی شوند و سپس سیستم هوایی بهعنوان راهکار کمکی در نظر گرفته شود.
نکته مهم: وظیفه اصلی سیستم پران هوایی در بسیاری از قالبها شکستن خلأ و کمک به جداشدن اولیه قطعه از ماهیچه است. فشار هوای بیشتر همیشه عملکرد بهتری ایجاد نمیکند و ممکن است باعث خروج ناگهانی یا تغییر شکل قطعه شود.
تعداد و جانمایی پرانها در قالب تزریق پلاستیک
تعداد و محل قرارگیری پرانها تأثیر مستقیمی بر نحوه خروج قطعه، کیفیت سطح، دقت ابعادی و طول عمر اجزای قالب دارد. حتی اگر نوع پران بهدرستی انتخاب شده باشد، جانمایی نامناسب میتواند باعث کجشدن قطعه، ایجاد اثر پران، سفیدشدگی، تغییر شکل یا باقیماندن بخشی از محصول روی ماهیچه شود.
هدف از طراحی سیستم پران، استفاده از بیشترین تعداد پران نیست؛ بلکه باید نیروی موردنیاز برای خروج قطعه با تعداد مناسب و توزیع متعادل به نواحی مقاوم محصول منتقل شود.
در بعضی قطعات، چند پران با قطر مناسب عملکرد بهتری از تعداد زیادی پران باریک دارند. در مقابل، قطعات بزرگ، عمیق یا دارای ریبهای متعدد ممکن است برای خروج یکنواخت به تعداد بیشتری پران یا ترکیبی از چند نوع سیستم خروج نیاز داشته باشند.
نیروی خروج قطعه چگونه توزیع میشود؟
قطعه پلاستیکی پس از خنکشدن معمولاً به دلیل انقباض مواد روی ماهیچه جمع میشود. مقدار نیروی لازم برای خروج در تمام بخشهای قطعه یکسان نیست و به هندسه، عمق، ضخامت دیواره، زاویه خروج و بافت سطح بستگی دارد.
برای مثال، در یک قطعه جعبهای عمیق، بیشترین مقاومت ممکن است در اطراف دیوارههای جانبی و گوشهها ایجاد شود. اگر تمام پرانها فقط در مرکز قطعه قرار بگیرند، بخش میانی به سمت جلو حرکت میکند؛ درحالیکه دیوارهها همچنان روی ماهیچه باقی میمانند.
این وضعیت میتواند باعث خمشدن کف قطعه، ایجاد تنش یا خروج نامتعادل شود. بنابراین پرانها باید تا حد امکان در نزدیکی نواحی دارای مقاومت بیشتر توزیع شوند.
جانمایی پرانها در نواحی مقاوم قطعه
نیروی پران باید به بخشهایی وارد شود که توان تحمل فشار خروج را داشته باشند. قرارگیری پران روی دیواره نازک یا سطح ضعیف میتواند باعث فرورفتگی، سفیدشدگی یا تغییر شکل قطعه شود.
نواحی زیر معمولاً میتوانند محل مناسبتری برای بررسی جانمایی پران باشند:
- زیر ریبهای دارای ضخامت و استحکام مناسب
- اطراف بوشها و پایههای پیچ
- محل اتصال چند دیواره
- گوشههای تقویتشده قطعه
- بخشهای دارای ضخامت کافی
- نواحی غیرظاهری محصول
این موارد یک قانون ثابت برای تمام قطعات نیستند. محل نهایی باید با توجه به هندسه واقعی قطعه، مسیر انتقال نیرو و محدودیتهای داخلی قالب تعیین شود.
توزیع متقارن پرانها
در قطعات متقارن، بهتر است توزیع پرانها نیز تا حد امکان متعادل باشد. اگر تعداد زیادی پران در یک سمت و تعداد کمی در سمت دیگر قرار بگیرند، نیروی خروج بهصورت نامتقارن وارد میشود.
این اختلاف نیرو میتواند باعث کجشدن قطعه هنگام خروج شود. در چنین شرایطی، یک سمت قطعه زودتر از ماهیچه جدا میشود و سمت دیگر همچنان درگیر باقی میماند.
البته توزیع متقارن همیشه به معنی فاصله کاملاً مساوی میان تمام پرانها نیست. ممکن است یک بخش از قطعه به دلیل عمق بیشتر، ریبهای متعدد یا جمعشدگی بالاتر به نیروی بیشتری نیاز داشته باشد. در این شرایط، تعداد یا قطر پرانها باید متناسب با مقاومت واقعی هر ناحیه انتخاب شود.
فاصله پران از لبهها و دیوارهها
قرارگیری پران در فاصله بسیار کم از لبه قطعه میتواند باعث کاهش استحکام ناحیه تماس و افزایش احتمال شکست یا تغییر شکل شود. از طرف دیگر، فاصله زیاد پران از دیوارههای درگیر ممکن است باعث شود نیروی خروج به محل موردنیاز منتقل نشود.
فاصله مناسب به قطر پران، ضخامت قطعه، شکل دیواره و نیروی خروج بستگی دارد. نمیتوان یک فاصله ثابت را برای تمام قالبها تعیین کرد.
در بعضی نواحی محدود، ممکن است استفاده از پران D شکل، پران تخت یا پران تیغهای امکان انتقال نیرو به محل مناسبتری را فراهم کند.
جانمایی پران در اطراف ریبها
ریبهای عمیق ممکن است هنگام خنکشدن به ماهیچههای باریک قالب بچسبند. اگر نیروی خروج در فاصله زیادی از ریب وارد شود، احتمال تغییر شکل یا باقیماندن ریب روی ماهیچه افزایش پیدا میکند.
در صورت وجود فضای کافی، میتوان پران گرد را در زیر یا نزدیک ناحیه تقویتشده ریب قرار داد. برای ریبهای باریک نیز ممکن است استفاده از پران تیغهای مناسبتر باشد.
محل پران نباید باعث کاهش بیشازحد ضخامت ماهیچه یا ایجاد ناحیه ضعیف در اینسرت قالب شود. استحکام فولاد اطراف مسیر پران نیز باید بررسی شود.
جانمایی پران در اطراف بوشها
بوشها و پایههای پیچ معمولاً به دلیل شکل استوانهای و انقباض مواد روی پین ماهیچه، میتوانند نیروی خروج قابلتوجهی ایجاد کنند.
قرارگیری پران در نزدیکی پایه بوش میتواند به انتقال نیرو به این ناحیه کمک کند. در بعضی هندسهها، استفاده از چند پین گرد در اطراف بوش مناسب است و در برخی قطعات، بوش پران میتواند نیروی خروج را بهصورت حلقهای توزیع کند.
انتخاب روش مناسب به قطر بوش، ضخامت دیواره، فضای اطراف و نیروی موردنیاز بستگی دارد.
هماهنگی محل پران با کانالهای خنککاری
یکی از محدودیتهای مهم در جانمایی پرانها، مسیر کانالهای خنککاری است. سوراخ پران نباید با کانال آب تداخل داشته باشد یا ضخامت فولاد میان این دو مسیر را بیشازحد کاهش دهد.
اگر محل پران پس از طراحی کامل سیستم خنککاری تعیین شود، ممکن است فضای مناسب برای انتقال نیروی خروج وجود نداشته باشد. از طرف دیگر، جانمایی پرانها بدون توجه به خنککاری میتواند باعث محدودشدن مسیرهای مؤثر انتقال حرارت شود.
به همین دلیل، سیستم پران و خنککاری باید بهصورت همزمان در طراحی سهبعدی قالب بررسی شوند.
تداخل پرانها با سایر اجزای قالب
مسیر پران ممکن است با پیچها، پینهای ماهیچه، مغزیها، کشوییها، کانالهای خنککاری و سایر اجزای قالب تداخل پیدا کند.
هر پران از سطح ماهیچه تا صفحات پران در پشت قالب امتداد دارد. بنابراین فقط محل تماس آن با قطعه اهمیت ندارد و تمام مسیر حرکت باید بررسی شود.
در قالبهای پیچیده، ممکن است محل مناسب روی قطعه وجود داشته باشد؛ اما مسیر مستقیم برای عبور پران در داخل قالب فراهم نباشد. در این شرایط باید محل پران تغییر کند یا از روش دیگری برای خروج قطعه استفاده شود.
آیا افزایش تعداد پرانها همیشه بهتر است؟
افزایش تعداد پرانها میتواند توزیع نیرو را بهتر کند؛ اما همیشه بهترین راهکار نیست. هر پران به سوراخکاری، ماشینکاری، نصب و فضای مشخصی در قالب نیاز دارد.
تعداد بیشازحد پرانها میتواند احتمال تداخل با اجزای داخلی، نفوذ مواد به مسیر پران و افزایش هزینه ساخت و نگهداری را بیشتر کند.
همچنین وجود تعداد زیادی پران با قطر کم ممکن است نسبت به استفاده از تعداد کمتر با قطر مناسب، استحکام و عملکرد ضعیفتری داشته باشد.
هدف، رسیدن به تعادل میان نیروی خروج، سطح تماس، استحکام قطعه و سادگی ساخت قالب است.
نکته مهم: تعداد پرانها بهتنهایی معیار عملکرد مناسب سیستم خروج نیست. محل قرارگیری، قطر، سطح تماس و توزیع نیرو اهمیت بیشتری دارند و باید همزمان با هندسه قطعه، کانالهای خنککاری و سایر اجزای قالب بررسی شوند.
مشکلات رایج پرانها و عیوب ناشی از سیستم پران
عملکرد نامناسب سیستم پران میتواند باعث ایجاد عیوب ظاهری، تغییرات ابعادی، آسیب به قطعه و حتی خرابی اجزای قالب شود. بعضی مشکلات به انتخاب نادرست نوع یا تعداد پرانها مربوط هستند و برخی دیگر در اثر تنظیم نامناسب دستگاه، سایش قطعات، کمبود روانکاری یا نگهداری نامناسب قالب ایجاد میشوند.
بررسی عیب سیستم پران نباید فقط به محل اثر باقیمانده روی قطعه محدود شود. هندسه محصول، میزان انقباض روی ماهیچه، زاویه خروج، دمای قطعه، نحوه توزیع نیرو و وضعیت مکانیکی مجموعه پران باید همزمان بررسی شوند.
در بسیاری از موارد، افزایش فشار یا سرعت پران فقط نشانه عیب را موقتاً کاهش میدهد و علت اصلی مشکل را برطرف نمیکند.
ایجاد اثر پران روی قطعه
اثر پران یکی از رایجترین عیوب مرتبط با سیستم خروج است. این اثر معمولاً به شکل دایره، خط، فرورفتگی یا برجستگی در محل تماس پران با قطعه دیده میشود.
اگر سطح تماس پران کوچک باشد و نیروی زیادی از طریق آن منتقل شود، فشار موضعی افزایش پیدا میکند. در چنین شرایطی ممکن است سطح قطعه دچار سفیدشدگی، فرورفتگی یا تغییر شکل شود.
همسطحنبودن انتهای پران با سطح قالب نیز میتواند باعث ایجاد اثر مشخص روی محصول شود. اگر پران پایینتر از سطح قالب قرار بگیرد، احتمال ایجاد برجستگی روی قطعه وجود دارد و اگر از سطح قالب بالاتر باشد، ممکن است فرورفتگی یا تغییر فرم ایجاد شود.
برای کاهش اثر پران باید محل تماس، قطر یا سطح پران، دمای قطعه هنگام خروج و مقدار نیروی موردنیاز بررسی شوند.
سفیدشدگی محل پران
سفیدشدگی یا Ejector Whitening معمولاً زمانی ایجاد میشود که تنش زیادی در ناحیه تماس پران به قطعه وارد شود. این عیب بیشتر در بعضی مواد و قطعات دارای سطح تیره قابل مشاهده است.
نیروی خروج زیاد، سطح تماس کوچک، خنککاری ناکافی و قرارگیری پران روی ناحیه ضعیف میتوانند احتمال سفیدشدگی را افزایش دهند.
اگر قطعه هنوز بیشازحد گرم و نرم باشد، فشار پران میتواند باعث تغییر ساختار یا کشیدگی موضعی شود. از طرف دیگر، افزایش بیشازحد زمان خنککاری نیز ممکن است در بعضی قطعات باعث افزایش جمعشدگی روی ماهیچه و بیشترشدن نیروی خروج شود.
بنابراین اصلاح این مشکل باید با بررسی همزمان طراحی قالب و شرایط فرایند انجام شود.
فرورفتگی و تغییر شکل قطعه
اگر نیروی پران روی سطح کوچکی متمرکز شود یا محل پران استحکام کافی نداشته باشد، ممکن است قطعه در ناحیه تماس فرو برود.
در قطعات نازک، این فشار میتواند باعث خمشدن کف، موجدارشدن سطح یا تغییر شکل دیوارهها شود. توزیع نامتعادل پرانها نیز ممکن است باعث شود یک سمت قطعه زودتر حرکت کند و محصول هنگام خروج کج شود.
برای کاهش این عیب میتوان محل پرانها را به نواحی مقاومتر منتقل کرد، سطح تماس را افزایش داد یا از روشهایی مانند بوش پران و صفحه پران استفاده کرد؛ البته انتخاب راهکار باید متناسب با هندسه واقعی قطعه باشد.
ترکخوردگی یا شکست قطعه هنگام پران
در بعضی قطعات، نیروی خروج میتواند باعث ترکخوردگی در اطراف ریبها، بوشها، گوشهها یا محل تماس پران شود.
زاویه خروج کم، بافت سطح عمیق، جمعشدگی زیاد روی ماهیچه و وجود گیر مکانیکی از عوامل احتمالی این مشکل هستند. اگر قطعه در یک ناحیه به ماهیچه گیر کرده باشد، افزایش نیروی پران ممکن است بهجای آزادکردن قطعه باعث شکست آن شود.
پیش از افزایش فشار پران باید مسیر خروج قطعه بررسی شود تا هیچ آندرکات یا مانع مکانیکی ناخواستهای وجود نداشته باشد.
کجشدن قطعه هنگام خروج
کجشدن قطعه معمولاً در اثر توزیع نامتعادل نیروی پران یا تفاوت میزان درگیری بخشهای مختلف قطعه با ماهیچه ایجاد میشود.
اگر پرانها بیشتر در یک سمت قرار گرفته باشند، همان بخش زودتر از قالب جدا میشود. در نتیجه، قطعه با زاویه حرکت میکند و ممکن است به ماهیچه، دیواره قالب یا اجزای دیگر برخورد کند.
این مشکل میتواند باعث خراشیدگی، تغییر شکل یا باقیماندن قطعه روی بعضی بخشهای ماهیچه شود.
برای اصلاح آن باید تعداد، قطر و محل پرانها بررسی شوند. در برخی قطعات، تغییر توزیع پرانها یا استفاده از سیستم خروج با سطح تماس گستردهتر میتواند حرکت یکنواختتری ایجاد کند.
گیرکردن پران در قالب
پران باید در مسیر خود بهصورت روان حرکت کند. لقی نامناسب، آلودگی، کمبود روانکاری، انحراف صفحات پران یا سایش سطح میتواند باعث افزایش اصطکاک و گیرکردن پران شود.
در پرانهای باریک و بلند، خمشدن جزئی نیز ممکن است باعث تماس بدنه با مسیر هدایت شود. پرانهای تیغهای و پرانهای دارای سطح مقطع خاص به دلیل نیاز به کنترل جهت، حساسیت بیشتری به ناهماهنگی مسیر دارند.
اگر پران در حالت جلو باقی بماند و قالب بسته شود، احتمال برخورد با نیمه مقابل و آسیب جدی به پران، ماهیچه یا حفره قالب وجود دارد.
به همین دلیل، بازگشت کامل سیستم پران باید پیش از بستهشدن قالب کنترل شود.
شکست یا خمشدن پین پران
پینهای پران ممکن است در اثر نیروی بیشازحد، طول آزاد زیاد، قطر کم، بار جانبی یا حرکت نامتعادل دچار خمشدن یا شکست شوند.
اگر قطعه هنگام خروج کج شود، ممکن است نیروی جانبی به پرانها وارد شود. همچنین در صورت گیرکردن قطعه روی ماهیچه، افزایش فشار دستگاه میتواند بار بیشتری از ظرفیت طراحی به پرانها وارد کند.
پرانهای پلهای در بخش کمقطر و پرانهای تیغهای در جهت ضخامت کمتر، حساسیت بیشتری به خمشدن دارند.
انتخاب قطر مناسب، کاهش طول آزاد، هدایت صحیح و رفع علت نیروی خروج زیاد میتواند احتمال خرابی را کاهش دهد.
ایجاد پلیسه در اطراف پران
وجود پلیسه یا مواد اضافی در اطراف محل پران میتواند به دلیل افزایش لقی میان پران و سوراخ آن ایجاد شود.
سایش بدنه پران، بزرگشدن مسیر، خراشیدگی سطح یا فشار بالای تزریق میتوانند باعث نفوذ مواد مذاب به فاصله اطراف پران شوند.
مواد نفوذکرده ممکن است علاوه بر ایجاد عیب ظاهری روی قطعه، وارد مسیر حرکت پران شوند و باعث افزایش اصطکاک یا گیرکردن آن شوند.
در این شرایط باید وضعیت پران و سوراخ راهنما بررسی شود. تعویض پران بدون بررسی سایش مسیر ممکن است مشکل را بهطور کامل برطرف نکند.
برگشتنکردن کامل سیستم پران
پس از خروج قطعه، تمام پرانها و صفحات سیستم خروج باید پیش از بستهشدن قالب به موقعیت اولیه بازگردند.
ضعف یا شکست فنرها، گیرکردن پران، تنظیم نامناسب دستگاه، مشکل در کوپلینگ پران یا وجود آلودگی میتواند باعث بازگشت ناقص سیستم شود.
بستهشدن قالب درحالیکه پرانها هنوز جلو هستند، ممکن است باعث برخورد پران با نیمه ثابت، خمشدن پینها یا آسیب به سطوح قالب شود.
در قالبهای حساس میتوان از میکروسوئیچ یا سنسور برای کنترل موقعیت برگشت سیستم پران استفاده کرد.
باقیماندن قطعه روی قالب
اگر نیروی پران کافی نباشد یا محل پرانها با نواحی درگیر قطعه هماهنگ نباشد، ممکن است محصول بهطور کامل از ماهیچه جدا نشود.
زاویه خروج نامناسب، سطح زبر، خنککاری نامتعادل و جمعشدگی زیاد قطعه نیز میتوانند باعث باقیماندن محصول روی قالب شوند.
افزایش فشار پران ممکن است در بعضی موارد به خروج قطعه کمک کند؛ اما اگر علت اصلی، گیر مکانیکی یا طراحی نامناسب باشد، این کار میتواند باعث آسیب به قطعه و سیستم پران شود.
نکته مهم: افزایش فشار و سرعت پران همیشه راهحل مشکلات خروج قطعه نیست. پیش از تغییر تنظیمات دستگاه باید هندسه قطعه، زاویه خروج، دمای محصول، محل پرانها و وضعیت مکانیکی سیستم بررسی شوند.

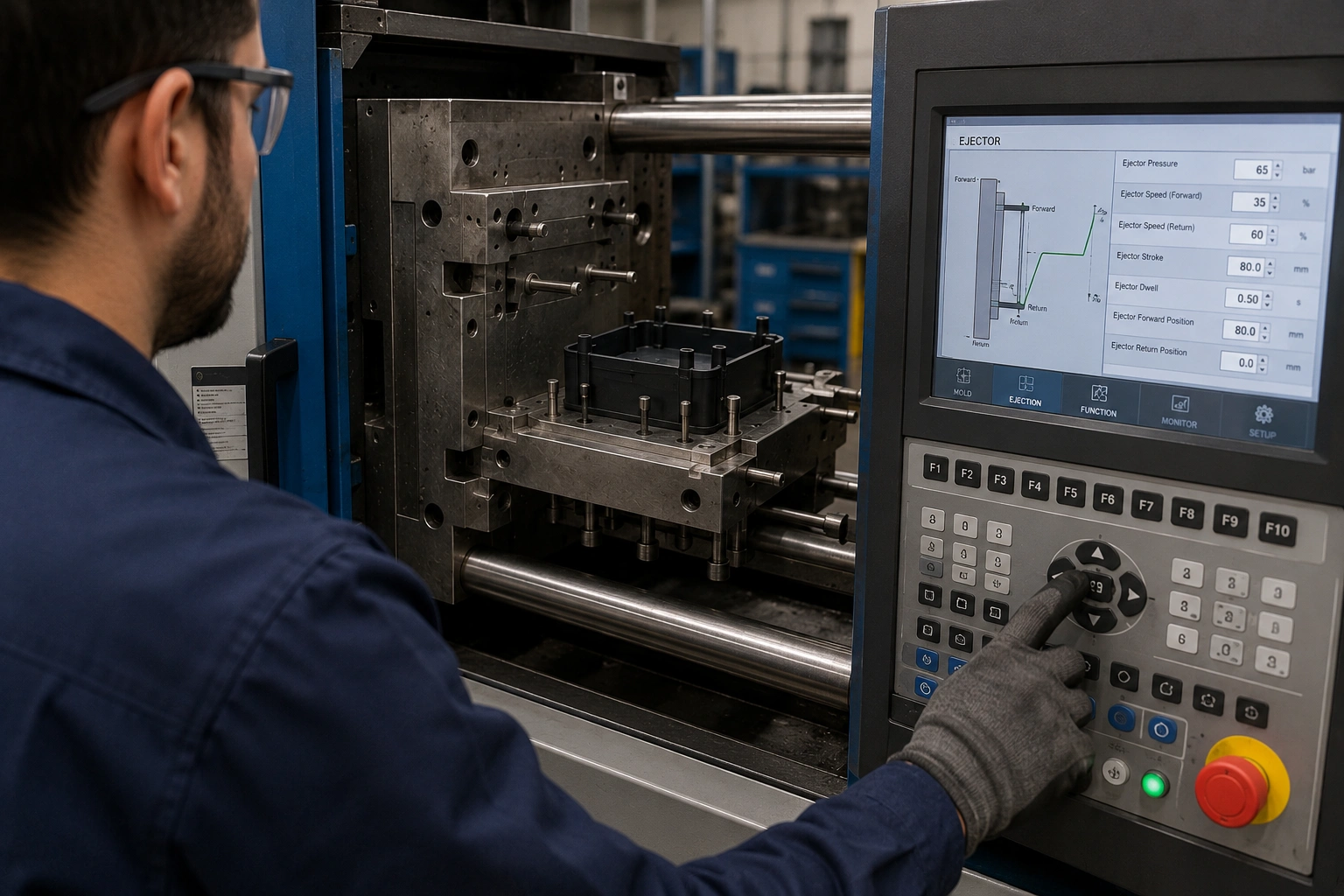

تنظیم فشار، سرعت و کورس پران در دستگاه تزریق پلاستیک
عملکرد صحیح سیستم پران فقط به طراحی اجزای داخل قالب وابسته نیست. فشار، سرعت، کورس و تعداد دفعات حرکت پران در دستگاه تزریق پلاستیک نیز باید متناسب با هندسه قطعه و شرایط واقعی تولید تنظیم شوند.
حتی یک سیستم پران که از نظر طراحی و ساخت عملکرد مناسبی دارد، ممکن است در اثر فشار بیشازحد، سرعت نامناسب یا کورس حرکتی نادرست باعث ایجاد عیوب ظاهری، تغییر شکل قطعه یا آسیب به اجزای قالب شود.
تنظیمات پران باید پس از نصب قالب و در شرایط واقعی تولید انجام شوند. جنس مواد، دمای قطعه، زمان خنککاری، میزان جمعشدگی روی ماهیچه و روش برداشت محصول از عواملی هستند که بر تنظیم نهایی تأثیر میگذارند.
فشار پران چیست؟
فشار پران نیرویی است که دستگاه برای حرکت مجموعه صفحات پران و جداکردن قطعه از قالب ایجاد میکند. این نیرو باید بهاندازهای باشد که بر مقاومت قطعه در برابر خروج غلبه کند و سیستم پران را بهصورت روان حرکت دهد.
اگر فشار کمتر از مقدار موردنیاز باشد، ممکن است قطعه بهطور کامل از ماهیچه جدا نشود یا حرکت پران در میانه مسیر متوقف شود.
در مقابل، افزایش بیشازحد فشار میتواند نیروی زیادی به پینها، صفحات پران و محل تماس پران با قطعه وارد کند. این شرایط ممکن است باعث سفیدشدگی، فرورفتگی، شکست قطعه، خمشدن پینها یا افزایش سایش اجزای قالب شود.
فشار پران نباید برای جبران گیر مکانیکی قطعه یا طراحی نامناسب قالب افزایش پیدا کند. اگر برای خروج محصول به فشار غیرعادی نیاز باشد، ابتدا باید علت افزایش نیروی خروج بررسی شود.
سرعت حرکت پران
سرعت پران مشخص میکند مجموعه پران با چه سرعتی به سمت جلو حرکت کند. انتخاب سرعت مناسب به شکل قطعه، ضخامت دیواره، دمای محصول و نحوه توزیع نیروی خروج بستگی دارد.
سرعت بسیار زیاد میتواند باعث واردشدن ضربه به قطعه شود. در محصولات نازک یا قطعات دارای ریبها و بوشهای ظریف، این ضربه ممکن است باعث سفیدشدگی، ترک یا تغییر شکل شود.
از طرف دیگر، سرعت بسیار کم میتواند زمان چرخه تولید را افزایش دهد و در بعضی شرایط باعث عملکرد نامناسب سیستم برداشت قطعه شود.
در بسیاری از دستگاههای تزریق مدرن، امکان تنظیم سرعت پران در چند مرحله وجود دارد. برای مثال، حرکت اولیه میتواند با سرعت کمتر انجام شود تا قطعه بهآرامی از ماهیچه جدا شود و پس از آزادشدن، ادامه مسیر با سرعت بیشتری انجام گیرد.
پران چندمرحلهای
تنظیم حرکت پران در چند مرحله امکان کنترل بهتر فرایند خروج را فراهم میکند. در این روش، سرعت یا فشار در طول کورس پران تغییر میکند.
برای نمونه، میتوان مرحله ابتدایی را با سرعت کم و فشار کنترلشده تنظیم کرد تا قطعه بدون ضربه از سطح ماهیچه جدا شود. پس از آزادشدن بخش اصلی قطعه، سرعت حرکت افزایش پیدا میکند تا محصول سریعتر به موقعیت برداشت برسد.
پران چندمرحلهای میتواند برای قطعات عمیق، قطعات دارای دیواره نازک یا محصولاتی که در شروع خروج حساس هستند مفید باشد.
تعداد مراحل و مقدار هر تنظیم باید بر اساس عملکرد واقعی قالب تعیین شود و یک برنامه ثابت برای تمام قطعات وجود ندارد.
کورس پران چیست؟
کورس پران مقدار حرکت مجموعه پران از موقعیت اولیه تا بیشترین نقطه جلوآمدن است. کورس باید بهاندازهای باشد که قطعه بهطور کامل از ماهیچه و اجزای درگیر جدا شود و فضای کافی برای افتادن یا برداشت محصول ایجاد شود.
اگر کورس کوتاه باشد، ممکن است بخشی از قطعه همچنان روی ماهیچه باقی بماند یا ربات نتواند محصول را بهدرستی بردارد.
کورس بیشازحد نیز میتواند زمان چرخه را افزایش دهد و باعث شود پرانها بیشتر از مقدار موردنیاز از قالب خارج شوند. در پرانهای باریک، افزایش طول بیرونآمدگی میتواند احتمال خمشدن در اثر برخورد یا نیروی جانبی را بیشتر کند.
مقدار کورس باید با عمق قطعه، طول درگیری با ماهیچه و روش خروج یا برداشت محصول هماهنگ باشد.
تعداد دفعات حرکت پران
در بعضی دستگاهها امکان تنظیم چند حرکت رفتوبرگشتی برای سیستم پران وجود دارد. این قابلیت گاهی برای جداکردن قطعاتی استفاده میشود که پس از حرکت اول هنوز روی پرانها باقی میمانند یا بهطور کامل سقوط نمیکنند.
بااینحال، افزایش تعداد دفعات پران نباید جایگزین اصلاح طراحی سیستم خروج شود. حرکتهای اضافی زمان چرخه را افزایش میدهند و تعداد دفعات کارکرد اجزای مکانیکی را بیشتر میکنند.
اگر قطعه بهطور مداوم به چند حرکت پران نیاز داشته باشد، باید علت باقیماندن آن روی قالب یا پرانها بررسی شود.
سرعت و فشار برگشت پران
پس از خروج قطعه، مجموعه پران باید به موقعیت اولیه بازگردد. حرکت برگشت نیز باید کنترلشده باشد و بدون ضربه شدید انجام شود.
سرعت زیاد در انتهای مسیر برگشت میتواند باعث برخورد صفحات و ایجاد ضربه در مجموعه پران شود. این وضعیت ممکن است در طول زمان باعث سایش، شلشدن اجزا یا آسیب به صفحات شود.
از طرف دیگر، برگشت بسیار آهسته میتواند زمان چرخه تولید را افزایش دهد. سرعت برگشت باید بهگونهای تنظیم شود که سیستم بهصورت روان و کامل به موقعیت اولیه برسد.
پیش از بستهشدن قالب باید از برگشت کامل پرانها اطمینان حاصل شود.
ارتباط زمان خنککاری با عملکرد پران
زمان خنککاری تأثیر زیادی بر رفتار قطعه هنگام خروج دارد. اگر قطعه پیش از رسیدن به استحکام کافی پران شود، ممکن است در محل تماس پران تغییر شکل دهد یا دچار فرورفتگی و سفیدشدگی شود.
در مقابل، افزایش زمان خنککاری همیشه باعث خروج آسانتر نمیشود. در بعضی قطعات، خنکشدن بیشتر میتواند انقباض روی ماهیچه را افزایش دهد و نیروی لازم برای خروج را بیشتر کند.
زمان مناسب باید بهاندازهای باشد که قطعه استحکام لازم برای تحمل نیروی پران را داشته باشد و درعینحال، جمعشدگی آن روی ماهیچه باعث افزایش غیرضروری نیروی خروج نشود.
هماهنگی پران با ربات یا سیستم برداشت قطعه
در خطوط تولید خودکار، زمان و موقعیت حرکت پران باید با عملکرد ربات هماهنگ باشد. قطعه باید در موقعیتی قرار بگیرد که ابزار ربات بتواند آن را بدون برخورد با قالب یا پرانها بردارد.
اگر کورس پران بیشازحد کم باشد، دسترسی ربات محدود میشود. اگر قطعه با سرعت زیاد یا بهصورت ناگهانی از قالب خارج شود، ممکن است موقعیت آن برای برداشت قابل پیشبینی نباشد.
ترتیب بازشدن قالب، ورود ربات، حرکت پران و بازگشت سیستم باید در برنامه دستگاه بهدرستی تنظیم شود.
تنظیمات پران برای مواد مختلف
نوع مواد پلاستیکی بر میزان انقباض، سختی، انعطافپذیری و رفتار قطعه هنگام خروج تأثیر دارد؛ اما نمیتوان برای هر ماده یک فشار یا سرعت ثابت تعیین کرد.
برای مثال، یک قطعه تولیدشده از پلیپروپیلن ممکن است انعطاف بیشتری نسبت به قطعهای از پلیکربنات داشته باشد؛ اما هندسه، ضخامت و دمای قطعه میتوانند رفتار واقعی آن را تغییر دهند.
بنابراین تنظیم فشار و سرعت باید بر اساس نتیجه تولید و کیفیت قطعه انجام شود، نه فقط نام ماده اولیه.
نکته مهم: تنظیم فشار زیاد برای خروج قطعهای که روی ماهیچه گیر کرده است میتواند باعث آسیب به قطعه و پرانها شود. پیش از افزایش نیروی دستگاه باید زاویه خروج، سطح ماهیچه، دمای قطعه و جانمایی سیستم پران بررسی شوند.

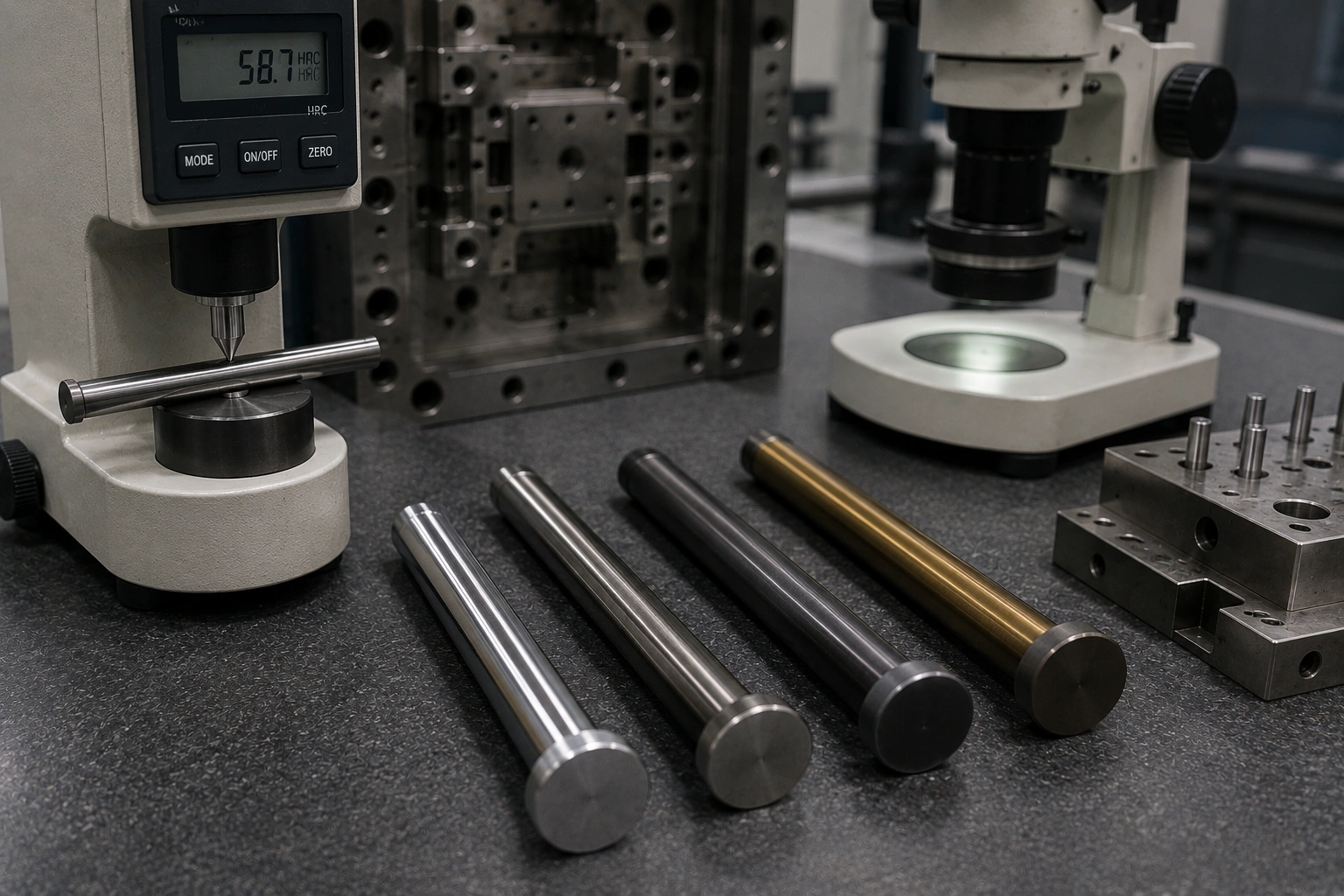

جنس، سختی و پوشش پرانهای قالب تزریق پلاستیک
پرانهای قالب تزریق پلاستیک در هر چرخه تولید داخل مسیرهای ماشینکاریشده حرکت میکنند و همزمان تحت نیروی فشاری، اصطکاک، تغییرات دما و در برخی شرایط نیروهای جانبی قرار میگیرند. به همین دلیل، جنس فولاد، سختی سطح، کیفیت پرداخت و نوع پوشش پران بر عملکرد و طول عمر آن تأثیر مستقیم دارند.
انتخاب پران فقط بر اساس قطر و طول انجام نمیشود. شرایط کاری قالب، تعداد سیکل تولید، دمای قالب، نوع مواد پلاستیکی، وجود الیاف تقویتکننده و میزان نیروی موردنیاز برای خروج قطعه نیز باید در انتخاب مشخصات پران بررسی شوند.
در بسیاری از قالبها از پرانهای استاندارد سختکاریشده استفاده میشود؛ زیرا این قطعات دارای ابعاد دقیق، سطح پرداختشده و سختی کنترلشده هستند. بااینحال، برای قالبهای دارای شرایط کاری خاص ممکن است استفاده از پرانهای مقاوم به حرارت، پرانهای نیتراسیونشده یا نمونههای دارای پوشش سطحی مناسب ضروری باشد.
فولاد مورد استفاده در ساخت پران
پرانها معمولاً از فولادهای ابزار یا فولادهای آلیاژی دارای مقاومت مناسب در برابر سایش و فشار ساخته میشوند. نوع دقیق فولاد میتواند بر اساس استاندارد سازنده و کاربرد پران متفاوت باشد.
فولاد پران باید علاوه بر سختی مناسب، مقاومت کافی در برابر خمشدن و شکست داشته باشد. سختی بسیار بالا بدون وجود چقرمگی کافی ممکن است باعث افزایش احتمال ترک یا شکست پران در شرایط ضربهای شود.
از طرف دیگر، فولاد نرم ممکن است در اثر حرکت مداوم دچار سایش، خطافتادگی یا تغییر ابعاد شود و لقی اطراف پران را افزایش دهد.
بنابراین انتخاب فولاد باید تعادلی میان سختی، مقاومت سایشی و چقرمگی ایجاد کند.
پرانهای سختکاریشده
در پرانهای سختکاریشده، عملیات حرارتی برای افزایش سختی و مقاومت سایشی انجام میشود. این پرانها برای بسیاری از قالبهای عمومی تزریق پلاستیک استفاده میشوند و در صورت انتخاب و نصب صحیح، طول عمر مناسبی دارند.
سطح سخت میتواند سایش ناشی از حرکت رفتوبرگشتی داخل مسیر پران را کاهش دهد. بااینحال، سختی پران باید با جنس و سختی قطعهای که پران داخل آن حرکت میکند هماهنگ باشد.
اگر هر دو سطح دارای سختی و شرایط اصطکاکی نامناسب باشند، احتمال خراش، سایش چسبنده یا گیرکردن افزایش پیدا میکند.
پرانهای نیتراسیونشده
نیتراسیون یک فرایند سختکاری سطحی است که میتواند سختی و مقاومت سایشی سطح پران را افزایش دهد. در این روش، لایه سختی روی سطح ایجاد میشود؛ درحالیکه بخش داخلی قطعه میتواند بخشی از چقرمگی خود را حفظ کند.
پرانهای نیتراسیونشده در بسیاری از قالبها به دلیل سطح سخت و مقاومت مناسب در برابر سایش استفاده میشوند. ظاهر سطح آنها ممکن است نسبت به پرانهای پولیششده معمولی تیرهتر باشد.
کیفیت و ضخامت لایه نیتراسیون باید کنترل شود؛ زیرا آسیب یا ماشینکاری بیشازحد سطح میتواند بخشی از خواص ایجادشده را کاهش دهد.
پرانهای مقاوم به حرارت
در قالبهایی که با دمای بالا کار میکنند، انتخاب پران باید با توجه به حفظ خواص مکانیکی در دمای کاری انجام شود.
بعضی مواد مهندسی برای فرایند تزریق به دمای مذاب و دمای قالب بالاتری نیاز دارند. در این شرایط، پران معمولی ممکن است در طول زمان دچار کاهش سختی، افزایش سایش یا تغییر عملکرد شود.
پرانهای مقاوم به حرارت از فولادها و عملیات حرارتی متناسب با این شرایط ساخته میشوند و میتوانند خواص خود را در دمای بالاتر بهتر حفظ کنند.
انتخاب این نوع پران باید بر اساس دمای واقعی قالب و مشخصات فنی سازنده انجام شود.
پوششهای سطحی پران
در بعضی کاربردها، برای کاهش اصطکاک، افزایش مقاومت سایشی یا جلوگیری از چسبندگی از پوششهای سطحی استفاده میشود.
نوع پوشش باید با شرایط قالب، دمای کاری و جنس مواد پلاستیکی هماهنگ باشد. هر پوششی برای تمام قالبها مناسب نیست و انتخاب نادرست ممکن است هزینه ساخت را افزایش دهد، بدون اینکه بهبود محسوسی در عملکرد ایجاد کند.
پوششهای صنعتی میتوانند سختی سطح را افزایش دهند یا ضریب اصطکاک را کاهش دهند؛ اما کیفیت آمادهسازی سطح و اجرای پوشش در عملکرد نهایی اهمیت زیادی دارد.
تأثیر مواد تقویتشده با الیاف بر سایش پران
مواد پلاستیکی تقویتشده با الیاف شیشه یا بعضی پرکنندههای معدنی میتوانند خاصیت سایندگی بیشتری نسبت به مواد بدون تقویتکننده داشته باشند.
اگر مواد مذاب به دلیل لقی نامناسب وارد فاصله اطراف پران شوند، تماس مداوم مواد ساینده با سطح پران و مسیر آن میتواند سرعت سایش را افزایش دهد.
در قالبهایی که با مواد تقویتشده کار میکنند، وضعیت سطح پرانها و میزان لقی باید در سرویسهای دورهای با دقت بیشتری بررسی شود.
افزایش مقاومت سایشی پران میتواند مفید باشد؛ اما طراحی صحیح لقی و جلوگیری از نفوذ مواد همچنان اهمیت زیادی دارد.
کیفیت پرداخت سطح پران
سطح بدنه پران باید دارای کیفیت مناسب باشد تا اصطکاک و سایش هنگام حرکت کاهش پیدا کند. وجود خط ماشینکاری عمیق، خراش یا زبری نامناسب میتواند باعث افزایش اصطکاک و تجمع آلودگی شود.
جهت و کیفیت پرداخت نیز اهمیت دارد. سطح پران باید امکان حرکت روان در راستای محور را فراهم کند و از ایجاد سایش غیرعادی جلوگیری شود.
پولیش بیشازحد یا تغییر قطر پران هنگام پرداخت نیز میتواند لقی مسیر را افزایش دهد. بنابراین عملیات پرداخت باید با کنترل ابعادی انجام شود.
هماهنگی سختی پران با قطعات قالب
فقط سختی خود پران اهمیت ندارد. سختی اینسرت، ماهیچه یا صفحهای که پران داخل آن حرکت میکند نیز باید بررسی شود.
اگر اختلاف سختی و شرایط تماس بهدرستی انتخاب نشوند، ممکن است یکی از سطوح با سرعت بیشتری دچار سایش شود. در برخی شرایط، استفاده از بوش راهنما یا اینسرت قابلتعویض میتواند تعمیر و نگهداری قالب را سادهتر کند.
انتخاب ترکیب مناسب مواد و سختی باید بر اساس تعداد سیکل مورد انتظار، شرایط روانکاری و هزینه نگهداری انجام شود.
آیا پران سختتر همیشه بهتر است؟
افزایش سختی میتواند مقاومت سایشی را بیشتر کند؛ اما پران با سختی بالاتر همیشه بهترین انتخاب نیست.
پران باید علاوه بر مقاومت سایشی، توان تحمل نیروهای فشاری و جانبی را داشته باشد. اگر پران بیشازحد ترد باشد، ممکن است در اثر ضربه، کجشدن قطعه یا بار جانبی دچار ترک و شکست شود.
برای پرانهای باریک، پلهای و تیغهای، چقرمگی و مقاومت در برابر خمشدن اهمیت بیشتری پیدا میکند.
به همین دلیل، جنس و سختی باید متناسب با نوع پران و شرایط واقعی عملکرد انتخاب شوند.
نکته مهم: طول عمر پران فقط به سختی فولاد وابسته نیست. کیفیت سطح، لقی مسیر، همراستایی صفحات، روانکاری، دمای قالب و مقدار نیروی خروج نیز بر میزان سایش و احتمال شکست پران تأثیر دارند.

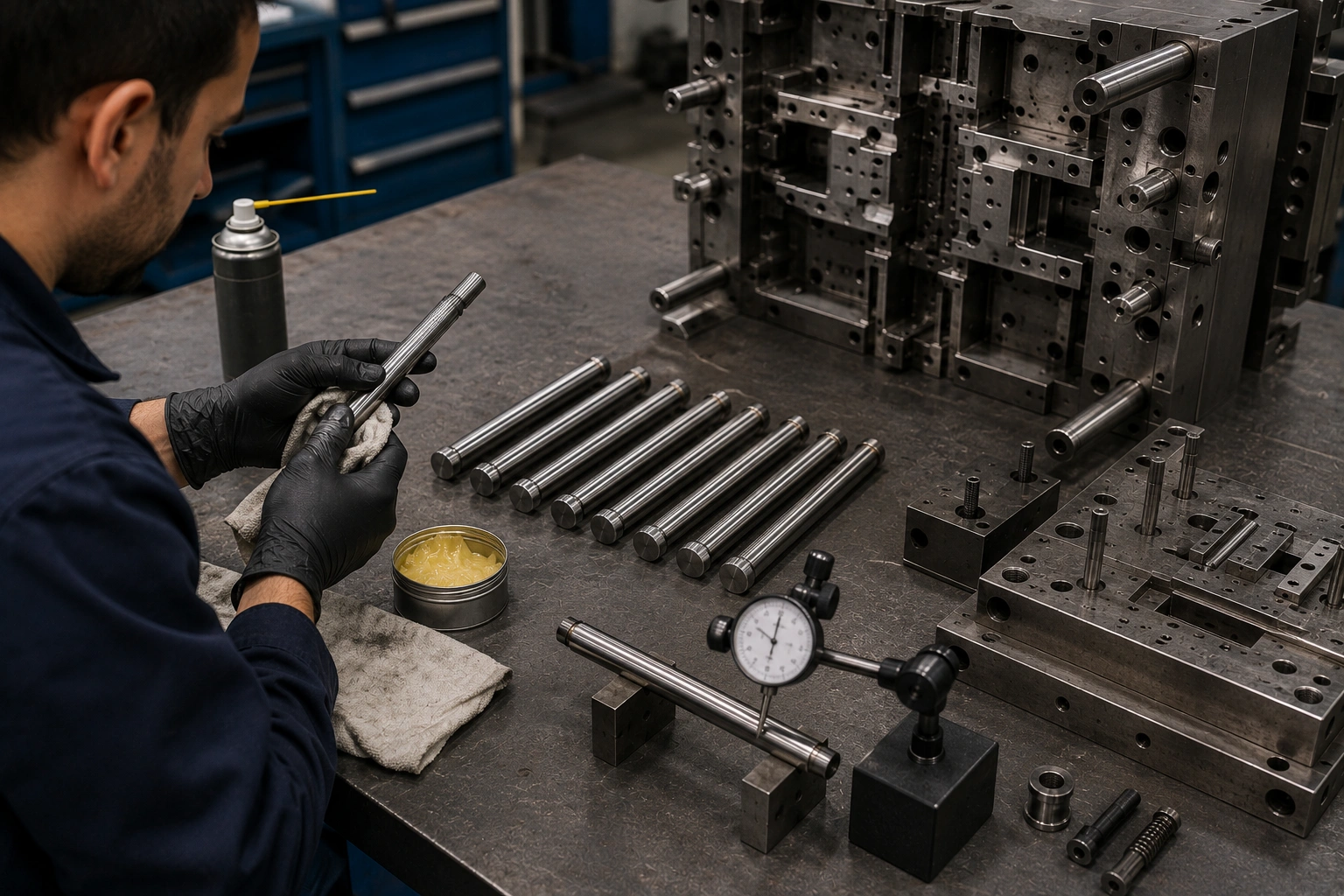

نگهداری، روانکاری و سرویس پرانهای قالب تزریق پلاستیک
پرانها از اجزای متحرک قالب تزریق پلاستیک هستند و در هر چرخه تولید، یک حرکت رفتوبرگشتی را داخل مسیرهای ماشینکاریشده انجام میدهند. تکرار این حرکت در هزاران یا میلیونها سیکل میتواند باعث سایش، افزایش لقی، خطافتادگی، گیرکردن یا کاهش دقت عملکرد سیستم پران شود.
نگهداری منظم سیستم پران فقط برای جلوگیری از شکست پینها انجام نمیشود. وضعیت پرانها میتواند بر کیفیت سطح قطعه، زمان توقف دستگاه، ایمنی قالب و طول عمر ماهیچهها و صفحات نیز تأثیر داشته باشد.
برنامه سرویس باید با توجه به تعداد سیکل تولید، نوع مواد پلاستیکی، دمای قالب، شرایط محیط کار و پیچیدگی سیستم خروج تعیین شود. قالبی که با مواد تقویتشده با الیاف یا در دمای بالا کار میکند، ممکن است به بازدیدهای کوتاهتر و دقیقتری نیاز داشته باشد.
تمیزکاری پرانها و مسیر حرکت
در طول تولید ممکن است ذرات پلاستیک، گردوغبار، روغن سوخته یا مواد اضافی در اطراف پرانها جمع شوند. ورود آلودگی به مسیر حرکت میتواند اصطکاک را افزایش دهد و باعث حرکت نامنظم یا گیرکردن پران شود.
مواد نفوذکرده به فاصله میان پین و سوراخ پران نیز ممکن است در اثر تکرار حرکت فشرده شوند و روی سطح پران خط ایجاد کنند.
هنگام سرویس، سطح پرانها و مسیرهای قابلدسترسی باید با مواد تمیزکننده مناسب پاک شوند. استفاده از ابزار زبر یا روشهایی که باعث خراشیدگی سطح پرداختشده پران شوند مناسب نیست.
پس از تمیزکاری باید وضعیت سطح از نظر خط، خوردگی، تغییر رنگ و آثار سایش بررسی شود.
روانکاری پرانهای قالب
روانکاری مناسب میتواند اصطکاک میان پران و مسیر حرکت را کاهش دهد و از سایش یا گیرکردن زودهنگام جلوگیری کند.
روانکار باید متناسب با دمای کاری قالب و شرایط تولید انتخاب شود. استفاده از گریس نامناسب ممکن است در دمای بالا تجزیه شود، رسوب ایجاد کند یا به سطح قطعه پلاستیکی انتقال پیدا کند.
مقدار روانکار نیز اهمیت دارد. استفاده بیشازحد میتواند باعث تجمع آلودگی، جذب گردوغبار یا آلودهشدن قطعات تولیدی شود. روانکاری باید به مقدار کنترلشده و فقط در نواحی موردنیاز انجام شود.
در قالبهای تولید قطعات غذایی، پزشکی یا محصولات دارای الزامات بهداشتی، نوع روانکار باید با استانداردهای مربوط به کاربرد محصول هماهنگ باشد.
بازدید سطح پینهای پران
سطح بدنه پران باید صاف و بدون خراش عمیق، خوردگی یا آثار سایش غیرعادی باشد. ایجاد خطوط طولی روی بدنه میتواند نشانه تماس نامناسب، وجود آلودگی یا کمبود روانکاری باشد.
اگر یک سمت پران بیشتر از سمت دیگر ساییده شده باشد، احتمال ناهماهنگی مسیر، خمشدن پین یا حرکت غیرموازی صفحات وجود دارد.
فقط تعویض پران ساییدهشده ممکن است مشکل را برطرف نکند. مسیر حرکت، سوراخ راهنما و همراستایی مجموعه نیز باید بررسی شوند تا پران جدید دوباره دچار سایش نشود.
بررسی خمشدگی پرانها
خمشدگی جزئی پین پران ممکن است با چشم قابل تشخیص نباشد؛ اما میتواند باعث افزایش اصطکاک و تماس یکطرفه با مسیر شود.
پرانهای باریک، بلند، پلهای و تیغهای حساسیت بیشتری به تغییر شکل دارند. واردشدن نیروی جانبی هنگام کجشدن قطعه یا برخورد پران با نیمه مقابل قالب میتواند باعث خمشدگی شود.
در زمان سرویس میتوان پران را روی سطح دقیق یا با ابزار اندازهگیری مناسب بررسی کرد. پران خمشده نباید با فشار یا سنگزنی غیرکنترلشده اصلاح و دوباره استفاده شود؛ زیرا ممکن است استحکام و دقت آن کاهش پیدا کرده باشد.
بررسی لقی پران و سوراخ راهنما
لقی میان پران و مسیر حرکت باید امکان جابهجایی روان را فراهم کند و درعینحال از نفوذ بیشازحد مواد مذاب جلوگیری کند.
افزایش لقی ممکن است در اثر سایش بدنه پران یا بزرگشدن سوراخ ایجاد شود. نشانههای این مشکل میتواند شامل ایجاد پلیسه در اطراف محل پران، نفوذ مواد به مسیر یا افزایش آلودگی باشد.
در صورت مشاهده لقی زیاد باید هم قطر پران و هم وضعیت سوراخ بررسی شوند. گاهی تعویض پین کافی است؛ اما در صورت سایش مسیر ممکن است تعمیر اینسرت یا استفاده از بوش مناسب ضروری باشد.
بررسی صفحات پران
صفحات پران باید بهصورت موازی و روان حرکت کنند. وجود لقی غیرعادی، شلشدن پیچها، آسیب پینهای راهنما یا تجمع آلودگی میتواند باعث حرکت کج مجموعه شود.
حرکت ناموازی صفحات باعث میشود بعضی پرانها زودتر یا با نیروی بیشتری حرکت کنند. این وضعیت میتواند سایش یکطرفه، خمشدن پینها و خروج نامتعادل قطعه را به همراه داشته باشد.
در زمان سرویس باید وضعیت پیچها، پینهای راهنما، بوشها و سطوح تماس صفحات بررسی شود.
کنترل سیستم برگشت پران
سیستم پران باید پیش از بستهشدن قالب بهطور کامل به موقعیت اولیه بازگردد. فنرها، پینهای برگشت، کوپلینگ دستگاه و سایر اجزای برگشت باید در سرویس دورهای بررسی شوند.
فنرهای ضعیف یا شکسته ممکن است باعث بازگشت ناقص صفحات شوند. پینهای برگشت نیز باید از نظر سایش، خمشدگی و تماس صحیح با نیمه مقابل قالب بررسی شوند.
اگر قالب دارای سنسور موقعیت پران باشد، عملکرد سنسور و سیمکشی آن نیز باید آزمایش شود.
سرویس پرانهای تیغهای و D شکل
پرانهای دارای سطح مقطع غیرمدور به دلیل جهت نصب مشخص، به بررسی دقیقتری نیاز دارند.
سطوح تخت و لبههای پران تیغهای یا D شکل باید از نظر سایش، پلیسه و خراش بررسی شوند. هرگونه تغییر در جهت نصب یا لقی جانبی میتواند باعث تماس با دیواره مسیر و گیرکردن شود.
هنگام مونتاژ باید جهت پران مطابق موقعیت اولیه قرار بگیرد. نصب اشتباه میتواند باعث برخورد با اینسرت یا ایجاد اثر نامناسب روی قطعه شود.
سرویس بوش پران
در بوش پران، سطح داخلی بوش و سطح خارجی پین مرکزی بهصورت همزمان باید بررسی شوند.
وجود خراش، سایش یا آلودگی میان این دو سطح میتواند باعث حرکت نامنظم بوش شود. هممحوری مجموعه نیز اهمیت زیادی دارد و تماس یکطرفه میتواند نشانه انحراف یا ناهماهنگی باشد.
پس از مونتاژ، حرکت بوش باید روان باشد و در تمام کورس بدون گیرکردن انجام شود.
زمان مناسب برای تعویض پران
پران نباید فقط پس از شکست کامل تعویض شود. سایش زیاد، کاهش قطر، خراش عمیق، خمشدگی، آسیب سطحی یا تغییر شکل سر پران میتواند دلیل تعویض باشد.
ادامه استفاده از پران آسیبدیده ممکن است باعث خرابی مسیر، ایجاد پلیسه روی قطعه یا توقف ناگهانی قالب شود.
در قالبهای تولید انبوه بهتر است پرانهای خاص و غیرمعمول بهعنوان قطعات یدکی نگهداری شوند تا زمان توقف دستگاه در صورت خرابی کاهش پیدا کند.
ثبت سوابق سرویس قالب
ثبت تعداد سیکل، تاریخ سرویس، قطعات تعویضشده و عیوب مشاهدهشده میتواند به برنامهریزی بهتر نگهداری کمک کند.
اگر یک پران مشخص بهطور مکرر دچار سایش یا شکست میشود، احتمال دارد مشکل فقط به کیفیت پران مربوط نباشد. محل جانمایی، نیروی خروج، همراستایی یا طراحی مسیر باید دوباره بررسی شود.
سوابق تعمیرات میتوانند الگوهای خرابی را مشخص کنند و از تکرار تعمیرات موقت جلوگیری کنند.
نکته مهم: تعویض مکرر یک پران بدون بررسی علت خرابی، راهحل دائمی نیست. اگر یک پین بارها خم میشود یا میشکند، باید نیروی خروج قطعه، همراستایی مسیر، حرکت صفحات و احتمال واردشدن نیروی جانبی بررسی شوند.
اصول طراحی یک سیستم پران مناسب در قالب تزریق پلاستیک
طراحی سیستم پران یکی از مراحل مهم در طراحی قالب تزریق پلاستیک است و نباید پس از تکمیل سایر بخشهای قالب به آن پرداخته شود. نوع پران، تعداد، قطر، محل قرارگیری و نحوه انتقال نیروی خروج باید همزمان با طراحی ماهیچه، سیستم خنککاری و سایر اجزای قالب بررسی شوند.
یک سیستم پران مناسب باید قطعه را بدون ایجاد تغییر شکل، شکست، سفیدشدگی یا آسیب سطحی از قالب خارج کند. درعینحال، ساختار آن باید از نظر ماشینکاری، مونتاژ، تعمیر و نگهداری قابل اجرا باشد.
هدف طراحی، استفاده از بیشترین تعداد پران یا پیچیدهترین مکانیزم خروج نیست. سیستم مناسب باید با کمترین پیچیدگی لازم، نیروی خروج را بهصورت متعادل به نواحی مقاوم قطعه منتقل کند.
بررسی جهت خروج قطعه
پیش از انتخاب نوع پران باید جهت خروج قطعه از قالب مشخص شود. تمام دیوارهها، ریبها، بوشها و جزئیات هندسی باید در راستای حرکت قطعه بررسی شوند.
وجود آندرکات، زاویه منفی یا گیر مکانیکی میتواند مانع خروج مستقیم قطعه شود. در چنین شرایطی، افزایش تعداد یا فشار پران مشکل را برطرف نمیکند و ممکن است باعث شکست قطعه یا آسیب به اجزای قالب شود.
ابتدا باید مشخص شود کدام بخشهای قطعه با بازشدن قالب آزاد میشوند و کدام نواحی به مکانیزمهایی مانند کشویی قالب ، لیفتر یا ماهیچه متحرک نیاز دارند.
تعیین سمت باقیماندن قطعه
در بیشتر قالبها تلاش میشود قطعه پس از بازشدن روی نیمه متحرک و سمت ماهیچه باقی بماند؛ زیرا سیستم پران معمولاً در این بخش قرار دارد.
هندسه قطعه، میزان انقباض، عمق ماهیچه و کیفیت سطح میتوانند بر سمت باقیماندن محصول تأثیر بگذارند. اگر قطعه بهصورت کنترلنشده در نیمه ثابت باقی بماند، سیستم پران سمت متحرک نمیتواند آن را خارج کند.
محل خط جدایش و نحوه تقسیم هندسه قطعه میان ماهیچه و حفره باید بهگونهای طراحی شوند که رفتار محصول هنگام بازشدن قالب قابل پیشبینی باشد.
بررسی زاویه خروج
زاویه خروج یا Draft Angle به جداشدن دیوارههای قطعه از سطح قالب کمک میکند. زاویه ناکافی میتواند اصطکاک و نیروی موردنیاز برای خروج را افزایش دهد.
مقدار زاویه مناسب به عمق دیواره، جنس مواد، بافت سطح، کیفیت پرداخت و هندسه قطعه بستگی دارد. سطوح دارای بافت معمولاً به زاویه خروج بیشتری نسبت به سطوح صاف نیاز دارند.
سیستم پران نباید برای جبران زاویه خروج نامناسب طراحی شود. افزایش نیروی پران ممکن است قطعه را از قالب خارج کند؛ اما احتمال خراش، سفیدشدگی و تغییر شکل را افزایش میدهد.
برآورد نواحی دارای بیشترین نیروی خروج
تمام بخشهای قطعه به یک اندازه روی ماهیچه درگیر نمیشوند. دیوارههای عمیق، ریبها، بوشهای محل پیچ و نواحی دارای سطح تماس زیاد ممکن است مقاومت بیشتری در برابر خروج ایجاد کنند.
پرانها باید تا حد امکان در نزدیکی این نواحی قرار بگیرند؛ اما محل تماس باید استحکام کافی برای تحمل نیرو داشته باشد.
اگر نیروی پران فقط در مرکز یک قطعه عمیق وارد شود، ممکن است کف قطعه تغییر شکل دهد؛ درحالیکه دیوارهها همچنان روی ماهیچه باقی ماندهاند.
انتخاب نوع پران متناسب با هندسه قطعه
نوع پران باید بر اساس شکل محل تماس و فضای موجود انتخاب شود.
پین پران گرد برای بسیاری از قطعات ساده و نواحی دارای فضای کافی مناسب است. پران تیغهای میتواند برای بعضی ریبها و فضاهای باریک استفاده شود. بوش پران برای نواحی استوانهای و پایههای دارای پین مرکزی کاربرد دارد.
در قطعاتی که به توزیع نیرو در سطح بزرگتر نیاز دارند، ممکن است صفحه پران یا پران سوپاپی گزینه مناسبتری باشد. سیستم هوایی نیز میتواند برای کاهش خلأ در بعضی قطعات عمیق استفاده شود.
استفاده از پران پیچیدهتر فقط زمانی منطقی است که مزیت فنی مشخصی نسبت به روش سادهتر داشته باشد.
انتخاب قطر و سطح تماس پران
قطر پران باید با مقدار نیروی خروج و مقاومت محل تماس هماهنگ باشد. پران با قطر بسیار کم میتواند فشار موضعی زیادی روی قطعه ایجاد کند و احتمال سفیدشدگی یا فرورفتگی را افزایش دهد.
افزایش قطر سطح تماس را بیشتر میکند؛ اما فضای بیشتری داخل قالب اشغال میکند و ممکن است با کانالهای خنککاری یا سایر اجزا تداخل داشته باشد.
در بعضی قطعات، استفاده از چند پران با قطر مناسب میتواند بهتر از یک پران بسیار بزرگ یا تعداد زیادی پران نازک باشد.
توزیع متعادل نیروی پران
پرانها باید بهگونهای جانمایی شوند که قطعه هنگام خروج کج نشود. توزیع نیرو باید متناسب با میزان درگیری بخشهای مختلف محصول با ماهیچه باشد.
در قطعات متقارن، چیدمان متعادل معمولاً عملکرد مناسبتری ایجاد میکند؛ اما تقارن هندسی همیشه به معنی توزیع کاملاً مساوی پرانها نیست.
اگر یک سمت قطعه دارای ریبهای بیشتر یا عمق بالاتری باشد، ممکن است به نیروی خروج بیشتری نیاز داشته باشد. طراحی باید بر اساس مقاومت واقعی هر ناحیه انجام شود.
بررسی استحکام محل تماس پران
سطح تماس پران باید توان تحمل نیروی خروج را داشته باشد. قرارگیری پین روی سطح نازک یا ناحیه ضعیف میتواند باعث تغییر شکل یا شکست قطعه شود.
محل اتصال ریبها، اطراف پایههای تقویتشده و نواحی دارای ضخامت مناسب میتوانند گزینههای مناسبی برای بررسی باشند؛ اما انتخاب نهایی به هندسه واقعی قطعه بستگی دارد.
همچنین باید اثر باقیمانده پران روی سطح محصول در نظر گرفته شود. در قطعات ظاهری بهتر است محل تماس در بخشهای غیرقابلمشاهده قرار بگیرد.
هماهنگی سیستم پران با خنککاری
مسیر هر پران از سطح ماهیچه تا صفحات پران امتداد دارد. این مسیر ممکن است با کانالهای آب، پیچها، پینهای ماهیچه و سایر اجزای داخلی تداخل داشته باشد.
طراحی پران و خنککاری باید بهصورت همزمان انجام شود. حذف کانال مؤثر خنککاری فقط برای ایجاد مسیر یک پران ممکن است باعث افزایش زمان چرخه یا ایجاد اختلاف دمایی در قطعه شود.
از طرف دیگر، جانمایی کامل کانالهای آب بدون درنظرگرفتن پرانها میتواند فضای مناسب برای سیستم خروج را محدود کند.
بررسی کورس و فضای خروج قطعه
کورس پران باید بهاندازهای باشد که قطعه بهطور کامل از ماهیچه آزاد شود و فضای کافی برای سقوط یا برداشت آن وجود داشته باشد.
در قالبهای دارای ربات، موقعیت نهایی قطعه باید با ابزار برداشت هماهنگ باشد. پرانها نباید بیشازحد از سطح قالب خارج شوند؛ زیرا احتمال خمشدن یا برخورد با قطعه و ربات افزایش پیدا میکند.
فضای بازشدن قالب نیز باید برای خروج محصول کافی باشد و قطعه پس از پران با نیمه مقابل یا اجزای قالب برخورد نکند.
امکان ساخت، مونتاژ و تعمیر سیستم پران
طراحی سیستم پران باید از نظر ساخت و نگهداری نیز بررسی شود. استفاده از قطعات استاندارد میتواند هزینه ساخت و زمان تعویض را کاهش دهد.
پرانهای خاص باید بهگونهای طراحی شوند که امکان ماشینکاری، سختکاری و مونتاژ دقیق آنها وجود داشته باشد. همچنین بهتر است قطعات مصرفی بدون بازکردن غیرضروری بخشهای اصلی قالب قابل تعویض باشند.
در قالبهای تولید انبوه، دسترسی مناسب برای سرویس و امکان نگهداری قطعات یدکی اهمیت بیشتری دارد.
بررسی عملکرد سیستم پران در طراحی سهبعدی
پیش از ساخت قالب میتوان مسیر حرکت صفحات، پینها، بوشها و قطعه را در مدل سهبعدی بررسی کرد.
کنترل تداخلها میتواند برخورد پران با کانالهای خنککاری، پیچها، کشوییها و سایر اجزا را پیش از ماشینکاری مشخص کند.
همچنین بررسی حرکت قطعه در طول کورس پران میتواند احتمال برخورد، کجشدن یا محدودبودن فضای خروج را کاهش دهد.
نکته مهم: طراحی سیستم پران باید همزمان با طراحی ماهیچه، خنککاری و سایر اجزای قالب انجام شود. اضافهکردن پرانها در پایان طراحی میتواند باعث تداخل داخلی، جانمایی نامناسب و کاهش کیفیت خروج قطعه شود.
برای مشاهده نمونههای واقعی طراحی و ساخت قالبهای تزریق پلاستیک، پروژههای قالب تزریق بغل موتور، قالب تزریق هوستافرم و قالب تزریق پایه میل را مشاهده کنید.
مقایسه انواع پرانهای قالب تزریق پلاستیک
انتخاب نوع پران به هندسه قطعه، محل انتقال نیروی خروج، فضای موجود داخل قالب و میزان نیروی موردنیاز بستگی دارد. هیچ نوع پرانی برای تمام قطعات و قالبها بهترین گزینه نیست و هر سیستم خروج، مزایا و محدودیتهای خاص خود را دارد.
پین پران گرد به دلیل ساختار ساده، تنوع ابعادی و هزینه مناسب، در بسیاری از قالبها اولین گزینه مورد بررسی است؛ اما در نواحی باریک، قطعات استوانهای یا محصولاتی که به توزیع گستردهتر نیروی خروج نیاز دارند، ممکن است استفاده از پران تیغهای، بوش پران، پران سوپاپی یا صفحه پران عملکرد مناسبتری ایجاد کند.
در بعضی قالبها نیز استفاده از یک نوع پران برای تمام بخشهای قطعه امکانپذیر نیست. برای مثال، ممکن است پینهای گرد برای خروج کف قطعه استفاده شوند و پرانهای تیغهای در زیر ریبهای باریک قرار بگیرند. همچنین سیستم هوایی میتواند در کنار پرانهای مکانیکی به کاهش خلأ و جداشدن اولیه قطعه کمک کند.
جدول زیر مقایسهای کلی میان انواع پرانهای بررسیشده در این مقاله ارائه میدهد.
| نوع پران | شکل سطح تماس | کاربرد رایج | مهمترین مزیت | محدودیت اصلی |
|---|---|---|---|---|
| پین پران گرد | دایرهای | قطعات عمومی و نواحی دارای فضای کافی | ساختار ساده، استاندارد و اقتصادی | تمرکز نیرو روی سطح محدود |
| پران پلهای | دایرهای با قطر کاری کوچکتر | نواحی محدود و محلهایی با فضای کم | امکان استفاده از سطح تماس کوچک با بدنه مقاومتر | حساسیت بخش کمقطر به خمشدن |
| پران تیغهای | مستطیلی و باریک | ریبها و شیارهای باریک | هماهنگی با هندسه ریب و فضای محدود | حساسیت بیشتر به جهت نصب و خمشدن |
| پران تخت یا D شکل | ترکیبی از سطح تخت و منحنی | نزدیک دیوارهها و نواحی محدود | امکان جانمایی نزدیکتر به لبه یا دیواره | نیاز به کنترل جهت و ماشینکاری دقیق |
| بوش پران | حلقهای | پایههای استوانهای، بوشها و سوراخهای مرکزی | توزیع متقارن نیرو در اطراف بخش استوانهای | نیاز به هممحوری و کنترل دقیق لقی |
| پران سوپاپی | دایرهای با سطح تماس بزرگ | قطعات عمیق و نواحی نیازمند سطح تماس بیشتر | کاهش فشار موضعی با افزایش سطح تماس | نیاز به فضای بیشتر و نشیمن دقیق |
| صفحه پران | سطحی یا محیطی | قطعات دایرهای، استوانهای و بعضی قطعات نازک | توزیع گسترده و یکنواخت نیروی خروج | ساختار پیچیدهتر و هزینه ساخت بیشتر |
| سیستم پران هوایی | فشار هوا روی سطح داخلی قطعه | قطعات عمیق و دارای احتمال ایجاد خلأ | کمک به شکستن خلأ و کاهش نیروی خروج | نیاز به مسیر هوا، کنترل فشار و زمانبندی |
چه زمانی پین پران گرد انتخاب مناسبتری است؟
اگر فضای کافی برای نصب پین وجود داشته باشد و محل تماس قطعه توان تحمل نیروی خروج را داشته باشد، پین پران گرد معمولاً سادهترین و اقتصادیترین گزینه است.
استفاده از قطعات استاندارد، ماشینکاری سادهتر مسیر و امکان تعویض آسان از مزایای این نوع پران هستند. به همین دلیل، پیش از انتخاب سیستمهای پیچیدهتر باید امکان استفاده صحیح از پین گرد بررسی شود.
بااینحال، استفاده از پین گرد بسیار نازک برای دسترسی به نواحی محدود همیشه راهکار مناسبی نیست. کاهش قطر میتواند فشار موضعی روی قطعه و احتمال خمشدن پران را افزایش دهد.
چه زمانی از پران تیغهای استفاده میشود؟
پران تیغهای زمانی بررسی میشود که نیروی خروج باید به یک ریب یا ناحیه باریک منتقل شود و فضای کافی برای نصب پین گرد با قطر مناسب وجود نداشته باشد.
سطح تماس کشیده پران میتواند با امتداد ریب هماهنگ شود؛ اما ضخامت کم و جهت نصب مشخص، طراحی و مونتاژ آن را حساستر میکند.
اگر امکان تقویت محل تماس یا تغییر جانمایی برای استفاده از پران گرد وجود داشته باشد، باید مزایا و هزینه ساخت هر دو روش مقایسه شوند.
چه زمانی بوش پران انتخاب میشود؟
بوش پران برای نواحی دارای هندسه استوانهای و پین مرکزی مناسب است. این سیستم میتواند نیرو را در محیط یک پایه یا بوش قطعه توزیع کند.
اگر استفاده از پینهای گرد در اطراف ناحیه استوانهای باعث توزیع نامتقارن نیرو شود یا فضای کافی وجود نداشته باشد، بوش پران میتواند گزینه مناسبتری باشد.
عملکرد صحیح آن به هممحوری دقیق بوش و پین مرکزی وابسته است و ساخت و نگهداری آن نسبت به پین گرد پیچیدهتر خواهد بود.
چه زمانی صفحه پران مناسبتر است؟
در قطعاتی که نیروی خروج باید در محیط یا سطح گستردهتری توزیع شود، صفحه پران میتواند عملکرد یکنواختتری ایجاد کند.
قطعات دایرهای، استوانهای یا بعضی محصولات نازک ممکن است در اثر فشار موضعی پینها تغییر شکل دهند. صفحه پران با افزایش سطح تماس میتواند فشار واردشده به هر ناحیه را کاهش دهد.
بااینحال، ساخت صفحه متحرک، سیستم هدایت و کنترل لقی هزینه و پیچیدگی بیشتری نسبت به پینهای معمولی ایجاد میکند.
آیا میتوان چند نوع پران را در یک قالب استفاده کرد؟
در بسیاری از قالبهای صنعتی، ترکیب چند نوع پران بهترین نتیجه را ایجاد میکند. هندسه یک قطعه ممکن است شامل کف گسترده، ریبهای باریک و پایههای استوانهای باشد و هر بخش به روش متفاوتی برای انتقال نیروی خروج نیاز داشته باشد.
برای مثال، میتوان از پین گرد در نواحی عمومی، پران تیغهای زیر ریبها و بوش پران در اطراف پایههای استوانهای استفاده کرد.
ترکیب پرانها باید بهگونهای طراحی شود که تمام اجزا بهصورت هماهنگ حرکت کنند و نیروی خروج به شکل متعادل به قطعه منتقل شود.
انتخاب سادهترین سیستم با عملکرد مناسب
پیچیدهتربودن سیستم پران به معنی عملکرد بهتر نیست. هر قطعه خاص میتواند هزینه ساخت، مونتاژ و نگهداری قالب را افزایش دهد.
اگر پین پران استاندارد بتواند قطعه را بدون ایجاد عیب و با نیروی متعادل خارج کند، استفاده از مکانیزم پیچیدهتر ممکن است توجیه فنی و اقتصادی نداشته باشد.
در مقابل، سادهسازی بیشازحد نیز میتواند باعث ایجاد اثر پران، تغییر شکل قطعه یا خرابی مکرر اجزای قالب شود.
انتخاب نهایی باید میان کیفیت خروج، قابلیت ساخت، طول عمر قالب و هزینه نگهداری تعادل ایجاد کند.
نکته مهم: انتخاب نوع پران فقط بر اساس فضای موجود انجام نمیشود. شکل محل تماس، مقدار نیروی خروج، استحکام قطعه، اثر باقیمانده روی محصول و امکان ساخت و نگهداری نیز باید همزمان بررسی شوند.
جمعبندی؛ انتخاب صحیح پران برای خروج ایمن قطعه از قالب
پرانهای قالب تزریق پلاستیک فقط چند پین فلزی برای جداکردن محصول از قالب نیستند؛ بلکه بخشی مهم از طراحی مهندسی قالب محسوب میشوند و عملکرد آنها میتواند بر کیفیت قطعه، زمان چرخه تولید، طول عمر قالب و هزینههای نگهداری تأثیر مستقیم داشته باشد.
پس از تزریق مواد و پایان مرحله خنککاری، قطعه معمولاً به دلیل انقباض روی ماهیچه قالب باقی میماند. سیستم پران باید نیروی لازم برای جداکردن محصول را بهصورت کنترلشده و متعادل وارد کند؛ بدون اینکه باعث ایجاد فرورفتگی، سفیدشدگی، ترک، تغییر شکل یا آسیب به سطح قطعه شود.
انتخاب نوع پران باید بر اساس هندسه واقعی محصول انجام شود. پین پران گرد برای بسیاری از قطعات ساده و نواحی دارای فضای کافی، گزینهای استاندارد و اقتصادی است. در مقابل، ریبهای باریک ممکن است به پران تیغهای نیاز داشته باشند و برای نواحی استوانهای یا پایههای دارای سوراخ مرکزی، بوش پران عملکرد مناسبتری ایجاد کند.
پران D شکل امکان جانمایی نزدیکتر به بعضی دیوارهها و نواحی محدود را فراهم میکند. پران سوپاپی با افزایش سطح تماس میتواند فشار موضعی را کاهش دهد و صفحه پران برای قطعاتی مناسب است که باید نیروی خروج در سطح یا محیط گستردهتری توزیع شود.
در قطعات عمیق نیز ممکن است علاوه بر پرانهای مکانیکی، از سیستم هوای فشرده برای کاهش خلأ میان قطعه و ماهیچه استفاده شود. بااینحال، هیچکدام از این سیستمها نباید برای جبران زاویه خروج نامناسب، گیر مکانیکی یا طراحی نادرست قطعه استفاده شوند.
تعداد زیاد پران همیشه به معنی عملکرد بهتر نیست. محل قرارگیری، قطر، سطح تماس و توزیع نیروی خروج اهمیت بیشتری از تعداد پرانها دارند. پرانها باید تا حد امکان در نزدیکی نواحی دارای مقاومت بیشتر و روی بخشهایی قرار بگیرند که استحکام کافی برای تحمل نیروی خروج دارند.
همچنین مسیر پرانها باید با کانالهای خنککاری، پیچها، مغزیها، کشوییها و سایر اجزای داخلی قالب هماهنگ باشد. به همین دلیل، طراحی سیستم پران باید همزمان با طراحی سهبعدی قالب انجام شود و نباید به مرحله پایانی طراحی موکول شود.
پس از ساخت قالب نیز تنظیم فشار، سرعت و کورس پران در دستگاه تزریق اهمیت زیادی دارد. افزایش فشار یا سرعت بدون بررسی علت اصلی گیرکردن قطعه میتواند باعث آسیب به محصول، خمشدن پرانها یا افزایش استهلاک قالب شود.
نگهداری منظم، تمیزکاری مسیرها، روانکاری کنترلشده و بررسی سایش یا خمشدگی پرانها نیز برای حفظ عملکرد سیستم ضروری است. اگر یک پران بهطور مکرر دچار شکست یا سایش میشود، باید علت اصلی مانند نیروی خروج زیاد، حرکت ناموازی صفحات یا واردشدن نیروی جانبی بررسی شود.
در مجموعه مثلث طراحی، طراحی سیستم پران همزمان با بررسی هندسه قطعه، ماهیچه، کانالهای خنککاری و سایر اجزای قالب انجام میشود. هدف، طراحی سیستمی است که قطعه را با کمترین احتمال آسیب و با عملکرد پایدار در تیراژ تولید از قالب خارج کند.
اگر برای طراحی قطعه، بررسی سیستم خروج یا طراحی و ساخت قالب تزریق پلاستیک به مشاوره نیاز دارید، میتوانید پیش از شروع ساخت، مدل و شرایط تولید محصول خود را برای بررسی تخصصی ارسال کنید.
نکته مهم: عملکرد مناسب سیستم پران حاصل انتخاب یک نوع پران خاص نیست؛ بلکه نتیجه هماهنگی میان طراحی قطعه، زاویه خروج، جانمایی پرانها، سیستم خنککاری، تنظیمات دستگاه و نگهداری صحیح قالب است.
سوالات متداول درباره پرانهای قالب تزریق پلاستیک
1. پران قالب تزریق پلاستیک چیست؟
پران یکی از اجزای سیستم خروج قالب است که پس از بازشدن قالب، نیروی لازم برای جداکردن قطعه پلاستیکی از ماهیچه را منتقل میکند. پرانها در انواع مختلفی مانند پین پران گرد، پران پلهای، پران تیغهای، پران D شکل، بوش پران و پران سوپاپی ساخته میشوند.
نوع، تعداد و محل قرارگیری پرانها باید متناسب با هندسه قطعه، سطح تماس و میزان نیروی لازم برای خروج انتخاب شود.
2. پرکاربردترین نوع پران در قالب تزریق پلاستیک کدام است؟
پین پران گرد یا Pin Ejector رایجترین نوع پران در قالبهای تزریق پلاستیک است. ساختار ساده، تنوع قطر و طول، دسترسی آسان به قطعات استاندارد و هزینه مناسب از دلایل استفاده گسترده از این نوع پران هستند.
بااینحال، پین پران گرد برای تمام بخشهای قطعه مناسب نیست. در نواحی باریک، ریبها یا پایههای استوانهای ممکن است استفاده از انواع دیگر پران عملکرد بهتری ایجاد کند.
3. تعداد پرانهای قالب چگونه تعیین میشود؟
تعداد پرانها فقط بر اساس ابعاد قطعه تعیین نمیشود. هندسه محصول، عمق دیوارهها، تعداد ریبها و بوشها، میزان انقباض روی ماهیچه، استحکام محل تماس و مقدار نیروی لازم برای خروج باید بررسی شوند.
هدف، استفاده از بیشترین تعداد پران نیست؛ بلکه نیروی خروج باید با تعداد مناسب پران و بهصورت متعادل روی نواحی مقاوم قطعه توزیع شود.
4. بهترین محل برای قرارگیری پینهای پران کجاست؟
پرانها معمولاً باید در نواحی دارای استحکام مناسب و نزدیک بخشهایی قرار بگیرند که مقاومت بیشتری در برابر خروج ایجاد میکنند. زیر ریبهای تقویتشده، اطراف پایههای پیچ، محل اتصال دیوارهها و بخشهای دارای ضخامت مناسب میتوانند گزینههای مناسبی برای بررسی باشند.
محل نهایی پران باید با توجه به هندسه قطعه، کیفیت سطح موردنیاز، مسیر کانالهای خنککاری، پیچها و سایر اجزای داخلی قالب تعیین شود.
5. علت باقیماندن اثر دایرهای پران روی قطعه چیست؟
اثر پران ممکن است به دلیل فشار موضعی زیاد، کوچکبودن سطح تماس، همسطحنبودن انتهای پران با سطح قالب یا خروج قطعه در دمای نامناسب ایجاد شود.
محل قرارگیری پران نیز اهمیت دارد. اگر پین روی سطح نازک یا ناحیه ضعیف قرار بگیرد، احتمال ایجاد فرورفتگی، برجستگی یا سفیدشدگی افزایش پیدا میکند.
6. علت سفیدشدگی قطعه در محل پران چیست؟
سفیدشدگی معمولاً در اثر ایجاد تنش زیاد در اطراف محل تماس پران به وجود میآید. نیروی خروج زیاد، سطح تماس کوچک، خنککاری نامناسب، جانمایی پران روی ناحیه ضعیف یا گیرکردن قطعه روی ماهیچه میتوانند احتمال ایجاد این عیب را افزایش دهند.
برای رفع مشکل باید علت افزایش نیروی خروج بررسی شود و فقط کاهش فشار پران یا افزایش زمان خنککاری بهعنوان یک راهکار ثابت در نظر گرفته نشود.
