جمع شدگی مواد پلاستیک (شرینکیج) چیست و چگونه کنترل می‌شود؟

جمع شدگی مواد پلاستیک یا شرینکیج (Shrinkage)، کاهش ابعاد و حجم قطعه در اثر سردشدن مواد مذاب پس از فرایند تزریق است. این پدیده بخشی طبیعی از رفتار مواد پلیمری محسوب می‌شود؛ اما اگر مقدار آن در طراحی قطعه و قالب به‌درستی پیش‌بینی نشود، می‌تواند باعث خطای ابعادی، تاب‌برداشتگی، فرورفتگی سطح و ایجاد مشکل در مونتاژ قطعات شود.

میزان شرینکیج به عواملی مانند نوع و گرید مواد پلاستیکی، ضخامت دیواره‌ها، هندسه قطعه، جهت جریان مواد، دمای مذاب و قالب، فشار و زمان نگهداری و نحوه خنک‌کاری بستگی دارد. با انتخاب صحیح مواد، طراحی اصولی قطعه و قالب و تنظیم مناسب فرایند تزریق می‌توان اثر جمع شدگی را پیش‌بینی و کنترل کرد.

نکته مهم: شرینکیج را نمی‌توان به‌طور کامل حذف کرد؛ زیرا جمع شدگی بخشی طبیعی از فرایند سردشدن و انجماد مواد پلاستیکی است. هدف مهندسی، پیش‌بینی مقدار جمع شدگی، جبران آن در طراحی قالب و ایجاد شرایطی است که قطعه پس از تولید به ابعاد موردنظر برسد.

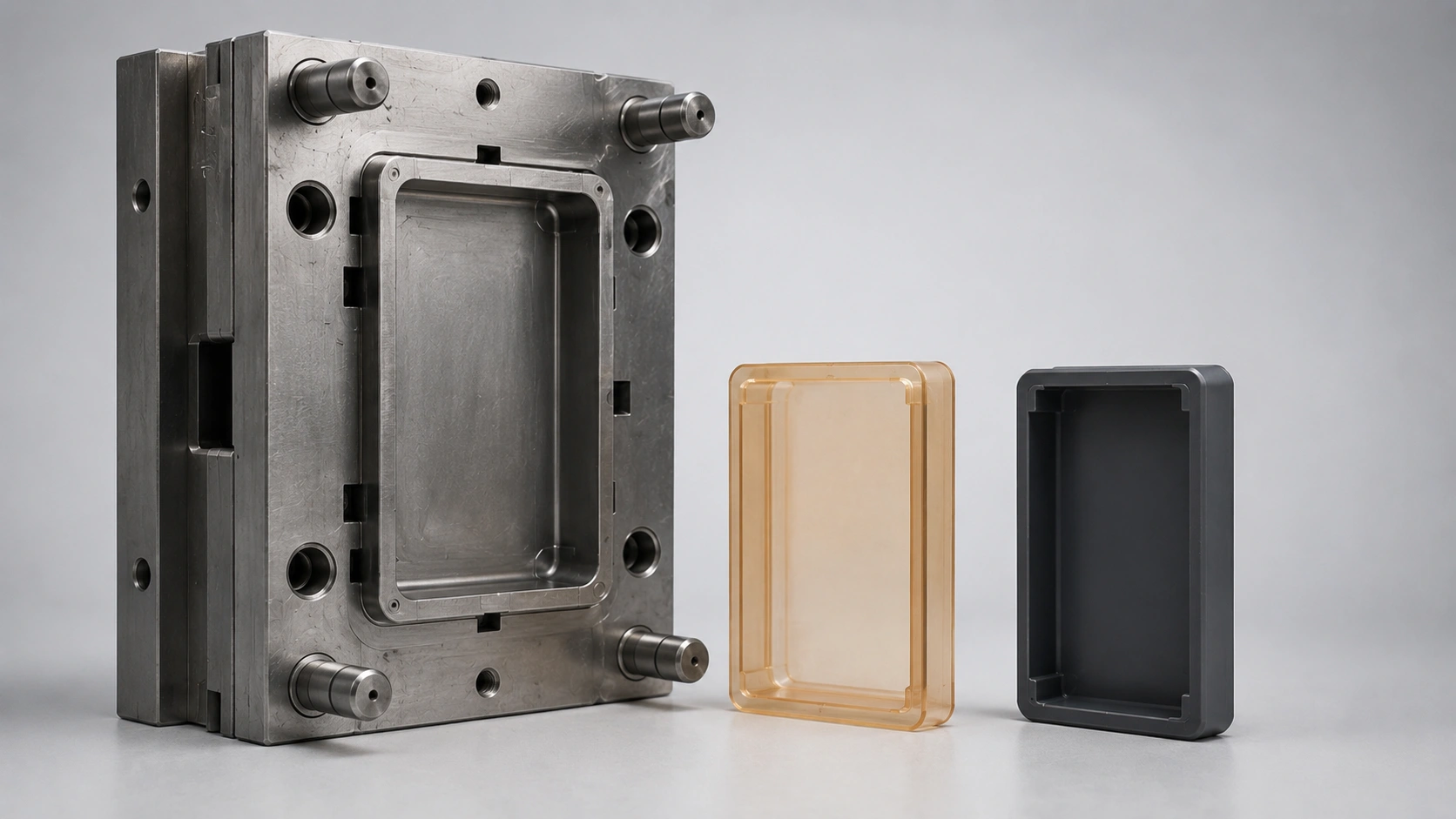

جمع شدگی مواد پلاستیک یا شرینکیج چیست؟

جمع شدگی مواد پلاستیک یا شرینکیج (Shrinkage) به کاهش حجم و ابعاد قطعه در هنگام سردشدن مواد مذاب گفته می‌شود. در فرایند تزریق پلاستیک، مواد پلیمری ابتدا داخل سیلندر دستگاه گرم و ذوب می‌شوند و سپس با فشار به داخل حفره قالب تزریق می‌شوند.

مواد در حالت مذاب حجم بیشتری اشغال می‌کنند. پس از ورود به قالب، دمای آن‌ها کاهش پیدا می‌کند و زنجیره‌های مولکولی به یکدیگر نزدیک‌تر می‌شوند. در نتیجه، حجم مواد کاهش پیدا می‌کند و ابعاد قطعه نهایی معمولاً کمی کوچک‌تر از ابعاد حفره قالب خواهد بود.

برای جبران این تغییر ابعادی، طراح قالب ابعاد حفره و ماهیچه را با توجه به ضریب جمع شدگی ماده مورد استفاده محاسبه می‌کند. برای مثال، اگر قرار باشد قطعه‌ای با ابعاد مشخص از پلی‌پروپیلن تولید شود، ابعاد قالب باید با درنظرگرفتن مقدار شرینکیج گرید موردنظر طراحی شوند تا قطعه پس از سردشدن به اندازه نهایی موردنیاز برسد.

بااین‌حال، جمع شدگی همیشه در تمام بخش‌های قطعه یکسان نیست. تفاوت ضخامت دیواره‌ها، جهت جریان مواد، محل گیت، سرعت خنک‌شدن و شرایط فرایند می‌توانند باعث شوند بعضی نواحی بیشتر یا کمتر از بخش‌های دیگر جمع شوند.

به همین دلیل، استفاده از یک درصد ثابت برای تمام قطعات ساخته‌شده از یک نوع پلیمر همیشه نتیجه دقیقی ایجاد نمی‌کند. مقدار واقعی شرینکیج باید با توجه به اطلاعات فنی گرید مواد، هندسه قطعه، طراحی قالب و شرایط تولید بررسی شود.

اگر جمع شدگی به‌درستی پیش‌بینی و کنترل شود، قطعه پس از تولید به ابعاد موردنظر نزدیک خواهد بود. در مقابل، پیش‌بینی نادرست آن می‌تواند باعث کوچک‌تر یا بزرگ‌ترشدن ابعاد، ایجاد اختلاف در مونتاژ و کاهش دقت محصول شود.

نکته مهم: شرینکیج با عیوبی مانند فرورفتگی سطح یا تاب‌برداشتگی یکسان نیست. جمع شدگی یک رفتار طبیعی مواد پلاستیکی است؛ اما توزیع نامتعادل یا جبران نادرست آن می‌تواند زمینه ایجاد این عیوب را فراهم کند.

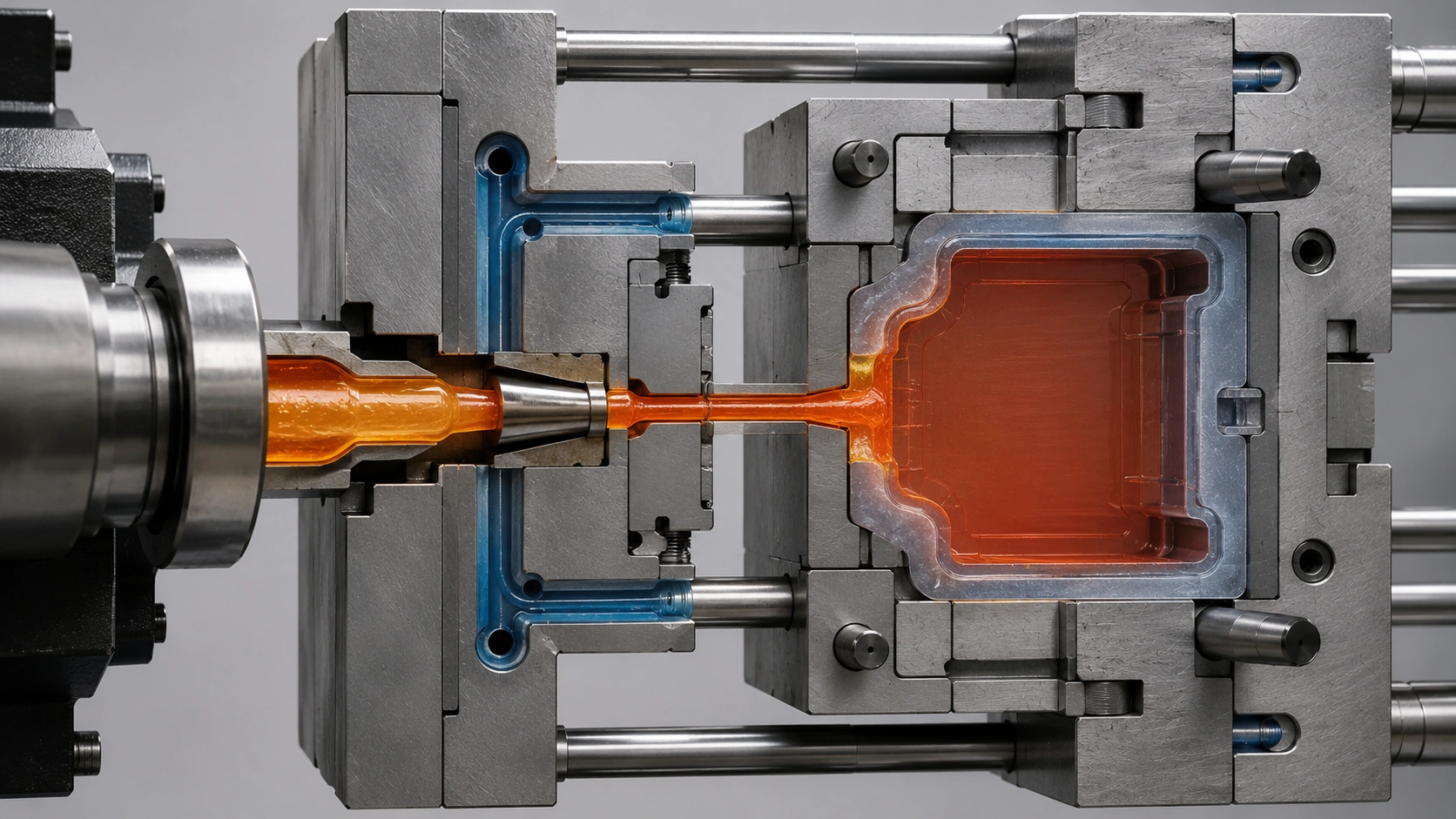

چرا مواد پلاستیکی پس از تزریق جمع می‌شوند؟

علت اصلی جمع شدگی مواد پلاستیک، کاهش حجم مواد هنگام سردشدن و تغییر حالت از مذاب به جامد است. مواد پلیمری در دمای تزریق انرژی بیشتری دارند و زنجیره‌های مولکولی آن‌ها با فاصله و آزادی حرکت بیشتری در کنار یکدیگر قرار می‌گیرند.

پس از ورود مواد مذاب به حفره قالب، حرارت آن‌ها به صفحات و کانال‌های خنک‌کاری قالب منتقل می‌شود. با کاهش دما، حرکت زنجیره‌های پلیمری کمتر شده و فاصله میان آن‌ها کاهش پیدا می‌کند. در نتیجه، مواد فضای کمتری اشغال می‌کنند و حجم قطعه کاهش می‌یابد.

در مرحله ابتدایی خنک‌شدن، دستگاه تزریق با اعمال فشار نگهدارنده یا فشار هولد (Holding Pressure) مقداری مواد مذاب اضافی را از طریق گیت وارد حفره می‌کند تا بخشی از کاهش حجم جبران شود. این فرایند تا زمانی ادامه دارد که مسیر گیت منجمد شود.

پس از انجماد گیت، دیگر امکان ورود مواد اضافی به داخل حفره وجود ندارد. از این مرحله به بعد، کاهش حجم باقی‌مانده باید با پیش‌بینی ضریب شرینکیج در طراحی قالب جبران شود.

میزان جمع شدگی در تمام مواد پلاستیکی یکسان نیست. ساختار مولکولی پلیمر نقش مهمی در رفتار آن هنگام سردشدن دارد. مواد نیمه‌بلوری مانند پلی‌پروپیلن (PP)، پلی‌اتیلن (PE) و پلی‌آمید (PA) معمولاً دامنه جمع شدگی بیشتری نسبت به بسیاری از مواد آمورف مانند ABS و پلی‌کربنات (PC) دارند.

در پلیمرهای نیمه‌بلوری، بخشی از زنجیره‌های مولکولی هنگام سردشدن ساختار منظم‌تر و فشرده‌تری تشکیل می‌دهند. این فرایند می‌تواند کاهش حجم بیشتری ایجاد کند. به همین دلیل، کنترل ابعاد و پیش‌بینی شرینکیج در بعضی قطعات تولیدشده از این مواد حساس‌تر است.

بااین‌حال، نوع پلیمر تنها عامل تعیین‌کننده نیست. گرید مواد، وجود الیاف شیشه، تالک یا سایر پرکننده‌ها، ضخامت قطعه، جهت جریان و شرایط فرایند تزریق نیز می‌توانند مقدار و جهت جمع شدگی را تغییر دهند.

نکته مهم: فشار نگهدارنده می‌تواند بخشی از کاهش حجم مواد را پیش از انجماد گیت جبران کند؛ اما پس از بسته‌شدن مسیر گیت، افزایش زمان هولد تأثیر محدودی بر جبران جمع شدگی خواهد داشت.

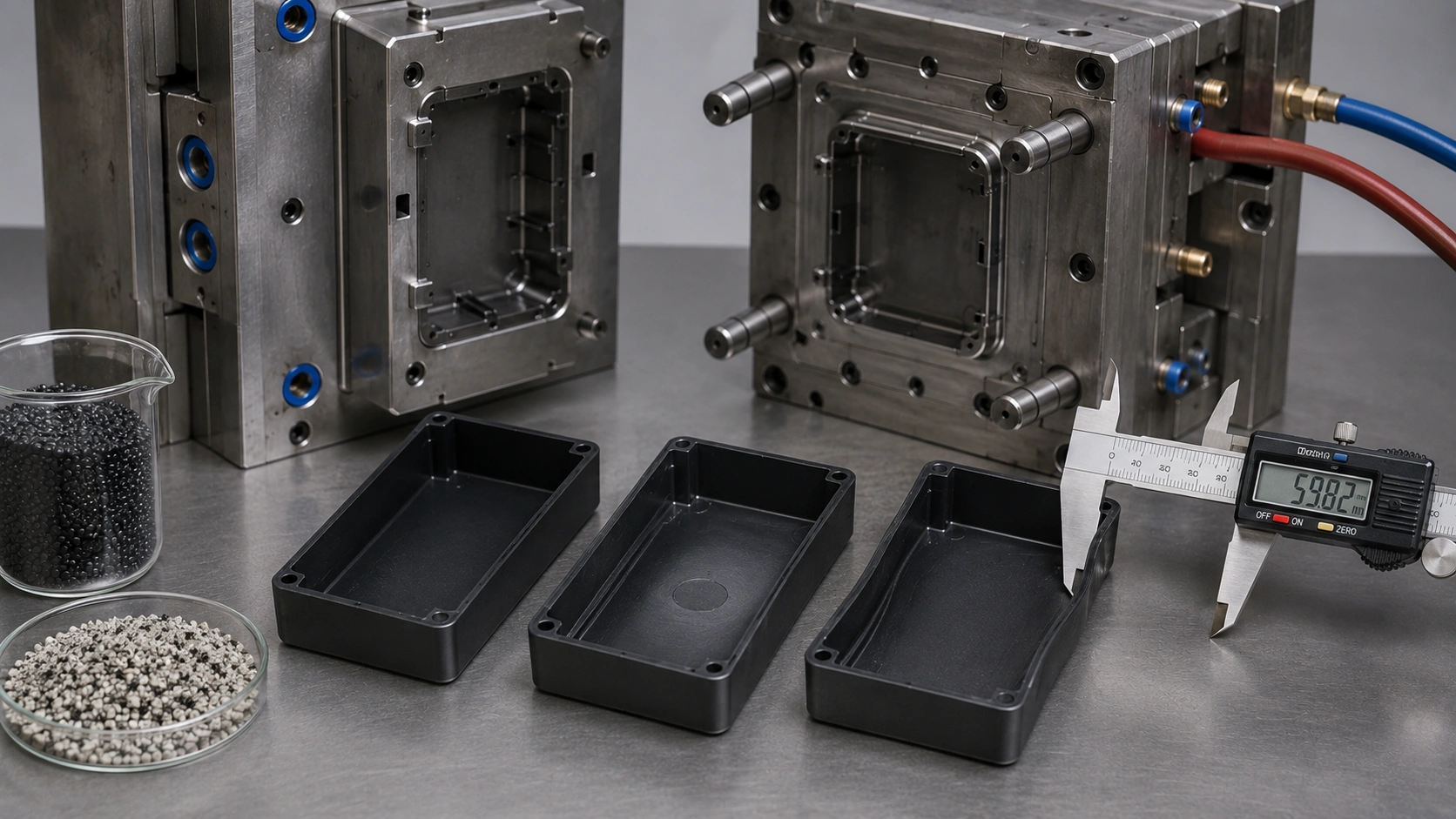

چه عواملی بر میزان جمع شدگی مواد پلاستیک تأثیر می‌گذارند؟

میزان جمع شدگی مواد پلاستیک فقط به نوع پلیمر وابسته نیست. حتی دو قطعه که با یک ماده اولیه تولید می‌شوند، ممکن است به دلیل تفاوت در ضخامت، هندسه، طراحی قالب یا تنظیمات دستگاه، مقدار شرینکیج متفاوتی داشته باشند.

مهم‌ترین عوامل مؤثر بر جمع شدگی عبارت‌اند از:

نوع و گرید مواد پلاستیکی

ساختار مولکولی پلیمر یکی از مهم‌ترین عوامل تعیین‌کننده میزان شرینکیج است. مواد نیمه‌بلوری مانند پلی‌پروپیلن (PP)، پلی‌اتیلن (PE) و پلی‌آمید (PA) معمولاً جمع شدگی بیشتری نسبت به بسیاری از مواد آمورف مانند ABS و پلی‌کربنات (PC) دارند.

بااین‌حال، مقدار جمع شدگی میان گریدهای مختلف یک پلیمر نیز می‌تواند متفاوت باشد. وجود الیاف شیشه، تالک، مواد معدنی و سایر افزودنی‌ها رفتار انقباضی ماده را تغییر می‌دهد. به همین دلیل، برای طراحی قالب باید اطلاعات فنی همان گریدی بررسی شود که قرار است در تولید نهایی استفاده شود.

ضخامت دیواره‌های قطعه

ضخامت دیواره بر سرعت خنک‌شدن و میزان کاهش حجم مواد تأثیر دارد. نواحی ضخیم معمولاً دیرتر از بخش‌های نازک سرد می‌شوند و ممکن است جمع شدگی بیشتری داشته باشند.

تغییر ناگهانی ضخامت نیز می‌تواند باعث ایجاد اختلاف در سرعت خنک‌کاری و میزان شرینکیج شود. این اختلاف ممکن است علاوه بر خطای ابعادی، احتمال ایجاد فرورفتگی سطح یا تاب‌برداشتگی را افزایش دهد.

به همین دلیل، یکنواخت‌بودن ضخامت دیواره‌ها یکی از اصول مهم در طراحی قطعات تزریقی است.

فشار و زمان نگهداری

پس از پرشدن حفره قالب، فشار نگهدارنده یا فشار هولد برای جبران بخشی از کاهش حجم مواد اعمال می‌شود. تا زمانی که گیت منجمد نشده است، فشار نگهدارنده می‌تواند مقدار بیشتری از مواد را وارد حفره کند و جمع شدگی حجمی قطعه را کاهش دهد.

اگر فشار یا زمان نگهداری کمتر از مقدار موردنیاز باشد، ممکن است مواد کافی برای جبران کاهش حجم وارد قالب نشوند. در مقابل، فشار بیش‌ازحد نیز می‌تواند باعث افزایش تنش داخلی، ایجاد پلیسه یا دشوارشدن خروج قطعه شود.

تنظیم فشار و زمان هولد باید بر اساس هندسه قطعه، ضخامت دیواره، نوع مواد و زمان انجماد گیت انجام شود.

دمای مواد مذاب

دمای مذاب بر جریان مواد، مقدار انرژی حرارتی و مدت‌زمان سردشدن قطعه تأثیر می‌گذارد. افزایش بیش‌ازحد دمای مواد می‌تواند زمان خنک‌کاری را بیشتر کند و رفتار جمع شدگی را تغییر دهد.

بااین‌حال، نمی‌توان برای تمام مواد گفت که افزایش دمای مذاب همیشه مقدار شرینکیج را به یک میزان افزایش می‌دهد. تأثیر دما به نوع پلیمر، طراحی قطعه و سایر تنظیمات فرایند وابسته است.

دمای مواد باید در محدوده توصیه‌شده برای گرید مورد استفاده تنظیم شود.

دمای قالب

دمای قالب بر سرعت سردشدن مواد و ساختار نهایی قطعه تأثیر دارد. تغییر دمای قالب می‌تواند مقدار جمع شدگی، کیفیت سطح، تنش داخلی و پایداری ابعادی محصول را تغییر دهد.

در مواد نیمه‌بلوری، دمای قالب می‌تواند بر میزان تشکیل ساختارهای بلوری اثر بگذارد و در نتیجه رفتار شرینکیج را تغییر دهد.

به همین دلیل، کاهش دمای قالب همیشه یک راهکار قطعی برای کاهش جمع شدگی نیست. دمای مناسب باید بر اساس نوع مواد، کیفیت موردنیاز و شرایط واقعی تولید تعیین شود.

زمان و یکنواختی خنک‌کاری

قطعه باید پیش از خروج از قالب به استحکام کافی برسد. اگر محصول زودتر از زمان مناسب پران شود، ممکن است بخشی از جمع شدگی پس از خروج ادامه پیدا کند و باعث تغییر ابعاد یا تاب‌برداشتگی شود.

یکنواختی خنک‌کاری نیز اهمیت زیادی دارد. اگر یک سمت قطعه سریع‌تر از سمت دیگر سرد شود، اختلاف جمع شدگی می‌تواند باعث خم‌شدن یا تغییر شکل محصول شود.

جانمایی مناسب کانال‌های آب و کنترل دمای بخش‌های مختلف قالب نقش مهمی در ایجاد خنک‌کاری متعادل دارند.

محل و ابعاد گیت

محل گیت مسیر جریان مواد و نحوه انتقال فشار نگهدارنده به بخش‌های مختلف قطعه را تعیین می‌کند.

اگر گیت بسیار کوچک باشد یا زود منجمد شود، انتقال فشار هولد به حفره زودتر متوقف می‌شود و امکان جبران کاهش حجم مواد محدود خواهد شد.

همچنین نواحی دور از گیت ممکن است فشار کمتری دریافت کنند و رفتار جمع شدگی متفاوتی نسبت به بخش‌های نزدیک گیت داشته باشند.

جهت جریان مواد

جمع شدگی در بعضی مواد ممکن است در جهت جریان و عمود بر آن یکسان نباشد. این تفاوت در مواد تقویت‌شده با الیاف شیشه اهمیت بیشتری دارد؛ زیرا جهت‌گیری الیاف می‌تواند مقدار انقباض را در جهت‌های مختلف تغییر دهد.

به همین دلیل، محل گیت و الگوی جریان مواد می‌توانند بر دقت ابعادی و احتمال تاب‌برداشتگی قطعه تأثیر بگذارند.

نکته مهم: برای تعیین مقدار واقعی شرینکیج، فقط جدول جمع شدگی مواد کافی نیست. گرید مواد، هندسه قطعه، ضخامت دیواره، محل گیت، فشار نگهدارنده و شرایط خنک‌کاری باید به‌صورت هم‌زمان بررسی شوند.

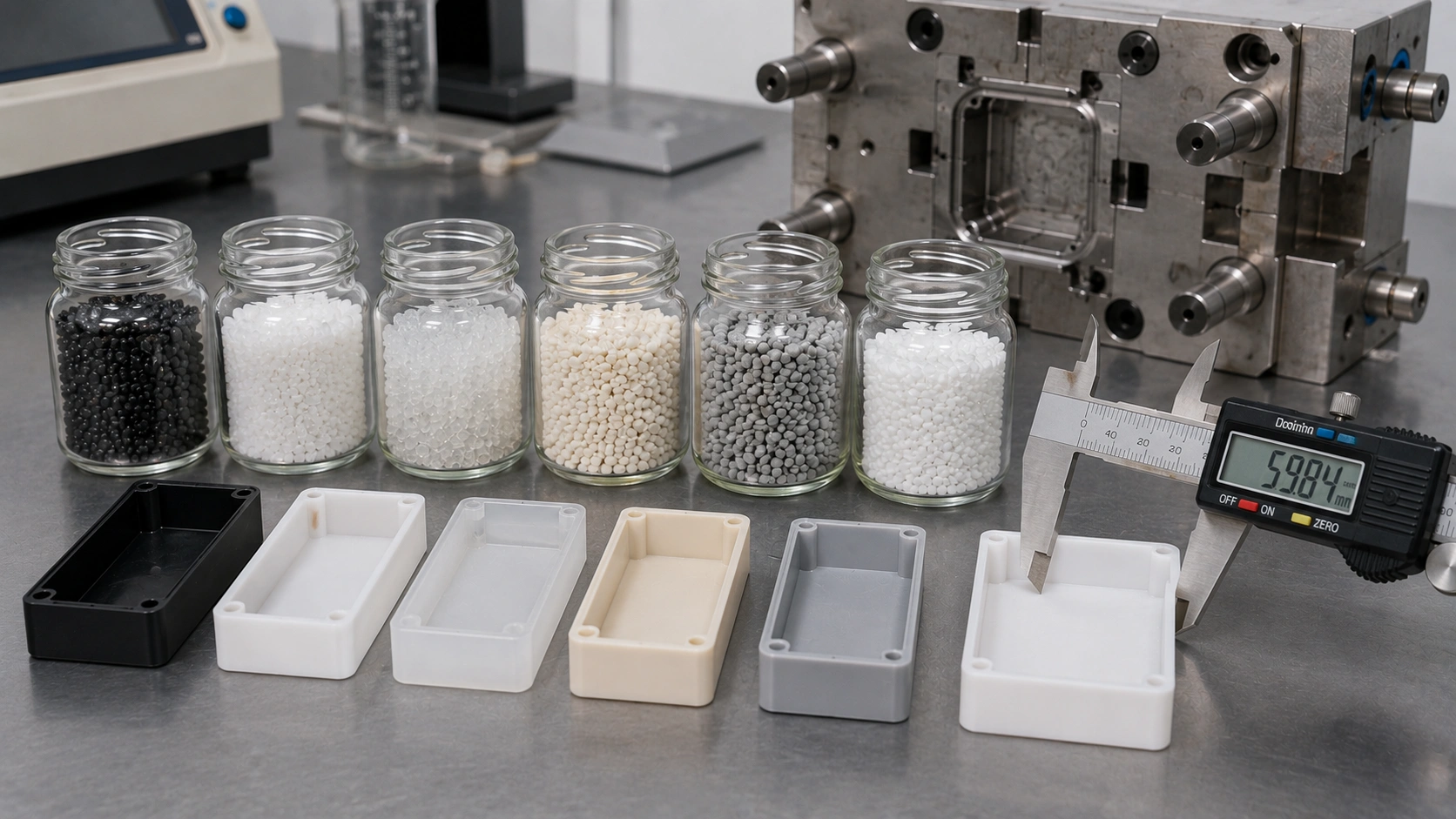

میزان جمع شدگی مواد پلاستیکی مختلف

میزان جمع شدگی در مواد پلاستیکی مختلف یکسان نیست و به ساختار پلیمر، گرید مواد، نوع افزودنی‌ها و شرایط فرایند تزریق بستگی دارد. به همین دلیل، هنگام طراحی قالب نباید یک ضریب ثابت برای تمام مواد یا حتی تمام گریدهای یک پلیمر در نظر گرفته شود.

جدول زیر محدوده تقریبی شرینکیج برخی مواد پرکاربرد را نشان می‌دهد:

اعداد جدول تقریبی هستند و نباید به‌عنوان ضریب قطعی طراحی قالب استفاده شوند. برای مثال، دو گرید مختلف پلی‌پروپیلن ممکن است به دلیل تفاوت در شاخص جریان مذاب، نوع افزودنی یا مقدار پرکننده، رفتار انقباضی متفاوتی داشته باشند.

مواد نیمه‌بلوری مانند PP، PE، PA و POM معمولاً دامنه جمع شدگی بیشتری دارند. در مقابل، بسیاری از مواد آمورف مانند ABS، PC و PMMA معمولاً جمع شدگی کمتر و رفتار ابعادی قابل‌پیش‌بینی‌تری نشان می‌دهند.

افزودن الیاف شیشه، تالک یا پرکننده‌های معدنی نیز می‌تواند مقدار جمع شدگی را کاهش دهد؛ اما ممکن است باعث شود میزان انقباض در جهت جریان و عمود بر جریان متفاوت باشد. این تفاوت می‌تواند بر تاب‌برداشتگی و دقت ابعادی قطعه اثر بگذارد.

در طراحی قالب، بهترین مرجع برای انتخاب ضریب اولیه شرینکیج، دیتاشیت فنی گرید مواد مصرفی است. پس از ساخت قالب نیز ابعاد قطعات تولیدشده باید در شرایط واقعی اندازه‌گیری شوند؛ زیرا تنظیمات دستگاه، ضخامت قطعه، محل گیت و سیستم خنک‌کاری می‌توانند مقدار نهایی جمع شدگی را تغییر دهند.

نکته مهم: اگر ماده نهایی محصول هنوز مشخص نشده است، تعیین دقیق ضریب شرینکیج و ابعاد نهایی قالب با عدم‌قطعیت بیشتری همراه خواهد بود. بهتر است گرید مواد پیش از پایان طراحی قالب مشخص شود.

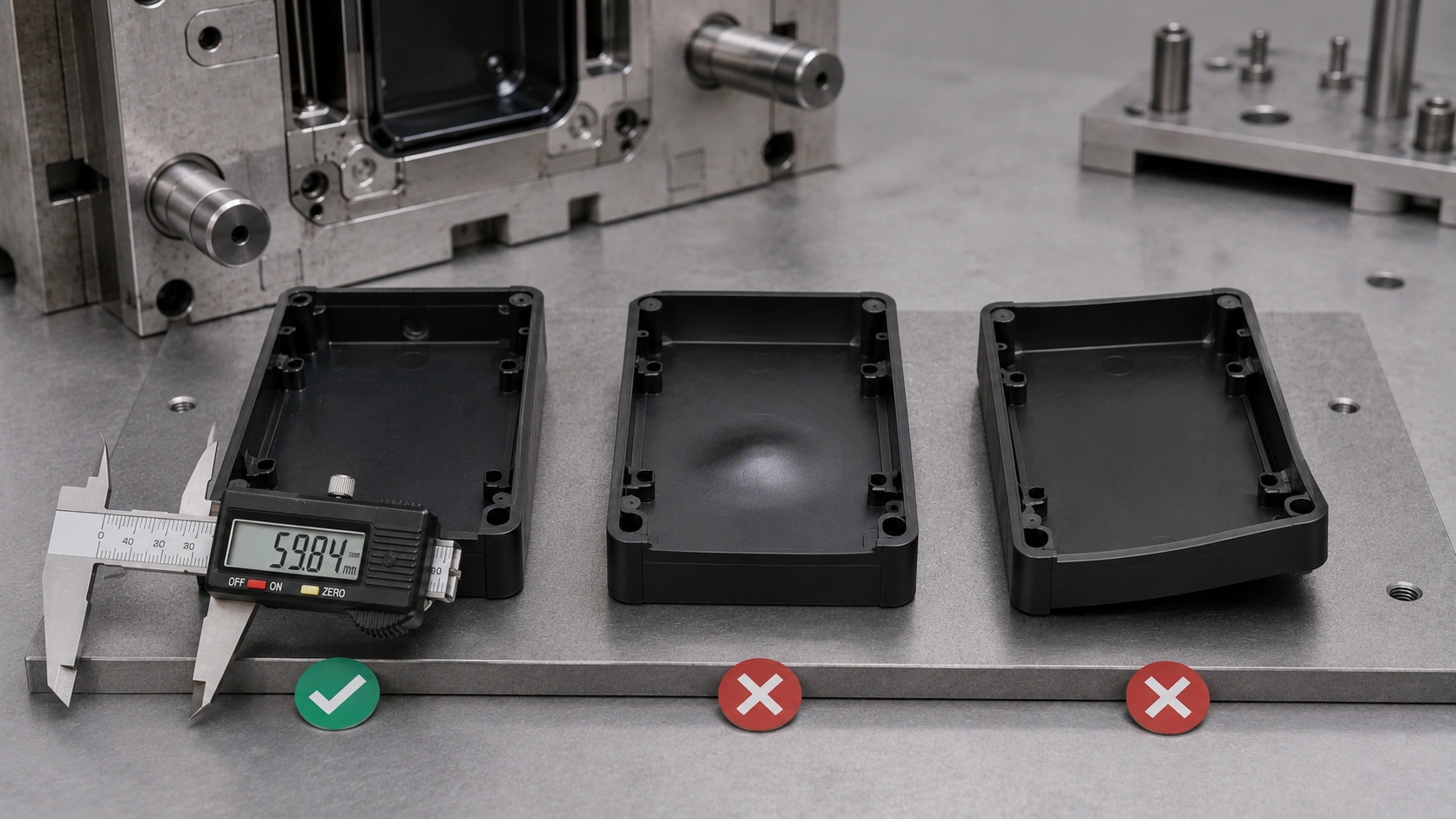

تأثیر شرینکیج بر ابعاد و کیفیت قطعه پلاستیکی

جمع شدگی مواد پلاستیک زمانی به یک مشکل تبدیل می‌شود که مقدار یا جهت آن با پیش‌بینی انجام‌شده در طراحی قالب هماهنگ نباشد. در این شرایط، قطعه ممکن است از نظر ابعادی خارج از محدوده مجاز باشد یا در هنگام مونتاژ عملکرد مناسبی نداشته باشد.

مهم‌ترین مشکلات ناشی از شرینکیج کنترل‌نشده عبارت‌اند از:

خطای ابعادی قطعه

اگر مقدار جمع شدگی واقعی بیشتر از ضریب درنظرگرفته‌شده در طراحی قالب باشد، ابعاد قطعه ممکن است کوچک‌تر از مقدار موردنظر شوند. در مقابل، اگر شرینکیج واقعی کمتر از مقدار پیش‌بینی‌شده باشد، بعضی ابعاد قطعه بزرگ‌تر از محدوده طراحی باقی می‌مانند.

این اختلاف در قطعات دارای تلرانس دقیق، محل نصب پیچ، خار، بوش یا سطوح مونتاژی اهمیت بیشتری دارد.

ایجاد مشکل در مونتاژ

تغییر ابعاد می‌تواند باعث ایجاد لقی بیش‌ازحد یا دشوارشدن اتصال قطعات شود. برای مثال، کوچک‌شدن قطر یک سوراخ ممکن است ورود پین یا قطعه مقابل را دشوار کند و تغییر فاصله میان پایه‌ها می‌تواند مانع مونتاژ صحیح محصول شود.

در مجموعه‌های چندقطعه‌ای، حتی اختلاف ابعادی محدود نیز ممکن است روی عملکرد نهایی محصول تأثیر بگذارد.

فرورفتگی سطح قطعه

در نواحی ضخیم، مواد داخلی دیرتر سرد می‌شوند و کاهش حجم بیشتری دارند. اگر فشار نگهدارنده نتواند مواد کافی را پیش از انجماد گیت وارد حفره کند، ممکن است سطح قطعه به سمت داخل کشیده شود و عیب فرورفتگی یا Sink Mark ایجاد شود.

فرورفتگی معمولاً در مقابل ریب‌های ضخیم، پایه‌های پیچ و محل تغییر ناگهانی ضخامت دیده می‌شود.

تاب‌برداشتگی و تغییر شکل

اگر میزان جمع شدگی در بخش‌های مختلف قطعه یکسان نباشد، تنش‌های داخلی نامتعادل ایجاد می‌شوند و قطعه ممکن است پس از خروج از قالب خم یا پیچیده شود.

خنک‌کاری نامتقارن، ضخامت غیریکنواخت، جهت جریان مواد و جهت‌گیری الیاف از عوامل مؤثر بر ایجاد تاب‌برداشتگی هستند.

کاهش پایداری ابعادی

ابعاد بعضی قطعات بلافاصله پس از خروج از قالب به حالت نهایی نمی‌رسند و بخشی از تغییرات ابعادی ممکن است در ساعات یا روزهای بعد ادامه پیدا کند.

این موضوع در قطعات دقیق اهمیت بیشتری دارد. شرایط نگهداری، دمای محیط و جذب رطوبت بعضی مواد مانند پلی‌آمید نیز می‌توانند ابعاد نهایی محصول را تغییر دهند.

به همین دلیل، اندازه‌گیری قطعات باید براساس شرایط کنترل‌شده و زمان مشخص پس از تولید انجام شود.

نکته مهم: هر خطای ابعادی یا تاب‌برداشتگی فقط ناشی از ضریب شرینکیج نیست. طراحی قطعه، خنک‌کاری قالب، محل گیت و تنظیمات فرایند نیز باید پیش از اصلاح ابعاد قالب بررسی شوند.

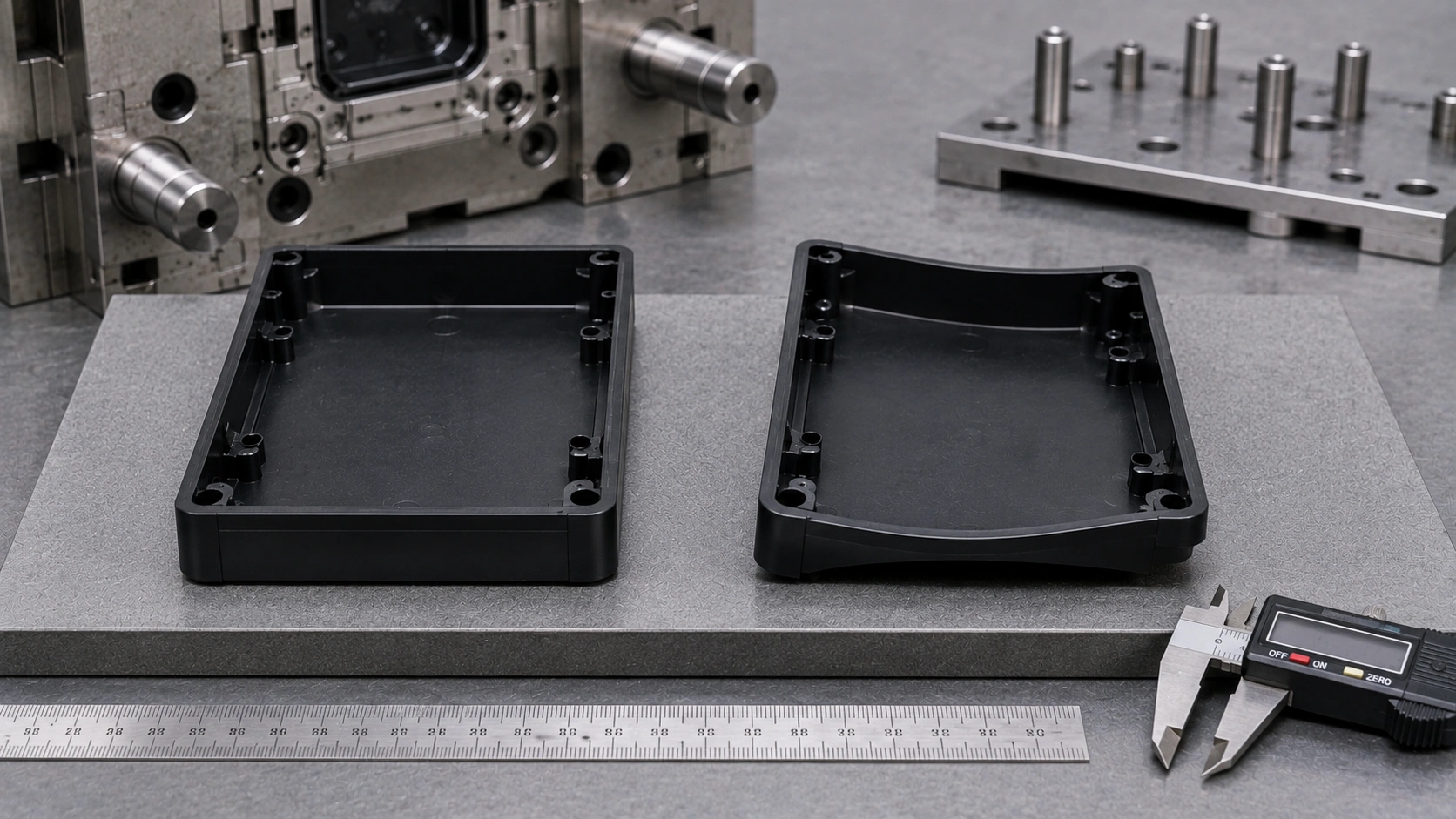

تفاوت جمع شدگی یکنواخت و جمع شدگی نامتقارن

جمع شدگی مواد پلاستیک همیشه باعث ایجاد عیب در قطعه نمی‌شود. اگر کاهش ابعاد در بخش‌های مختلف محصول به‌صورت یکنواخت و مطابق مقدار پیش‌بینی‌شده انجام شود، می‌توان آن را در مرحله طراحی قالب جبران کرد.

مشکل زمانی ایجاد می‌شود که بخش‌های مختلف قطعه با مقدار یا سرعت متفاوتی جمع شوند. این حالت با عنوان جمع شدگی نامتقارن یا غیریکنواخت شناخته می‌شود و می‌تواند باعث تغییر شکل، تاب‌برداشتگی و ایجاد اختلاف در ابعاد محصول شود.

جمع شدگی یکنواخت چیست؟

در جمع شدگی یکنواخت، ابعاد قطعه در جهت‌های مختلف به‌صورت نسبتاً متعادل کاهش پیدا می‌کنند. اگر ضریب شرینکیج ماده به‌درستی انتخاب شده باشد، ابعاد حفره و ماهیچه قالب کمی بزرگ‌تر طراحی می‌شوند تا قطعه پس از سردشدن به اندازه نهایی موردنظر برسد.

برای مثال، اگر یک قطعه ساده دارای ضخامت یکنواخت، جریان متعادل و خنک‌کاری مناسب باشد، احتمال ایجاد اختلاف شدید در میزان جمع شدگی بخش‌های مختلف آن کمتر خواهد بود.

در این شرایط ممکن است قطعه پس از سردشدن کمی کوچک‌تر از حفره قالب شود؛ اما شکل کلی، صافی سطوح و تناسب هندسی آن حفظ می‌شوند.

جمع شدگی نامتقارن چیست؟

جمع شدگی نامتقارن زمانی رخ می‌دهد که یک بخش از قطعه بیشتر یا سریع‌تر از بخش دیگر منقبض شود. اختلاف ضخامت دیواره‌ها، خنک‌کاری نامتعادل، جهت جریان مواد و جهت‌گیری الیاف می‌توانند باعث ایجاد این شرایط شوند.

برای مثال، اگر یک سمت قطعه سریع‌تر سرد شود، انقباض دو سمت در زمان یکسان اتفاق نمی‌افتد. تنش‌های ایجادشده ممکن است پس از بازشدن قالب باعث خم‌شدن یا پیچش محصول شوند.

همچنین وجود ریب یا پایه بسیار ضخیم در یک سمت قطعه می‌تواند باعث شود آن ناحیه دیرتر سرد شود و رفتار انقباضی متفاوتی نسبت به سایر بخش‌ها داشته باشد.

تأثیر جهت جریان بر جمع شدگی

در بعضی مواد، مقدار جمع شدگی در راستای جریان و عمود بر آن متفاوت است. این موضوع در مواد تقویت‌شده با الیاف شیشه اهمیت بیشتری دارد.

هنگام عبور مواد مذاب از گیت و حرکت در حفره، بخشی از الیاف در جهت جریان قرار می‌گیرند. جهت‌گیری الیاف می‌تواند انقباض ماده را در یک جهت محدود کند و باعث ایجاد اختلاف جمع شدگی میان جهت‌های مختلف شود.

به همین دلیل، محل گیت و مسیر جریان می‌توانند بر شکل نهایی و میزان تاب‌برداشتگی قطعه تأثیر داشته باشند.

چرا جبران جمع شدگی نامتقارن دشوارتر است؟

جمع شدگی یکنواخت را می‌توان تا حد زیادی با انتخاب ضریب مناسب و اصلاح ابعاد قالب جبران کرد؛ اما در جمع شدگی نامتقارن، فقط بزرگ‌ترکردن ابعاد حفره معمولاً مشکل را برطرف نمی‌کند.

در این شرایط ممکن است لازم باشد ضخامت دیواره‌ها، محل گیت، مسیر جریان، کانال‌های خنک‌کاری یا تنظیمات فرایند اصلاح شوند.

به همین دلیل، پیش از هرگونه اصلاح ابعادی روی قالب باید مشخص شود خطای قطعه ناشی از انتخاب نادرست ضریب شرینکیج است یا به دلیل جمع شدگی نامتعادل و تاب‌برداشتگی ایجاد شده است.

نکته مهم: اگر قطعه از نظر ابعادی کوچک‌تر شده اما شکل هندسی خود را حفظ کرده باشد، ممکن است اصلاح ضریب شرینکیج قابل بررسی باشد. اگر قطعه خم یا پیچیده شده باشد، ابتدا باید علت اختلاف جمع شدگی در بخش‌های مختلف شناسایی شود.

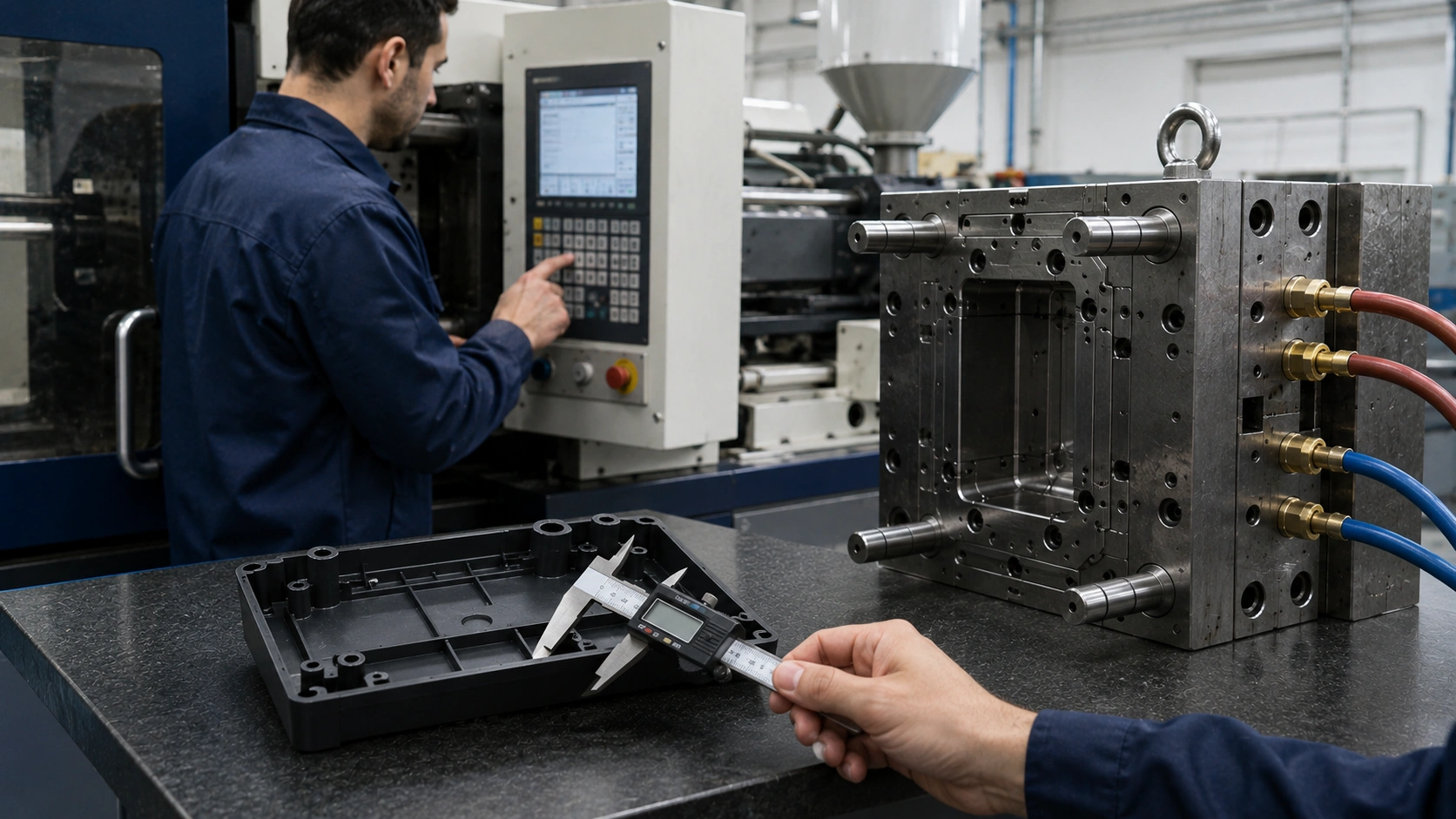

روش‌های کاهش و کنترل جمع شدگی قطعات پلاستیکی

جمع شدگی مواد پلاستیک را نمی‌توان به‌طور کامل حذف کرد؛ اما می‌توان مقدار و اثر آن را با انتخاب صحیح مواد، طراحی اصولی قطعه و قالب و تنظیم مناسب فرایند تزریق کنترل کرد.

هدف اصلی این است که میزان شرینکیج تا حد امکان قابل‌پیش‌بینی و یکنواخت باشد تا قطعه پس از سردشدن به ابعاد موردنظر برسد و دچار فرورفتگی یا تاب‌برداشتگی نشود.

انتخاب گرید مناسب مواد

پیش از طراحی نهایی قالب باید نوع و گرید ماده مصرفی مشخص شود. اطلاعات فنی ارائه‌شده توسط تولیدکننده مواد می‌تواند محدوده اولیه جمع شدگی را مشخص کند.

استفاده از گریدهای دارای الیاف شیشه، تالک یا پرکننده‌های معدنی معمولاً مقدار جمع شدگی را کاهش می‌دهد؛ اما ممکن است اختلاف انقباض در جهت جریان و عمود بر آن را افزایش دهد.

بنابراین، انتخاب مواد فقط با هدف کاهش درصد شرینکیج انجام نمی‌شود و خواص مکانیکی، ظاهر قطعه، شرایط تولید و پایداری ابعادی نیز باید بررسی شوند.

یکنواخت‌کردن ضخامت دیواره‌ها

تغییرات زیاد و ناگهانی ضخامت باعث می‌شوند بخش‌های مختلف قطعه با سرعت متفاوتی سرد شوند. نواحی ضخیم‌تر معمولاً دیرتر خنک می‌شوند و احتمال جمع شدگی بیشتر، فرورفتگی سطح و ایجاد تنش داخلی در آن‌ها افزایش پیدا می‌کند.

تا حد امکان باید ضخامت دیواره‌ها یکنواخت باشد و تغییر ضخامت به‌صورت تدریجی انجام شود.

ریب‌ها و پایه‌های پیچ نیز نباید بیش‌ازحد ضخیم طراحی شوند؛ زیرا تجمع مواد در این نواحی می‌تواند باعث ایجاد فرورفتگی روی سطح مقابل شود.

تنظیم فشار و زمان نگهداری

فشار نگهدارنده یا فشار هولد می‌تواند پیش از انجماد گیت، مواد بیشتری را وارد حفره کند و بخشی از کاهش حجم ناشی از سردشدن را جبران کند.

اگر فشار یا زمان هولد کمتر از مقدار موردنیاز باشد، احتمال ایجاد خطای ابعادی و فرورفتگی افزایش پیدا می‌کند. در مقابل، افزایش بیش‌ازحد فشار می‌تواند باعث ایجاد پلیسه، افزایش تنش داخلی یا دشوارشدن خروج قطعه شود.

فشار و زمان نگهداری باید با انجام آزمون و بررسی وزن و ابعاد قطعه تنظیم شوند.

بهینه‌سازی محل و ابعاد گیت

گیت باید بتواند حفره را به‌درستی پر کند و فشار نگهدارنده را تا زمان مناسب به بخش‌های مختلف قطعه انتقال دهد.

گیت بسیار کوچک ممکن است زود منجمد شود و مسیر ورود مواد برای جبران کاهش حجم را ببندد. محل نامناسب گیت نیز می‌تواند باعث ایجاد اختلاف فشار و جمع شدگی نامتعادل در بخش‌های مختلف محصول شود.

در قطعات بزرگ یا دارای تغییر ضخامت، محل گیت باید با توجه به مسیر جریان و نواحی نیازمند فشار نگهدارنده انتخاب شود.

ایجاد خنک‌کاری یکنواخت

کانال‌های خنک‌کاری باید حرارت بخش‌های مختلف قالب را به‌صورت متعادل خارج کنند. اختلاف دمای زیاد میان دو سمت قطعه می‌تواند باعث جمع شدگی نامتقارن و تاب‌برداشتگی شود.

فاصله کانال‌ها از سطح حفره، قطر مسیرها، دبی آب و دمای ورودی و خروجی باید متناسب با هندسه قالب بررسی شوند.

افزایش زمان خنک‌کاری بدون اصلاح عدم تعادل دمایی همیشه مشکل را برطرف نمی‌کند. در بسیاری از موارد، یکنواختی خنک‌کاری از افزایش ساده زمان چرخه اهمیت بیشتری دارد.

تنظیم دمای مواد و قالب

دمای مذاب و قالب باید در محدوده مناسب گرید مواد تنظیم شوند. دمای نامناسب می‌تواند بر جریان، انتقال فشار، زمان انجماد و ساختار نهایی پلیمر تأثیر بگذارد.

تنظیم دما نباید فقط با هدف کاهش جمع شدگی انجام شود؛ زیرا کاهش یا افزایش بیش‌ازحد آن ممکن است مشکلات دیگری مانند پرنشدن قالب، خطوط جریان، تنش داخلی یا کاهش کیفیت سطح ایجاد کند.

افزایش زمان خنک‌کاری در صورت نیاز

قطعه باید زمانی از قالب خارج شود که استحکام کافی برای حفظ شکل خود داشته باشد. خروج زودهنگام می‌تواند باعث ادامه تغییر ابعاد و ایجاد تغییر شکل پس از پران شود.

اگر قطعه هنگام خروج نرم است یا پس از تولید تغییر شکل می‌دهد، زمان خنک‌کاری باید همراه با دمای واقعی قالب و عملکرد کانال‌های آب بررسی شود.

اندازه‌گیری و اصلاح براساس نمونه واقعی

پس از ساخت قالب، قطعات آزمایشی باید با مواد نهایی و شرایط تولید پایدار ساخته شوند. سپس ابعاد محصول پس از گذشت زمان مشخص و در شرایط کنترل‌شده اندازه‌گیری شوند.

اگر اختلاف ابعادی وجود داشته باشد، ابتدا باید مشخص شود مشکل ناشی از تنظیمات فرایند، جمع شدگی نامتقارن یا انتخاب نادرست ضریب شرینکیج است.

اصلاح ابعاد قالب باید پس از پایدارشدن شرایط تزریق انجام شود؛ زیرا ماشین‌کاری زودهنگام قالب ممکن است باعث ایجاد اصلاحات غیرضروری یا خطای بیشتر شود.

نکته مهم: پیش از اصلاح ابعاد قالب، ابتدا فرایند تزریق باید پایدار شود. تغییر هم‌زمان فشار، دما، زمان خنک‌کاری و ابعاد قالب، تشخیص علت اصلی خطای ابعادی را دشوار می‌کند.

نقش طراحی قطعه و قالب در جبران شرینکیج

کنترل جمع شدگی مواد پلاستیک فقط با تغییر تنظیمات دستگاه تزریق انجام نمی‌شود. بخش مهمی از رفتار نهایی قطعه در مرحله طراحی محصول و قالب مشخص می‌شود.

اگر ضریب شرینکیج، ضخامت دیواره‌ها، محل گیت و سیستم خنک‌کاری از ابتدا به‌درستی بررسی شوند، احتمال ایجاد خطای ابعادی، فرورفتگی و تاب‌برداشتگی کاهش پیدا می‌کند.

اعمال ضریب جمع شدگی در طراحی قالب

ابعاد حفره و ماهیچه قالب معمولاً با توجه به ضریب جمع شدگی ماده، کمی بزرگ‌تر از ابعاد نهایی قطعه طراحی می‌شوند. پس از تزریق و سردشدن، مواد منقبض می‌شوند و قطعه به ابعاد موردنظر نزدیک می‌شود.

برای مثال، اگر یک بعد مشخص از قطعه باید پس از تولید ۱۰۰ میلی‌متر باشد، ابعاد متناظر در قالب با توجه به ضریب شرینکیج ماده محاسبه می‌شوند.

بااین‌حال، استفاده از یک درصد ثابت برای تمام ابعاد همیشه دقیق نیست؛ زیرا مقدار جمع شدگی می‌تواند در جهت جریان و عمود بر آن متفاوت باشد. هندسه قطعه، محل گیت و نوع مواد نیز بر رفتار نهایی تأثیر دارند.

طراحی دیواره‌ها با ضخامت یکنواخت

یکنواخت‌بودن ضخامت دیواره‌ها باعث می‌شود بخش‌های مختلف قطعه با سرعت نزدیک‌تری سرد شوند. این موضوع به کاهش اختلاف جمع شدگی و جلوگیری از ایجاد تنش‌های نامتعادل کمک می‌کند.

در صورت نیاز به تغییر ضخامت، بهتر است این تغییر به‌صورت تدریجی انجام شود. تغییر ناگهانی از یک بخش نازک به ناحیه ضخیم می‌تواند باعث تجمع مواد، خنک‌شدن نامتعادل و افزایش احتمال فرورفتگی شود.

طراحی صحیح ریب‌ها و پایه‌های پیچ

ریب‌ها برای افزایش استحکام قطعه استفاده می‌شوند؛ اما ضخامت بیش‌ازحد آن‌ها می‌تواند باعث ایجاد ناحیه ضخیم در محل اتصال به دیواره شود.

این تجمع مواد ممکن است روی سطح مقابل، فرورفتگی ایجاد کند. پایه‌های پیچ نیز باید با ضخامت و اتصال مناسب طراحی شوند تا علاوه بر تأمین استحکام، باعث افزایش غیرضروری حجم مواد نشوند.

انتخاب محل مناسب گیت

محل گیت بر مسیر جریان، جهت‌گیری مواد و نحوه انتقال فشار نگهدارنده تأثیر دارد. گیت باید در محلی قرار بگیرد که پرشدن حفره متعادل باشد و فشار هولد بتواند نواحی مستعد جمع شدگی را تا زمان انجماد گیت تغذیه کند.

در بعضی قطعات، قرارگیری نامناسب گیت باعث می‌شود یک بخش فشار بیشتری دریافت کند و بخش دیگر زودتر از مسیر تغذیه جدا شود. این شرایط می‌تواند اختلاف جمع شدگی و تاب‌برداشتگی را افزایش دهد.

طراحی اصولی سیستم خنک‌کاری

کانال‌های خنک‌کاری باید با توجه به شکل حفره، ضخامت قطعه و نواحی دارای تجمع حرارت طراحی شوند.

اگر فاصله کانال‌ها از سطح قالب در بخش‌های مختلف مناسب نباشد، بعضی نواحی سریع‌تر و بعضی قسمت‌ها دیرتر سرد می‌شوند. اختلاف دما می‌تواند باعث جمع شدگی نامتقارن و تغییر شکل قطعه شود.

در قالب‌های پیچیده ممکن است استفاده از مسیرهای خنک‌کاری اختصاصی، اینسرت‌های دارای انتقال حرارت مناسب یا روش‌های خنک‌کاری پیشرفته ضروری باشد.

بررسی نمونه پیش از اصلاح قالب

پس از ساخت قالب، نمونه‌های اولیه باید با ماده نهایی و شرایط پایدار تزریق تولید شوند. سپس ابعاد قطعه، میزان تاب‌برداشتگی و کیفیت سطح بررسی شوند.

اگر اختلاف ابعادی وجود داشته باشد، ابتدا باید مشخص شود که مشکل از ضریب شرینکیج، تنظیمات فرایند یا خنک‌کاری نامتعادل ایجاد شده است.

اصلاح ابعاد قالب بدون بررسی علت اصلی ممکن است یک بعد را اصلاح کند؛ اما باعث ایجاد خطا در بخش دیگری از قطعه شود.

نکته مهم: ضریب شرینکیج باید پیش از ساخت قالب در طراحی اعمال شود؛ اما تصمیم نهایی برای اصلاح ابعاد قالب باید براساس اندازه‌گیری نمونه‌های واقعی و پس از پایدارشدن شرایط تولید انجام شود.

جمع‌بندی

جمع شدگی مواد پلاستیک یا شرینکیج، کاهش طبیعی حجم و ابعاد مواد هنگام سردشدن و تبدیل‌شدن از حالت مذاب به جامد است. میزان این تغییر به نوع و گرید مواد، ضخامت قطعه، محل گیت، فشار نگهدارنده، دمای فرایند و نحوه خنک‌کاری قالب بستگی دارد.

شرینکیج را نمی‌توان به‌طور کامل حذف کرد؛ اما می‌توان با انتخاب ضریب مناسب، طراحی اصولی قطعه و قالب و تنظیم صحیح فرایند تزریق، آن را پیش‌بینی و کنترل کرد.

در پروژه‌های دقیق، فقط استفاده از درصدهای عمومی جمع شدگی کافی نیست. گرید نهایی مواد باید پیش از طراحی قالب مشخص شود و ابعاد نمونه‌های تولیدشده نیز پس از پایدارشدن شرایط تزریق بررسی شوند.

در مجموعه مثلث طراحی، ضریب جمع شدگی متناسب با نوع مواد و هندسه محصول در مراحل طراحی سه‌بعدی و ساخت قالب بررسی می‌شود تا احتمال خطای ابعادی، فرورفتگی و تاب‌برداشتگی قطعه کاهش پیدا کند.

برای مشاهده نمونه‌های واقعی قالب‌هایی که کنترل جمع‌شدگی و دقت ابعادی در آن‌ها اهمیت بالایی داشته است، پروژه‌های قالب تزریق هوستافرم، قالب تزریق قطعات پزشکی و قالب جعبه تقسیم برق را مشاهده کنید.

سوالات متداول درباره جمع شدگی مواد پلاستیک

1. جمع شدگی یا شرینکیج مواد پلاستیک چیست؟

شرینکیج به کاهش حجم و ابعاد مواد پلاستیکی هنگام سردشدن پس از تزریق گفته می‌شود. این پدیده طبیعی است و باید در طراحی قالب پیش‌بینی و جبران شود.

2. آیا می‌توان جمع شدگی مواد پلاستیک را کاملاً حذف کرد؟

خیر. جمع شدگی بخشی طبیعی از رفتار مواد پلیمری است؛ اما با طراحی مناسب قطعه و قالب، تنظیم فشار نگهدارنده و ایجاد خنک‌کاری یکنواخت می‌توان اثر آن را کنترل کرد.

3. کدام مواد پلاستیکی جمع شدگی بیشتری دارند؟

مواد نیمه‌بلوری مانند پلی‌پروپیلن، پلی‌اتیلن، پلی‌آمید و POM معمولاً جمع شدگی بیشتری نسبت به بسیاری از مواد آمورف مانند ABS و پلی‌کربنات دارند. مقدار دقیق به گرید مواد و شرایط تولید وابسته است.

4. آیا افزایش فشار نگهدارنده باعث کاهش شرینکیج می‌شود؟

فشار نگهدارنده تا پیش از انجماد گیت می‌تواند مواد بیشتری وارد حفره کند و بخشی از کاهش حجم را جبران کند. فشار بیش‌ازحد ممکن است باعث پلیسه، افزایش تنش داخلی یا دشوارشدن خروج قطعه شود.

5. ضریب جمع شدگی قالب چگونه تعیین می‌شود؟

ضریب اولیه براساس دیتاشیت گرید مواد انتخاب می‌شود؛ اما هندسه قطعه، ضخامت دیواره، جهت جریان و شرایط تزریق نیز باید بررسی شوند. ابعاد نهایی پس از تولید نمونه و اندازه‌گیری قطعه در شرایط پایدار کنترل می‌شوند.
