طراحی سهبعدی دستگاه؛ از مکانیزم داخلی تا طراحی بدنه
طراحی یک دستگاه فقط به شکل ظاهری و ساخت یک مدل سهبعدی زیبا محدود نمیشود. برای تبدیل یک ایده به محصولی کاربردی، باید نحوه عملکرد دستگاه، مکانیزمهای حرکتی، قطعات مکانیکی و الکترونیکی، فضای موردنیاز برای نصب اجزا، روش مونتاژ و طراحی بدنه بهصورت هماهنگ بررسی شوند.
در فرایند طراحی سهبعدی دستگاه، ابتدا هدف و عملکرد محصول مشخص میشود. سپس اجزای داخلی مانند موتور، چرخدنده، فن، پمپ، سنسور، برد الکترونیکی یا سایر قطعات موردنیاز در فضای مناسب قرار میگیرند. پس از مشخصشدن ساختار داخلی، بدنه دستگاه با توجه به ابعاد قطعات، نحوه استفاده، ارگونومی، ظاهر محصول و روش تولید طراحی میشود.
برای مثال، در طراحی محصولاتی مانند جاروبرقی، دستگاه قهوهساز، تجهیزات هوشمند یا رباتها، ظاهر دستگاه باید علاوه بر جذابیت بصری، امکان نصب و تعمیر قطعات داخلی، گردش هوا، دسترسی به کلیدها و مونتاژ مناسب را نیز فراهم کند.
در این مقاله بررسی میکنیم که طراحی سهبعدی یک دستگاه از چه مراحلی تشکیل میشود، مکانیزم داخلی چگونه طراحی میشود و بدنه محصول چگونه با عملکرد و اجزای داخلی هماهنگ خواهد شد.
طراحی سهبعدی دستگاه چیست؟
طراحی سهبعدی دستگاه فرایندی است که در آن ساختار، اجزای داخلی، مکانیزم عملکرد و شکل ظاهری یک محصول پیش از ساخت بهصورت دیجیتال طراحی محصول و بررسی میشوند. در این فرایند، دستگاه فقط از نمای بیرونی مدلسازی نمیشود؛ بلکه ارتباط میان قطعات داخلی، فضای نصب تجهیزات و نحوه مونتاژ نیز مورد توجه قرار میگیرد.
برای شروع طراحی، ابتدا باید عملکرد دستگاه مشخص شود. برای مثال، در طراحی یک جاروبرقی باید محل موتور، مسیر عبور هوا، مخزن، فیلتر و نحوه اتصال قطعات بررسی شود. در یک دستگاه قهوهساز نیز فضای موردنیاز برای مخزن آب، پمپ، سیستم گرمکن، مسیر عبور مایع و قطعات کنترلی اهمیت دارد.
پس از مشخصشدن اجزای اصلی، مدل دیجیتال دستگاه با استفاده از طراحی سهبعدی صنعتی ایجاد میشود. در این مرحله میتوان ابعاد قطعات، فاصله میان اجزا، محدودیتهای حرکتی، نحوه اتصال بخشها و فضای موردنیاز برای مونتاژ را پیش ازساخت قطعه بررسی کرد.
طراحی سهبعدی همچنین امکان مشاهده دستگاه از زوایای مختلف و اصلاح سریعتر مدل را فراهم میکند. به این ترتیب، بسیاری از تداخلهای احتمالی میان قطعات یا مشکلات مربوط به ابعاد و مونتاژ، پیش از ساخت نمونه اولیه شناسایی میشوند.
طراحی دستگاه از چه مراحلی تشکیل میشود؟
طراحی یک دستگاه معمولاً از شناخت نیاز و عملکرد محصول آغاز میشود. پیش از مدلسازی باید مشخص باشد دستگاه چه کاری انجام میدهد، در چه محیطی استفاده میشود و چه محدودیتهایی از نظر ابعاد، توان، ایمنی و هزینه دارد.
پس از مشخصشدن هدف پروژه، اجزای موردنیاز انتخاب میشوند. این اجزا ممکن است شامل موتور، گیربکس، چرخدنده، فن، پمپ، سنسور، برد الکترونیکی، منبع تغذیه یا قطعات کنترلی باشند. ابعاد واقعی و فضای موردنیاز هر قطعه باید در مدل سهبعدی در نظر گرفته شود تا طراحی نهایی قابلیت ساخت و مونتاژ داشته باشد.
مراحل اصلی طراحی دستگاه معمولاً شامل موارد زیر است:
- بررسی ایده و تعیین عملکرد دستگاه
- مشخصکردن ابعاد و محدودیتهای محصول
- انتخاب قطعات مکانیکی و الکترونیکی
- طراحی مکانیزم و بخشهای متحرک
- جانمایی اجزای داخلی
- طراحی شاسی یا ساختار نگهدارنده
- طراحی ظاهر و بدنه دستگاه
- بررسی مونتاژ، دسترسی و تعمیرات
- ساخت نمونه اولیه و اصلاح طراحی
- آمادهسازی مدل نهایی برای تولید
این مراحل همیشه کاملاً جدا از یکدیگر نیستند. برای مثال، تغییر ابعاد موتور یا محل قرارگیری مخزن ممکن است باعث تغییر شکل بدنه شود. همچنین طراحی ظاهری میتواند فضای داخلی را محدود کند و نیاز به اصلاح جانمایی قطعات داشته باشد.
به همین دلیل، طراحی دستگاه معمولاً یک فرایند رفتوبرگشتی است. مدل در چند مرحله بررسی و اصلاح میشود تا عملکرد مکانیزم، چیدمان قطعات و ظاهر محصول با یکدیگر هماهنگ شوند.
طراحی مکانیزم و اجزای داخلی دستگاه
مکانیزم، بخشی از دستگاه است که وظیفه ایجاد یا انتقال حرکت و انجام عملکرد اصلی محصول را بر عهده دارد. نوع مکانیزم به کاربرد دستگاه بستگی دارد و ممکن است از اجزایی مانند موتور، چرخدنده، تسمه، پولی، شفت، فن، پمپ، اهرم، فنر یا قطعات متحرک تشکیل شود.
برای مثال، در طراحی یک جاروبرقی باید مسیر مکش هوا، محل موتور و فن، نحوه قرارگیری فیلتر و مسیر انتقال آلودگی به مخزن بررسی شود. در یک دستگاه قهوهساز نیز عملکرد پمپ، مسیر انتقال آب، سیستم گرمکن و نحوه خروج نوشیدنی باید با یکدیگر هماهنگ باشند.
در زمان طراحی مکانیزم، فقط قرارگرفتن قطعات در داخل بدنه کافی نیست. طراح باید مواردی مانند محدوده حرکت، فاصله میان اجزا، انتقال نیرو، لرزش، تولید حرارت و احتمال برخورد قطعات را نیز بررسی کند. قطعات متحرک باید فضای کافی برای عملکرد داشته باشند و در زمان حرکت با بدنه، سیمها یا سایر اجزای داخلی تداخل پیدا نکنند.
همچنین محل اتصال قطعات و روش مونتاژ اهمیت زیادی دارد. استفاده از پیچ، خار، بوش، بلبرینگ یا اتصالات دیگر باید با توجه به میزان نیرو، امکان تعمیر و شرایط کاری دستگاه انتخاب شود.
طراحی صحیح مکانیزم کمک میکند عملکرد دستگاه پیش از ساخت بررسی شود و بسیاری از مشکلات احتمالی مانند محدودیت حرکت، برخورد قطعات یا اشغال فضای اضافی در مرحله طراحی شناسایی شوند.
نقش قطعات الکترونیکی در طراحی دستگاه
در بسیاری از دستگاههای امروزی، عملکرد محصول به هماهنگی میان بخشهای مکانیکی و الکترونیکی وابسته است. قطعاتی مانند برد الکترونیکی، سنسورها، کلیدها، نمایشگر، باتری، منبع تغذیه و سیمکشی باید از مراحل اولیه طراحی در نظر گرفته شوند؛ زیرا ابعاد و محل قرارگیری آنها بر ساختار داخلی و شکل بدنه دستگاه تأثیر میگذارد.
برای مثال، در طراحی یک جاروبرقی هوشمند یا ربات، محل نصب سنسورها باید میدان دید و عملکرد مناسبی داشته باشد. در دستگاه قهوهساز نیز برد الکترونیکی باید تا حد امکان از حرارت، بخار و مسیرهای انتقال آب فاصله داشته باشد. همچنین فضای کافی برای عبور سیمها و نصب اتصالات ضروری است.
جانمایی قطعات الکترونیکی باید بهگونهای انجام شود که:
- برد و تجهیزات در محل مناسبی ثابت شوند.
- سیمها با قطعات متحرک تماس نداشته باشند.
- قطعات حساس از گرما، رطوبت و لرزش محافظت شوند.
- امکان اتصال و جداسازی سوکتها وجود داشته باشد.
- فضای لازم برای گردش هوا و خنککاری حفظ شود.
- کلیدها، نمایشگرها و درگاهها با بدنه هماهنگ باشند.
- دسترسی برای مونتاژ، تعمیر یا تعویض قطعات امکانپذیر باشد.
در مدل سهبعدی میتوان حجم تقریبی یا مدل دقیق قطعات الکترونیکی را داخل دستگاه قرار داد و فاصله آنها را با مکانیزم، بدنه و سایر اجزا بررسی کرد. این کار احتمال برخورد قطعات، فشردهشدن سیمها یا دشوارشدن مونتاژ را کاهش میدهد.
طراحی مناسب دستگاه زمانی شکل میگیرد که مکانیزم، قطعات الکترونیکی و بدنه بهصورت یک مجموعه واحد بررسی شوند؛ زیرا تغییر محل یک برد، سنسور یا نمایشگر ممکن است بر ابعاد داخلی و حتی ظاهر نهایی محصول تأثیر بگذارد.
طراحی بدنه و ظاهر دستگاه
پس از مشخصشدن مکانیزم، قطعات داخلی و فضای موردنیاز برای نصب تجهیزات، طراحی بدنه دستگاه آغاز میشود. بدنه فقط یک پوشش برای مخفیکردن اجزای داخلی نیست؛ بلکه بر ظاهر محصول، نحوه استفاده، ایمنی، مونتاژ و حتی امکان تولید آن تأثیر دارد.
در طراحی محصولاتی مانند جاروبرقی، دستگاه قهوهساز، تجهیزات هوشمند و رباتها، فرم ظاهری باید با کاربرد دستگاه هماهنگ باشد. محل کلیدها، نمایشگر، دستگیره، مخزن، دریچهها و بخشهایی که کاربر با آنها در ارتباط است باید بهگونهای طراحی شود که استفاده از محصول ساده و قابلدرک باشد.
ابعاد و شکل بدنه نیز تا حد زیادی به چیدمان قطعات داخلی وابسته است. برای مثال، محل موتور، برد الکترونیکی، مخزن یا باتری میتواند ارتفاع، عرض و فرم کلی دستگاه را مشخص کند. در عین حال، بدنه باید فضای کافی برای گردش هوا، عبور سیمها و حرکت مکانیزمهای داخلی فراهم کند.
در زمان طراحی ظاهر دستگاه، موارد زیر بررسی میشوند:
- تناسب ابعاد و فرم کلی محصول
- محل قرارگیری کلیدها و نمایشگر
- دسترسی مناسب به مخزن، فیلتر یا قطعات مصرفی
- راحتی استفاده و جابهجایی دستگاه
- محل دریچههای ورود و خروج هوا
- هماهنگی خطوط ظاهری میان قطعات بدنه
- نحوه بازشدن درپوشها و دسترسی به اجزای داخلی
- امکان مونتاژ و جداسازی قطعات
- قابلیت تولید بدنه با روش موردنظر
طراحی ظاهری باید علاوه بر جذابیت، قابلیت ساخت نیز داشته باشد. فرمهای پیچیده، ضخامتهای نامناسب یا اتصالات غیرقابلدسترسی ممکن است تولید و مونتاژ دستگاه را دشوار کنند. به همین دلیل، ظاهر محصول باید همزمان با ساختار داخلی و روش تولید توسعه پیدا کند.
هماهنگی بدنه با اجزای داخلی و نحوه مونتاژ
پس از طراحی مکانیزم، جانمایی قطعات و شکلگیری ظاهر دستگاه، باید ارتباط میان بدنه و اجزای داخلی بهصورت دقیق بررسی شود. ممکن است ظاهر محصول مناسب باشد، اما فضای کافی برای نصب موتور، برد، مخزن، سیمکشی یا سایر تجهیزات وجود نداشته باشد. به همین دلیل، بدنه و ساختار داخلی باید همزمان و در کنار یکدیگر اصلاح شوند.
در مدل سهبعدی میتوان نحوه قرارگیری قطعات داخل پوسته را بررسی کرد و مطمئن شد که اجزا با دیوارههای بدنه یا یکدیگر تداخل ندارند. همچنین باید فضای لازم برای نصب پیچها، اتصال سوکتها، عبور سیمها و استفاده از ابزارهای مونتاژ در نظر گرفته شود.
برای مثال، اگر یک پیچ در محل مناسبی طراحی شده باشد اما امکان ورود پیچگوشتی وجود نداشته باشد، مونتاژ دستگاه دشوار یا حتی غیرممکن خواهد شد. همچنین قطعاتی که به سرویس یا تعویض دورهای نیاز دارند باید بدون بازکردن کامل دستگاه در دسترس باشند.
در این مرحله موارد زیر بررسی میشوند:
- نحوه قرارگیری قطعات داخل بدنه
- فاصله مناسب میان مکانیزم و پوسته دستگاه
- محل پایهها و نقاط اتصال داخلی
- مسیر عبور سیمها و شیلنگها
- دسترسی به پیچها و محل اتصال قطعات
- ترتیب مونتاژ اجزای دستگاه
- نحوه باز و بستهشدن درپوشها
- امکان تعمیر یا تعویض قطعات داخلی
- جلوگیری از لرزش و جابهجایی اجزا
نحوه تقسیم بدنه به چند قطعه نیز اهمیت دارد. پوسته دستگاه باید به بخشهایی تقسیم شود که ساخت و مونتاژ آنها امکانپذیر باشد و خطوط اتصال، ظاهر محصول را نامنظم نکنند.
در طراحی قطعات پلاستیکی بدنه، محل پیچها، خارها، پایههای داخلی و ضخامت دیوارهها باید با توجه به روش تولید بررسی شود. طراحی صحیح این بخشها باعث میشود دستگاه علاوه بر ظاهر مناسب، مونتاژ سادهتر و ساختار مقاومتری داشته باشد.

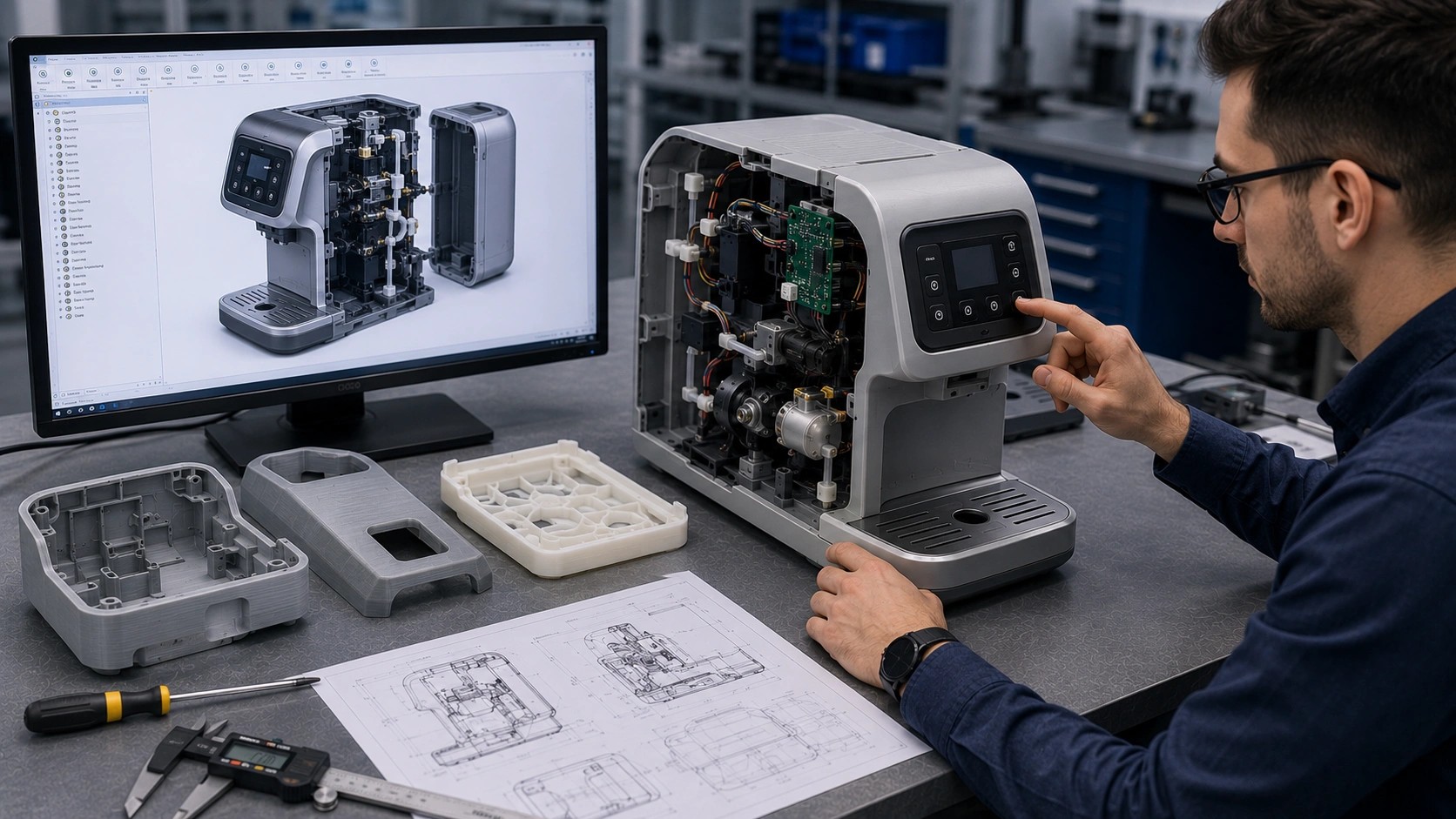

ساخت و بررسی نمونه اولیه دستگاه
پس از تکمیل طراحی مکانیزم، جانمایی قطعات داخلی و طراحی بدنه، بهتر است پیش از تولید نهایی یک نمونه اولیه از دستگاه ساخته شود. نمونه اولیه کمک میکند ابعاد واقعی محصول، نحوه مونتاژ، دسترسی به قطعات و هماهنگی میان بدنه و اجزای داخلی در شرایط واقعی بررسی شوند.
نوع نمونه اولیه به هدف پروژه بستگی دارد. گاهی فقط ساخت بدنه برای بررسی ظاهر، ابعاد و ارگونومی کافی است؛ اما در پروژههای دیگر ممکن است یک نمونه عملکردی ساخته شود تا حرکت مکانیزم، عملکرد موتور، محل کلیدها، سنسورها و نحوه استفاده از دستگاه نیز آزمایش شوند.
برای ساخت سریع قطعات بدنه یا اجزای اولیه میتوان از خدمات پرینت سهبعدی استفاده کرد. این روش امکان ساخت نمونه فیزیکی را بدون نیاز به تولید قالب تزریق پلاستیک فراهم میکند و باعث میشود بسیاری از ایرادهای طراحی پیش از ورود به مرحله تولید شناسایی شوند.
در زمان بررسی نمونه اولیه، موارد زیر ارزیابی میشوند:
- ابعاد و تناسب کلی دستگاه
- ظاهر و فرم بدنه
- راحتی استفاده و ارگونومی محصول
- نحوه قرارگیری کلیدها و نمایشگر
- عملکرد مکانیزم و قطعات متحرک
- هماهنگی بدنه با اجزای داخلی
- نحوه مونتاژ و جداسازی قطعات
- دسترسی به بخشهای قابل تعمیر یا تعویض
- محل دریچهها و گردش هوای موردنیاز
- وجود تداخل، لرزش یا صدای غیرعادی
اگر در زمان آزمایش مشکلی مشاهده شود، تغییرات لازم ابتدا روی مدل سهبعدی انجام میشوند. سپس در صورت اهمیت اصلاحات، میتوان بخش تغییرکرده یا نمونه کامل دستگاه را دوباره ساخت و بررسی کرد.
البته نمونه پرینت سهبعدی همیشه از نظر جنس، استحکام و کیفیت سطح مشابه محصول نهایی نیست؛ اما برای بررسی فرم، ابعاد، مونتاژ و عملکرد اولیه اطلاعات ارزشمندی در اختیار طراح قرار میدهد.برای مشاهده نمونههای واقعی طراحی و توسعه محصولات صنعتی، پروژههای قالب تزریق بغل موتور، طراحی قالب و تولید فلنج TPU و نمونهسازی اولیه قطعات برق را مشاهده کنید.
آمادهسازی طراحی دستگاه برای تولید
پس از ساخت و بررسی نمونه اولیه، اصلاحات نهایی روی مدل سهبعدی انجام میشوند تا طراحی دستگاه برای ورود به مرحله تولید آماده شود. در این مرحله، فقط ظاهر و عملکرد محصول اهمیت ندارد؛ بلکه باید مشخص شود هر قطعه با چه روشی ساخته میشود و طراحی آن تا چه اندازه با محدودیتهای تولید هماهنگ است.
روش ساخت اجزای دستگاه میتواند متفاوت باشد. برخی قطعات ممکن است با ماشینکاری، برشکاری یا خمکاری فلز تولید شوند و بخشهایی مانند شاسی، پایهها یا نگهدارندهها را تشکیل دهند. در مقابل، برای تولید بدنهها، درپوشها، کلیدها و قطعات پلیمری در تیراژ بالا، ممکن است استفاده از طراحی و ساخت قالب تزریق پلاستیک گزینه مناسبتری باشد.
پیش از تولید قطعات پلاستیکی، مواردی مانند ضخامت دیوارهها، زاویه خروج، محل خط جدایش، نحوه اتصال بخشهای بدنه و امکان خروج قطعه از قالب بررسی میشوند. همچنین محل پایههای پیچ، خارها و تقویتکنندههای داخلی باید بهگونهای طراحی شود که علاوه بر استحکام مناسب، قابلیت تولید نیز داشته باشند.
در آمادهسازی طراحی برای تولید، معمولاً موارد زیر بررسی میشوند:
- انتخاب روش ساخت مناسب برای هر قطعه
- تعیین جنس قطعات و مواد موردنیاز
- اصلاح ضخامت دیوارههای بدنه
- بررسی زاویه خروج قطعات پلاستیکی
- مشخصکردن محل اتصال بخشهای مختلف
- کاهش تعداد قطعات غیرضروری
- سادهسازی فرایند مونتاژ
- بررسی دسترسی به پیچها و ابزارهای مونتاژ
- آمادهسازی فایلهای سهبعدی و نقشههای فنی
- تعیین تلرانسها و ابعاد مهم قطعات
پس از ساخت قالب و انجام آزمایشهای اولیه، قطعات پلیمری تولید و روی دستگاه مونتاژ میشوند. در صورت تأیید ابعاد، ظاهر و عملکرد قطعات، تولید با استفاده از خدمات تزریق پلاستیک ادامه پیدا میکند.
به این ترتیب، مدل سهبعدی اولیه به مجموعهای از فایلها و اطلاعات فنی تبدیل میشود که میتوان از آنها برای ساخت قطعات، مونتاژ دستگاه و برنامهریزی تولید استفاده کرد.
جمعبندی
طراحی سهبعدی دستگاه فقط به ایجاد ظاهر یا پوسته بیرونی محصول محدود نمیشود. برای طراحی یک دستگاه کاربردی، مکانیزم داخلی، قطعات مکانیکی و الکترونیکی، نحوه انتقال حرکت، فضای نصب اجزا، مسیر سیمکشی، روش مونتاژ و شکل بدنه باید بهصورت هماهنگ بررسی شوند.
فرایند طراحی معمولاً با شناخت ایده و عملکرد دستگاه آغاز میشود. سپس قطعات موردنیاز انتخاب شده و مکانیزم، شاسی و چیدمان اجزای داخلی شکل میگیرند. پس از مشخصشدن فضای موردنیاز، بدنه دستگاه با توجه به ظاهر، ارگونومی، نحوه استفاده و محدودیتهای تولید طراحی میشود.
ساخت نمونه اولیه نیز امکان بررسی ابعاد واقعی، عملکرد مکانیزم، نحوه مونتاژ و هماهنگی بدنه با اجزای داخلی را فراهم میکند. اگر در این مرحله ایرادی مشاهده شود، میتوان پیش از ورود به تولید، مدل سهبعدی را اصلاح و دوباره ارزیابی کرد.
در مرحله نهایی، طراحی هر قطعه متناسب با روش ساخت آن آماده میشود. انتخاب مواد، تعیین ضخامتها، طراحی اتصالات و آمادهسازی فایلهای فنی کمک میکند مدل دیجیتال به محصولی قابلساخت و قابلمونتاژ تبدیل شود.
در نتیجه، طراحی موفق یک دستگاه زمانی شکل میگیرد که عملکرد، مکانیزم، اجزای داخلی، ظاهر محصول و روش تولید از ابتدای پروژه در کنار یکدیگر بررسی شوند.
سوالات متداول درباره طراحی سهبعدی دستگاه
1. طراحی سهبعدی دستگاه شامل چه بخشهایی میشود؟
طراحی سهبعدی دستگاه میتواند شامل طراحی مکانیزم، جانمایی قطعات مکانیکی و الکترونیکی، طراحی شاسی، بدنه، اتصالات، نحوه مونتاژ و آمادهسازی قطعات برای ساخت باشد. جزئیات هر پروژه با توجه به نوع و عملکرد دستگاه متفاوت است.
2. آیا برای شروع طراحی دستگاه باید نمونه واقعی وجود داشته باشد؟
خیر. طراحی میتواند براساس ایده، طرح دستی، تصاویر اولیه یا توضیحات عملکرد دستگاه آغاز شود. بااینحال، هرچه اطلاعات مربوط به ابعاد، عملکرد، قطعات داخلی و محدودیتهای پروژه کاملتر باشد، طراحی دقیقتر انجام خواهد شد.
3. آیا طراحی ظاهر دستگاه بدون مشخصشدن اجزای داخلی امکانپذیر است؟
میتوان طرحهای ظاهری اولیه ایجاد کرد؛ اما برای رسیدن به یک مدل قابلساخت، ابعاد و محل قطعات داخلی باید مشخص باشند. موتور، برد، مخزن، باتری و مکانیزمها میتوانند بر اندازه و فرم نهایی بدنه تأثیر بگذارند.
4. چرا قبل از تولید دستگاه نمونه اولیه ساخته میشود؟
نمونه اولیه امکان بررسی ابعاد واقعی، ظاهر، ارگونومی، عملکرد مکانیزم، نحوه مونتاژ و هماهنگی بدنه با اجزای داخلی را فراهم میکند. با این کار میتوان برخی ایرادهای طراحی را پیش از تولید شناسایی و اصلاح کرد.
5. آیا مدل سهبعدی دستگاه مستقیماً برای تولید قابلاستفاده است؟
مدل اولیه معمولاً پیش از تولید به بررسی و اصلاح نیاز دارد. جنس قطعات، روش ساخت، تلرانسها، ضخامتها، اتصالات و محدودیتهای تولید باید مشخص شوند تا فایلهای نهایی برای ساخت و مونتاژ آماده باشند.
